В данном обзоре будет рассмотрена и протестирована модель однофазного релейного стабилизатора напряжения SVEN VR-S3000, обладающая мощностью 3000 ВА и нестандартным настенным форм-фактором. Устройство оснащено микропроцессором для обеспечения высокой точности стабилизации напряжения и цифровым индикатором для отображения значений входного и выходного напряжения. Кроме того, стабилизатор имеет функцию регулируемой задержки подачи электропитания. Диапазон входного напряжения составляет от 140 до 275 В, а стабилизированное выходное напряжение — 230 В.
Стабилизатор предназначен для обеспечения качественным и стабильным электропитанием различных бытовых приборов, включая компьютеры и холодильники. Он также оснащён защитой от недопустимых отклонений питающего напряжения, высокочастотных и импульсных помех.
Технические характеристики
-
Тип стабилизатора напряжения: релейный.
-
Полная выходная мощность (ВА): 3000 ВА.
-
Активная выходная мощность (кВт): 1,8 кВт.
-
Время переключения: 10 мс.
-
Минимальное входное рабочее напряжение: 140 В.
-
Максимальное входное рабочее напряжение: 275 В.
-
Частота: 50 Гц.
-
Уровень выходного напряжения: 230 В.
-
Стабильность выходного напряжения: ±10%.
-
LED-дисплей: имеется.
-
Виды защиты: от перегрева, от высокочастотных помех, от импульсных помех, от пониженного напряжения, от повышенного напряжения, от короткого замыкания.
-
Размеры: 450×250×80 мм.
-
Масса: 8,1 кг.
Упаковка и комплект поставки
Стабилизатор поставляется в крупной картонной коробке размером 50×30×13 см, выполненной в фирменных цветах SVEN. На боковых поверхностях коробки размещена информация о технических характеристиках и особенностях устройства.
Внутри коробки стабилизатор защищён от повреждений при транспортировке с помощью пенопластовых вставок.
В комплект поставки входят:
-
Стабилизатор с несъёмным сетевым шнуром длиной 1,5 м.
-
Крепежный шаблон.
-
Руководство пользователя на трёх языках (русский, украинский, английский).
-
Гарантийный талон (гарантия на стабилизатор от производителя составляет 2 года).
Внешний вид изделия

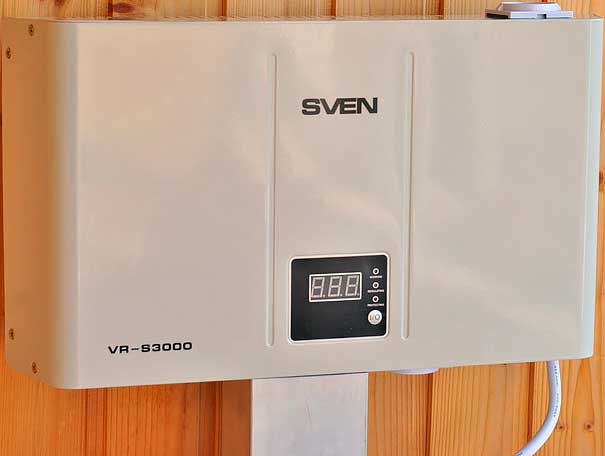

Стабилизатор имеет стальной корпус трапецеидальной формы. Цвет корпуса — светло-серый глянцевый, что отличается от заявленного белого цвета. Габаритные размеры корпуса составляют 450×250×80 мм, при этом глубина корпуса невелика.
На передней панели расположен цифровой дисплей и одна кнопка управления. Кнопка позволяет переключаться между отображением входного и выходного напряжения с погрешностью ±3%.
Также на передней панели находятся три светодиодных индикатора:
-
"WORKING" (зелёный) — индикация включения стабилизатора.
-
"REGULATING" (жёлтый) — индикация режима стабилизации.
-
"PROTECTING" (красный) — индикация аварии, связанной с высоким или низким напряжением, срабатыванием термозащиты автотрансформатора или защитой от перегрузки. Индикатор мигает при отработке задержки включения или отключения.
На задней панели расположены крепежные отверстия и вентиляционные отверстия для охлаждения автотрансформатора. Для облегчения разметки на стене имеется бумажный шаблон с позициями отверстий.
В сравнении со стабилизатором SVEN VR-F1500 мощностью 500 Вт, разница в размерах очевидна.
На верхнем торце корпуса расположена выходная розетка типа СЕЕ7/4 с заземлением и защитными шторками. Для подключения к сети используется вилка стандарта СЕЕ7/7 на 16 А с кабелем сечением 3×2,1 мм². Сетевой шнур является несъёмным.
Снизу расположены дополнительные розетки и органы управления. Включение прибора осуществляется с помощью автомата с биметаллическим размыкателем. Красная кнопка управляет задержкой подключения питания на потребителей при его возобновлении, предоставляя возможность выбора между 6 и 180 секундами задержки. Это особенно полезно для устройств с электромоторами или компрессорами.
Внутреннее устройство стабилизатора
Корпус стабилизатора выполнен из двух половин, скреплённых 14 винтами. Внутри используется тороидальный трансформатор диаметром 14 см, что обеспечивает ряд преимуществ:
-
Уменьшение полей рассеивания.
-
Повышение коэффициента полезного действия (КПД).
-
Снижение температуры нагрева.
-
Уменьшение габаритной высоты.
Охлаждение трансформатора осуществляется пассивно. В трансформаторе установлен термодатчик с порогом срабатывания 120 °C.
Трансформатор крепится к корпусу с помощью шпильки М10. Обмотки трансформатора имеют следующие напряжения: 230, 210, 192, 166 и 13,5 В. Силовые вторичные обмотки выполнены проводом сечением 14 AWG, а провода к розеткам — сечением 12 и 16 AWG. Розетки не имеют маркировки и рассчитаны на ток 16 А.
Рядом с входным автоматом расположен небольшой токоизмерительный трансформатор с маркировкой 085 WVS-SD-ET28CT.
На плате управления размещены четыре мощных электромагнитных реле AFE BT90-SS-112DM с характеристиками 12 В/DC, 20 А. Управление работой стабилизатора осуществляется 8-разрядным высокопроизводительным RISC-микроконтроллером Holtek Semiconductor HT46R064.
Для защиты от высоковольтных импульсов используется варистор 20D471 с характеристиками 470 В, 250 Дж. Для защиты от электромагнитных помех (ЭМП) установлен пленочный конденсатор типа X2 на 0,1 мкФ 275 В. Однако, учитывая ограниченные размеры корпуса, для обеспечения более эффективной защиты от ЭМП рекомендуется установка отдельного фильтра ЭМП на одну из розеток.
Плата дисплея и индикации оснащена экраном размером 38×19×8 мм с контроллером TM1637.
Тестирование стабилизатора
Для тестирования стабилизатора без нагрузки в режиме ожидания было измерено потребление устройства от сети.
Для проведения испытаний использовался мощный лабораторный автотрансформатор (ЛАТР) на 9 А с диапазоном изменения напряжения от 100 до 270 В.
Весь стенд для проверки включал в себя мультиметр для измерения напряжения на входе стабилизатора и вольтметр с голубой подсветкой для измерения напряжения на выходе стабилизатора.
Проверка нижнего предела стабилизации осуществлялась при подключении к стабилизатору масляного обогревателя мощностью 1,6 кВт. При входном напряжении 140 В на выходе стабилизатора было зафиксировано 199 В. При дальнейшем снижении входного напряжения устройство уходило в защиту.
Проверка верхнего предела стабилизации проводилась при входном напряжении 260 В. На выходе стабилизатора было зафиксировано напряжение 235 В, что соответствует заявленной точности стабилизации.
Переключение обмоток трансформатора происходит очень быстро, что соответствует заявленному времени переключения в 10 мс. При подключении к обогревателю (1,6 кВт) и чайнику (2 кВт) произошло аварийное отключение по току, что свидетельствует о наличии защиты от перегрузки.
Заключение
Стабилизатор напряжения SVEN VR-S3000 представляет собой современное устройство, обладающее компактными размерами и способное эффективно поддерживать выходное напряжение на уровне 230 В с точностью ±10%. Благодаря своей мощности, стабилизатор может использоваться для подключения широкого спектра бытовых приборов, включая холодильники, телевизоры, газовые котлы и даже дорогостоящую аудиоаппаратуру.
