Стабилизатор напряжения Ресанта АСН-1500/1-ЭМ: технические характеристики, функциональные возможности и результаты тестирования
В настоящее время проблема качества электропитания бытовой техники и электроники в сельской местности и дачных поселках остается актуальной. В условиях нестабильного напряжения в электросети возникает необходимость в использовании стабилизаторов напряжения.
Стабилизатор напряжения Ресанта АСН-1500/1-ЭМ предназначен для поддержания выходного напряжения на уровне 220 В при значительных колебаниях входного напряжения. Рассмотрим основные характеристики, функциональные возможности и результаты тестирования данного устройства.
1. Упаковка и внешний вид
Стабилизатор поставляется в полиэтиленовом пакете, упакованном в фирменную коробку размерами 240х240х180 мм (ШхГхВ). Вес устройства в упаковке составляет 5,8 кг. Для фиксации стабилизатора внутри коробки используются пенопластовые вставки. В комплект поставки входят инструкция и кабель питания.
Корпус стабилизатора выполнен из стали, за исключением передней панели, которая изготовлена из пластика. Конструкция корпуса обеспечивает устойчивость и жесткость устройства. На верхней части корпуса предусмотрена ручка для переноски, а также два винта для крепления кожуха.

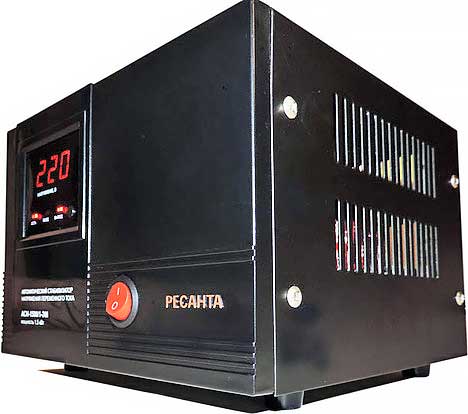

На передней панели расположены клавишный выключатель питания и светодиодный дисплей с кнопкой выбора режима отображения информации. Светодиоды на дисплее указывают на подачу входного напряжения (левый светодиод), стабилизированное выходное напряжение (правый светодиод) и режим отображения входного напряжения (желтый светодиод).
На боковых стенках устройства имеются вентиляционные отверстия и винты для крепления кожуха. Сзади расположены автоматический предохранитель с током срабатывания 10 А, две розетки без заземляющего контакта и клемма заземления.
2. Технические и функциональные характеристики
Стабилизатор относится к типу электромеханических и использует автотрансформатор с плавной регулировкой выходного напряжения. Коэффициент трансформации изменяется при помощи сервопривода, который перемещает подвижный электрический контакт по обмотке автотрансформатора.
Основные технические характеристики стабилизатора:
-
Выходная мощность: 1500 Вт (при входном напряжении не менее 190 В).
-
Максимальный ток обмотки: 7,9 А.
-
Номинальное выходное напряжение: 220 В.
-
Минимальное входное напряжение: 140 В.
-
Максимальное входное напряжение: 260 В.
-
Стабильность выходного напряжения: ±2% (215,6 – 224,4 В).
-
Скорость регулировки выходного напряжения: 30 В/сек.
-
Рабочая частота переменного тока: 50 Гц.
-
КПД: не менее 97%.
-
Виды защит: от пониженного или повышенного напряжения, перегрева, короткого замыкания на выходе.
-
Предохранитель от перегрузки по току: автоматический на 10 А.
-
Охлаждение: естественное, воздушное.
-
Габаритные размеры: 200х160х200 мм.
-
Вес: 5,6 кг.
-
Температура эксплуатации: от +5°С до +40°С.
Мощность стабилизатора указана при входном напряжении не менее 190 В. При дальнейшем снижении входного напряжения допустимая мощность нагрузки линейно уменьшается.
3. Тестирование стабилизатора
Стабилизатор подключается к сети переменного тока двухполюсной вилкой без заземляющего контакта. После включения устройства начинается обратный отсчет времени до момента подключения нагрузки, который составляет 8 секунд. В течение первых секунд работы слышен звук работы сервопривода, после чего индикатор отображает значение номинального выходного напряжения (220 В).
Для проверки стабильности выходного напряжения стабилизатор был подключен к регулируемому лабораторному автотрансформатору, а в качестве нагрузки использовался ТЭН мощностью 500 Вт. В результате тестирования было определено, что стабилизатор поддерживает выходное напряжение в диапазоне 215,6–224,4 В при изменении входного напряжения от 140 до 260 В.
При входном напряжении ниже 140 В и выше 260 В срабатывает защита от пониженного или повышенного напряжения соответственно. Время срабатывания защиты составляет от 0,8 до 1,5 секунды.
Также была проведена проверка динамических характеристик стабилизатора. Результаты тестирования показали, что скорость уменьшения напряжения на выходе составляет 83 В/сек, а скорость увеличения – около 45 В/сек. Полученные данные превышают заявленные производителем значения.
В процессе тестирования был проведен краш-тест, в ходе которого нагрузка была увеличена до 2000 Вт. В результате перегрева вышел из строя клавишный выключатель питания, что свидетельствует о необходимости ограничения мощности нагрузки в соответствии с рекомендациями производителя.
4. Внутреннее устройство
Стабилизатор состоит из автотрансформатора, сервопривода, платы управления и индикатора. Управление устройством осуществляется микроконтроллером CIB4D55. В силовых цепях стабилизатора отсутствуют фильтры помех и элементы защиты от импульсных перенапряжений.
Заключение
Стабилизатор напряжения Ресанта АСН-1500/1-ЭМ является эффективным устройством для поддержания стабильного выходного напряжения в условиях нестабильной электросети. Основные достоинства устройства включают широкий диапазон входных напряжений, высокую стабильность выходного напряжения, отсутствие скачков напряжения при регулировке и защиту от пониженного и повышенного напряжения.
Однако следует учитывать, что стабилизатор не обеспечивает защиту от импульсных перенапряжений и требует дополнительного оборудования для защиты от всплесков напряжения. Также необходимо соблюдать рекомендации производителя по максимальной мощности нагрузки.
