Стабилизатор сетевого напряжения Ресанта АСН-2000/1-Ц: технические характеристики, особенности конструкции и результаты тестирования
Стабилизатор сетевого напряжения Ресанта АСН-2000/1-Ц предназначен для автоматического поддержания стабильного уровня напряжения в электрической сети. Он способен выдерживать нагрузку до 2 кВт и оснащен дисплеем для индикации текущих параметров напряжения.
Технические характеристики
-
Тип устройства: автоматический однофазный стабилизатор переменного напряжения.
-
Тип стабилизации: релейный.
-
Мощность нагрузки: 2000 Вт (максимальная).
-
Коэффициент полезного действия (КПД): 97 %.
-
Диапазон рабочего входного напряжения: от 140 до 260 В, частота 50 Гц.
-
Номинальное выходное напряжение: 220 В ± 8 %.
-
Номинальный ток в нагрузке: 9,1 А.
-
Искажение формы напряжения: отсутствует.
-
Задержка подключения нагрузки: 3 секунды.
-
Время переключения: 7-15 миллисекунд.
-
Индикация: светодиодный дисплей (входное и выходное напряжение).
-
Габаритные размеры корпуса: 240×195×140 мм.
Упаковка и комплект поставки
Стабилизатор поставляется в картонной коробке с цветной полиграфией и полной локализацией на русский язык. Внутри коробки размещены две крупные защитные вставки из пенопласта, обеспечивающие сохранность устройства при транспортировке.
В комплект поставки входят:
-
Паспорт на русском языке с гарантийным талоном и адресами сервисных центров.
-
Инструкция по эксплуатации.

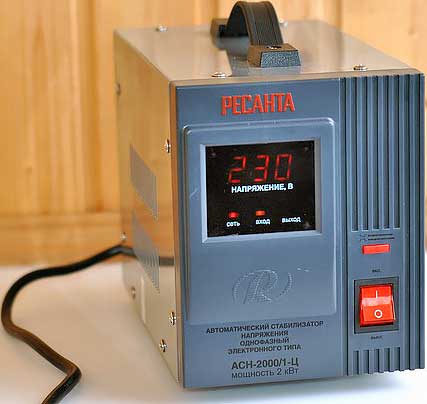

Внешний вид и интерфейсы
Стабилизатор выполнен в прямоугольном корпусе с металлическим кожухом и пластиковой передней панелью. Дизайн устройства строгий и утилитарный. Качество сборки высокое, окраска кожуха выполнена качественно, цвет — серый металлик.
На верхней части корпуса предусмотрена ручка для переноски, а снизу расположены четыре резиновые ножки и болт, удерживающий трансформатор.
На передней панели находятся органы управления и дисплей. Под дисплеем расположены три индикатора. Кнопка сетевого выключателя выделена красным цветом, кнопка для переключения отображения напряжения также красного цвета.
На задней панели установлена единственная выходная пластиковая розетка типа CEE7 с заземлением. Также предусмотрена кнопка токового размыкателя, выполняющего роль восстанавливаемого предохранителя.
Сетевой шнур длиной около 1,6 м с угловой сетевой вилкой с заземлением, выдерживающей ток до 16 А, введён в корпус через резиновую втулку для защиты от повреждений.
Внутреннее устройство
Для разборки стабилизатора необходимо выкрутить 16 винтов с кожуха. Внутри корпуса установлен тороидальный трансформатор с множеством изолированных лаком вторичных обмоток, обеспечивающих переключение на нужное напряжение. Трансформатор закреплен к раме корпуса винтом М8 и чашкой с резиновой прокладкой.
Управляет работой устройства микроконтроллер Nuvoton MS51FB9AE и сборка транзисторов ULN2003A. Обмотки переключают силовые реле 30 А (4 шт.), установленные на отдельной вертикальной плате.
Стабилизатор не имеет защиты от осадков (IP 20) и предназначен для использования в домашних условиях при температуре от 5 до 40 °C.
Эксплуатация
Без нагрузки стабилизатор потребляет от сети 14 Вт, поэтому его рекомендуется выключать при отсутствии использования. При подборе мощности стабилизатора необходимо учитывать, что на номинальную мощность он выходит при входном напряжении от 190 В.
Сетевое стабилизированное напряжение подается к потребителям с задержкой в 3 секунды, что полезно для холодильников. Обратный отсчет времени отображается на экране.
Мощность Ресанта АСН-2000/1-Ц достаточна для одновременного подключения аппаратуры газового котла, насоса системы отопления, телевизора и ТВ-приставки через сетевой удлинитель.
Стабилизация напряжения в рабочем диапазоне соответствует заявленному интервалу. Однако индикатор выходного напряжения может показывать "220" при фактическом значении напряжения от 185 до 240 В.
При долговременной работе на мощности 1,5 кВт нагрев устройства незначительный.
Заключение
Стабилизатор сетевого напряжения Ресанта АСН-2000/1-Ц является популярным выбором среди покупателей благодаря своей способности обеспечивать стабильное напряжение в электрической сети и защищать технику от перепадов напряжения. Устройство подходит для использования как в квартире, так и в загородном доме.
Плюсы:
-
Стильный дизайн и высокое качество сборки.
-
Мощный тороидальный трансформатор.
-
Соответствие заявленным характеристикам стабилизации.
-
Подключение нагрузки с задержкой 3 секунды.
-
Точные данные по мощности в рабочем диапазоне напряжений.
Минусы:
-
Наличие только одной выходной розетки.
-
Не всегда корректное отображение выходного напряжения индикатором.
-
Отсутствие варистора в конструкции.
-
Широкие границы отключения нагрузки.
