Проектор скорости на лобовое стекло HUD М3 Руководство по эксплуатации на русском языке

Комплектация и ключевые характеристики устройства

Что входит в комплект поставки

В коробке вы найдёте модуль HUD, кабель передачи данных, специальный штекерный провод, руководство, скотч 3М и отражающую плёнку. Всё необходимое для установки «из коробки» — ничего докупать не придётся.

• ✓ Модуль проектора с отражателем
• ✓ Кабель OBD II для подключения к бортовой сети
• ✓ Крепёжный скотч и светоотражающая плёнка
• ✓ Руководство пользователя на русском языке

Практика показывает: качество комплектующих влияет на надёжность монтажа. Не экономьте на скотче — вибрации на дороге не щадят слабые крепления.

Электрические и физические параметры

Компактные размеры — не просто маркетинг. Устройство не загораживает обзор, помещается на любой приборной панели. А диапазон рабочих температур позволяет использовать его и в сибирские морозы, и в южную жару.

Конструкция и элементы управления

Внешний вид и расположение компонентов

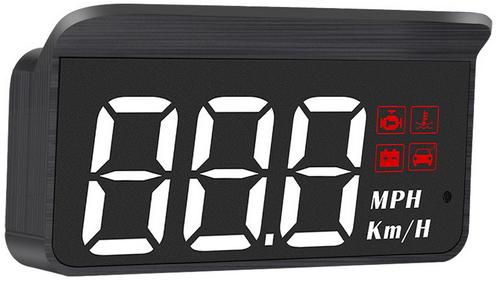

Корпус выполнен из прочного пластика, отражатель регулируется по углу, колесо прокрутки удобно нащупывается вслепую. Эргономика продумана: всё под рукой, ничего не мешает.

Обратите внимание: дисплей и экран — разные элементы. Дисплей генерирует изображение, экран (с отражающей плёнкой) проецирует его на лобовое стекло. Путаница здесь недопустима.

Зоны отображения информации

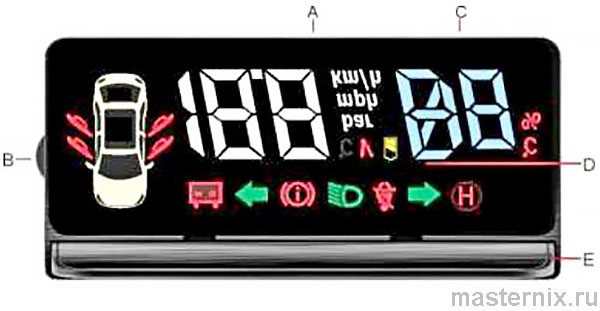

Экран разделён на функциональные зоны. Слева — предупреждающие индикаторы, справа — многофункциональные панели. Всё логично, как в хорошем интерфейсе.

• → Панель 1: напряжение до зажигания, скорость после, пробег при выключении
• → Панель 2: заряд батареи, текущая передача
• → Индикаторы: двери, ручник, повороты, фары, ремни безопасности

Есть нюанс: некоторые символы загораются только при определённых условиях. Не пугайтесь, если индикатор не активен сразу — система ждёт триггера.

Расшифровка символов и предупреждающих индикаторов

Значки аварийных оповещений

Устройство не просто показывает скорость — оно предупреждает об опасностях. Разберём ключевые символы:

• ⚠️ — низкое напряжение батареи (менее 11 В)
• ⚠️ — ручной тормоз не снят
• ⚠️ — ремень безопасности не пристёгнут
• ⚠️ — ближний свет фар не включён при недостаточной освещённости

Важный момент: мигание индикатора = срочное внимание. Постоянное свечение = информирование. Запомните эту разницу — она может спасти от неприятностей.

Многофункциональные области дисплея

Панели 1 и 2 динамически меняют контент в зависимости от режима. До зажигания — напряжение, после — скорость, при выключении — пробег. Умно, экономит место на экране.

При переключении передач на панели 2 отображается текущая скорость. Для механики — незаменимая подсказка, особенно в незнакомой машине.

Управление устройством: кнопки и жесты

Действия в обычном режиме работы

Колесо прокрутки — ваш главный инструмент. Короткие и длинные нажатия выполняют разные функции. Привыкнете за пару поездок.

• → Короткое нажатие вниз: переключение скорости / напряжения
• → Длинное нажатие вниз: отображение передачи / заряда батареи
• → Длинное нажатие вверх: скрыть / показать корпус проектора
• → Короткое нажатие по центру: вход / выход из режима TPMS
• → Длинное нажатие по центру: вход в меню настроек

Совет: не дёргайте кнопки на ходу. Настройка — только на стоянке. Безопасность прежде всего.

Навигация в режиме конфигурации

В меню настроек логика проста: 【вниз】 увеличивает значение, 【вверх】 уменьшает, 【центр】 подтверждает или выходит при удержании.

Не нужно запоминать комбинации. Всё интуитивно: выбрали параметр → изменили → сохранили → вышли. Как в хорошем смартфоне.

Система аварийных предупреждений

Оповещение о низком напряжении

Когда напряжение батареи падает ниже 11 В, раздаётся звуковой сигнал и загорается индикатор . Не игнорируйте — разряженный аккумулятор = проблемы с запуском.

Практика показывает: лучше проверить генератор сразу, чем остаться с «кирпичом» на трассе.

Предупреждения о ручном тормозе и ремнях безопасности

Индикатор горит постоянно, если ручник не снят при включении HUD. Начинает мигать при скорости >5 км/ч — явный сигнал: «Сними уже!»

С ремнями аналогично: мигает при скорости >20 км/ч, если ремень не пристёгнут. Система не даёт забыть о безопасности.

Контроль фар и превышения скорости

Индикатор ближнего света мигает, если темно, а фары выключены. Удобно в сумерках, когда забываешь включить свет.

Превысили 130 км/ч (настройка по умолчанию)? Звуковой сигнал на 5 секунд + мигание скорости. Хотите другой порог? Измените в настройках — об этом ниже.

Вход и навигация в меню настроек

Как попасть в конфигурационное меню

Удерживайте среднюю кнопку колеса прокрутки — появится номер версии, затем пункт 1 настройки. Всё, вы в меню.

Навигация: 【вверх】/【вниз】 листают пункты, 【центр】 входит в параметр или подтверждает изменение. Для выхода удерживайте 【центр】.

Важный момент: не отпускайте кнопку при выходе — иначе настройки не сохранятся. Проверено на практике.

Правильное сохранение изменений

После настройки параметра сначала вернитесь к выбору пункта меню, затем удерживайте 【центр】 для выхода. Только так изменения применятся.

Есть нюансы: если просто выключить устройство — настройки сбросятся. Не торопитесь, доведите процедуру до конца.

Ключевые параметры для тонкой настройки

Выбор марки и модели автомобиля

Сначала выберите марку, нажмите 【центр】, затем модель. Это нужно для корректного считывания данных с CAN-шины.

Не нашли свою модель? Выберите ближайшую по протоколу — в 90% случаев работает. Если нет — обратитесь в поддержку производителя.

Коррекция показаний скорости (80–120%)

Заводское значение 100% — показания «как есть». Если спидометр автомобиля врёт, откорректируйте коэффициент.

Пример: реальные 100 км/ч, а проектор показывает 105. Поставьте 95% — и показания совпадут. Точность имеет значение, особенно на трассе.

Порог сигнализации о превышении скорости (40–190 км/ч)

По умолчанию 130 км/ч. Хотите строже? Поставьте 90 для города. Хотите отключить? Установите 0 — и предупреждений не будет.

Совет: не ставьте порог ниже разрешённого в вашем регионе. Лишние сигналы только отвлекают.

Регулировка яркости дисплея (0–7)

0 — автояркость (рекомендуется), 1 — минимальная, 7 — максимальная. Днём ставьте выше, ночью — ниже, чтобы не слепило.

Есть нюанс: автояркость зависит от датчика освещения. Если он загрязнён — показания могут «плавать». Протирайте регулярно.

Резерв под систему контроля давления в шинах

Пункты 5–7 пока не активны — функция в разработке. Когда выйдет обновление, здесь появятся настройки TPMS.

Следите за обновлениями прошивки — новые функции добавляются без замены «железа».

Режим Master/Slave для работы в паре

1 — основной режим (по умолчанию), 2 — подчинённый. Режим Slave позволяет использовать проектор вместе с другими устройствами бренда.

Обычным пользователям менять не нужно. Оставьте 1 — и всё будет работать как надо.

Пошаговая установка проектора на автомобиль

Подключение к бортовой сети

1. → Убедитесь, что зажигание выключено
2. → Вставьте специальный разъём в порт OBD II автомобиля
3. → Подключите кабель к модулю HUD
4. → Проверьте, что устройство включилось и отображает данные

Важный момент: не подключайте на ходу. Искра в разъёме = риск для электроники. Только на стоянке, только с выключенным двигателем.

Фиксация на приборной панели и настройка проекции

1. → Выберите место на панели с хорошим обзором
2. → Обезжирьте поверхность, приклейте скотч 3М
3. → Установите модуль, отрегулируйте угол отражателя
4. → Настройте проекцию так, чтобы показания были в зоне комфортного зрения

Практика показывает: лучшая позиция — чуть ниже линии взгляда на дорогу. Не приходится опускать глаза — безопасность не страдает.

Меры предосторожности при эксплуатации

Запреты и ограничения

• ⚠️ Управляйте кнопками только на остановке — не отвлекайтесь за рулём
• ⚠️ Не чистите панель химикатами — только мягкая сухая ткань
• ⚠️ Не используйте кабель с другими устройствами — риск повреждения
• ⚠️ Гарантия не покрывает повреждения от неправильной эксплуатации

Есть нюансы: отражающая плёнка — расходник. Со временем царапается, тускнеет. Меняйте по мере необходимости — изображение должно быть чётким.

Гарантийные обязательства

Срок гарантии — 1 год. Не распространяется на стихийные бедствия, механические повреждения, использование не по инструкции.

Совет: сохраните чек и упаковку. При обращении в сервис это ускорит процесс.

Габаритные размеры и электрические параметры

Физические характеристики устройства

Компактность — ключевое преимущество. 118×56×13,6 мм — помещается даже на тесной панели. Вес минимален, крепление надёжно.

Нулевой ток в режиме ожидания — устройство не сажает аккумулятор, когда машина стоит. Экономия, которая работает на вас.

Энергоэффективность и стабильность

Потребление 450 мА — ничтожно мало для бортовой сети. Даже при длительной стоянке с включённой электроникой разряд минимален.

Широкий температурный диапазон позволяет использовать проектор в любых климатических условиях. От Якутии до Сочи — работает стабильно.
