Автомобильный видеорегистратор зеркало Vehicle Blackbox DVR RM-16D с камерой заднего вида. Руководство по эксплуатации видеорегистратора

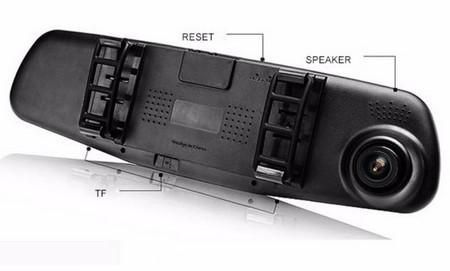

Рис. 1. Внешний вид видеорегистратора-зеркала Vehicle Blackbox DVR RM-16D

Вы выбрали устройство, которое остаётся незаметным в салоне. Этот регистратор крепится прямо на штатное зеркало резиновыми держателями — никаких присосок, которые отваливаются на морозе. Аппаратная платформа проверена временем, съёмка чёткая даже в сумерках, а софт продуман так, чтобы вы не тратили время на сложные настройки.

Перед первым запуском рекомендуем изучить руководство — это убережёт от ошибок и продлит жизнь устройству. Производитель надеется, что прибор прослужит долго, но многое зависит от правильной эксплуатации.

Безопасная установка за 5 минут

Крепление на штатное зеркало

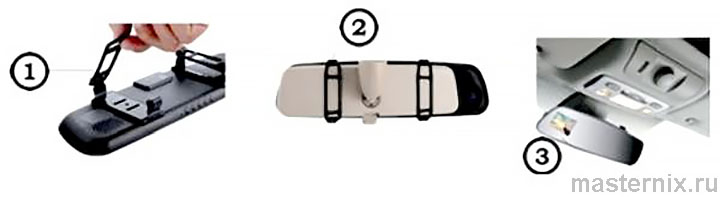

Рис. 2. Пошаговая установка креплений

1. ➤ Наденьте резиновые кольца на корпус регистратора
2. ➤ Прочно зафиксируйте устройство на штатном зеркале заднего вида
3. ➤ Отрегулируйте угол обзора — объектив должен смотреть строго вперёд
4. ➤ Проложите кабель питания под обшивкой салона к прикуривателю
5. ➤ Подключите адаптер к разъёму MiniUSB на корпусе

Знакомо, когда провода болтаются под ногами? Продумайте маршрут кабеля заранее: под обшивкой стойки, вдоль потолка, к прикуривателю. Аккуратно — значит надёжно.

Правила безопасной эксплуатации

Устройство работает в широком температурном диапазоне, но есть нюанс: при экстремальном холоде батарея разряжается быстрее. Дайте прибору прогреться в салоне перед запуском.

• ★ Не нажимайте на дисплей острыми предметами — матрица хрупкая
• ★ Регулярно очищайте объектив мягкой тканью — пыль ухудшает качество
• ★ Извлекайте карту памяти только при выключенном питании

Практика показывает: форматирование карты раз в месяц предотвращает сбои записи и «зависания» меню.

Кнопки и разъёмы: быстрый старт

Расположение элементов управления

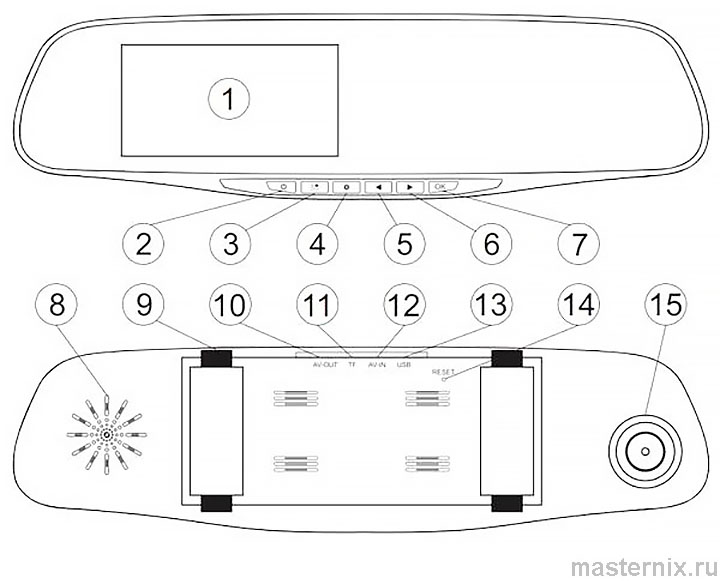

Рис. 3. Схема элементов управления

Обратите внимание: кнопки 【вверх/влево】 и 【вниз/вправо】 работают не только в меню, но и при просмотре файлов — удобно для быстрой навигации по архиву.

Подключение камеры заднего вида

Пошаговая инструкция

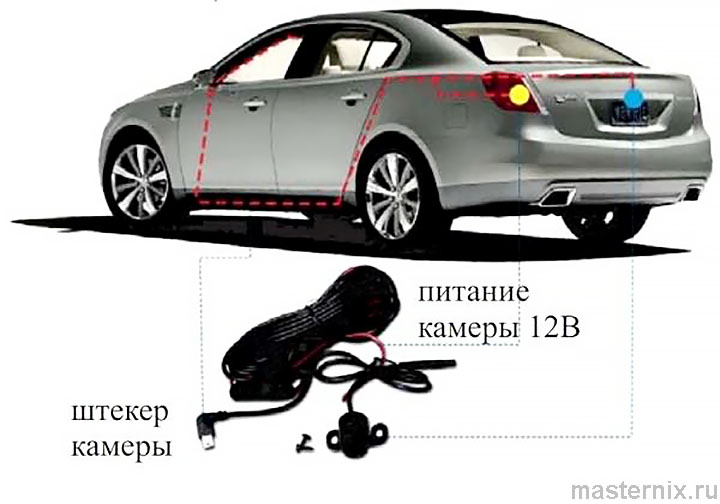

Рис. 4. Подключение дополнительной камеры

1. ➤ Проложите провода камеры внутри салона — избегайте подвижных элементов
2. ➤ Закрепите камеру в задней части автомобиля, направив объектив вниз
3. ➤ Подключите питание камеры к фаре заднего хода: красный провод — «+» 12 В, чёрный — масса
4. ➤ Вставьте сигнальный кабель в разъём 【AV-IN】 на корпусе регистратора

Важный нюанс: соблюдайте полярность при подключении питания. Ошибка может вывести камеру из строя — гарантия в таком случае не действует.

Стоит подумать: если не уверены в своих силах, доверьте установку профессионалам. Неправильный монтаж — частая причина «пропадания» изображения.

Режимы работы: видео, фото, просмотр

Переключение и базовые функции

Кратко нажмите 【★ настройки】 для выбора режима. Доступны три варианта:

Логично: одна кнопка — одно действие. Привыкаете за пару минут.

Включение и выключение

• ✔️ Удерживайте 【вкл/выкл】 3 секунды для ручного управления
• ✔️ При подключении питания устройство включается автоматически
• ✔️ После отключения питания регистратор выключается через 10 секунд
• ✔️ Краткое нажатие 【вкл/выкл】 включает/выключает только экран

Удобно, правда? Не нужно искать кнопки в спешке при посадке в авто.

Тонкая настройка качества записи

Параметры видеозаписи

Нажмите 【меню】 для входа в настройки. В левом верхнем углу должна быть пиктограмма ползунков — это сигнал, что вы в нужном разделе.

Зависит от ситуации: если карта небольшая — ставьте HD и 1 минуту. Если важна детализация — FHD и 3 минуты. Простая арифметика.

Системные настройки

• ☑️ Звук кнопок — включите для тактильной обратной связи
• ☑️ Дата/время — обязательная настройка для корректной сортировки файлов
• ☑️ Авто выключение — экономия заряда: 10 / 20 / 30 сек бездействия
• ☑️ Язык — русский, английский, турецкий, немецкий, польский, испанский, китайский, арабский
• ☑️ Частота сети — 50 Гц (РФ/Европа) или 60 Гц (США)
• ☑️ Выключение экрана — защита от выгорания: 30 сек / 1 / 2 мин
• ☑️ Формат — очистка карты (внимание: все данные удалятся!)
• ☑️ Сброс настроек — возврат к заводским параметрам
• ☑️ Версия ПО — информация о прошивке

Кстати: после форматирования или сброса обязательно заново установите дату и время.

Управление файлами и копирование на ПК

Действия с записями

В режиме «просмотр» нажмите 【меню】 для доступа к дополнительным опциям:

• ★ 【Удалить файл?】 — стирание выбранной записи
• ★ 【Удалить все файлы?】 — полная очистка архива
• ★ 【Разблокировать все файлы】 — снятие защиты от перезаписи

Два способа копирования на компьютер:

1. ➤ Извлеките карту памяти и подключите через кардридер
2. ➤ Подсоедините регистратор к ПК через USB-кабель — устройство определится как съёмный диск

Важно добавить: перед отключением от компьютера нажмите «Безопасное извлечение устройства» — это убережёт карту от повреждения.

Организация файлов

Регистратор пишет с двух камер одновременно. Файлы хранятся в отдельных папках:

Что имеем в плюсах: не нужно вручную сортировать записи — всё разложено по полочкам.

Режим парковки: помощь при манёврах

Автоматическое переключение

При включении задней передачи регистратор сам переходит в режим «парковка». На экране отображается изображение с задней камеры с наложенными линиями разметки — они помогают оценить расстояние до препятствия.

Есть над чем подумать: если часто паркуетесь в тесных дворах, эта функция сэкономит нервы и время. Линии — не просто украшение, а реальный помощник.

1. ➤ В режиме парковки доступ к настройкам временно заблокирован
2. ➤ Выход из режима происходит автоматически при завершении манёвра
3. ➤ Убедитесь, что камера заднего вида чистая — грязь искажает картинку

Практика подсказывает: регулярно протирайте объектив задней камеры, особенно в дождь и снег.

Зарядка и автономная работа

Способы подзарядки

Рис. 5. Отображение уровня заряда

Заряжать батарею можно двумя путями:

• ✔️ Через автомобильный адаптер — подключите к прикуривателю, работает в любом состоянии устройства
• ✔️ Через USB-кабель к компьютеру — медленнее, но удобно для первичной настройки

Встроенный аккумулятор ёмкостью 400 мА·ч обеспечивает 15–20 минут автономной работы. Этого хватает, чтобы снять парковку или короткую поездку без запуска двигателя.

Стоит подумать: если планируете долгую стоянку с записью, лучше не отключать питание от прикуривателя. Так вы избежите внезапного отключения в важный момент.

Характеристики и комплект поставки

Технические параметры

Что в комплекте

• ★ Видеорегистратор-зеркало RM-16D
• ★ Камера заднего вида
• ★ Шлейф проводов для подключения камеры
• ★ Адаптер питания 5 В с разъёмом mini-USB
• ★ Комплект креплений для регистратора
• ★ Комплект креплений для камеры

Проверьте наличие всех пунктов при получении. Если чего-то нет — не начинайте эксплуатацию, свяжитесь с продавцом.

Гарантия и сервисная поддержка

Условия обслуживания

Производитель даёт 12 месяцев гарантии при соблюдении правил эксплуатации. Что это значит на практике?

1. ➤ Сохраните гарантийный талон — без него ремонт платный
2. ➤ Механические повреждения и неправильное использование не покрываются гарантией
3. ➤ При неисправности в гарантийный период ремонт бесплатный

Справедливости ради: если прибор упал с высоты или в него попала вода — это не производственный брак. Сервисный центр проведёт диагностику, но ремонт будет платным.

Важно добавить: перед сдачей в ремонт скопируйте ценные записи с карты. Сервис не отвечает за утрату данных пользователя.

При возникновении проблем звоните: (812) 708-20-25. Консультация поможет решить вопрос без визита в сервис.
