Автомобильный видеорегистратор HD Portable DVR with 2.5 TFT LCD Screen инструкция пользователя на русском языке

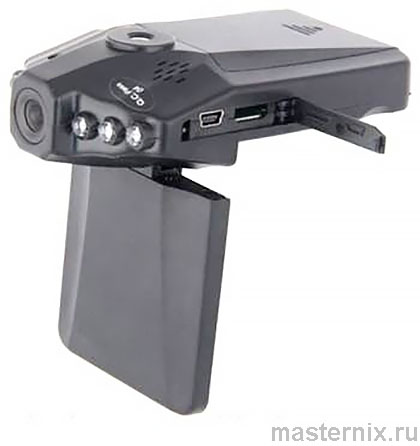

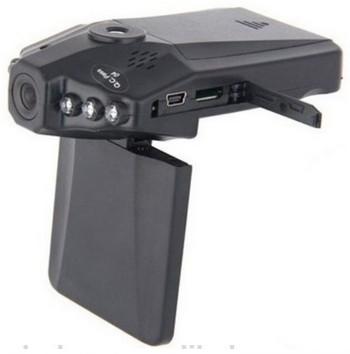

Рис. 1. Внешний вид видеорегистратора HD Portable DVR with 2.5 TFT LCD Screen

Вы выбрали надёжного помощника для фиксации дорожной обстановки. Этот компактный регистратор снимает происходящее в реальном времени, сохраняя видео и звук на карту памяти. Перед первым запуском рекомендуем изучить руководство — это убережёт от ошибок и продлит жизнь устройству.

Производитель: МОК Индастри Лимитед, Шеньчжень, Китай. Передавайте инструкцию новому владельцу при продаже прибора.

Меры безопасности и предосторожности

Базовые правила эксплуатации

Скажу прямо: игнорирование этих пунктов — верный путь к поломке. Прибор не терпит небрежности.

• ✔️ Никогда не вскрывайте корпус или адаптер — риск поражения током реален, ремонт только в авторизованном сервисе
• ✔️ Не оставляйте устройство на панели под прямыми лучами солнца: перегрев батареи ведёт к сбоям
• ✔️ Избегайте давления на экран и контакта с острыми предметами — матрица хрупкая
• ✔️ Отключайте адаптер от прикуривателя при простое, чтобы не сажать аккумулятор автомобиля

Дети? Только под присмотром. Настройка на ходу? Категорически нет — это отвлекает от дороги.

Условия хранения и уход

Влага, пыль, вибрация — три врага электроники. Храните регистратор в чехле, избегайте резких перепадов температур. Конденсат внутри корпуса способен вызвать короткое замыкание, причём заметите вы это не сразу.

Практика показывает: регулярная очистка мягкой тканью без ворса сохраняет экран и корпус в идеальном состоянии. Спирт и агрессивные растворители — под запретом.

Работа с батареей и питание

В устройстве установлена литий-ионная батарея. Вот что важно:

1. ➤ Заряжайте только штатным адаптером или через USB-порт компьютера
2. ➤ Не подвергайте батарею нагреву — риск взрыва реален при экстремальных температурах
3. ➤ Утилизируйте отработанные элементы по местным нормам, не в общий мусор

Адаптер подключайте только к прикуривателю 12/24 В постоянного тока. Сомневаетесь в параметрах авто? Сверьтесь с документацией производителя автомобиля.

Устройство и комплектация прибора

Что в коробке

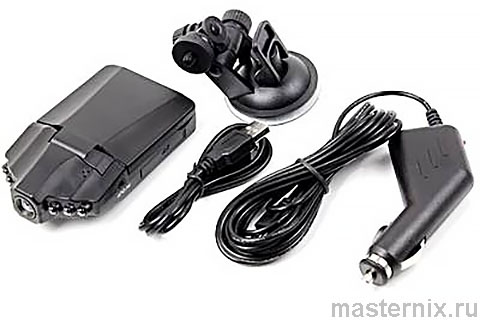

Рис. 2. Комплект поставки видеорегистратора

Распаковали? Проверьте наличие:

• ★ Сам видеорегистратор HD Portable DVR with 2.5 TFT LCD Screen
• ★ Литий-ионная аккумуляторная батарея (уже в отсеке)
• ★ USB-кабель для подключения к ПК
• ★ Крепление на лобовое стекло
• ★ Руководство пользователя

Если чего-то нет — не начинайте эксплуатацию, свяжитесь с продавцом.

Расположение элементов управления

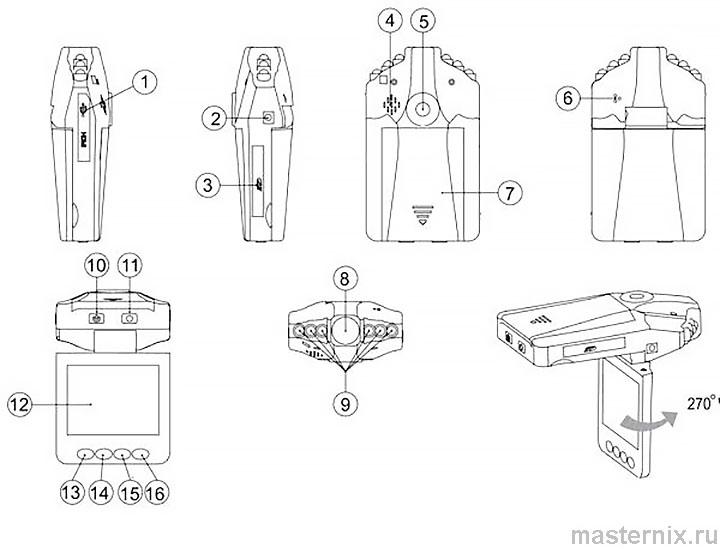

Рис. 3. Схема элементов управления

Обратите внимание: кнопки 【Up】 и 【Down】 работают как зум в режиме записи — удобно для детализации номера вдалеке.

Быстрая подготовка к работе

Установка и зарядка аккумулятора

Снимите крышку отсека, вставьте батарею контактами внутрь, соблюдая полярность. Закройте крышку до щелчка. Готово.

Зарядка возможна двумя путями:

1. ➤ Через автомобильный адаптер: подключите к прикуривателю, красный индикатор сигнализирует о процессе, погас — батарея полна
2. ➤ Через USB-кабель к ПК: медленнее, но удобно для первичной настройки

Важный нюанс: при работе от USB-порта компьютера регистратор в режиме записи потребляет до 0,6 А, а порт выдаёт ~0,5 А. Что имеем? Аккумулятор будет разряжаться, а не заряжаться. Вывод: для съёмки используйте адаптер от прикуривателя.

Работа с картой памяти

Без карты запись невозможна. Устанавливайте и извлекайте её только при выключенном устройстве.

Вставляйте стикером вниз до характерного щелчка. Для извлечения — нажмите на край карты, она выскочит. Просто.

Стоит подумать: карта класса ниже Class 4 может не справиться с потоком HD-видео. Лучше взять проверенный бренд и объём до 64 Гб — больше регистратор не увидит.

Установка держателя и подключение

Вкрутите кронштейн в корпус, но без фанатизма — резьба пластиковая, легко сорвать.

1. ➤ Обезжирьте и протрите насухо место на стекле
2. ➤ Снимите плёнку с присоски, прижмите плотно к стеклу
3. ➤ Зафиксируйте защёлку до упора

Зимой прогрейте присоску и стекло обдувом печки — адгезия улучшится в разы.

Проложите кабель от прикуривателя под панелью или уплотнителем, чтобы он не мешал обзору. Убедитесь, что светодиод на адаптере горит — питание есть.

Эксплуатация: включение и запись

Два способа запуска записи

Ручной режим: нажмите 【ON/OFF】 на 3 секунды, дождитесь загрузки (5 сек.), затем 【REC/SNAP】 для старта. Индикатор начнёт мигать — запись идёт. Для остановки — та же кнопка.

Автоматический режим: подключите регистратор к прикуривателю, который запитывается при включённом зажигании. Завели авто — устройство включилось и пишет. Заглушили — через 5 секунд сохранило файл и выключилось. Удобно, не правда ли?

Навигация по меню настроек

Нажмите 【Menu】 на включённом регистраторе (при остановленной записи) — откроется меню «Установки видео».

Логично: одна кнопка — одно действие. Привыкаете за пару минут.

Режимы работы: видео, фото, просмотр

Запись видео: основные функции

По умолчанию после включения регистратор переходит в режим записи. Мигающий индикатор — сигнал, что файл сохраняется на карту.

Доступные действия:

• ★ 【ON/OFF】 — выключение устройства
• ★ 【Mode】 — переключение между видео/фото/просмотром
• ★ 【REC/SNAP】 — старт/стоп записи
• ★ 【Up】/【Down】 — цифровой зум 4х

Циклическая запись — фишка прибора. В меню задаёте длину фрагмента: 2, 5 или 15 минут. Карта заполнилась? Старый файл стирается, на его место пишется новый. Архив последних событий всегда под рукой.

Между циклами — пауза 3 секунды. Это нормально, так устроена файловая система.

Запись по детектору движения

Включили функцию 【Motion Detect】? Регистратор «засыпает» и просыпается только при движении в кадре. Экономит место на карте, но есть нюанс: если движение кратковременное, можно пропустить важный момент.

Практика подсказывает: для парковки — идеально, для трассы — лучше постоянная запись.

Фотосъёмка и просмотр файлов

Нажмите 【Mode】 для перехода в фото-режим. Кнопка 【REC/SNAP】 делает снимок. Разрешение: 1.3 Мп или VGA — выбирайте в меню.

Просмотр: два нажатия 【Mode】 → выбор папки кнопками 【Up】/【Down】 → 【REC/SNAP】 для открытия. Файлы сортируются по дате (ГГГГ-ММ-ДД) и времени (ЧЧ:ММ:СС). Нашли нужный? Нажмите 【REC/SNAP】 для воспроизведения.

Удаление: выделите файл, нажмите 【Menu】, выберите «удалить текущий» или «удалить все», подтвердите 【REC/SNAP】.

Настройка параметров записи

Параметры видеорежима

В меню «Установки видео» доступны:

Зависит от ситуации: если карта небольшая — ставьте 640x480 и 2 минуты. Если важна детализация — 1280x720 и 30 к/с.

Системные настройки

Два нажатия 【Menu】 в режиме видео или фото открывают расширенные настройки:

• ☑️ Date/Time — установка даты и времени (обязательно для корректной сортировки файлов)
• ☑️ Language — выбор языка интерфейса (русский, английский, китайский и др.)
• ☑️ Light Frequency — 50 Гц (Россия/Европа) или 60 Гц (США/Азия)
• ☑️ Format — форматирование карты памяти (все данные удалятся!)
• ☑️ Restore Default — сброс к заводским настройкам
• ☑️ Version — версия прошивки

Кстати: после форматирования или сброса обязательно заново установите дату и время.

Управление файлами и экспорт на ПК

Копирование записей на компьютер

Два рабочих способа:

1. ➤ Подключите регистратор к ПК через USB-кабель, включите устройство. В «Моём компьютере» появится съёмный диск. Скопируйте нужные папки с видео.
2. ➤ Извлеките карту памяти, вставьте в кардридер. Компьютер определит её как флешку — копируйте файлы напрямую.

Файлы распределены по папкам в формате ГГГГ-ММ-ДД. Удобно для поиска.

Подключение к внешнему экрану

Модель поддерживает вывод изображения через HDMI (опция). Подключили кабель — собственный экран отключается, картинка идёт на телевизор.

Есть над чем подумать: если часто просматриваете записи на большом экране, имеет смысл докупить кабель заранее.

Управление при просмотре на ТВ аналогично управлению на дисплее регистратора. Отсоединили HDMI — изображение вернулось на встроенный экран. Автоматически, без лишних действий.

Решение частых неисправностей

Типичные проблемы и способы устранения

Большая часть «глюков» связана с картой памяти. Будьте внимательны при выборе: подделки и несовместимые модели — частая причина сбоев.

Нагрев корпуса при работе — норма, не паникуйте. А вот битые пиксели на матрице (белые/чёрные точки) допускаются в пределах технических норм.

Гарантия и правила эксплуатации

Условия гарантийного обслуживания

Производитель даёт 12 месяцев гарантии при соблюдении правил эксплуатации. Что это значит на практике?

1. ➤ Не вскрывайте корпус и не пытайтесь ремонтировать самостоятельно — гарантия слетает мгновенно
2. ➤ Защищайте от скачков напряжения: нестабильная сеть — не гарантийный случай
3. ➤ Соблюдайте температурный режим: от 0°С до +40°С, влажность 10–80%
4. ➤ Избегайте ударов, вибрации, попадания влаги и пыли внутрь корпуса

Справедливости ради: если прибор упал с высоты или в него попала вода — это не производственный брак. Сервисный центр проведёт диагностику, но ремонт будет платным.

Важно добавить: перед сдачей в ремонт скопируйте ценные записи с карты. Сервис не отвечает за утрату данных пользователя.

Технические характеристики и спецификация

Ключевые возможности

• ★ Запись видео в разрешении до 1280×720 (HD)
• ★ Кодек H.264 для эффективного сжатия без потери качества
• ★ 2,5" TFT-дисплей с поворотным механизмом
• ★ Автоматический старт записи при включении зажигания
• ★ Циклическая запись с выбором длительности фрагмента
• ★ Инфракрасная подсветка для ночной съёмки
• ★ Поддержка карт памяти до 64 Гб
• ★ Выход HDMI для вывода на внешний экран

Полная спецификация

Что имеем в сухом остатке: компактный, функциональный регистратор с базовым набором опций. Для ежедневных поездок — более чем достаточно. Если нужны продвинутые функции (радар-детектор, облако, два канала) — смотрите другие модели.
