Руководство пользователя сигнализации Юпитер-2413 Юпитер-2443 Юпитер-2444 Юпитер-2445 Юпитер-2463

Устройство оконечное объектовое Юпитер-2413 Юпитер-2443 Юпитер-2444 Юпитер-2445 Юпитер-2463 Инструкции по эксплуатации

Настоящее руководство предназначено для ознакомления с техническими характеристиками, порядком установки, правилами эксплуатации, правилами технического обслуживания, хранения и транспортирования устройств оконечных объектовых серии УОО «Юпитер 4 IP/GPRS» (Юпитер-2413, Юпитер-2443, Юпитер-2444, Юпитер-2463, Юпитер-2445).

1. ОБЩИЕ СВЕДЕНИЯ О ПРИБОРЕ

1.1. Назначение

Устройства оконечные объектовые Юпитер-2413, Юпитер-2443, Юпитер-2444, Юпитер-2445, Юпитер 2463 (серия УОО «Юпитер 4 IP/GPRS», в дальнейшем — прибор) предназначены для централизованной или автономной защиты квартир, жилых домов, учреждений, магазинов и других объектов от несанкционированного проникновения. Защита осуществляется путем контроля состояния охранных шлейфов сигнализации (в дальнейшем ? ШС) с извещателями, установленными на объекте, и передачи сообщений на ПЦН или/и телефон пользователя.

Пример записи прибора при заказе и в документации:
➠ Юпитер-2413
➠ Юпитер-2443
➠ Юпитер-2444
➠ Юпитер-2445
➠ Юпитер-2463

1.2. Варианты исполнения

Прибор выпускается в следующих вариантах исполнения.

Юпитер-2413 Особенности исполнения:

? встроенный модуль GSM.

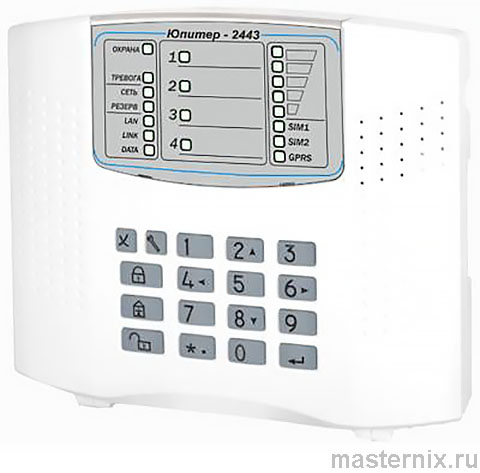

Юпитер-2443 Особенности исполнения:

➠ встроенные модуль Ethernet и модуль GSM;
➠ встроенные часы реального времени;
➠ встроенный датчик перемещения корпуса;

Юпитер-2444 Основные возможности:

➠ ЖК-дисплей с графическим интерфейсом пользователя;
➠ встроенный модуль Ethernet и модуль GSM;
➠ встроенные часы реального времени;
➠ встроенный датчик перемещения корпуса;
➠ интерфейс RS485 для подключения РШ, УВС, РР.

Юпитер-2445. Основные возможности:

➠ встроенный модуль Ethernet и модуль GSM;
➠ встроенные часы реального времени;
➠ встроенный датчик перемещения корпуса
➠ интерфейс RS485 для подключения РШ, УВС, РР.

Юпитер-2463 Особенности исполнения:

➠ встроенные модуль Ethernet, модуль GSM, модуль Wi-Fi;
➠ встроенные часы реального времени;
➠ встроенный датчик перемещения корпуса;
➠ интерфейс RS485 для подключения РШ, УВС, РР;

1.3. Основные возможности

Приборы имеют следующие возможности:

➠ подключение до 4 ШС с охранными извещателями (Юпитер-2413, Юпитер-2443);
➠ подключение до 128 ШС, с помощью РШ с охранными извещателями (Юпитер-2444, Юпитер-2445, Юпитер-2463);
➠ передача данных на АРМ ПЦН следующими способами;
- по IP-сетям передачи данных с подключением по каналу Ethernet (10/100 Мбит/с) (Юпитер-2443, Юпитер-2444, Юпитер-2445, Юпитер-2463);
- по IP-сетям передачи данных с подключением по каналу Wi-Fi (802.11b/g/n) (Юпитер-2463);

❗👉➨ Примечание. В исполнении Юпитер-2463 для передачи данных единовременно можно использовать или канал Ethernet, или канал Wi-Fi. Эксплуатация одновременно двух этих каналов не поддерживается. В дальнейшем канал Ethernet/Wi-Fi будет называться каналом LAN.

- по IP-сетям сбора данных с подключением по каналу GPRS 900/1800 Мгц (2G);
- дозвон без соединения, возможен только на GSM-модем фирмы «Элеста»;
- передача СМС-сообщений, возможна на GSM-модем фирмы «Элеста» или на мобильные телефоны;
- передача SMS-сообщений на телефонные номера пользователей (можно указать до 9 номеров);
➠ использование для передачи сообщений по GSM-каналам одной или двух сим-карт (желательно, разных операторов связи): при использовании двух сим-карт прибор, при потере связи по первой сим-карте, автоматически переключится на вторую;
➠ включение с помощью реле или ОК средств оповещения при изменении состояния прибора;
➠ частичная (пораздельная) постановка на охрану: ШС организуются в разделы, каждый из которых может быть поставлен на охрану/снят с охраны независимо от остальных.
- для Юпитер-2413, Юпитер-2443 - максимальное количество разделов равно числу ШС (4), минимальное — 1 (все ШС объединены в один раздел);
- для Юпитер-2444, Юпитер-2445, Юпитер-2463 - максимальное количество разделов — 16, минимальное — 1 (все ШС объединены в один раздел);
➠ назначение ШС различных типов в зависимости от потребностей пользователей и возможностей используемых извещателей;
➠ установка задержки на вход/задержки на выход;
➠ для Юпитер-2444, Юпитер-2445, Юпитер-2463 — подключение по интерфейсу RS485 до 31 устройства расширения (РШ Юпитер-3811/3812, РР Юпитер-3214, УВС Юпитер-6134/6135/6136); ➠ различные способы постановки на охрану/снятия с охраны:
- со встроенной клавиатуры;
- с помощью устройств постановки/снятия:
- электронных ключей «Touch Memory» Dallas DS1990A, а также с помощью электронных ключей Dallas DS1961S, защищенных от копирования;
- устройств, поддерживающих интерфейс ТМ;
- клавиатурного устройства (УВС «Юпитер-613x);
- с помощью СМС-команды на установленную в приборе сим-карту;
- командами с АРМ ПЦН;
- с помощью одного из ШС, запрограммированного на режим «Управление разделом» (п.3.1.1);
➠ оповещение СМС-сообщениями о постановке/снятии раздела с охраны кодами пользователя с определенными номерами. Можно указать до 9 телефонных номеров для передачи СМС; каждому телефонному номеру задать до 5 номеров кодов пользователей;
➠ различные методы конфигурирования прибора:
- с помощью программы Конфигуратора по интерфейсу USB;
- с помощью СМС-сообщений;
- с помощью встроенной клавиатуры;
- с АРМ ПЦН;
➠ подключение выносного индикатора;
➠ контроль вскрытия корпуса с помощью датчика вскрытия корпуса прибора.
➠ автоматическое гашение индикации по истечении тайм-аута;
