Извещатели пожарные ручные электроконтактные ИПР 513-10, ИПР 513-10 исп.1 РУБЕЖ Схема установки и руководство по эксплуатации

Извещатель пожарный ручной ИПР 513-10 Инструкция и схема подключения

.

1 Основные сведения об изделии

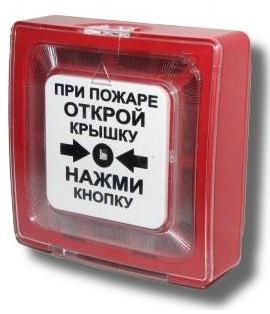

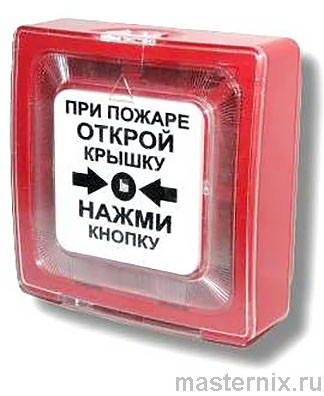

1.1 Извещатели пожарные ручные электроконтактные ИПР 513-10 и ИПР 513-10 исп.1 (далее - ИПР) предназначены для ручного включения сигнала «Пожар» в системах противопожарной защиты и охранно-пожарной сигнализации.

1.2 ИПР маркированы товарным знаком по свидетельству № 577512 (RUBEZH).

1.3 ИПР во влагозащищенном исполнении маркирован знаком «Вл.защ.».

1.4 Питание ИПР 513-10 и передача сигнала «Пожар» осуществляются по двухпроводному шлейфу сигнализации (далее - ШС) и сопровождается включением оптического индикатора при срабатывании ИПР.

1.5 Питание ИПР 513-10 исп.1 осуществляется от приемно-контрольного прибора (далее прибор) или источника питания через Roгр, при включении по четырехпроводной схеме. Токоограничительный резистор Rогр входит в комплект поставки.

1.6 ИПР предназначены для круглосуточной и непрерывной работы.

❗👉➨ ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИПР К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ «ПОЖАР» ДО 20 мА.

1.7 ИПР рассчитан на непрерывную эксплуатацию в закрытых помещениях при температуре окружающей среды от минус 40 °С до плюс 60 °С и относительной влажности воздуха до 93 %, без образования конденсата.

2 Основные технические данные

2.1 Электрическое питание ИПР осуществляется постоянным током напряжением величиной от 9 до 30 В.

2.2 Ток, потребляемый ИПР в дежурном режиме, не более 50 мкА при напряжении 20 В.

2.3 Допустимый ток, коммутируемый «сухими контактами» ИПР 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А.

2.4 Сопротивление ИПР в режиме «Пожар» - 500 Ом при токе 20 мА.

2.5 Для информации о режимах работы ИПР и состоянии ШС предусмотрен оптический индикатор красного цвета. В дежурном режиме осуществляется контроль состояния ШС.
При исправности ШС индикатор мигает 1 раз в (3 - 8) с.
В режиме «Пожар» индикатор постоянно светится.

2.6 Усилие нажатия на приводной элемент (кнопку) свыше 15 Н приводит к началуее смещения. Срабатывание ИПР происходит при нажатии на кнопку с усилием свыше 25 Н.

2.7 Габаритные размеры ИПР (ВxШxГ) - не более (88 x 86 x 43) мм.

2.8 Масса ИПР - не более 0,15 кг.

2.9 Степень защиты, обеспечиваемая оболочкой ИПР, - IP41 по ГОСТ 14254-2015.

2.10 Средняя наработка до отказа- не менее 60000 ч.

2.11 Средний срок службы - 10 лет.

..

3 Комплектность

ИПР 513-10 / ИПР 513-10 исп.1
Паспорт - По 1 шт На упаковку транспортную
Ключ - По 1 шт. на каждый ИПР
Резистор С2-33 2,0 кОм±5% 0,25 Вт - По 1 шт. на каждый ИПР, только для ИПР 513-10 исп.1

3.2 Конструкция ИП удовлетворяет требованиям электро- и пожарной безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.1.004-91.

3.3 При нормальном и аварийном режимах работы ни один из элементов конструкции ИП не может иметь превышения температуры выше допустимых значений, установленных ГОСТ Р МЭК 60065-2002.

4 Указания мер безопасности

4.1 По способу защиты от поражения электрическим током ИПР соответствуют классу 0 по ГОСТ 12.2.007.0-75.

4.2 Конструкция ИПР удовлетворяет требованиям электро- и пожарной безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.1. 004-91.

4.3 Меры безопасности при установке и эксплуатации ИПР должны соответствовать требованиям «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

5 Устройство и принцип работы

5.1 ИПР представляют собой устройства, формирующие сообщение «Пожар» при нажатии на кнопку. При этом формируется сообщение в виде скачкообразного уменьшения сопротивления в ШС до величины не более 500 Ом, сопровождающееся включением оптического индикатора и выпадением цветного флажка (рисунок 1).

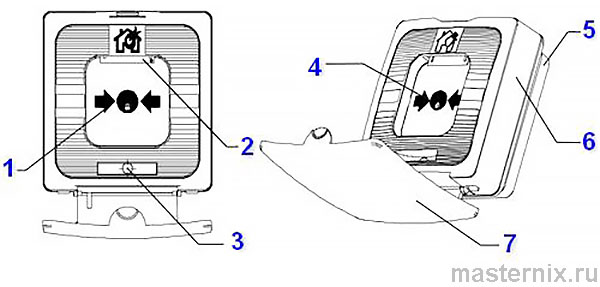

Рисунок 1

1. Кнопка
2. Флажок визуального подтверждения сработки извещателя
3. Индикатор
4. Отверстие для возврата приводного элемента (кнопки) исходное положение
5. Основание
6. Корпyс
7. Защитная крышка.

Выходной сигнал ИПР 513-10 исп.1 формируется скачкообразным уменьшением внутреннего сопротивления устройства по цепи питания до величины не более 500 Ом и переключением «сухих контактов» НЗ (нормально замкнутого) или НР (нормально разомкнутого) типа, также сопровождается включением оптического индикатора и выпадением цветного флажка. Выпадающий цветной флажок является визуальным подтверждением нажатого состояния кнопки ИПР (рисунок 1). При возврате кнопки в исходное положение флажок занимает начальную позицию.

5.2 Снятие формируемого сигнала осуществляется возвратом кнопки в исходное положение. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре, и нажать на него в продольном направлении до отщелкивания кнопки.

5.3 ИПР состоит из основания, корпуса и защитной крышки. На основании ИПР 513-10 установлена одна плата с электронными компонентами и клеммниками для подключения проводов шлейфа сигнализации. На основании ИПР 513-10 исп.1 установлены две платы с электронными компонентами и клеммниками для подключения проводов шлейфа сигнализации, питания и дополнительных резисторов. Повышение влагозащиты обеспечивается лаковым покрытием плат.

5.4 На рисунке 1 показан внешний вид ИПР. Кнопка и оптические индикаторы находятся под защитной крышкой.

6 Размещение, порядок установки и подготовка к работе

6.1 При размещении и эксплуатации ИПР необходимо руководствоваться действующими нормативными документами.

6.2 Размещение и монтаж ИПР на объекте контроля должны производиться по заранее разработанному проекту. Рекомендуемая высота установки - (1,5 -1,6) м от уровня пола. ИПР следует устанавливать на вертикальной поверхности стен, перегородок и конструкций, изготовленных из негорючих материалов.

6.3 При получении ИПР необходимо:

- вскрыть упаковку;
- проверить комплектность согласно паспорту;
- проверить дату выпуска;
- произвести внешний осмотр ИПР, убедиться в отсутствии видимых механических повреждений (трещин, сколов, вмятин и т. д.).

6.4 Если ИПР находился в условиях отрицательной температуры, то перед включением их необходимо выдержать в упаковке не менее четырех часов при комнатной температуре для предотвращения конденсации влаги внутри корпуса.

6.5 ИПР подключается к приборам пожарной сигнализации при помощи двухпроводного или четырехпроводного ШС с номинальным сечением проводников от 0,35 до 1,5 мм с соблюдением полярности.

6.6 Разметку места установки ИПР производить в соответствии с рисунком 2. По разметке просверлить два отверстия и вставить дюбели под шуруп диаметром 4 мм.

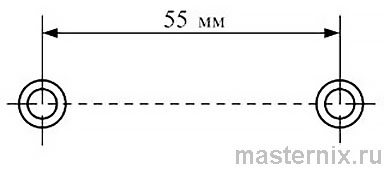

Рисунок 2

6.7 Для установки ИПР необходимо отсоединить корпус от основания, нажав отверткой на замки (рисунок 3). (При этом кнопка должна быть в отжатом состоянии).

Рисунок 3

6.8 Подсоединить провода к клеммным соединителям (положительный провод ШС - к клеммным соединителям с маркировкой «+», отрицательный - к клеммным соединителям с маркировкой «-»). Маркировка клеммных соединителей нанесена на плате. Схема подключения для ИПР 513-10 приведена в приложении А, а для ИПР 513-10 исп.1 в приложениях Б, В, Г.

6.9 Привернуть основание ИПР к стене двумя шурупами (через отверстия в основании) и установить корпус на место.

6.10 После монтажа системы пожарной сигнализации необходимо проверить работоспособность ИПР, нажав на кнопку. Убедиться в срабатывании ИПР по выпадению цветного флажка, включению индикатора, сообщению и запуску (принятию команды «Пожар») системы пожаротушения. Убедиться, что сигнал срабатывания сохраняется после снятия усилия, приложенного к кнопке.

6.11 Произвести возврат кнопки в исходное положение. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него в продольном направлении до отщелкивания кнопки.

6.12 Конструкция ИПР предусматривает возможность его пломбирования (рисунок 4) любым пластичным, легко разрушаемым материалом. Место пломбирования указано на рисунке 4.

Рисунок 5

7 Техническое обслуживание и проверка технического состояния

7.1 При обслуживании системы пожарной сигнализации регулярно, не реже одного раза в 6 месяцев, проверять работу И ПР в последовательности, указанной в 6.10 - 6.12.

8 Упаковка

8.1 ИПР упаковываются в соответствии с требованиями ГОСТ 9. 014-78 и конструкторской документации.

8.2 ИПР относится к группе III-1 по ГОСТ 9. 014-78.

9 Возможные неисправности и способы их устранения

9.1 Перечень возможных неисправностей и способы их устранения приведены в таблице 2.

Таблица 2

Наименование неисправности	Вероятная причина	Способ устранения
ИПР не формирует сигнал при нажатии на кнопку	Обрыв проводов ШС	Устранить обрыв

10 Транспортирование и хранение

10.1 ИПР в транспортной упаковке перевозятся любым видом крытых транспортных средств (в железнодорожных вагонах, закрытых автомашинах, трюмах и отсеках судов, герметизированных отапливаемых отсеках самолетов и т. д.) в соответствии с требованиями действующих нормативных документов.

10.2 Расстановка и крепление в транспортных средствах упаковок с ИПР должны обеспечивать их устойчивое положение, исключать возможность смещения упаковок и удары их друг о друга, а также о стенки транспортных средств.

10.3 Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150-69.

10.4 Хранение ИПР в транспортной упаковке должно соответствовать условиям 2 по ГОСТ 15150-69.

11 Утилизация

11.1 ИПР не оказывает вредного влияния на окружающую среду, не содержит в своем составе материалов, при утилизации которых необходимы специальные меры безопасности.

11.2 ИПР является устройством, содержащим электронные компоненты, и подлежит способам утилизации, которые применяются для изделий подобного типа согласно инструкциям и правилам, действующим в вашем регионе.

12 Гарантии изготовителя (поставщика)

12.1 Предприятие-изготовитель (поставщик) гарантирует соответствие ИПР требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

12.2 Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с даты выпуска.

12.3 В течение гарантийного срока эксплуатации предприятие-изготовитель (поставщик) производит безвозмездный ремонт или замену ИПР. Предприятие-изготовитель (поставщик) не несет ответственности и не возмещает ущерба за дефекты, возникшие по вине потребителя при несоблюдении правил эксплуатации и монтажа, а также в случае самостоятельного ремонта ИПР.

12.4 В случае выхода ИПР из строя в период гарантийного обслуживания его следует вместе с настоящим паспортом с указанием времени наработки ИПР на момент отказа и причины снятия с эксплуатации возвратить по адресу:
Россия, 410056, г. Саратов, ул. Ульяновская, 25, ООО «Рубеж».
Телефон сервисной службы: +7 (8452) 22-28-88, электронная почта:
Сервисное обслуживание производится согласно условиям и гарантиям, опубликованным на сайте: products.rubezh.ru/service/

13 Сведения о сертификации

13.1 На сайте компании по адресу: products.rubezh.ru/products/ipr_513_10-1963/ доступны для изучения и скачивания декларация(и) и сертификат(ы) соответствия, эксплуатационная документация на «Извещатели пожарные ручные электроконтактные ИПР 513-10 и ИПР 513-10 исп.1».

.....

Приложение А

Схема подключения ИПР 513-10

Схема подключения ИПР 513-10

Приложение Б

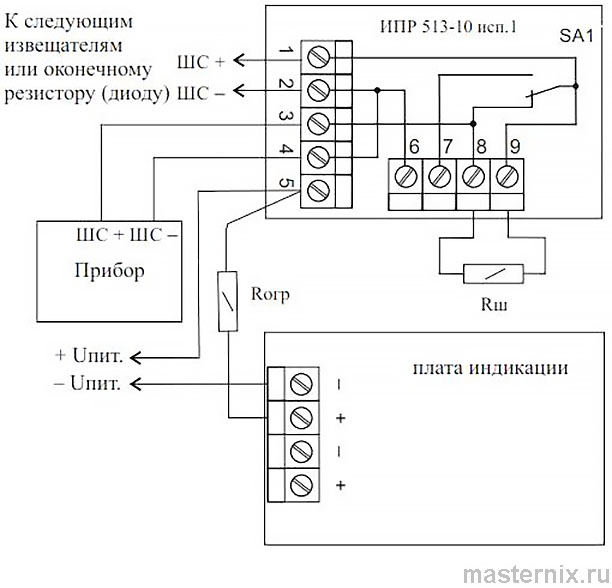

Четырехпроводная схема подключения ИПР 513-10 исп.1 с НЗ-контактами и индикацией (Номинал Rш устанавливается по паспорту ПКП)

Четырехпроводная схема подключения ИПР 513-10 исп.1 с НЗ-контактами и индикацией (Номинал Rш устанавливается по паспорту ПКП) .

Приложение В

Схема подключения ИПР 513-10 исп.1 с использованием НР-контактов и индикацией

Схема подключения ИПР 513-10 исп.1 с использованием НР-контактов и индикацией

Приложение Г

Схема подключения ИПР 513-10 исп.1 с использованием НЗ-контактов для управления электромагнитным замком и индикацией

Схема подключения ИПР 513-10 исп.1 с использованием НЗ-контактов для управления электромагнитным замком и индикацией
