Руководство пользователя охранно-пожарной сигнализации Астра-Р. Инструкция по программированию

Если вы ищете надёжное решение для защиты объекта без прокладки проводов — Астра-Р может стать удачным выбором. Система работает по радиоканалу, проста в настройке и не требует специальных знаний для базовой эксплуатации. Разберёмся, как извлечь из неё максимум.

Назначение и принцип работы системы

Как работает тревожная сигнализация

Астра-Р передаёт сигнал тревоги от брелока-передатчика на приёмный блок по радиоканалу. При срабатывании встроенное реле формирует извещение для подключённого прибора — например, ППКО «Астра-712». Всё происходит за секунды, без задержек.

Важный нюанс: система не заменяет полноценную охранную сигнализацию, а дополняет её. Идеально для дач, гаражей, небольших офисов — там, где проводной монтаж затруднён.

Состав устройства: РПУ и РПД

Радиоприёмное устройство РПУ

Стационарный блок, который «слушает» эфир, декодирует сигналы и активирует реле. Память хранит до 99 передатчиков — даже после отключения питания данные не пропадут. Работает только в режиме 2 («новый» радиоканал).

Питание — от внешнего источника 10,5–15 В, например «Астра-712/0». Потребление тока скромное: до 50 мА, что снижает нагрузку на резервный аккумулятор.

Радиопередающее устройство РПД

Компактный брелок с автономным питанием от батареи типа 【CR 2430】. При нажатии кнопки передаёт закодированный сигнал. Если кнопку удерживать дольше 10 секунд — передача автоматически прекращается, чтобы сберечь заряд.

Дальность связи в идеальных условиях — до 300 м. Внутри железобетонных зданий или при наличии помех — от 30 м. Практика показывает: размещение антенны РПУ на высоте 2+ метра заметно улучшает стабильность связи.

Технические характеристики и условия эксплуатации

Параметры радиоканала и блоков

Допустимые условия среды

Температурный диапазон для обоих блоков: 0…+50 °С. Влажность — до 95 % при +35 °С без конденсата. Это значит: в неотапливаемом гараже зимой система может не запуститься. Планируйте установку с учётом климата.

Конструкция блоков и элементы управления

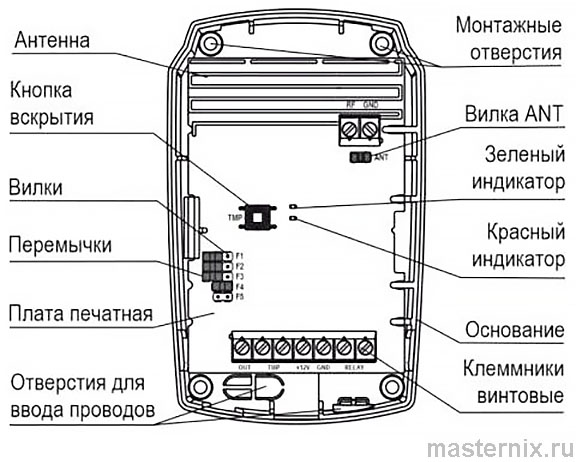

Устройство приёмного блока РПУ

Корпус состоит из основания и съёмной крышки. Внутри — плата с радиоэлементами, встроенной антенной и двумя индикаторами: зелёным (рабочее состояние) и красным (тревога/настройка).

Клеммники винтовые: 【+12V】, 【GND】 — питание; 【RELAY】 — выход реле (нормально замкнут); 【TMP】 — контроль вскрытия; 【RF】, 【GND】 — для внешней антенны. Вилка 【ANT】 переключает антенну: перемычка на штырях = встроенная, снята = внешняя.

⚠️ Внимание: перед подключением внешней антенны обязательно снимите перемычку с вилки 【ANT】. Ошибка приведёт к потере сигнала.

Брелок-передатчик РПД

Лицевая крышка с кнопкой, основание с платой и красным светодиодом. Индикатор мигает при передаче — визуальная обратная связь, что сигнал ушёл. Просто, но удобно.

Индикация состояний и коды ошибок

Световые сигналы РПУ

Индикация на брелоке РПД

Если индикатор РПД мигает трижды — меняйте батарею в течение недели. Не откладывайте: в критический момент брелок может не сработать.

Режимы работы и заводские настройки

Заводские параметры по умолчанию

Из коробки система готова к работе: режим радиоканала 2, в памяти РПУ уже прописаны два РПД, реле срабатывает с задержкой 2 с, антенна — встроенная (перемычка на 【ANT】 установлена). Менять ничего не нужно, если базовая конфигурация устраивает.

Настройка через перемычки и кнопку

«+» = перемычка на двух штырях, «–» = снята. Менять перемычки только при отключённом питании — иначе можно повредить плату. Исключение: вилка 【F4】 всегда с перемычкой, не трогайте её.

⚠️ Запрещено ставить перемычки на 【F1】, 【F2】, если к клеммам 【TMP】 подключены внешние цепи. Риск короткого замыкания.

Регистрация передатчиков и программирование

Пошаговая регистрация нового РПД

Сначала убедитесь: на РПД установлен режим 2 (две вспышки индикатора после замены батареи). Затем действуйте по алгоритму:

1) Снимите крышку РПУ, отключите цепи от 【TMP】.
2) Установите перемычки на 【F1】 и 【F2】.
3) Включите питание РПУ — красный индикатор вспыхнет 1 с.
4) Кратко нажмите кнопку 【TMP】 на РПУ: красный загорится на 30 с — режим регистрации активен.
5) На регистрируемом РПД нажмите кнопку на 1–2 с.
6) Успех: на РПУ красный мигает 2 раза/с в течение 4 с.

Если индикации нет — проверьте: не зарегистрирован ли РПД ранее, совпадает ли режим радиоканала, соблюдён ли порядок действий. Повторите попытку.

Программирование времени срабатывания реле

Два способа: обычный (2 с – 4 мин) и ускоренный (20 с – 30 мин, шаг 10 с). В ускоренном режиме вы ждёте в 10 раз меньше: для установки 2 минут реального времени выдерживаете 12 секунд.

Алгоритм схож с регистрацией, но с нюансами: перемычка с 【F3】 снимается, кнопка 【TMP】 удерживается при включении питания. После установки нужного интервала перемычка возвращается на 【F3】 — красный вспыхивает, настройка сохранена.

Проверка работоспособности и синхронизация

Тест реле в двух режимах

Режим фиксации: нажали кнопку на РПД — реле разомкнулось, красный на РПУ загорелся. Нажали ещё раз — реле вернулось, индикаторы сменились. Циклично, предсказуемо.

Режим с задержкой: после нажатия реле размыкается на запрограммированное время. Если в этот момент снова нажать кнопку — таймер продлевается. Удобно для имитации присутствия или отсрочки срабатывания.

⚠️ Если нажимать кнопку РПД более 15 раз вне зоны приёма РПУ, синхронизация нарушится. Решение: вернитесь в зону действия и дважды нажмите кнопку — система восстановит связь.

Замена элемента питания в РПД

Процесс простой: снимите основание, извлеките старую батарею 【CR 2430】, подождите ≥10 секунд, установите новую, соблюдая полярность. Соберите корпус. Индикатор мигнёт дважды — подтверждение режима 2.

Монтаж РПУ: выбор места и подключение

Где размещать приёмный блок

Оптимально: высота ≥2 м, вдали от металлических конструкций, силовых кабелей, источников радиопомех. Минимальные отступы: 1 м от труб и линий 220 В, 5 м от ПК и ИБП, 10 м от другого радиоканального оборудования.

Не ставьте РПУ внутри металлических шкафов или ниже 1,5 м от пола — это резко сократит дальность связи. Логично: радиоволны плохо проходят через металл и бетон.

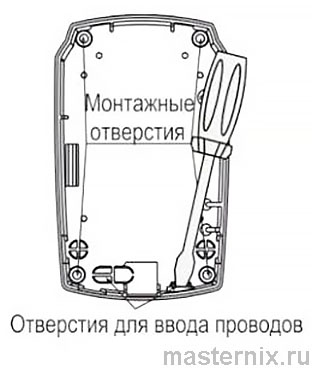

Последовательность установки

1) Отщёлкните крышку, извлеките плату.
2) Выдавите заглушки под крепеж, разметьте отверстия.
3) Проведите провода через ввод, закрепите основание.
4) Вставьте плату в пазы до характерного щелчка.
5) Подключите питание, реле, 【TMP】 к шлейфу ППКО (для контроля вскрытия).
6) Установите крышку до фиксации.

Для контроля вскрытия подключите клеммы 【TMP】 к шлейфу сигнализации — при открытии корпуса цепь разомкнётся, ППКО получит извещение.

Техобслуживание, замена батареи и утилизация

Регламент обслуживания

Проверяйте систему минимум раз в год: осмотр корпуса, чистка от пыли, тест работоспособности по методике раздела 10. Работы должен выполнять обученный персонал — это требование безопасности, а не формальность.

Ремонт — только на заводе-изготовителе. Самостоятельная пайка или замена компонентов аннулирует гарантию.

Утилизация и хранение

Система безопасна для окружающей среды. Батареи 【CR 2430】 сдавайте в пункты приёма отработанных элементов — не выбрасывайте в бытовой мусор.

Хранение: в оригинальной упаковке, в сухом помещении без агрессивных газов. Срок: РПУ — до 5,5 лет, РПД — до 1,5 года. Транспортировка — любым крытым транспортом, без экстремальных температур.

Гарантийные обязательства и сроки службы

Что покрывает гарантия

Гарантия на РПУ: 5 лет с ввода в эксплуатацию (но не более 5,5 лет с даты выпуска). На РПД: 1 год (макс. 1,5 года). Элементы питания в гарантию не входят — это расходный материал.

Средний срок службы системы — 8 лет. Производитель обязан ремонтировать или заменять дефектные устройства в гарантийный период.

⚠️ Гарантия не действует при: механических повреждениях, несоблюдении инструкции, ремонте сторонними специалистами. Убытки из-за ложных срабатываний или отказа системы производитель не компенсирует — учитывайте это при проектировании охраны.
