Памятка по подключению и настройке извещателей «Барьер-200», «Барьер-100», «Барьер-50», «Барьер-200Т», «Барьер-100Т», «Барьер-50Т»
Руководство / инструкция

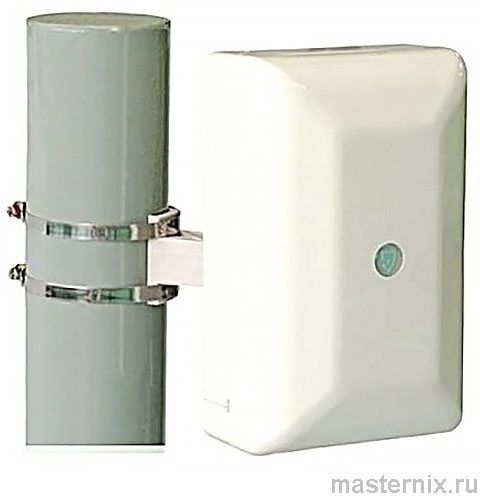

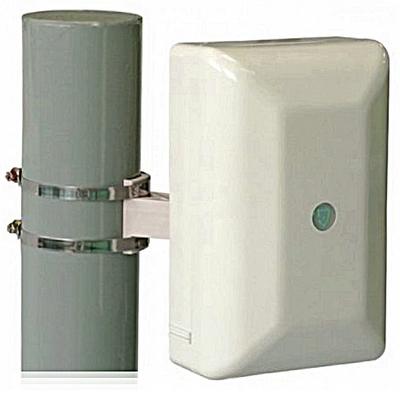

Извещатели Барьер 200 100 50 применяются для охраны прямолинейных участков периметра, таких как промышленные предприятия, аэропорты, объекты силовых структур, электростанции, частные владения и другие объекты. Они создают невидимую объемную зону обнаружения между приемником и передатчиком. При нарушении этой зоны приемник регистрирует изменение и подает сигнал тревоги.
Извещатели Барьер обладают высокой обнаружительной способностью, помехоустойчивостью, просты в монтаже и настройке, и не требуют значительных затрат на обслуживание. Они устойчивы к различным погодным условиям, включая дождь, снег, туман, молнии, наледь, солнечную радиацию, поле ЛЭП до 500 кВ, растительность, мелких птиц и животных.
Извещатели могут быть настроены для работы в различных климатических условиях благодаря широкому выбору модификаций по дальности, частоте и рабочей температуре. Для управления ими и передачи тревожного сигнала используются "сухие" контакты реле, что обеспечивает совместимость с различными системами охраны и популярными приемно-контрольными панелями.
Извещатели оснащены процессорной обработкой сигнала, использующей последние алгоритмы и наработки для обеспечения надежного обнаружения и высокой помехоустойчивости. Их работа на частоте 24,15 ГГц позволяет исключить влияние разрешения ГКРЧ, минимизировать помехи и обеспечить узкую зону обнаружения. Эти извещатели зарекомендовали себя как надежные в различных регионах России и за ее пределами.
.
Извещатель «Барьер» Инструкция по подключению и настройке

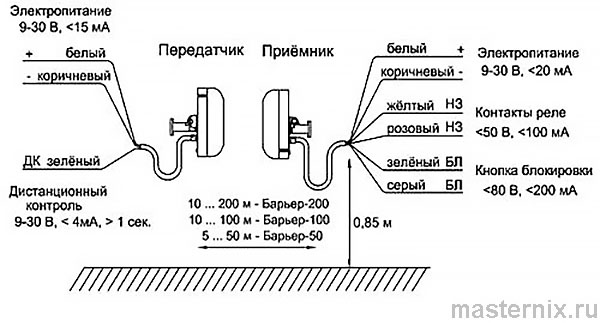

Подключение извещателя

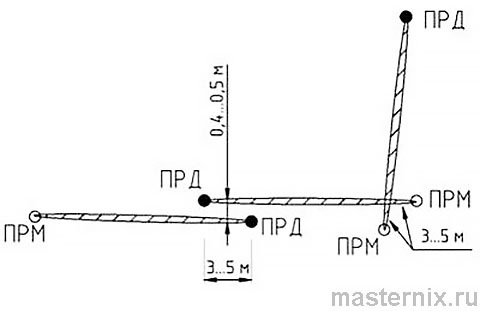

Принцип расстановки извещателей

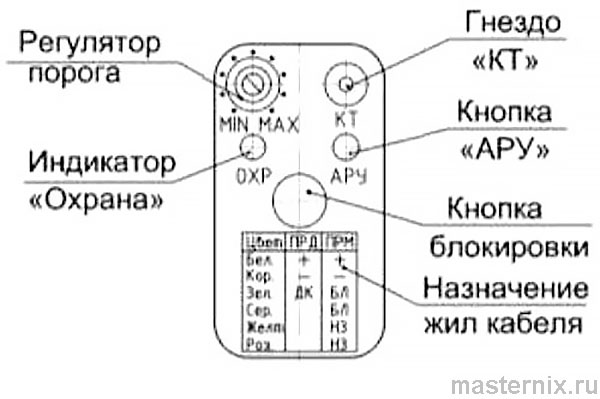

Органы управления и индикации (приемник)
..

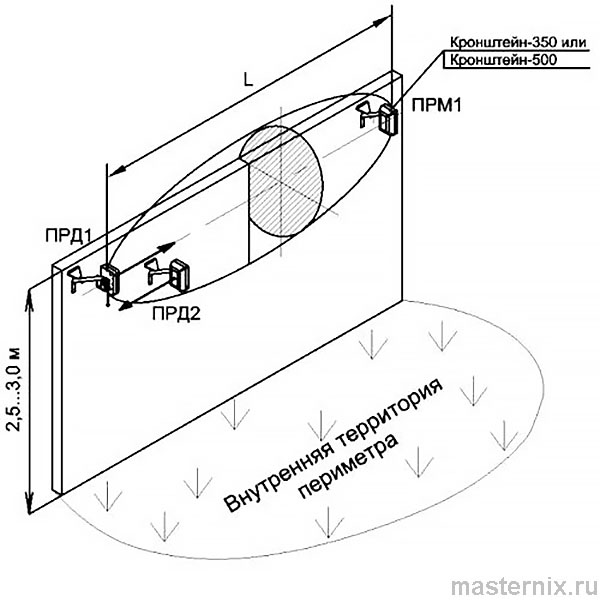

Установка на стене
Длина зоны обнаружения L:
10 … 100 м – для Барьер-200, Барьер-100;
10 … 40 м – для Барьер-50.
Юстировка
Направьте передатчик и приемник друг на друга с помощью прицела на боковой стороне.
Подключите к гнезду «КТ» вольтметр, нажмите и удерживайте кнопку «АРУ». Поворачивая передатчик и приёмник в вертикальном и горизонтальном направлении, установите максимальное значение сигнала. Если сигнал меньше 1,0 В, проверьте участок на соответствие требованиям и повторите юстировку в горизонтальной и вертикальной плоскостях. Если сигнал больше 4,7 В, разъюстируйте передатчик и приёмник вверх так, чтобы значение сигнала составляло 4,5 – 4,7 В. После завершения юстировки отпустите кнопку «АРУ».
Настройка порога срабатывания
Установите регулятор порога в положение «MAX».
Порог настраивается по контрольным проходам человека в середине участка. Между проходами - пауза не менее 5 сек и выход из зоны на 2 м. Срабатывание контролируется по погасанию индикатора «ОХР». Делая контрольные проходы, снижайте значение порога до уверенного срабатывания извещателя.
Проверьте срабатывание в других точках по длине участка.
❗👉➨ Избегайте низких значений порога – при малых порогах снижается устойчивость к помехам.
Обслуживание извещателя
Следует проводить осмотр извещателя, контролировать состояние кабелей и кабельных соединений.
Основное внимание следует уделить состоянию участка.

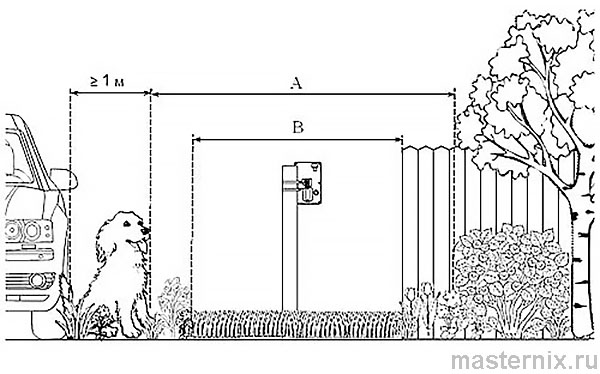

На рисунке и в таблице (см. ниже) приведены зоны, к которым предъявляются следующие требования:
В зоне В необходимо поддерживать:
- высоту травы не более 0,3 м;
- высоту снега не более 0,5 м;
- высоту неровностей не более ±0,3 м;
- отсутствие посторонних неподвижных предметов и строений (допускается наличие отдельных столбов не ближе 0,5 м от оси участка).
В зоне А не должно быть:
- кустов, деревьев, колеблющихся под воздействием ветра калиток и т.п.;
- движения людей, животных.
Не допускается движение транспорта ближе 1 м от зоны А.
| Длина участка, м | 10 | 25 | 50 | 100 | 200 |
| Ширина зоны А, м, не менее | 2,5 | 3,0 | 3,4 | 3,9 | 4,5 |
| Ширина зоны В, м, не менее | 0,5 | 0,7 | 1,0 | 1,5 | 2,1 |
Устранение ложных срабатываний извещателя
Причиной ложных срабатываний извещателя может быть:
- несоответствие участка вышеперечисленным требованиям;
- неправильная юстировка извещателя;
- неправильная установка порога срабатывания.
При появлении ложных срабатываний приведите участок в соответствие с требованиями, повторите юстировку извещателя, отрегулируйте порог срабатывания.
