Руководство по эксплуатации портативной рации Baofeng A-58 на русском языке
Руководство / инструкция

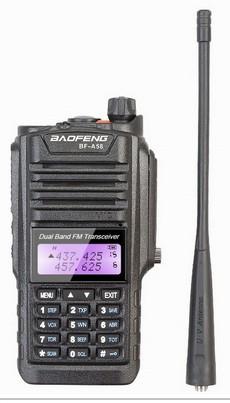

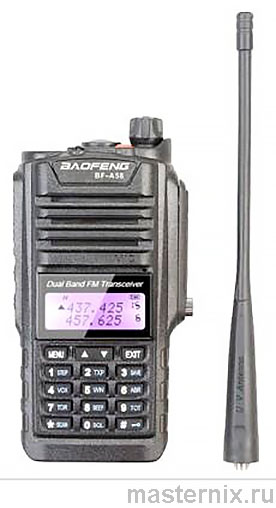

BAOFENG A-58 — это не просто «говорилка». Это компактный инструмент для тех, кому нужна связь там, где нет сотовой сети: в походе, на стройке, в лесу или на мероприятии. Рация работает в безлицензионных диапазонах 【LPD】 и 【PMR】, так что можно сразу начинать общение — без бюрократии.
Высокая мощность передатчика и цифровая обработка сигнала дают стабильную связь даже в сложных условиях. А ещё здесь есть фонарик, 【SOS】-сигнал, голосовое управление 【VOX】 и поддержка субтонов 【CTCSS】/【DCS】 — чтобы слышать только своих. Разберёмся, как выжать из устройства максимум.
- ★ Работа в диапазонах 【LPD】 и 【PMR】 без лицензии
- ★ Два приёмника для одновременного прослушивания
- ★ Фонарик и аварийный сигнал 【SOS】
- ★ Поддержка субтонов для защиты от чужих переговоров
Комплектация и первый запуск рации
Что в коробке и с чего начать
Распаковали? Отлично. Проверьте комплект: рация, аккумулятор, антенна, зарядка, клипса на ремень, шнурок и эта инструкция. Если чего-то нет — сразу сообщите продавцу. Не откладывайте.
Перед первым включением прочтите раздел безопасности. Серьёзно, это займёт пару минут, но убережёт от проблем. А потом — включайте, настраивайте и выходите в эфир. Всё просто, если делать по шагам.
Правила безопасности: что нельзя игнорировать
Критические запреты для вашей защиты
Ремонт — только в авторизованном сервисе. Самостоятельная разборка = потеря гарантии и риск повреждения. Заряжайте только штатным адаптером: «левые» блоки могут вывести аккумулятор из строя.
Не используйте рацию с повреждённой антенной. Прикосновение к повреждённому элементу во время передачи может вызвать ожог. И да, перед входом в зону с легковоспламеняющимися веществами — выключайте устройство. Искра + пары = опасная комбинация.
В самолёте, на взрывных работах, в медицинских учреждениях — следуйте правилам площадки. Если висит табличка «Выключите радиосвязь» — не спорьте с ней. И ещё: не размещайте рацию в зоне срабатывания подушек безопасности в авто. Просто запомните.
При передаче держите антенну на расстоянии 3–4 см от лица и тела. Это не формальность — так снижается воздействие излучения и улучшается качество сигнала.
Дисплей: расшифровка всех значков и индикаторов
Что означают символы на экране
| Значок / Текст | Расшифровка |
|---|---|
| 434.325 | Текущая частота приёма и передачи |
| 75 / 25 | Дробные доли частоты (если не помещаются в основное поле) |
| 188 | Номер ячейки памяти в канальном режиме |
| ▲ / ▼ | Активный приёмник: мигает у того, кто принимает сигнал |
| + / − | Смещение частоты передачи относительно приёма |
| VOX | Активирована голосовая передача |
 |
Заряд батареи: 3 сегмента = 100%, 2 = 7В, 1 = 6,6В, 0 = 6,2В |
 |
Блокировка клавиатуры активна (включается удержанием 【#】) |
| CT | Субтон 【CTCSS】 на приёме |
| DCS | Цифровой субтон 【DCS】 на приёме |
| S | Режим двойного приёма (два канала одновременно) |
| R | Функция 【Reverse】 — обмен частотами приёма/передачи |
| N / L / M / H | Узкая модуляция / Малая / Средняя / Высокая мощность |
 |
Уровень мощности: 1 деление = 【LOW】, 3 = 【MID】, 5 = 【HIGH】 |
Запомнили значки? Теперь вы будете «читать» экран как открытый текст. Это экономит время в эфире — не нужно гадать, почему рация молчит.
Кнопки управления: функции и полезные сочетания
Назначение клавиш и лайфхаки
【PTT】 (сбоку) — выход на передачу. Нажали — говорите, отпустили — слушаете. Просто.
【I】 (сбоку) — включение/выключение FM-радио. Удобно, когда нужно переключиться на вещание.
【II】 (сбоку) — фонарик: один клик = включение, второй = мигание, третий = выключение. Удержание 2 секунды отключает шумоподавитель — полезно в тишине.
【SOS】 (красная сверху) — аварийный сигнал. Длительное нажатие активирует сирену в динамик и/или в эфир (настраивается в меню 32 【AL-MOD】). Во время передачи выдаёт тон 1750 Гц для вызова репитера.
【MENU】 — вход в настройки и подтверждение выбора. Главный инструмент кастомизации.
【EXIT】 — выбор активного приёмника (【A】 или 【B】) и выход из меню. Нажали — переключились между строками экрана.
【SCAN】 — многозадачная кнопка. Один клик = функция 【Reverse】. Удержание 2 сек = запуск сканирования. В режиме 【FM】 = поиск станций. В меню субтонов = сканирование 【CTCSS】/【DCS】.
【#】 — переключение мощности (【LOW】/【MID】/【HIGH】). Удержание 2 сек = блокировка/разблокировка клавиатуры.
【▲】【▼】 — навигация: смена частоты, каналов, пунктов меню, значений параметров. В сканировании — смена направления.
【0–9】 — ввод частоты, номера канала, параметров меню, 【DTMF】-сигналов в эфир. Если ввели неверно — рация останется на прежней частоте. Удобная защита от случайных ошибок.
Частотный и канальный режимы: в чём разница
Как переключаться и зачем это нужно
В частотном режиме (【VFO】) вы вручную задаёте частоту с клавиатуры или кнопками 【▲】【▼】. Шаг изменения — из меню 1 【STEP】. Идеально для поиска свободных каналов «на лету».
В канальном режиме (【MEM】) рация использует сохранённые в памяти частоты. Всего 128 ячеек. На экране отображается частота, номер или имя канала (настройка в меню 21 【MDF-A】, 22 【MDF-B】). В каждой ячейке хранятся настройки: субтоны, мощность, ширина модуляции, разнесённые частоты приёма/передачи.
Переключение между режимами: выключите рацию регулятором громкости до щелчка, затем, удерживая 【MENU】, включите её снова. Держите кнопку до полного запуска. Готово — режим сменился.
Программирование каналов и сканирование частот
Как найти субтон собеседника за минуту
Нужно «подружиться» с чужой рацией, но не знаете её субтон? Не проблема. Установите ту же частоту приёма, что у собеседника. Убедитесь, что рация в частотном режиме, и отключите двойной приём (меню 7 【TDR】 — 【OFF】).
Для 【DCS】: зайдите в меню 10 【R-DCS】, нажмите 【MENU】, затем 【SCAN】. На экране замигает 【DCS】. Попросите собеседника выйти на передачу — рация начнёт перебор кодов и остановится на нужном. Нажмите 【MENU】 для сохранения.
Для 【CTCSS】: аналогично, но в меню 11 【R-CTCS】. Принцип тот же — рация «подслушает» субтон и запомнит его. Экономит время, правда?
Сохранение канала в память: пошагово
- Убедитесь, что ячейка пуста (меню 27 【MEM-CH】 → если перед номером нет 【CH-】, ячейка свободна).
- В частотном режиме настройте частоту, субтоны, мощность, модуляцию.
- Зайдите в меню 27 【MEM-CH】, нажмите 【MENU】.
- Выберите номер ячейки кнопками 【▲】【▼】 или вводом с клавиатуры.
- Нажмите 【MENU】 ещё раз — частота сохранена.
Важно: программирование работает только с приёмника 【A】. Хотите сохранить разные частоты приёма и передачи? Сначала запишите частоту приёма, затем в том же номере ячейки — частоту передачи. Рация запомнит оба значения.
Очистка ячейки памяти
Меню 28 【DEL-CH】 → 【MENU】 → выберите номер ячейки → ещё раз 【MENU】. Если перед номером есть 【CH-】 — ячейка занята, если нет — уже пуста. Просто и наглядно.
Настройка меню: простой алгоритм без ошибок
Шесть шагов к любой настройке
- Нажмите 【MENU】 — вход в настройки.
- Перейдите к нужному пункту кнопками 【▲】【▼】 или введите номер с клавиатуры.
- Нажмите 【MENU】 ещё раз — активировано редактирование.
- Выберите значение кнопками 【▲】【▼】 или введите цифры.
- Нажмите 【MENU】 для сохранения.
- Выйдите кнопкой 【EXIT】 или 【PTT】 (или подождите авто-выход).
Запомнили алгоритм? Теперь любая настройка — дело минуты. Не бойтесь экспериментировать: сброс к заводским настройкам (меню 40 【RESET】) вернёт всё как было.
Полная таблица параметров меню 0–40
Справочник по всем опциям
| № | Параметр | Описание и значения |
|---|---|---|
| 0 | SQL | Порог шумоподавителя: 0 (макс. чувствительность) – 9 (мин.) |
| 1 | STEP | Шаг частоты: 2,5 / 5 / 6,25 / 10 / 12,5 / 20 / 25 / 50 кГц |
| 2 | TXP | Мощность: 【LOW】 / 【MID】 / 【HIGH】 (индикация L / M / H) |
| 3 | SAVE | Энергосбережение: 【OFF】 / 1:1 / 2:1 / 3:1 / 4:1 (чем больше, тем экономнее, но возможна задержка приёма) |
| 4 | VOX | Голосовая передача: 【OFF】 / 1–10 (чем меньше, тем чувствительнее| индикация 【VOX】) |
| 5 | WN | Ширина модуляции: 【WIDE】 (5 кГц) / 【NARR】 (2,5 кГц| индикация 【N】) |
| 6 | ABR | Подсветка экрана: 【OFF】 / 1–10 сек (также время возврата в 【FM】 после приёма) |
| 7 | TDR | Двойной приём: 【ON】 / 【OFF】 (индикация 【S】 при включении) |
| 8 | BEEP | Звук нажатия кнопок: 【ON】 / 【OFF】 |
| 9 | TOT | Лимит передачи: 15–600 сек (шаг 15 сек) |
| 10 | R-DCS | Субтон 【DCS】 на приём (выбор из меню или ввод кода) |
| 11 | R-CTCS | Субтон 【CTCSS】 на приём (выбор или ввод частоты) |
| 12 | T-DCS | Субтон 【DCS】 на передачу |
| 13 | T-CTCS | Субтон 【CTCSS】 на передачу |
| 14 | VOICE | Голосовые подсказки: 【OFF】 / 【ENG】 / 【CHI】 |
| 15 | ANI-ID | Код 【ANI】 для передачи (программируется с ПК, по умолчанию 80808) |
| 16 | DTMFST | Слышимость 【DTMF】 в динамике: 【OFF】 / 【DT-ST】 / 【ANI-ST】 / 【DT+ANI】 |
| 17 | S-CODE | Выбор 【PTT-ID】 кода из 15 предустановленных |
| 18 | SC-REV | Метод сканирования: 【TO】 (пауза) / 【CO】 (продолжить) / 【SE】 (остановиться) |
| 19 | PTT-ID | Момент передачи 【PTT-ID】: 【OFF】 / 【BOT】 (начало) / 【EOT】 (конец) / 【BOTH】 |
| 20 | PTT-LT | Задержка 【PTT-ID】: 0–50 мс |
| 21 | MDF-A | Отображение для приёмника 【A】: 【FREQ】 / 【CH】 / 【NAME】 |
| 22 | MDF-B | Отображение для приёмника 【B】: 【FREQ】 / 【CH】 / 【NAME】 |
| 23 | BCL | Запрет передачи на занятой частоте: 【ON】 / 【OFF】 |
| 24 | AUTOLK | Автоблокировка клавиатуры: 【ON】 / 【OFF】 (через 8 сек бездействия) |
| 25 | SFT-D | Направление сдвига частоты: 【OFF】 / 【+】 / 【−】 (только 【VFO】) |
| 26 | OFFSET | Величина сдвига: 00.000–69.990 МГц (шаг 10 кГц) |
| 27 | MEM-CH | Сохранение/изменение канала в памяти (только параметры приёмника 【A】) |
| 28 | DEL-CH | Удаление канала из памяти |
| 29 | WT-LED | Цвет подсветки в режиме ожидания: 【OFF】 / 【BLUE】 / 【ORANGE】 / 【PURPLE】 |
| 30 | RX-LED | Цвет подсветки при приёме: 【OFF】 / 【BLUE】 / 【ORANGE】 / 【PURPLE】 |
| 31 | TX-LED | Цвет подсветки при передаче: 【OFF】 / 【BLUE】 / 【ORANGE】 / 【PURPLE】 |
| 32 | AL-MOD | Режим 【SOS】: 【SITE】 (только динамик) / 【TONE】 (в эфир + динамик) / 【CODE】 (циклический 【ANI】 + 119) |
| 33 | BAND | Диапазон: 【VHF】 (136–174 МГц) / 【UHF】 (400–480 МГц)| авто-переключение при вводе частоты |
| 34 | TDR-AB | Активный приёмник на передачу: 【A】 / 【B】 |
| 35 | STE | Отключение тона окончания передачи: 【ON】 / 【OFF】 (рекомендуется 【OFF】 для репитеров) |
| 36 | RP-STE | Устранение «шшш» при работе через репитер: 【OFF】 / 1–10 |
| 37 | RPT-RL | Задержка тона репитера: 【OFF】 / 1–10 (×100 мс| рекомендуется 5) |
| 38 | PONMSG | Сообщение при включении: 【FULL】 (все сегменты) / 【MSG】 (текст с ПК) |
| 39 | ROGER | Сигнал «роджер» в конце передачи: 【ON】 / 【OFF】 |
| 40 | RESET | Сброс: 【VFO】 (настройки) / 【ALL】 (настройки + очистка памяти) |
Зарядка батареи и индикаторы состояния
Как читать сигналы зарядного устройства
Зарядный стакан сообщает о статусе тремя режимами:
- ✔️ Красный мигает, зелёный горит — ожидание (батарея не вставлена) или ошибка
- ✔️ Красный горит постоянно — идёт зарядка
- ✔️ Зелёный горит постоянно — заряд завершён
Не оставляйте батарею на зарядке надолго после завершения — это продлит её ресурс. И используйте только штатное ЗУ: «универсальные» блоки могут не обеспечить нужный ток и напряжение.
Вот и всё. Теперь вы знаете про BAOFENG A-58 практически всё. Осталось только включить, настроить под свои задачи и выйти в эфир. Удачной связи!
