Портативная радиостанция VOXTEL MR850 Инструкция пользователя

Элементы управления: быстрый доступ к функциям

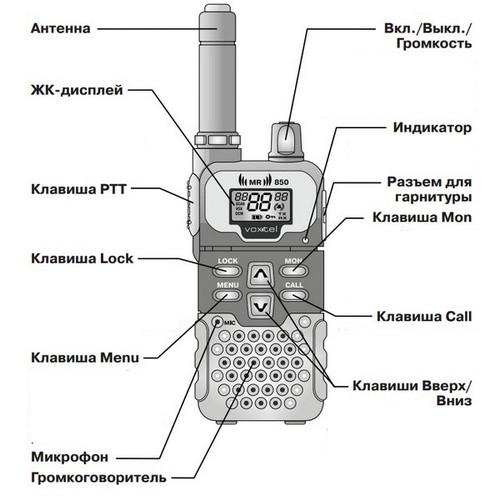

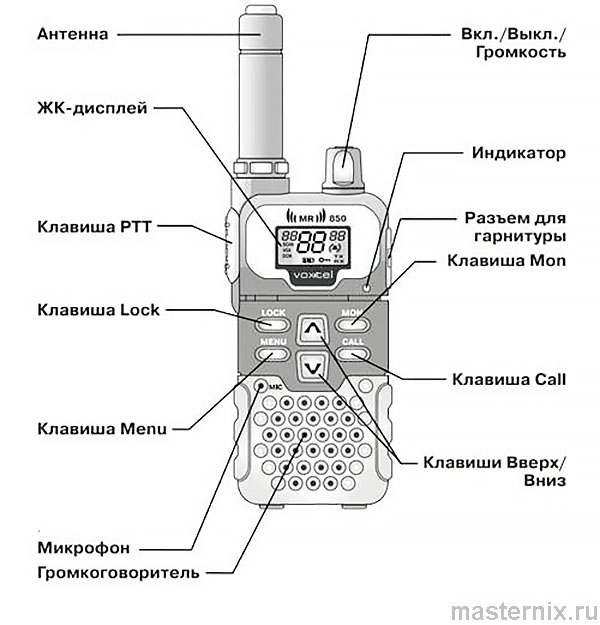

Панель управления и назначение клавиш

Разобрались с рацией впервые? Начните с главного. На корпусе VOXTEL MR850 расположены клавиши, каждая из которых решает конкретную задачу. ЖК-дисплей показывает номер канала и служебные символы — об этом чуть ниже. А пока запомните базовые элементы:

• 【PTT】 — удерживайте для передачи голоса, отпустите для приема;
• 【Lock】 — длительным нажатием блокируете клавиатуру от случайных срабатываний;
• 【Menu】 — переключение каналов, подканалов и доступ к настройкам;
• 【Mon】 — мониторинг текущего канала, включая фоновые шумы;
• 【Call】 — отправка вызова другим абонентам в зоне действия;
• Клавиши 【Вверх】/【Вниз】 — навигация по меню и выбор параметров;
• Ручка Вкл./Выкл./Громкость — поворотом включаете рацию и регулируете звук.

Индикатор загорается при приеме сигнала — простой способ визуально контролировать связь. Кстати, расположение кнопок продумано так, чтобы работать в перчатках. Это серьёзно.

Расшифровка индикации на дисплее

Что означают символы на экране

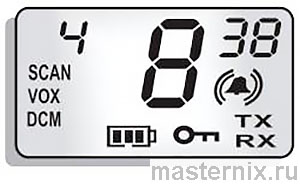

Дисплей — ваш главный помощник. Он не просто показывает номер канала, но и информирует о режимах работы. Разберем по порядку:

• 8 — текущий канал (диапазон 1–8);
• 38 — код CTCSS, тональный ключ для фильтрации чужих разговоров;
• Иконка батареи — уровень заряда, от полного до критического;
• TX — идет передача вашего сигнала;
• RX — рация принимает входящий вызов;
• SCAN — активен режим поиска активных частот;
• VOX — включена голосовая активация передачи;
• DSM — одновременный мониторинг двух каналов;
• Замочек — клавиатура заблокирована;
• Колокольчик — активен звуковой вызов;
• Вибрация ｟｠ — режим виброоповещения.

Знакомо, когда не понимаешь, что мигает на экране? Здесь всё прозрачно. Каждый символ имеет четкое значение — никаких догадок.

Подготовка к работе: аккумуляторы и зарядка

Установка крепления и аккумуляторного блока

Перед первым включением — пара минут на подготовку. Снимать или ставить крепление на пояс? Проще, чем кажется:

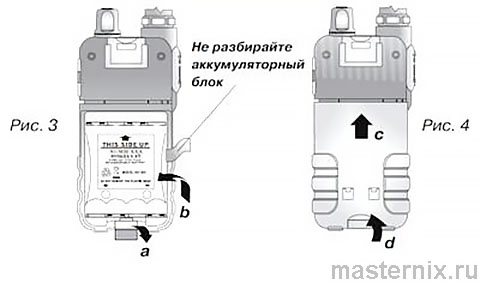

1. Отожмите фиксатор в сторону от корпуса;
2. Сдвиньте крепление вверх — готово.

Для установки — вставьте в направляющие до характерного щелчка. Всё.

С аккумуляторами чуть внимательнее. Откройте отсек, соблюдая полярность, закройте крышку и зафиксируйте защелкой. Важно: используйте только оригинальный блок из комплекта. Одноразовые батареи — не вариант.

• Крышка отсека должна быть плотно закрыта;
• Отработанные аккумуляторы утилизируйте по местным нормам — не сжигайте;
• Не оставляйте старый блок в отсеке: риск протечки и повреждения;
• Разборка аккумулятора запрещена.

Правильная зарядка и контроль уровня

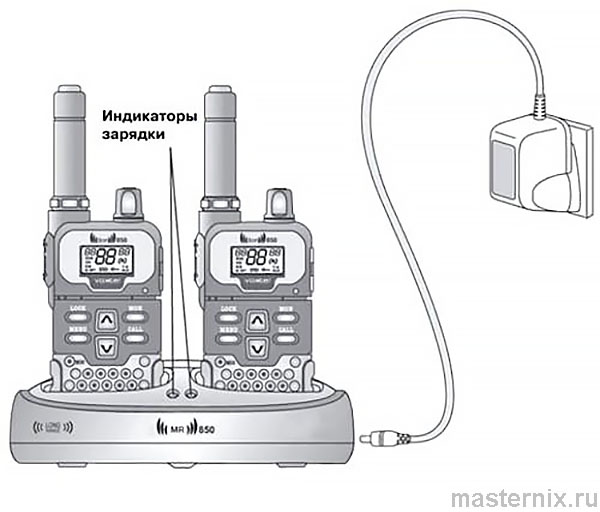

Зарядное устройство подключается к сети 220 В. Установите рацию вертикально — индикатор загорится. Первая зарядка — 14 часов, последующие — около 10. Не торопитесь: недозаряд сокращает ресурс батареи.

Индикатор на дисплее показывает четыре уровня:

• Полная шкала — заряд высокий, можно работать;
• Две полоски — средний уровень, планируйте подзарядку;
• Одна полоска — низкий заряд, срочно на зарядку;
• Мигающая иконка + звуковой сигнал — критический уровень.

Функция энергосбережения включается автоматически после 6 секунд бездействия. Прием не прерывается — удобно.

Основы связи: каналы, прием и передача

Настройка канала и подканала для связи

В рации 8 каналов, в каждом — 38 подканалов. Чтобы собеседник вас услышал, настройки должны совпадать. Меняете канал так:

1. Нажмите 【Menu】 — номер канала замигает;
2. Клавишами 【Вверх】/【Вниз】 выберите нужный;
3. Подтвердите нажатием 【PTT】.

Для подканала — дважды 【Menu】, затем выбор и подтверждение. Хотите отключить подканал? Установите значение «0». Просто.

Прием и передача: базовые правила

Рация всегда в режиме приема, если не передаете. При входящем вызове загорается индикатор и появляется RX. Для передачи:

1. Удерживайте 【PTT】 — на экране TX;
2. Держите устройство вертикально, 5+ см от лица;
3. Говорите четко, отпустите 【PTT】 для ответа собеседника.

Важно: во время передачи прием невозможен. Это особенность технологии, а не неисправность.

Громкость и радиус действия

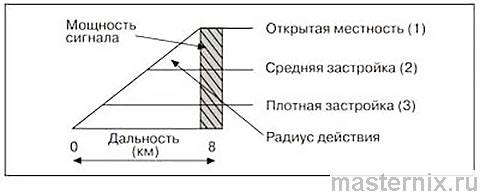

Ручка регулировки звука — по часовой для усиления, против — для тишины. Радиус до 8 км на открытой местности. Здания, лес, рельеф — сокращают дистанцию. Не используйте две рации ближе 1,5 м: возможны помехи. Логично.

Расширенные режимы: VOX, сканирование, мониторинг

Голосовая активация VOX и мониторинг каналов

Режим 【VOX】 позволяет говорить без нажатия кнопок. Рация реагирует на голос, передача прекращается через 2 секунды после паузы. Настройка:

1. Трижды 【Menu】 — появится значок VOX и OF;
2. 【Вверх】 выберите чувствительность (1–3, где 3 — максимум);
3. Подтвердите 【PTT】.

Предупреждение: в шумных местах или при ветре лучше отключить VOX — фоновые звуки могут активировать передачу. Для отключения — выберите OF в том же меню.

Функция 【Mon】 отслеживает слабые сигналы на текущем канале. Удерживайте 【Mon】 2 секунды — рация начнет принимать всё, включая шумы. Выход — любая клавиша.

Сканирование и мониторинг двух каналов

Сканирование ищет активные частоты автоматически:

1. 【Menu】 + 【Вверх】 — старт, на экране SCAN;
2. 【Вверх】 — сканирование каналов 1–8;
3. 【Вниз】 — поиск подканалов 1–38;
4. 【PTT】 — выход на связь или продолжение поиска.

Мониторинг двух каналов (【DSM】) позволяет следить за текущим и любым другим. Настройка через восемь нажатий 【Menu】, выбор второго канала и подканала. На дисплее номера будут чередоваться.

Секундомер для оперативных задач

Удерживайте 【Menu】 3 секунды — на экране ⁰00⁰⁰. 【Вверх】 — старт/стоп, 【Вниз】 — сброс. Выход — долгое нажатие 【Menu】. Удобно для хронометража в полевых условиях.

Настройка сигналов вызова и виброоповещения

Звуковой вызов и выбор мелодии

Клавиша 【Call】 отправляет 2-секундный сигнал всем рациям на вашем канале. Хотите сменить мелодию?

1. Четыре раза 【Menu】 — появится 1^CA;
2. 【Вверх】/【Вниз】 — перебор из 5 вариантов (проигрываются при выборе);
3. 【PTT】 — сохранение.

Отключить вызов? В том же меню выберите OF^CA.

Вибровызов и сигнал завершения передачи

Виброоповещение включается через пять нажатий 【Menu】. 【Вверх】 — активация, 【Вниз】 — отключение. Символ ｟｠ подтверждает режим.

Сигнал «Прием» автоматически уведомляет собеседника, что вы закончили передачу. Включение: шесть нажатий 【Menu】, выбор ON^ГО или OFF, подтверждение 【PTT】.

Звук клавиш тоже настраивается: семь нажатий 【Menu】, выбор состояния, сохранение.

Дополнительные функции для комфорта

Блокировка, подсветка и гарнитура

Блокировка клавиш защищает от случайных изменений. Удерживайте 【Lock】 до появления значка замка. Разблокировка — аналогично. 【PTT】 и 【Call】 работают всегда — на всякий случай.

Подсветка дисплея включается при нажатии любых клавиш (кроме 【PTT】/【Call】) и гаснет через 6 секунд. Экономит заряд.

Разъем 2,5 мм для гарнитуры — с противоположной от 【PTT】 стороны. Подключили — и руки свободны.

Технические характеристики и частоты

Основные параметры и таблица частот

Частоты каналов (МГц):

Требования безопасности при эксплуатации

Критические предупреждения и зоны риска

Не используйте рацию с поврежденной антенной — риск ожога. Контакты аккумулятора не должны касаться металла: возможен нагрев.

• Не размещайте рацию над подушкой безопасности в авто — травмоопасно;
• Взрывоопасные зоны (АЗС, химхранилища): выключайте устройство;
• Не меняйте аккумуляторы в таких зонах — искра опасна;
• При взрывных работах — строго выключать по требованию знаков.

Помните: не все опасные зоны явно обозначены. Топливные объекты, трюмы судов, пыльные производства — потенциальный риск. Если сомневаетесь — выключите.

Диагностика и устранение неполадок

Типовые проблемы и решения

Нет питания? Проверьте установку аккумулятора, зарядите или замените блок. Слабый прием? Увеличьте громкость или проверьте дистанцию — возможно, вы вне зоны действия.

Не меняется подканал? Снимите блокировку клавиатуры, дважды нажмите 【Menu】 и выберите значение. Ограниченный радиус? Разряжен аккумулятор, препятствия на местности или близкое расположение к телу — попробуйте изменить позицию.

Искаженный звук? Говорите с расстояния 5 см, настройте громкость, увеличьте дистанцию между рациями (минимум 2 м). Нет связи? Сверьте канал и подканал — они должны совпадать у обоих устройств.

Цифры радиуса (8/4/2 км) — ориентировочные. Бетон, лес, помещения сокращают дистанцию. Это нормально.

Гарантийные обязательства и сервис

Условия гарантии и постгарантийное обслуживание

Гарантия 12 месяцев с даты продажи по законодательству РФ. Ремонт — в авторизованных центрах из гарантийной карты. Не действует при механических повреждениях, нарушении правил эксплуатации.

Сохраняйте карту и упаковку — это не ограничивает ваши права. После гарантии рекомендуем обращаться в официальные сервисы: качество ремонта имеет значение.
