Портативный игровой контроллер JUMPER T-PRO с датчиком Холла Руководство пользователя

Быстрый старт: первое включение и проверка системы

Подготовка к первому запуску

Достали JUMPER T-PRO из коробки? Не спешите включать. Сначала проверьте: ручка газа в нижнем положении, переключатели — вверху. Система сама проведёт диагностику при старте.

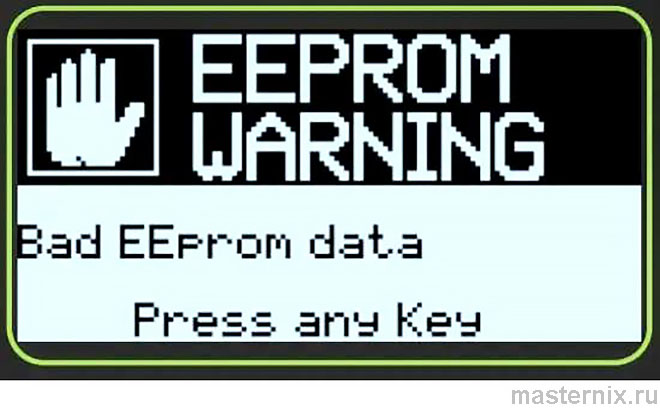

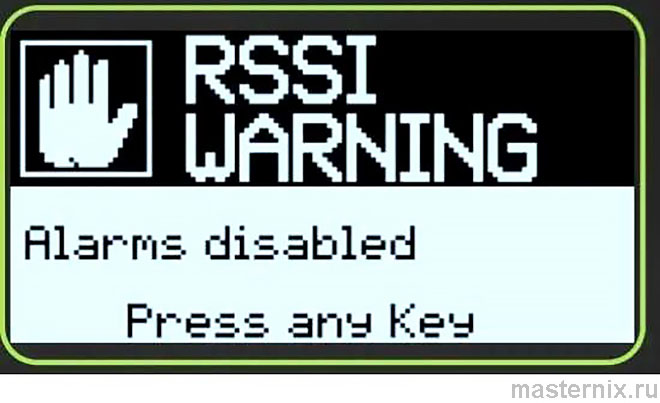

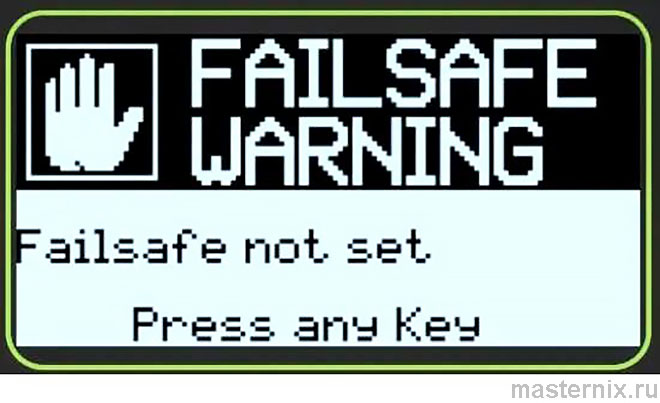

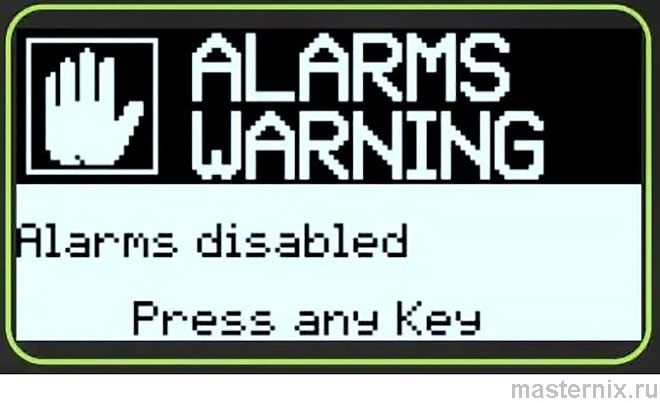

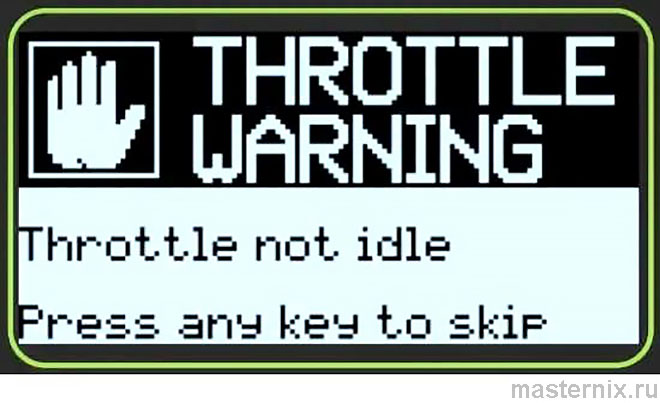

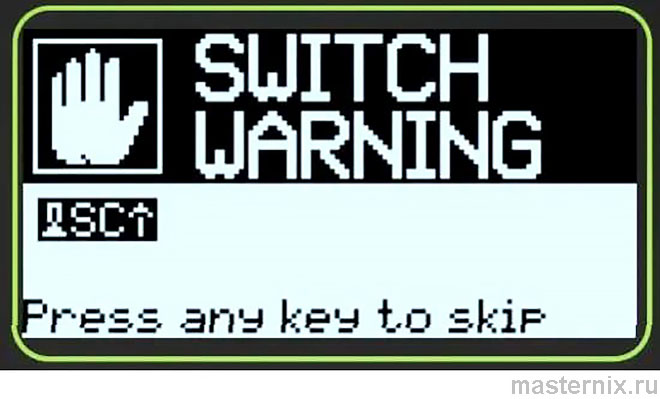

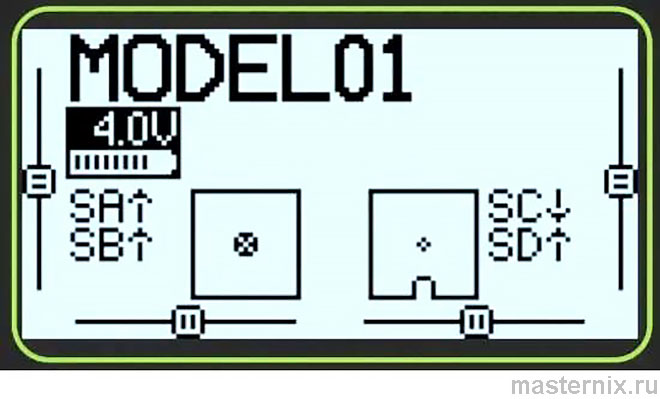

Длительно нажмите кнопку 【Питание】. Если условия запуска не соблюдены, появится сообщение об ошибке. Нажмите любую клавишу для пропуска или устраните причину. Это не баг — это защита от случайного запуска модели.

Важный момент: прошивка OpenTX/EdgeTX — экспериментальная. Гарантий нет. Вы берёте на себя ответственность за модель. Если это пугает — оставайтесь на стоковой прошивке. Честно.

Элементы управления: кнопки, джойстики, индикаторы

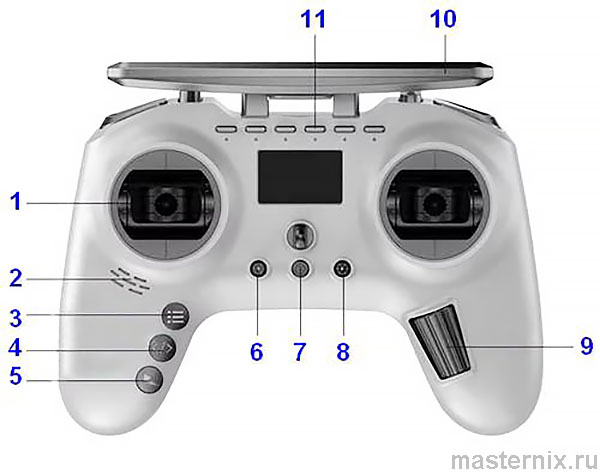

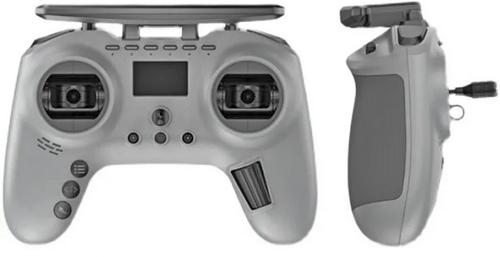

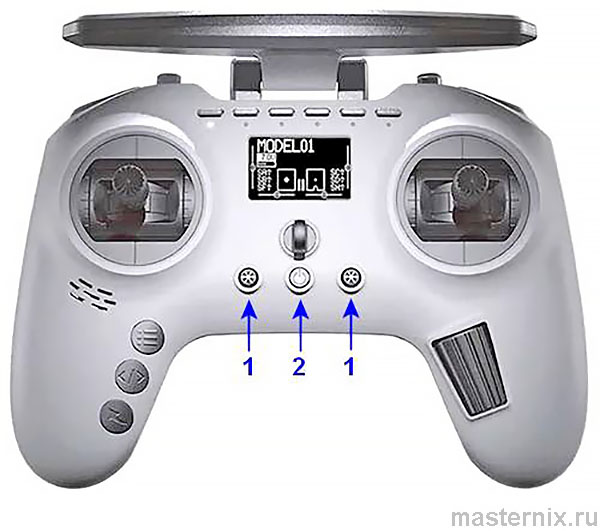

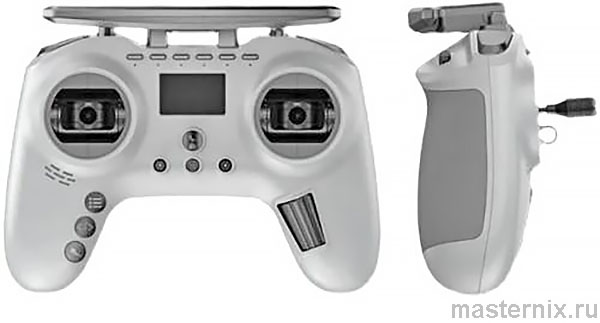

Лицевая панель: основные органы управления

На передней панели расположены:

• Джойстики с датчиками Холла — без дрейфа, с огромным ресурсом;
• 【SYS】 — вызов меню функций;
• Навигационные кнопки и 【ENT】 для подтверждения;
• 【RTN】 — выход/возврат;
• Триммеры для тонкой подстройки;
• Колесо прокрутки для быстрой навигации;
• Переключатели режимов работы;
• Складная антенна — компактно и надёжно.

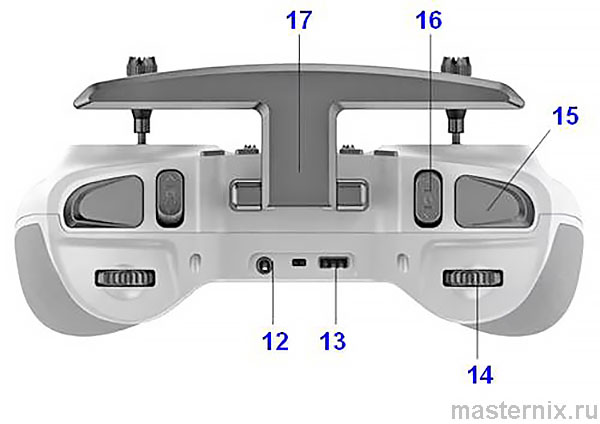

Боковая и нижняя панели: разъёмы и переключатели

Здесь находятся:

• Разъём 【USB-C】 для зарядки и подключения к ПК;
• Аудиоразъём 3,5 мм для тренировки или подключения внешних устройств;
• Колесико 【S1】 для дополнительной настройки;
• Кнопка разблокировки для складных элементов;
• 3- или 6-сегментный переключатель для программируемых функций;
• Слот для TF-карты — хранение моделей и прошивок.

Эргономика продумана: всё под пальцами, ничего лишнего. Это чувствуется сразу.

Настройка модели: создание и конфигурация профилей

Мастер создания новой модели

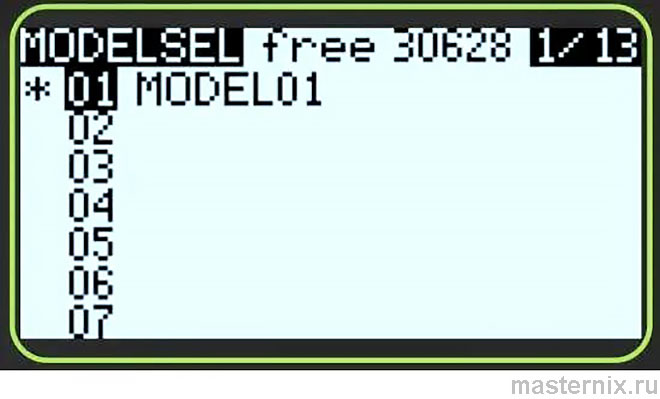

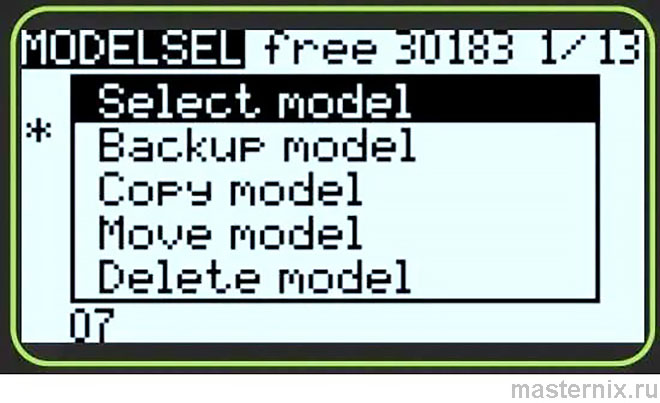

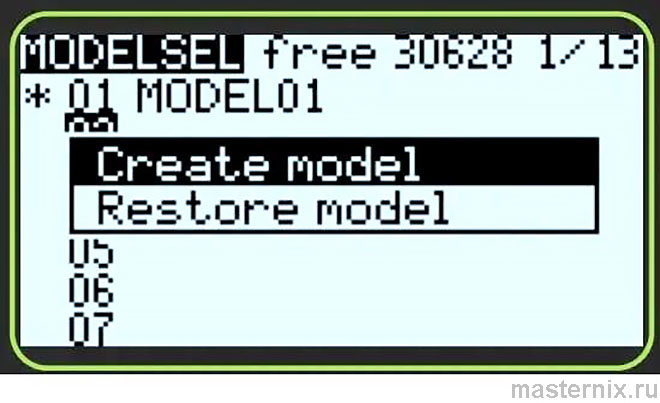

В главном меню нажмите 【SYS】 → выбор модели. Здесь можно создать, скопировать, переместить или удалить профиль.

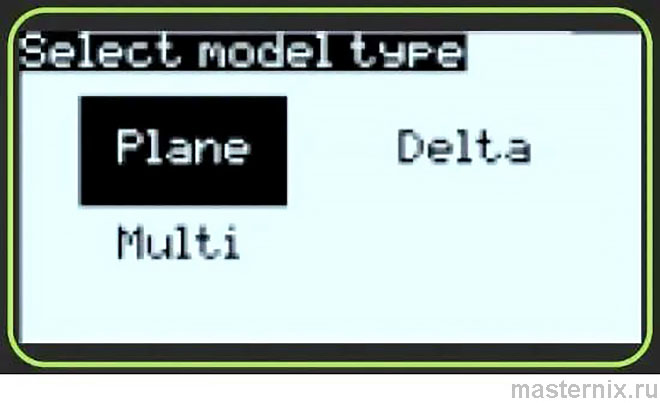

Для создания: удерживайте 【ENT】 → 【Создать модель】. Запустится мастер настройки. Он спросит тип модели (самолёт, дельта, мультикоптер) и проведёт базовую конфигурацию.

Предпочитаете ручной режим? Нажмите 【RTN】 для выхода из мастера. Используйте колесо меню для выбора параметров, удерживайте 【ENT】 для подтверждения. Гибкость — это про T-PRO.

Привязка приемника: стабильная связь на частоте 2,4 ГГц

Настройка внутреннего RF-модуля

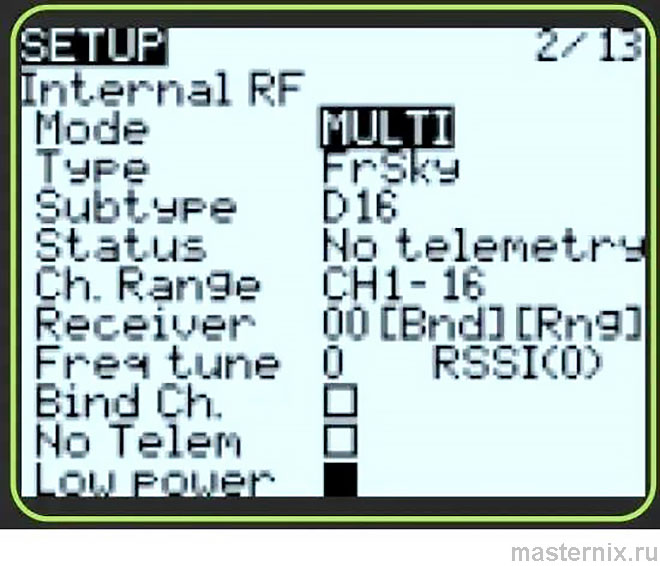

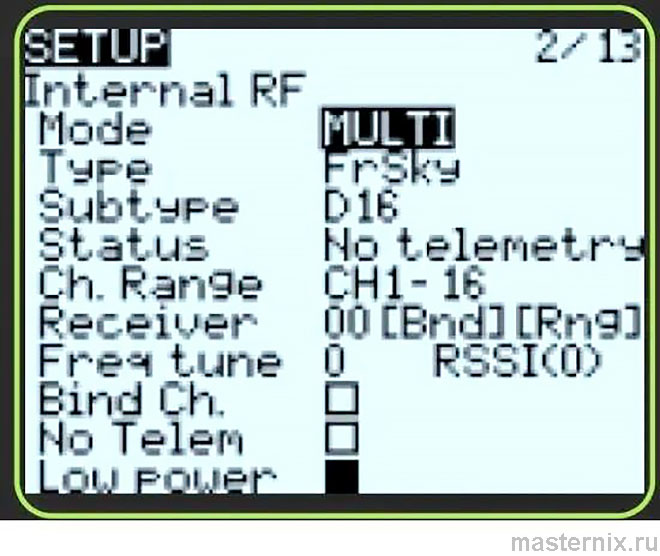

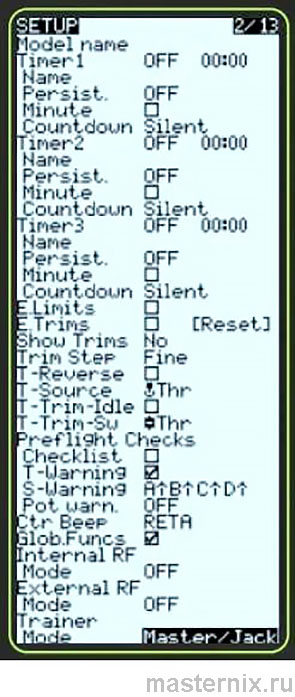

Коротко нажмите 【SYS】, выберите раздел 2/13. Здесь настраивается внутренний модуль:

• 【Mode】 — режим передачи (должен совпадать с приёмником);
• 【Type】 — выбор протокола;
• 【Subtype】 — подтип протокола;
• 【Status】 — версия прошивки мультипротокольного модуля;
• 【Ch.Range】 — диапазон каналов (сокращение уменьшает задержку);
• 【Receiver】 — номер приёмника (уникальный для каждой модели).

Важно: если номер приёмника повторяется в разных моделях, система предупредит. Игнорировать не стоит — будут конфликты.

Тонкая настройка частоты: максимальная дальность сигнала

Процедура оптимизации связи

【Freqtune】 — тонкая настройка частоты. Нужна, если:

• → Привязка не проходит или связь нестабильна;
• → Дальность регулирования слишком мала;
• → Телеметрия не поступает (для поддерживающих приёмников).

Алгоритм настройки:

1. Установите значение по умолчанию «0»;
2. Если привязка не удалась, попробуйте +30 или −30;
3. После успешной привязки разместите приёмник в 2 метрах от пульта;
4. Уменьшайте значение, пока связь не прервётся — запишите 【TUNE_MIN】;
5. Увеличивайте, пока связь снова не прервётся — запишите 【TUNE_MAX】;
6. Вычислите среднее: (TUNE_MIN + TUNE_MAX) / 2 = 【TUNE_MEDIAN】;
7. Установите это значение — оптимальная связь обеспечена.

Пример: если обрыв при +60 и −60, медиана = 0. Если при +20 и −80, медиана = −30. Математика проста, результат — стабильный сигнал.

Калибровка стиков: точность управления с датчиками Холла

Процедура калибровки джойстиков и колёс

Стики откалиброваны на заводе. Повторная калибровка нужна только при подозрении на неточность.

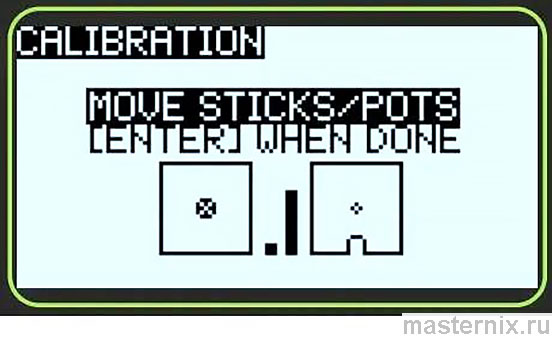

Удерживайте 【SYS】 → раздел 【HARDWARE】 → 【Sticks[Calibration]】:

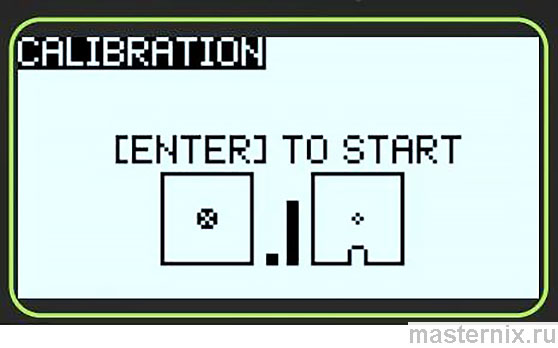

1. Нажмите 【ENT】 для старта;

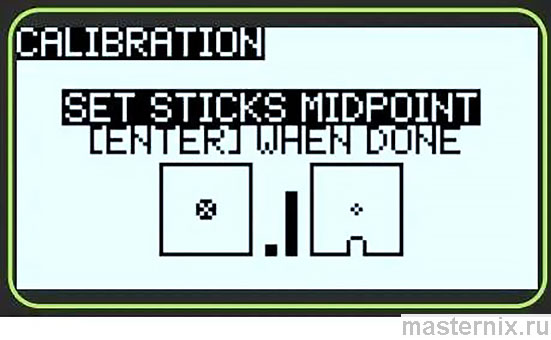

2. Установите все стики, ручки, ползунки в среднее положение → 【ENT】;
3. Плавно переместите элементы в крайние положения → 【ENT】 для завершения.

Важно: не прилагайте чрезмерных усилий. Плавные движения — залог точной калибровки. Датчики Холла чувствительны, но деликатны.

Выходы и сервоприводы: центрирование и реверс каналов

Настройка каналов и пределов движения

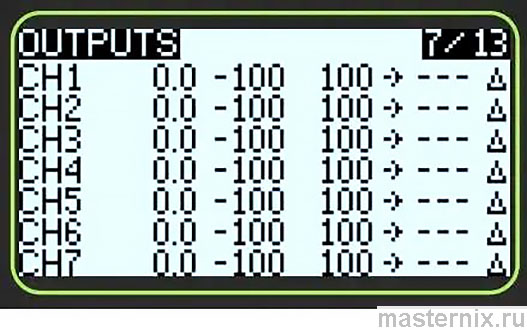

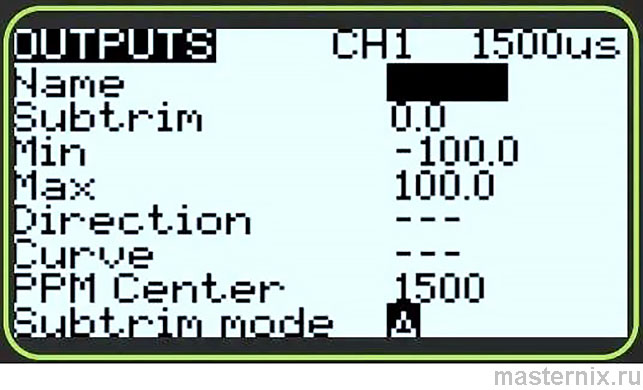

Коротко нажмите 【SYS】 → раздел 7/13. Здесь настраиваются выходы:

• Выбор канала для конфигурации;
• Центрирование (Subtrim);
• Установка нижнего и верхнего пределов (до 125%);
• Реверс направления сервопривода.

Расширенные триммеры покрывают весь диапазон стиков — не только стандартные ±25%. Это даёт больше свободы для точной настройки.

Мониторинг каналов: контроль входных и выходных сигналов

Диагностика сигналов в реальном времени

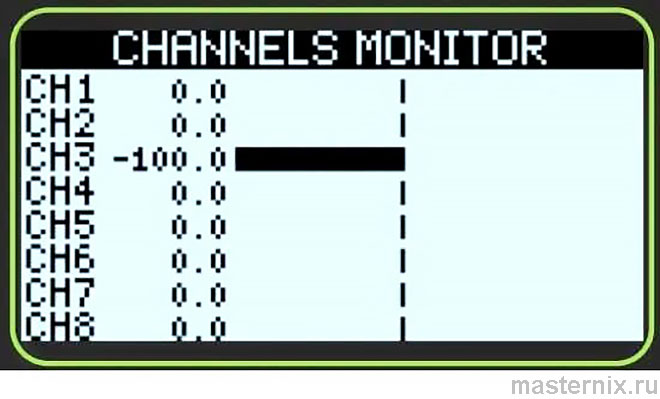

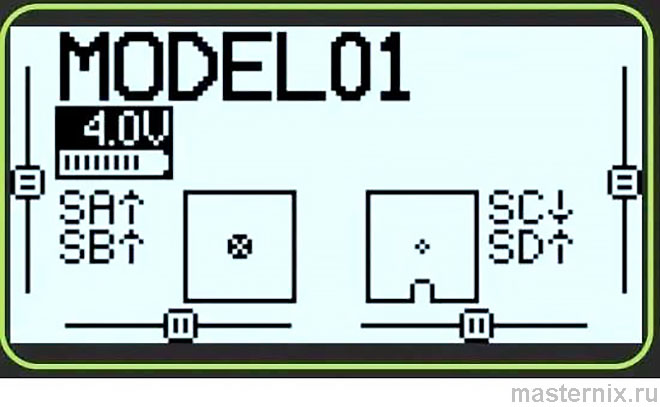

Нажмите 【PAGE】 в главном интерфейсе для переключения между мониторами:

Входной монитор — отображает сигналы от стиков, переключателей, потенциометров.

Выходной монитор — показывает обработанные сигналы, отправляемые на приёмник.

Полезно для отладки: видите, как ваши действия преобразуются в команды для модели. Прозрачно и наглядно.

Питание и зарядка: работа от аккумуляторов 18650

Правильная установка и зарядка батарей

Используйте два аккумулятора 18650 одной марки и модели — с одинаковым внутренним сопротивлением. Это важно для балансировки.

Соблюдайте полярность при установке. T-PRO имеет встроенную зарядку через 【USB-C】.

Индикация зарядки:

• 🟢 Зелёный мигает — батареи не установлены;
• 🟢 Зелёный горит — идёт зарядка;
• ⚫ Зелёный погас — зарядка завершена.

Обновление прошивки: OpenTX, EdgeTX, мультипротокол

Два способа обновления ПО контроллера

Способ 1: через OpenTX Companion (для Windows). Подробно описан в руководстве.

Способ 2: через SD-карту (универсальный):

1. Скачайте прошивку с официального сайта;
2. Скопируйте файл в папку 【FIRMWARE】 на SD-карте;

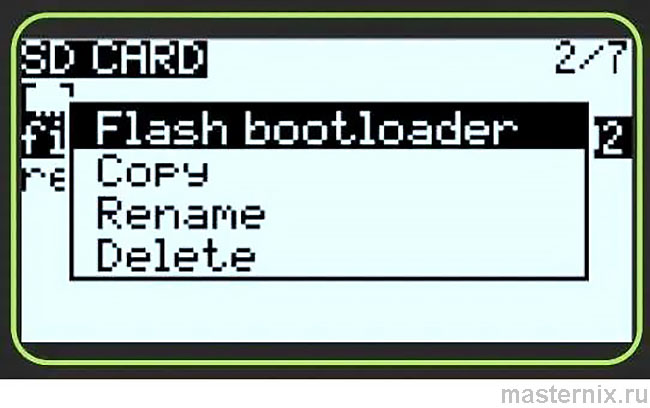

3. Вставьте карту в пульт, найдите файл, удерживайте 【ENT】;
4. Выберите 【Write Firmware】 и подтвердите обновление.

Обновление прошивки модуля JP4IN1

Требуется версия модуля новее 1.2.1.85. Иначе — используйте USB-TTL адаптер.

Алгоритм:

1. Скопируйте прошивку модуля в папку 【FIRMWARE】;
2. Отключите пульт от ПК;

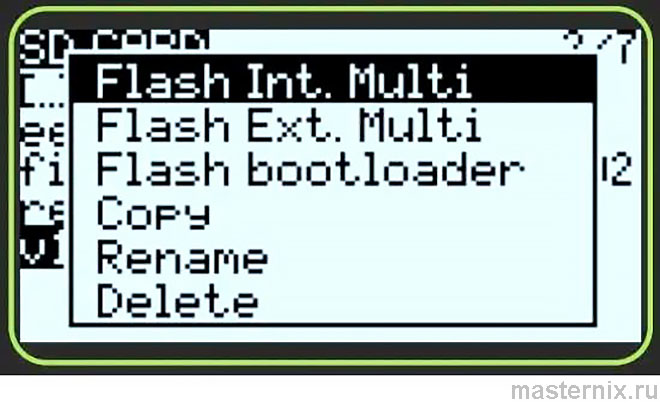

3. На SD-карте выберите файл, удерживайте 【ENT】;
4. 【Flash Int.Multi】 — для внутреннего модуля;
5. 【Flash Ext.Multi】 — для внешнего модуля.

Ссылки для скачивания: github.com/OpenTx, edge-tx.org, downloads.multimodule.org

Безопасность и соответствие: требования FCC и эксплуатация

Условия безопасной эксплуатации

Не используйте T-PRO:

• ⚠️ В плохую погоду: дождь, снег, буря, электромагнитные явления;
• ⚠️ При ограниченной видимости;
• ⚠️ В местах скопления людей, транспорта, линий электропередач;
• ⚠️ При усталости, недомогании, под воздействием веществ;
• ⚠️ Если радио или модель повреждены;
• ⚠️ В зонах с помехами 2,4 ГГц или запретом на радиосвязь;
• ⚠️ При разряженной батарее пульта или модели.

Модели с мощными моторами и вращающимися пропеллерами — источник повышенной опасности. Отключайте питание и снимайте пропеллеры при обслуживании. Это не паранойя — это опыт.

Соответствие стандартам FCC

Устройство соответствует классу B части 15 правил FCC. При возникновении помех:

• → Измените ориентацию приёмной антенны;
• → Увеличьте расстояние между устройствами;
• → Подключите оборудование к другой электросети;
• → Обратитесь к специалисту.

Внимание: несанкционированные модификации аннулируют право на эксплуатацию. Устройство должно принимать любые помехи — это условие работы в общем эфире.

Проверено на соответствие требованиям по радиочастотному воздействию. Разрешено использование в портативном режиме без ограничений.
