Зарядное устройство для АКБ Ермак 771 191 трансформаторное автомат, 6A, 6В/12В. Руководство по эксплуатации

Преимущества трансформаторной схемы

Для каких задач создана модель 771-191

Ермак 771-191 — это классическое трансформаторное ЗУ в пластиковом корпусе. Скажу прямо: если вы ищете надёжное, простое и недорогое решение для подзарядки свинцово-кислотных АКБ 6/12 В, эта модель попадает в точку. Поддерживает батареи ёмкостью 10–80 А·ч — легковые авто, мотоциклы, скутеры, садовая техника.

Трансформаторная схема — это не «устаревшая технология», а проверенная надёжность. Стабильный ток, минимум электроники, устойчивость к скачкам напряжения. Если честно, для гаражного использования это часто выгоднее импульсных аналогов: меньше деталей — меньше поломок.

Стрелочный амперметр и светодиодная индикация дают понятную обратную связь: вы видите ток в реальном времени и понимаете, на какой стадии зарядка. Практика показывает: визуальный контроль снижает риск ошибок новичка.

Ключевые плюсы конструкции

• ★ Пластиковый корпус — лёгкий, не проводит ток, устойчив к коррозии
• ★ Стрелочный амперметр — мгновенная оценка тока без задержек цифрового дисплея
• ★ Поэтапная светодиодная индикация — наглядно отслеживаете прогресс до 100%
• ★ Защита от перегрева и КЗ — базовая безопасность без сложной электроники
• ★ Компактные габариты — удобно хранить в багажнике или гаражном ящике

Звучит убедительно? Да. Но есть нюанс: максимальный ток 6 А — это не для быстрой зарядки больших АКБ. Для батареи 80 А·ч полный цикл займёт 12–14 часов. Зато бережно и безопасно.

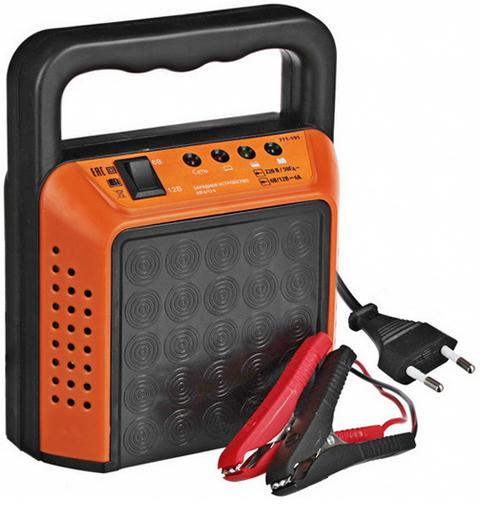

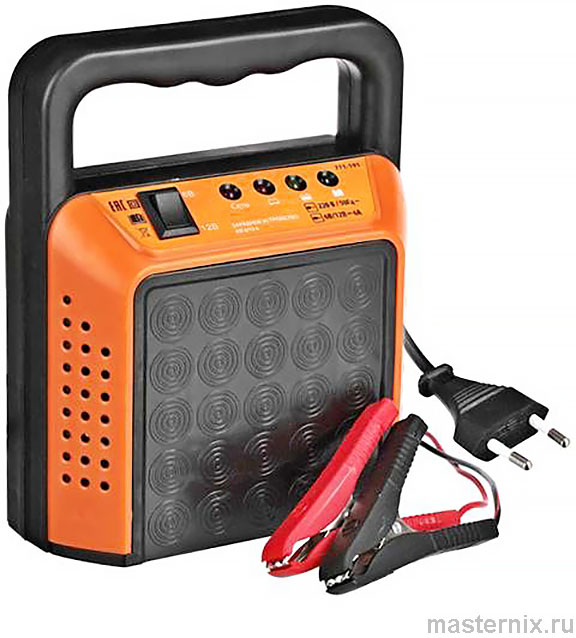

Рис. 1. Общий вид зарядного устройства Ермак 771-191

Полные технические характеристики

Таблица параметров и совместимости

Обратите внимание: диапазон 10–80 А·ч — это важно. Для мотоциклетных АКБ до 10 А·ч ток может быть избыточным. Для грузовых батарей свыше 80 А·ч — зарядка будет очень долгой. Золотая середина — легковые авто 40–60 А·ч.

Критические правила безопасности

Что запрещено категорически

Зарядка АКБ — процесс с выделением водорода. Взрывоопасная смесь, понимаете? Поэтому:

• ✖️ Не курите, не используйте открытый огонь рядом с заряжаемой батареей
• ✖️ Не работайте в закрытых боксах без вентиляции
• ✖️ Не заряжайте одноразовые (неперезаряжаемые) батареи
• ✖️ Не касайтесь красного и чёрного зажимов одновременно
• ✖️ Не подключайте/отключайте АКБ при включённом в розетку ЗУ

Если электролит попал на кожу — смывайте водой с мылом немедленно. В глаза — срочно к врачу. Скрывать не стоит: кислота серьёзно опасна.

Требования к электросети и размещению

Включайте устройство только в заземлённую розетку с предохранителями от перегрузок. Не используйте при повреждённом шнуре, трещинах корпуса или окисленных зажимах.

Важно добавить: в гараже размещайте ЗУ вдали от легковоспламеняющихся материалов. Коммутационные элементы (реле, выключатели) могут давать искру — это нормально, но риск возгорания исключать нельзя.

Конструкция и панель управления

Расположение элементов на корпусе

Передняя панель минималистична: стрелочный амперметр, переключатель 【6В/12В】, ряд светодиодов для индикации прогресса зарядки. Сбоку — выходные зажимы: красный для плюса (+), чёрный для минуса (−).

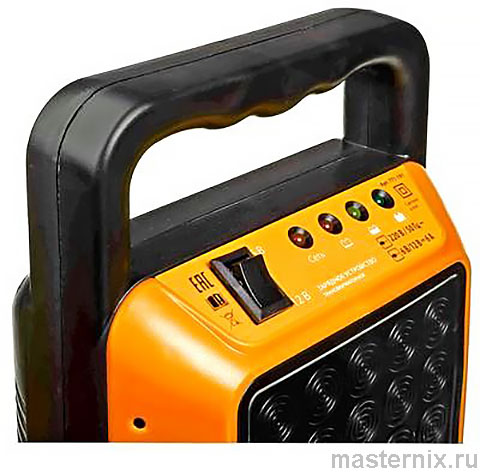

Рис. 2. Органы управления: переключатель напряжения и индикация

Принцип работы индикации

Светодиоды загораются последовательно по мере заряда. Когда загорается зелёный диод у отметки 【100%】 — процесс завершён, устройство можно отключать.

Интересный момент: при включении могут гореть сразу два диода. Это не ошибка — значит, АКБ не полностью разряжена. ЗУ автоматически подстраивается под текущее состояние батареи.

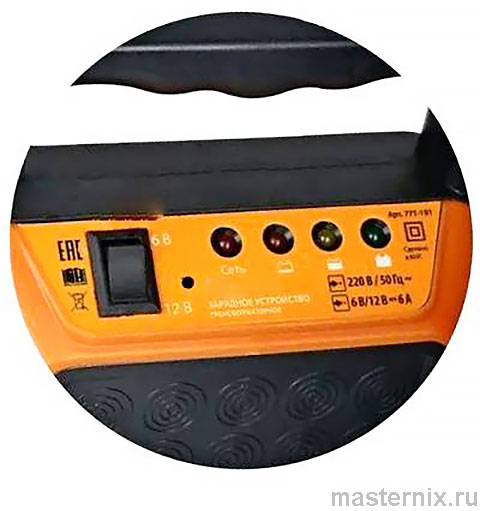

Рис. 3. Индикация процесса: светодиоды загораются по мере заряда

Подготовка АКБ к зарядке

Проверка перед подключением

Перед каждым использованием осмотрите корпус и провода: нет ли трещин, повреждений изоляции, окислов на зажимах. Малейший дефект — риск КЗ, а дальше перегрев или искра.

Если АКБ стоит в авто — отсоедините клеммы бортовой сети. Это правило безопасности: так вы исключите влияние электроники автомобиля и риск повреждения блоков управления.

Очистите клеммы батареи от ржавчины и грязи. Плохой контакт = перегрев зажимов + медленная зарядка. Будем откровенны: 5 минут на подготовку экономят часы нервов.

Пошаговый алгоритм подключения

Правильная последовательность действий

1. Подключите зажимы к АКБ: красный → плюс (+), чёрный → минус (−)
2. Проверьте напряжение батареи (указано на корпусе АКБ)
3. Установите переключатель 【6В/12В】 в соответствующее положение
4. Подключите ЗУ к сети 220 В
5. Дождитесь зажигания первого светодиода — зарядка началась
6. Контролируйте процесс по последовательному включению диодов
7. При загорании зелёного диода 【100%】 отключите ЗУ от розетки
8. Только потом снимите зажимы с АКБ

Важный нюанс: в первый момент ток может скакнуть до 4 А — это нормально, зависит от степени разряда и внутреннего сопротивления батареи. Не пугайтесь, амперметр быстро покажет стабильное значение.

Расчёт времени зарядки

Ориентировочное время = ёмкость АКБ ÷ ток заряда. Для батареи 40 А·ч при токе 6 А — около 7 часов. Но на практике добавьте 20–30%: КПД не 100%, плюс батарея «принимает» ток неравномерно.

Заметьте: холодная АКБ заряжается дольше. При температуре ниже +10 °C время может увеличиться в 1,5 раза. Это физика, а не неисправность.

Контроль процесса по индикаторам

Как читать светодиодную шкалу

Индикация построена по принципу прогресс-бара. Каждый загоревшийся диод — примерно 20–25% заряда. Зелёный у 【100%】 — сигнал завершения.

• → Горит 1 диод: начальная стадия, ток максимальный
• → Горят 2–3 диода: середина цикла, ток плавно снижается
• → Горят 4 диода + зелёный 【100%】: заряд завершён

Если после 10–12 часов зелёный диод не загорается — возможно, АКБ имеет внутреннюю неисправность или сульфатацию. Не мучайте устройство: проверьте батарею нагрузочной вилкой.

Уход и правильное хранение

Регулярное обслуживание своими силами

Чтобы ЗУ служило годами, достаточно простых действий:

• ☑️ Протирайте корпус сухой тканью — без растворителей и абразивов
• ☑️ Продувайте вентиляционные жалюзи от пыли (кистью или сжатым воздухом)
• ☑️ Очищайте зажимы от окислов и смазывайте токопроводящей смазкой
• ☑️ Храните в сухом месте, вне досягаемости детей

Запрещается самостоятельная разборка. Внутри — сетевой трансформатор с напряжением 220 В. Ошибка при сборке = риск поражения током. Доверяйте ремонт только авторизованному сервису.

Гарантия и сервисное обслуживание

Условия гарантийного обслуживания

Производитель даёт 12 месяцев гарантии с даты продажи. Ремонт или замена возможны при соблюдении правил эксплуатации и наличии чека с печатью продавца.

Гарантия не действует, если:

• ✖️ Есть механические повреждения корпуса или кабелей
• ✖️ Видны следы вскрытия или самостоятельного ремонта
• ✖️ Устройство контактировало с водой, агрессивными жидкостями
• ✖️ Отсутствует штамп продавца и дата покупки

Совет: храните чек в отдельном конверте вместе с инструкцией. Потеря документа = потеря гарантии, даже если устройство исправно.

Диагностика типовых проблем

ЗУ не включается или не заряжает

Возможные причины:

• Нет напряжения в розетке — проверьте подключение
• Перегорел предохранитель в сети — замените или вызовите электрика
• Повреждён сетевой шнур — осмотрите на предмет перегибов, разрывов
• Окислены зажимы или клеммы АКБ — очистите контакты

Проверяйте по порядку: от простого к сложному. В 80% случаев проблема в контактах или питании, а не в самом ЗУ.

Зарядка идёт слишком медленно или прерывается

Если ток на амперметре «пляшет» или не растёт — вероятные причины:

• АКБ глубоко разряжена — дайте устройству поработать 1–2 часа
• Сульфатация пластин — батарея требует десульфатации или замены
• Плохой контакт — подтяните зажимы, очистите клеммы

Бывает и так: после 10 часов зарядки диоды не доходят до 【100%】. Это сигнал: ёмкость АКБ снизилась, пора задуматься о замене. Экономия на новой батарее может выйти боком — внезапный отказ в дороге.
