Руководство по эксплуатации видеорегистратора FULL HD CAR DVR K6000 (Atomy)
Руководство / инструкция

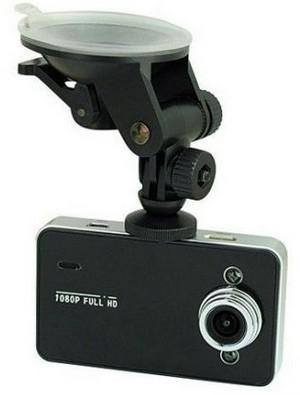

Зачем нужен DVR K6000 и как он защищает водителя
Основное назначение устройства
Видеорегистратор DVR K6000 (Atomy) создан для одной цели — фиксировать всё, что происходит на дороге. Авария, спорная ситуация, попытка мошенничества: записанный материал становится вашим главным аргументом. Никаких «я не помню» или «он первый начал» — только факты в высоком разрешении.
Устройство работает автономно: включается при подаче питания, ведёт циклическую запись, защищает важные файлы от удаления. Компактный корпус не мешает обзору, а 2,7-дюймовый экран позволяет сразу оценить качество съёмки.
Ключевые преимущества модели
- Запись видео в разрешении до 1080FHD (1920×1080) — детали номерных знаков читаются чётко
- Циклическая запись: старые файлы автоматически заменяются новыми, место на карте не заканчивается
- Кнопка 【HOLD】 защищает текущий файл от перезаписи — нажал и спокоен
- Цифровой зум 4× для приближения важных деталей в кадре

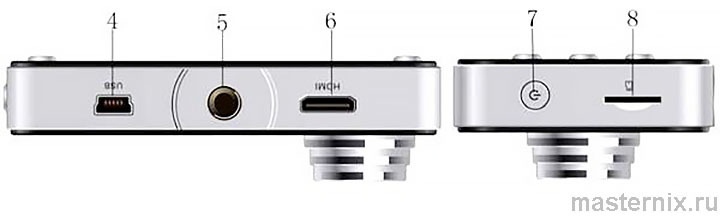

- Интерфейсы USB и HDMI — просмотр на компьютере или телевизоре без конвертации
Комплектация и технические характеристики
Что входит в коробку
Производитель поставляет всё необходимое для быстрого старта:
- Видеорегистратор DVR K6000 (основной блок)
- Холдер (вакуумный держатель) для крепления на лобовое стекло
- Автомобильное зарядное устройство 12 В / 24 В
- Кабель USB для передачи данных и зарядки
- Кабель HDMI для подключения к телевизору
Технические параметры
| Параметр | Значение |
|---|---|
| Дисплей | 2,7" LCD |
| Разрешение видео | 1080FHD 1920×1080 / 1440×1080 / 720p / WVGA / VGA / QVGA |
| Формат видео / Кодек | AVI / MJPEG |
| Разрешение фото | 12 Мп (4032×3024) и ниже |
| Цифровой зум | 4× |
| Карта памяти | microSD (SDHC), до 32 ГБ, класс 4 и выше |
| Интерфейсы | USB, HDMI, ТВ-выход (NTSC/PAL) |
| Дополнительно | Штамп даты/времени, циклическая запись, ночная съёмка |
Как правильно закрепить регистратор на стекле
Пошаговый монтаж
Установка занимает минуту и не требует инструментов. Главное — выбрать место, где устройство не будет перекрывать обзор и останется незаметным.
- Присоедините корпус регистратора к холдеру: вставьте разъём устройства в паз крепления до фиксации
- Слегка смочите присоску водой для лучшего сцепления со стеклом
- Прижмите держатель к чистой поверхности лобового стекла
- Зафиксируйте рычаг присоски в верхнее положение
- Подключите кабель питания к разъёму mini-USB на устройстве
- Проложите провод под обшивкой салона к прикуривателю
Совет: оптимальное место — за зеркалом заднего вида, чуть ниже крепления. Так регистратор не мешает обзору и меньше нагревается на солнце.
Работа с картой памяти: установка и форматирование
Правильная установка microSD
Используйте карты microSD (SDHC) объёмом до 32 ГБ, класс скорости 4 или выше. Перед первым применением обязательно отформатируйте карту средствами регистратора — это гарантирует совместимость файловой системы.
Вставляйте карту строго по направлению стрелок на корпусе. Неправильная ориентация может повредить слот. Для извлечения нажмите плавно на край карты — она отщёлкнется и выйдет из слота.

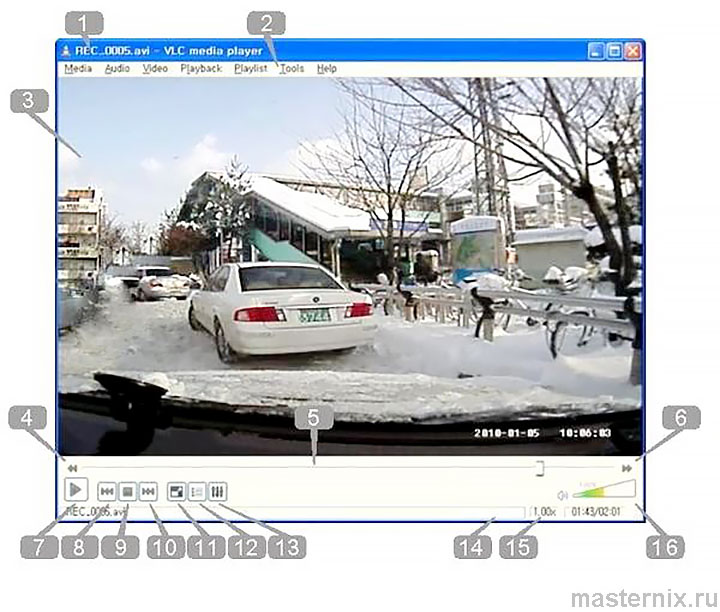

Важно: регистратор форматирует карту в собственный формат, создавая скрытый раздел. Просматривать файлы нужно через штатный плеер VLC или на самом устройстве. Не храните на карте музыку или документы — это приводит к сбоям записи.
Требования к свободному месту
Для стабильной работы на карте должно оставаться не менее 100 МБ свободного пространства. Если место заканчивается — удалите старые файлы или замените карту на более ёмкую.
Включение, зарядка и индикация состояния
Управление питанием
Для включения кратко нажмите кнопку 【POWER】. Для выключения удерживайте ту же кнопку 2–3 секунды. Во включённом состоянии короткое нажатие 【POWER】 включает/выключает LED-подсветку экрана.
Зарядка аккумулятора
Встроенная батарея заряжается двумя способами:
- Через автомобильное зарядное устройство в прикуриватель
- Через USB-порт компьютера с помощью штатного кабеля
Важно: используйте только зарядное устройство 5 В из комплекта. Сторонние блоки с другим напряжением могут повредить электронику.
Индикация заряда
На экране отображается один из четырёх статусов:
- Полностью заряжена
- Заряд наполовину
- Низкий уровень — пора подключать питание
- Разряжена — устройство скоро выключится автоматически
При низком заряде регистратор завершает текущую запись и выключается — это защита от потери данных.
Режимы работы: видео, фото, воспроизведение
Переключение между режимами
Кнопка 【MODE】 циклически переключает три основных функции:
Режим видео: основная функция. Для старта или остановки записи нажмите 【ОК】. Кнопка 【HOLD】 защищает текущий файл от перезаписи — на экране появится иконка замка.
Режим фото: съёмка статичных изображений. Нажмите 【ОК】 для снимка. Доступны таймеры 2 / 5 / 10 секунд для групповых фото.
Режим воспроизведения: просмотр записанных файлов. Навигация — кнопки 【UP】/【DOWN】, старт/пауза — 【ОК】.

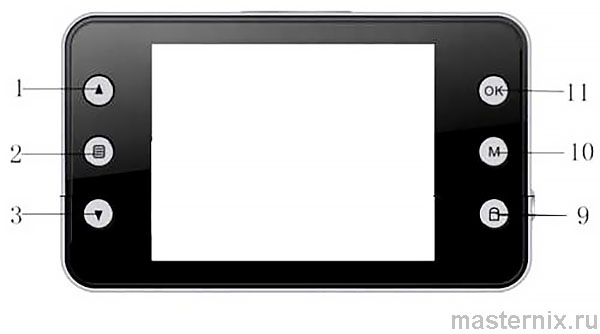

Кнопки управления: краткий справочник
| Кнопка | Функция |
|---|---|
| 【POWER】 | Включение/выключение, управление LED-подсветкой |
| 【MODE】 | Переключение режимов: Видео → Фото → Воспроизведение |
| 【MENU】 | Вход в настройки видео, фото или системы |
| 【UP】/【DOWN】 | Навигация по меню, цифровой зум 4× |
| 【ОК】 | Подтверждение выбора, старт/стоп записи, снимок |
| 【HOLD】 | Защита текущего файла от удаления |
Настройка видеозаписи: разрешение, цикл, экспозиция
Доступ к меню видео
В режиме видео нажмите 【MENU】 для входа в настройки. Навигация — кнопки 【UP】/【DOWN】, изменение параметра — 【ОК】.
Параметры записи
- Разрешение: 1080FHD (1920×1080) / 1080p (1440×1080) / 720p / WVGA / VGA / QVGA. Чем выше разрешение, тем больше деталей, но и больше размер файла
- Цикл записи: Выкл / 3 / 5 / 10 минут — старые файлы перезаписываются при заполнении карты
- Экспозиция: от +2/3 до -2.0 для коррекции яркости в сложных условиях освещения
- Распознавание движения: Вкл/Выкл — автоматический старт записи при движении в кадре (рекомендуется выключать во время езды)
- Запись звука: Вкл/Выкл — работа встроенного микрофона
- Штамп даты/времени: Вкл/Выкл — наложение информации на видео
Важно: при включённом детекторе движения регистратор экономит место, но может пропустить важные моменты во время движения. Для дорожной съёмки лучше использовать циклическую запись.
Параметры фотосъёмки и цифровые эффекты
Настройки фоторежима
В режиме фото нажмите 【MENU】 для доступа к параметрам:
- Разрешение: от 1,3 Мп до 12 Мп (4032×3024)
- Серийная съёмка: Вкл/Выкл — несколько кадров подряд
- Качество: Высокое / Стандартное / Экономичное
- Резкость: Сильная / Стандартная / Мягкая
- Баланс белого: Авто / Солнечно / Пасмурно / Вольфрам / Флуоресцентный
- Цветовой эффект: Цветной / Чёрно-белый / Сепия
- ISO: Авто / 100 / 200 / 400 — чувствительность при слабом освещении
- Стабилизация: Вкл/Выкл — уменьшение дрожания
- Быстрый просмотр: Выкл / 2 / 5 секунд — время отображения снимка после съёмки
Для снимка достаточно нажать 【ОК】. Таймеры 2 / 5 / 10 секунд позволяют сделать фото без смаза от нажатия кнопки.
Управление файлами: удаление, защита, слайд-шоу
Меню режима воспроизведения
В режиме просмотра нажмите 【MENU】 для управления файлами:
- Удалить: удалить выбранный файл или все файлы в категории
- Защита: заблокировать/разблокировать файл. Заблокированные ролики не перезаписываются в циклическом режиме
- Слайд-шоу: автоматический показ фото с интервалом 2 / 5 / 8 секунд
Важно: если файл защищён кнопкой 【HOLD】, его нельзя удалить — сначала снимите блокировку через меню.
Частые проблемы и способы их решения
Таблица диагностики
| Проблема | Возможная причина | Решение |
|---|---|---|
| Нет записи/фото/звука | Неподходящая или неформатированная карта | Используйте microSD класс 4+, отформатируйте в устройстве |
| Устройство зависает | Сбой ПО или переполнение карты | Перезагрузите кнопкой 【RESET】, отформатируйте карту |
| Нет изображения на ТВ через HDMI | Неверное подключение или кабель | Проверьте плотность подключения, используйте штатный кабель |
| Размытое видео или фото | Грязный объектив или неверный фокус | Протрите оптику микрофиброй, проверьте фокусировку |
| Не удаляются файлы | Файлы заблокированы | Снимите защиту через меню 【Protect】 или отформатируйте карту |
| Ошибка «нехватка места» | Много защищённых файлов | Удалите ненужные ролики, освободите ≥100 МБ |
Рекомендации по выбору карты памяти
Большинство сбоев связаны с некачественными или несовместимыми картами. Покупайте microSD известных брендов, класс 4 и выше. Перед использованием обязательно форматируйте карту в регистраторе — это предотвращает ошибки записи.
Уход за устройством и гарантийные условия
Правила эксплуатации
Берегите регистратор от экстремальных температур, влаги и ударов. Не оставляйте под прямыми солнечными лучами — перегрев сокращает срок службы электроники.
Для очистки используйте мягкую безворсовую ткань, слегка смоченную водой. Не применяйте растворители, спирт или абразивы — они повреждают покрытие линзы и экрана.
Не разбирайте устройство самостоятельно — это аннулирует гарантию и может привести к необратимым повреждениям.
Гарантийные условия
Гарантийный срок — 12 месяцев с даты продажи. Бесплатный ремонт предоставляется при соблюдении правил эксплуатации и наличии гарантийного талона.
Гарантия не действует при:
- Механических повреждениях корпуса, разъёмов или экрана
- Попадании влаги, пыли, экстремальных температурах
- Использовании нештатных аксессуаров или карт памяти
- Самостоятельной разборке или модификации устройства
При возникновении вопросов обращайтесь в авторизованный сервисный центр. Для утилизации передайте прибор в специализированный пункт приёма электроники.
