Руководство по эксплуатации интеллектуального зарядного устройства IMAX-B6 / IMAX-B6-mini (на русском языке)

Благодарим Вас за покупку зарядного устройства (ЗУ) B6AC LiPo Balance Charger. Данное ЗУ имеет высоко производительный процессор и специализированное программное обеспечение. Прежде чем приступить к работе с ЗУ необходимо внимательно изучить данное руководство для обеспечения нормальной работы устройства и обеспечения безопасности.

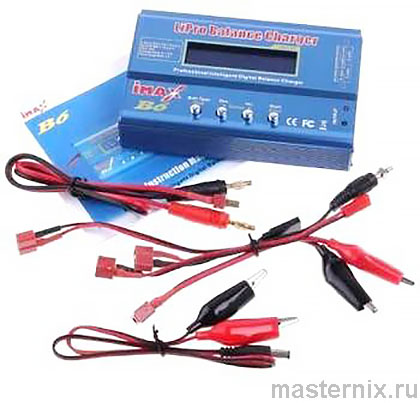

Imax b6 инструкция на русском языке

Содержание инструкции Imax b6 mini

Введение
Особенности
Спецификация
Схема подключения батареи к ЗУ
Предупреждения и правила безопасности
Блок-схема работы зарядного устройства
Установка начальных параметров (установки пользователя)
Зарядка литиевых батарей в режиме CHARGE MODE
Балансировочная зарядка литиевых батарей / balance mode
Быстрая зарядка литиевых батарей / fast charge mode
Режим хранения литиевых батарей / storage control
Разрядка литиевых батарей
Зарядка NICD/NIMH батарей
Разрядка NICD/NIMH батарей
Цикл Зарядка/Разрядка и Разрядка/Зарядка NICD/NIMH батарей
Зарядка PB (свинцовых) батарей
Разрядка PB (свинцовых) батарей
Программа хранения данных
Загрузка данных программы
Различная информация в программах
Сообщения об ошибках и предупреждения
Гарантия и обслуживание

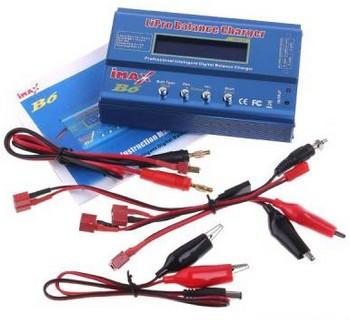

Особенности зарядного устройства IMAX-B6 AC / IMAX-B6-mini

➠ Заряд аккумуляторов Li-ion, Li-Po, LiFe, NiCd, NiMH, PbAcid (свинцовые всех типов)
➠ Полностью автоматический процесс заряда, управляемый микроконтроллером. Отсечка по току и напряжению для литиевых аккумуляторов, по температуре и ?V для никелевых. Для всех типов — выключение по максимальному времени и емкости.
➠ Тренировка NiCd и NiMH. Балансировочный заряд Li-Po аккумуляторов(для батарей с несколькими банками)
➠ Ток заряда до 5А, разряда — до 1А.
➠ Экран с показаниями текущего напряжения, тока, емкости. Выгрузка всех этих параметров на компьютер и построение графиков.
➠ Улучшенное программное обеспечение
Особенностью З.У. IMAX-B6-mini является АВТО-функция, устанавливающая ток в процессе разрядки/зарядки. Особенно это важно для литиевых батарей для предотвращения перезаряда, который может вызвать взрыв батареи вследствие ошибки пользователя. Данная функция позволяет автоматически отключить батарею с подачей аварийного сигнала в случае нарушения нормального режима работы.
➠ Все программное обеспечение этого устройства было протестировано двойным контролем для достижения максимальной безопасности и минимизации возможных проблем. Все параметры ЗУ могут быть сконфигурированы пользователем данного прибора.
Внутренний независимый балансир литиевых батарей
➠ В B6AC используется индивидуальный независимый балансир каждой ячейки. Нет необходимости использовать внешний балансир для балансировки батарей.
Индивидуальная балансировка каждой ячейки во время разрядки
Во время процесса разрядки B6AC может контролировать и балансировать каждую ячейку батареи по отдельности. Если напряжение хотя бы одной ячейки отклонится от нормального значения, процесс будет остановлен автоматически.
➠ Совместимость с различными типами литиевых батарей
B6AC совместим с различными типами литиевых батарей, таких как Li-ion, LiPo и новой серией батарей LiFe.
➠ Режим быстрой зарядки и режим хранения литиевых батарей
Литиевые батареи могут заряжаться для разных целей: в режиме «быстрая зарядка» уменьшается время зарядки, в то время как режим «хранение» контролирует конечное напряжение каждой ячейки для длительного хранения и обеспечения долговременной работы батареи.
➠ Максимальная безопасность
Чувствительность дельта-пикового напряжения (delta-peak sensitivity):
Программа автоматического останова процесса основана на принципе измерения дельта-пикового напряжения. Когда напряжение батареи превысит установленный порог, процесс будет остановлен автоматически.
➠ Автоматическое ограничение времени зарядки
При зарядке NiCd или NiMH батарей Вы можете установить временное ограничение зарядки; данная функция полезна для NiMH батарей с низким собственным сопротивлением и емкостью в режиме зарядки АВТО (AUTO).
➠ Ограничение по емкости
Количество отданной ЗУ энергии постоянно подсчитывается и равно произведению тока на время. Если количество отданной энергии превысит установленный лимит, зарядка будет остановлена автоматически. Эта функция будет доступна при установке данного значения.
➠ Ограничение по температуре батареи*
Электрохимические процессы, происходящие в батарее во время ее заряда/разряда ведут к повышению температуры батареи. Если будет достигнут температурный предел, зарядка будет остановлена автоматически.

* Эта функция доступна при подключении внешнего датчика температуры, поставляемого опционально.

➠ Установка временного лимита:
Вы можете также ограничить время процесса во избежание каких либо возможных повреждений батареи.
➠ Контроль входного питания
Для защиты автомобильного аккумулятора, используемого как источник питания, применяется контроль входного напряжения, подаваемого на ЗУ. Если значение напряжения упадет ниже определенного уровня, работа ЗУ будет остановлена автоматически.
➠ Хранение/загрузка данных
Для удобства пользователя в память ЗУ может быть загружено и храниться до 5-ти программных настроек. Пользователь может изменять эти настройки в любое время.
➠ Цикл заряда / разряда
ЗУ позволяет отрабатывать от 1 до 5 циклов заряда/разряда или разряда/заряда для регенерации батареи и балансирования для поддержания работоспособности батареи.

Спецификация IMAX-B6 AC / IMAX-B6-mini

Входное рабочее напряжение
Постоянный ток: 11.0~18.0 В
Переменный ток: 100~240 В, 50/60Гц
Мощность
Зарядки максимальная 50 Вт
Разрядки максимальная 5 Вт
Ток заряда
0.1~5.0A
Ток разряда
0.1~1.0A
Ток балансировки
300 мA/яч.
Количество ячеек NiCd/NiMH
1~15
Количество ячеек Li-ion/Polymer
1~6
Напряжение батареи Pb:
2 В~20 В
Вес
531 грамм
Размеры
134 * 142 * 36 мм

Предупреждения и правила безопасности

Данные предупреждения и правила безопасности очень важны. Пожалуйста, следуйте им для максимальной безопасности, в противном случае ЗУ или батарея могут быть повреждены и могут стать причиной пожара.

❗👉➨ Никогда не оставляйте включенное ЗУ без внимания. При обнаружении любой неисправности немедленно выключите питание и обратитесь к руководству по эксплуатации.

❗👉➨ Располагайте ЗУ вдали от пыли, влаги, дождя, источника тепла, прямых солнечных лучей и вибрации. Никогда не бросайте ЗУ.

❗👉➨ Номинальное входное напряжение 11-18 В постоянного тока и 110-240 В переменного тока. ЗУ и батареи необходимо располагать на термостойкой, негорючей и не токопроводящей поверхности. Никогда не располагайте ЗУ на сиденье автомобиля, коврике или подобном. Не допускайте расположение легковоспламеняющихся предметов в месте зарядки.

❗👉➨ Проверьте спецификацию и параметры заряжаемой батареи. Если параметры на ЗУ будут заданы неверно, это может вызвать повреждение ЗУ или батареи и вызвать пожарь или взрыв батареи вследствие перезарядки. В случае ошибочного подключения батареи или неправильной эксплуатации ЗУ гарантия не будет распространяться на данное изделие.

NiCd/NiMH
Уровень напряжения: 1.2 В / яч
Допустимый ток быстрой зарядки: 1C-2C (зависит от характеристики ячейки)
Напряжение отключения при разряде: 0.85 В/яч (NiCd), 1.0 В/яч (NiMH)

Li-ion
Уровень напряжения: 3,6 В / яч
Максимальное напряжение зарядки: 4,1 В / яч
Допустимый ток быстрой зарядки: 1C или меньше
Напряжение отключения при разряде: 2,5 В/яч или выше

LiPo
Уровень напряжения: 3,7 В / яч
Перевод A-street
Максимальное напряжение зарядки: 4,2 В / яч
Допустимый ток быстрой зарядки: 1C или меньше
Напряжение отключения при разряде: 3,0 В/яч или выше

LiFe
Уровень напряжения: 3,3 В / яч
Максимальное напряжение зарядки: 3,6 В / яч
Допустимый ток быстрой зарядки: 4C или меньше
Напряжение отключения при разряде: 2,0 В/яч или выше

Pb
Уровень напряжения: 2,0 В / яч
Максимальное напряжение зарядки: 2,46 В / яч (свинцово-кислотный)
Допустимый ток быстрой зарядки: 0,4C или меньше
Напряжение отключения при разряде: 1,75 В/яч или выше

❗👉➨ Во избежание короткого замыкания между зарядными проводами необходимо всегда в первую очередь подключать провода к ЗУ и только после этого к батарее.

❗👉➨ При отключении проводов необходимо соблюдать обратную последовательность.

❗👉➨ Не допускается подключение более одной батареи к ЗУ одновременно.

❗👉➨ Никогда не пытайтесь зарядить или разрядить следующие типы батарей:
- Батарею, состоящую из различных типов ячеек (включая разных производителей).
- Полностью заряженную или слегка разряженную батарею.
- Не заряжаемые батареи (опасность взрыва).
- Батареи, имеющие отличные от NiCd, NiMh, LiPo или Gel (Pb, Lead acid) приемы зарядки.
- Не работающие или поврежденные батареи.
- Батарею, оснащенную микропроцессорной системой заряда или схемой защиты.
- Батарею, установленную на модели и электрически подключенную к другим компонентам модели.
- Батареи, не подходящие (по указанию производителя) для данного ЗУ.

❗👉➨ Перед началом зарядки убедитесь в следующем:
- Выбрана ли программа, подходящая для данного типа батарей?
- Установлен ли соответствующий ток заряда/разряда?
- Проверено ли напряжение на батарее? Литиевые батареи могут быть соединены параллельно и последовательно (т.е. 2 батареи, собранные параллельно могут давать напряжение 3,7 В и 7,4 В при последовательном соединении.
- Проверена ли надежность всех соединений? Отсутствуют ли перекрещивающиеся провода?

❗👉➨ Зарядка Imax b6
- Определенное количество энергии передается батарее во время процесса зарядки. Оно равно произведению тока на время. Максимально разрешенный ток зарядки определяется типом батареи и ее техническими характеристиками, определенными производителем батарей. Для режима быстрой зарядки допускается только те батареи, для которых это оговорено производителем.
- Подсоединение батареи к ЗУ: красный – положительный, черный - отрицательный. Вследствие разницы между сопротивлением кабелей и разъемов, ЗУ не может определить внутреннее сопротивление батареи. Неотъемлемым условием нормальной работы ЗУ является наличие качественных разъемов/контактов (как правило, позолоченных).
- Регулярно, перед зарядкой убедись в правильности метода зарядки/разрядки , предписанного производителем. Особенно это касается литиевых батарей. Особое внимание следует уделять контактам. Не пытайтесь разбирать литиевую батарею. Литивые батареи могут быть собраны последовательно и параллельно. При параллельном соединении емкость сборки будет равна произведению емкости одной батареи на количество батарей в сборке, напряжение остается тем же. Разбаланс напряжений батарей может вызвать взрыв и пожар. Литивые батареи рекомендуется заряжать последовательно.

❗👉➨ Разрядка Imax b6
- Основной цель разряда батареи является уменьшение остаточной емкости или уменьшение напряжения батареи до определенного уровня. Те же меры предосторожности, что и при зарядке, следует уделять при разрядке батарей. Конечное напряжение разряда должно быть корректно установлено во избежание глубокой разрядки батареи. Литивые батареи не должны быть разряжены ниже минимального напряжения, в противном случае это грозит быстрой потерей емкости или повреждению батареи. Как правило, литиевые батареи не нуждаются в разрядке. Достаточно отслеживать минимальное напряжение на батарее для ее защиты.
- Некоторые заряжаемые батареи имеют эффект памяти. Если они были частично использованы и затем не полностью заряжены, они запоминают это значение и затем при последующих зарядках заливаются только частично. Это называется «эффектом памяти». Считается, что NiCd и NiMH батареи страдают данным эффектом. Причем NiCd имеет больший эффект памяти, чем NiMH.
- Рекомендуется разряжать литиевые батареи частично и не допускать полную разрядку.
- Также рекомендуется по возможности сократить число полных разрядок литиевых батарей. Вместо этого лучше заряжать батарею чаще или использовать батарею с большей емкостью.

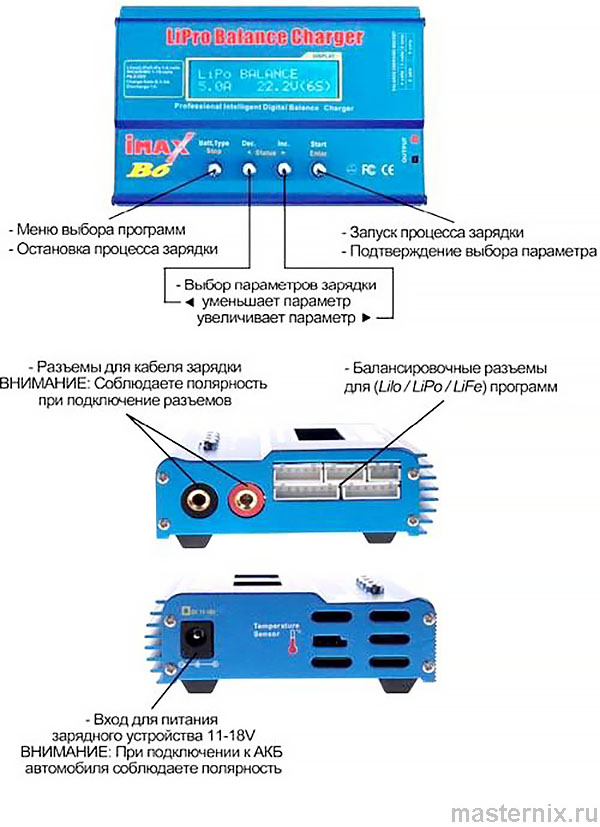

Назначение кнопок и разъемов зарядного устройства

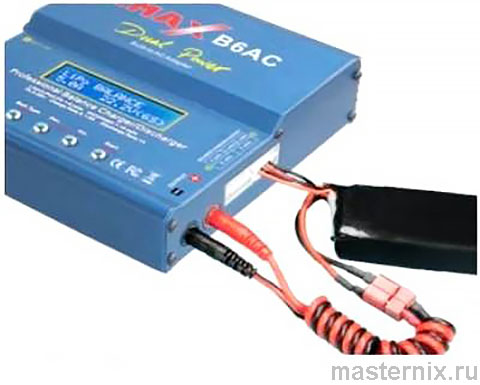

Схема подключения батареи к ЗУ

На этой схеме показано правильное подключение батареи к ЗУ B6AC для режима балансировки.

Предупреждение: Ошибочное подключение может вызвать повреждение ЗУ.

Силовые разъемы должны обязательно подключены быть наряду с балансировочными перед началом балансировки, как показано на рисунке.

Предупреждение: При использовании зажимов типа «крокодил» убедитесь, что они не касаются друг друга.
