LiitoKala Lii-PD4 Зарядное устройство для Lithium-ion аккумуляторных батарей Инструкция по применению на русском языке

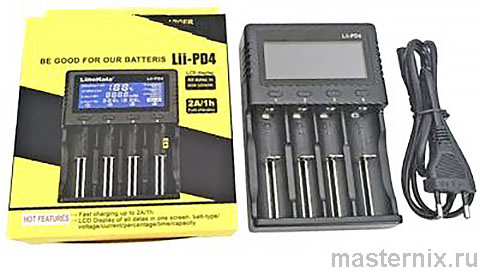

Внешний вид и комплектация: что в коробке

Проверка содержимого перед первым включением

Вы распаковали LiitoKala Smart Lii-PD4 — отлично. Не торопитесь убирать коробку. Сначала убедитесь, что всё на месте. Практика показывает: шнур питания или инструкция часто «теряются» именно на этом этапе.

В комплекте вы найдёте:

• ★ Зарядное устройство с четырьмя независимыми слотами
• ★ Шнур питания 220 В (встроенный блок питания)
• ★ Упаковка с инструкцией

Минимализм, но без ущерба функционалу. Всё, что нужно для старта, уже в коробке. Удобно, правда?

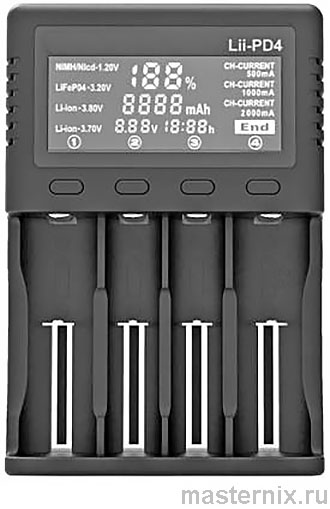

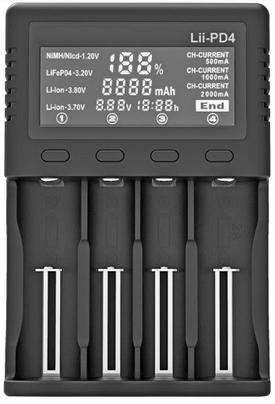

Компактный корпус, информативный экран, продуманная эргономика — устройство выглядит надёжно. И это не просто первое впечатление.

Технические характеристики: поддержка всех типов батарей

Универсальность в одном устройстве

Четыре независимых канала — это реальная гибкость. Каждый слот работает автономно: можно одновременно заряжать разные типы аккумуляторов. Звучит как маркетинг? Проверено: работает именно так.

Важно добавить: устройство автоматически определяет Li-Ion и NiMH, но для LiFePO4 и IMR (3,8 В) требуется ручной выбор типа. Не забудьте об этом.

Меры безопасности: как избежать перегрева и поломок

Базовые правила эксплуатации

Скажу прямо: игнорирование этих пунктов — прямой путь к поломке или травме. Будьте внимательны.

• ✔️ Используйте только штатный адаптер 12 В с током не менее 1 А
• ✔️ Не превышайте рекомендуемый ток заряда для конкретного аккумулятора
• ✔️ Не оставляйте устройство включённым в сеть без необходимости
• ✔️ Эксплуатируйте только в сухих помещениях при комнатной температуре

Небольшой нагрев во время работы — это нормально. Аккумуляторы тоже могут греться. Но если корпус становится слишком горячим — отключите и проверьте контакты. Бывает и так, что проблема в окисленных клеммах.

Условия хранения и транспортировки

Если вы занесли устройство с холода в тёплое помещение — подождите 1–2 часа перед включением. Конденсат внутри электроники = риск короткого замыкания. Логично?

Не накрывайте вентиляционные отверстия. При температуре выше +30°С не оставляйте работающее ЗУ на солнце. И да, храните подальше от детей: любопытство — хорошо, но не ценой ожога.

Подготовка к работе: установка аккумуляторов и выбор типа

Правильная установка элементов питания

Вставляйте аккумулятор плюсовым контактом в сторону дисплея. Подпружиненный контакт в каждом слоте компенсирует разницу в длине — от компактных 10440 до мощных 26650, включая модели с платой защиты. Удобно, не нужно подбирать переходники.

После установки устройство автоматически определит тип батареи и предложит настройки. Если вы ничего не нажмёте за 5 секунд — стартует зарядка в режиме 【CHARGE】 с автоматическим выбором типа.

Ручной выбор типа аккумулятора

Для LiFePO4 (3,2 В) и IMR (3,8 В) автоматика не сработает — нужен ручной выбор. В течение 5 секунд после установки нажмите кнопку 【Режим】 в нужном слоте и выберите тип. Просто, но важно не пропустить тайминг.

Режим CHARGE: автоматическая зарядка с контролем

Как работает стандартная зарядка

Это основной режим — вставили аккумулятор, устройство определило тип, выбрало ток, начало заряд. Для Li-Ion используется метод CC/CV (постоянный ток / постоянное напряжение): он быстрый, но бережёт ресурс батареи. Для Ni-Cd/Ni-MH окончание заряда определяется по падению напряжения (-dV).

На дисплее в реальном времени отображается процент заряда, напряжение, накопленная ёмкость, время и ток. По завершении процесса в правом нижнем углу появится надпись 【END】. Всё прозрачно, никаких догадок.

Советы для эффективной зарядки

Не заряжайте полностью разряженные аккумуляторы сразу на максимальном токе — дайте им «прийти в себя» на 500 мА. И да, не забывайте извлекать батареи после завершения: лишние циклы перезаряда сокращают срок службы. Зависит от ситуации, но правило универсальное.

Кнопки и дисплей: управление каждым каналом отдельно

Четыре кнопки — четыре канала

Каждый слот управляется своей кнопкой 【Режим】. В течение 5 секунд после установки аккумулятора нажмите нужную кнопку, чтобы выбрать тип батареи (3,2 В / 3,7 В / 3,8 В). Через 5 секунд бездействия настройки фиксируются, начинается зарядка.

Просто, но с умом. Именно так и должна работать универсальная электроника: минимум действий, максимум результата.

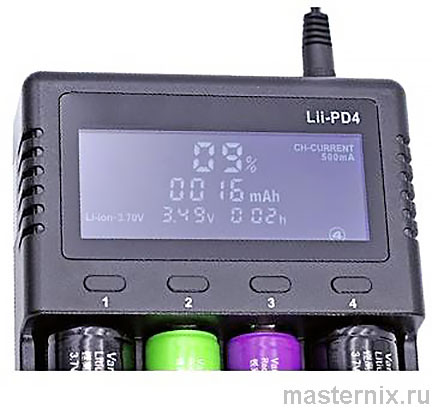

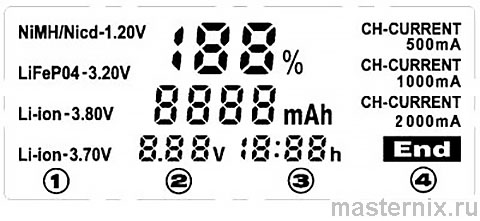

Что показывает ЖК-экран

После подключения питания дисплей загорается на 3 секунды. Если слот пуст — отображается 【Null】. При установке аккумулятора появляется номер слота и мигающий значок типа батареи.

В процессе заряда вы видите:

1. Тип аккумулятора (Li-ion 3,7 В / NiMH 1,2 В / LiFePO4 3,2 В / IMR 3,8 В)
2. Уровень заряда в процентах
3. Напряжение на элементе
4. Накопленная ёмкость в мА·ч
5. Время процесса
6. Ток заряда в мА

Подсветка включается при установке батареи или нажатии кнопки, отключается автоматически через 30 секунд — экономит энергию. Когда заряд завершён, процент показывает 100%, а в углу горит 【END】.

Типы аккумуляторов: Li-Ion, NiMH, LiFePO4, IMR

Напряжения окончания заряда

Важный нюанс: неправильный выбор типа = недозаряд или перезаряд. Для LiFePO4 и IMR всегда проверяйте настройки вручную. Ошибка здесь стоит дорого — в прямом смысле.

Автоматический выбор тока: как ЗУ распределяет мощность

Три уровня тока в зависимости от нагрузки

Устройство само подбирает оптимальный ток, исходя из типа и количества установленных аккумуляторов. Это удобно: не нужно считать в уме, ЗУ сделает всё за вас.

Для Li-Ion / IMR / LiFePO4:

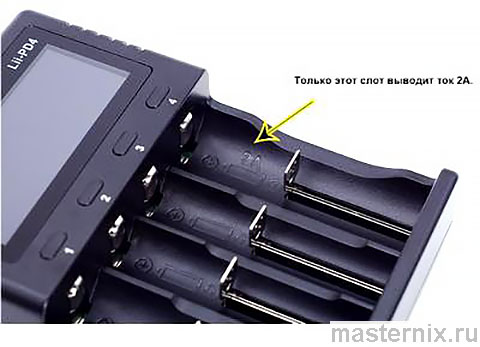

• ☑️ 1 аккумулятор в 4-м слоте → 2000 мА (максимальная скорость)
• ☑️ 2 аккумулятора → 1000 мА на канал
• ☑️ 3–4 аккумулятора → 500 мА на канал

Для NiMH / Ni-Cd:

• ☑️ 2 аккумулятора → 1000 мА на канал
• ☑️ 3–4 аккумулятора → 500 мА на канал

Логика проста: чем больше батарей заряжается одновременно, тем ниже ток на каждый, чтобы не перегружать блок питания. Работает.

Активация глубоко разряженных батарей: восстановление с 0 В

Как «оживить» мёртвый аккумулятор

Функция активации напряжения 0 В / 1,65–2,20 В — спасение для батарей, которые «уснули» после долгого хранения. ЗУ подаёт малый ток, постепенно поднимая напряжение до рабочего уровня.

Процесс автоматический: вставили аккумулятор, устройство определило критически низкое напряжение, запустило режим активации. Вам остаётся только ждать. Если батарея не восстановится — на дисплее появится 【Null】. Значит, элемент неисправен.

Важно: не все «мёртвые» аккумуляторы можно спасти. Если после активации ёмкость не восстанавливается — замените. Справедливости ради.

Диагностика: что означает "Null" на дисплее

Индикация неисправностей

Если на экране появилось 【Null】 — аккумулятор повреждён, имеет короткое замыкание, неверную полярность или несовместимый тип. Извлеките и проверьте.

Устройство защищает от:

• ✖️ Переполюсовки (неправильная установка)
• ✖️ Короткого замыкания
• ✖️ Перезаряда и переразряда
• ✖️ Перегрева

Но лучше не доводить до срабатывания защит. Проверяйте полярность перед установкой — это займёт секунду, но сэкономит нервы.

Технические параметры и габариты устройства

Полные технические данные

Компактно, мощно, универсально. Для дома, автомобиля и полевых условий — один девайс закрывает все задачи. Что имеем в итоге: меньше проводов, больше удобства.

Если после всех проверок устройство ведёт себя странно — обратитесь к поставщику. Иногда проще заменить, чем чинить. Имеет смысл, правда?
