Автоматическое зарядно-предпусковое устройство для автомобильных аккумуляторных батарей ЗУ-75А ООО НПП "Оборонприбор" г. Рязань. Инструкция пользователя

Устройство зарядное ЗУ-75А ОО НПП «Оборонприбор» г. Рязань. Инструкция пользователя

В связи с совершенствованием схемного решения производитель может вносить изменения в конструкцию и электрическую схему устройства. Это нормальная практика — технологии не стоят на месте, и устройство становится надёжнее.

Назначение и сфера применения

Какие батареи можно заряжать

ЗУ-75А создано для зарядки автомобильных кислотных аккумуляторных батарей с номинальным напряжением 12 В и ёмкостью от 45 до 90 А·ч. Устройство работает от сети переменного тока 220 В, 50 Гц — стандартная розетка в гараже или дома.

Важный момент: зарядное не предназначено для перезарядки неперезаряжаемых батарей. Попытка использовать его не по назначению — риск повреждения и батареи, и самого устройства. Практика показывает: лучше заранее проверить тип АКБ, чем разбираться с последствиями.

Условия эксплуатации: закрытые проветриваемые помещения, температура от -10 °С до +35 °С, влажность до 85%. Выносить на мороз или оставлять под дождём — не лучшая идея. Впрочем, это стандартные требования для большинства сетевых устройств.

Технические характеристики

Полные данные для оценки возможностей

(!) Запрещается эксплуатация при повреждении шнура питания. Это не формальность — риск поражения током реален.

Комплектация поставки

Что вы найдёте в коробке

• ✓ Зарядное устройство с соединительными проводами — 1 шт.
• ✓ Зажимы для подключения к АКБ (красный 【+】, чёрный 【-】) — 2 шт.
• ✓ Упаковка — 1 шт.
• ✓ Инструкция пользователя — 1 шт.

Всё необходимое для старта. Батарейки не требуются — устройство сетевое. Удобно, правда?

Требования безопасности

8 правил, которые сохранят здоровье и имущество

При зарядке кислотных АКБ выделяются взрывоопасные газы. Проветривайте помещение периодически — это не прихоть, а необходимость. Звучит убедительно?

• ⚠️ Не снимайте кожух устройства во время работы
• ⚠️ Запрещён ремонт устройства аварийного отключения
• ⚠️ Не замыкайте и не блокируйте механический предохранитель
• ⚠️ Размещайте ЗУ на расстоянии ~1 метра от заряжаемой батареи
• ⚠️ Отключайте от сети перед подключением/отключением АКБ
• ⚠️ Не оставляйте заряжаемый аккумулятор без надзора надолго

Справедливости ради: эти ограничения типичны для всех зарядных устройств. Ничего сверхъестественного, просто здравый смысл.

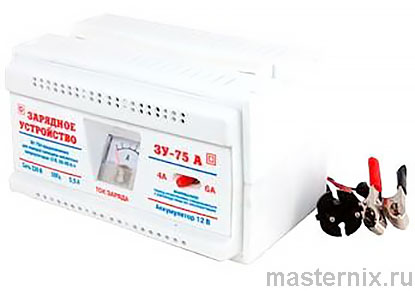

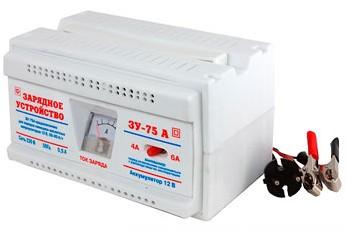

Конструкция и элементы управления

Расположение функциональных зон

Устройство состоит из корпуса, внутри которого размещены трансформатор и элементы электрической схемы. На передней панели расположены:

• ★ Двухпозиционный переключатель зарядного тока
• ★ Индикатор тока с пределом показаний 0–10 А

На задней стенке: устройство защитного отключения, выходные провода с клеммами 【+】 (красный) и 【-】 (чёрный), сетевой шнур с креплением типа Y.

Подготовка к работе

Алгоритм подключения за 3 минуты

Установите зарядное устройство на расстоянии около 1 метра от аккумулятора. Присоедините красный зажим к клемме 【+】 АКБ, чёрный — к клемме 【-】.

Установите переключатель тока в положение, соответствующее выбранному значению зарядного тока. Подключите ЗУ к сети 220 В — устройство готово к работе.

(!) При зарядке аккумулятора без снятия с автомобиля: отключите клемму 【+】 от бортовой сети, клемму 【-】 от «массы» не отключайте. Красный зажим ЗУ соедините с клеммой 【+】 АКБ, второй провод — к «массе» автомобиля вдали от двигателя, топливной магистрали и аккумулятора. Это логично: так вы избегаете короткого замыкания.

Процесс зарядки и контроль параметров

Как читать показания амперметра и определять окончание

После подключения к сети процесс зарядки начинается автоматически. Следите за показаниями амперметра:

• ✔️ Положение переключателя 【4А】: ток в пределах (4±1) А в зависимости от степени разряда
• ✔️ Положение переключателя 【6А】: ток в пределах (6±1) А
• ✔️ Не рекомендуется заряжать током более 10% от ёмкости АКБ — придерживайтесь рекомендаций производителя

Окончание зарядки определяется приблизительно по времени (порядка 8 часов) и падению тока до значений 1–2 А. Окончательно — по плотности электролита. Что имеем в итоге? Полностью заряженная батарея готова к работе.

После завершения: отключите ЗУ от сети, отсоедините зажимы. Всё просто.

Техническое обслуживание и хранение

Уход за зажимами и условия хранения

Содержите подключающие зажимы в чистоте: попадание кислоты вызывает коррозию и нарушает электрический контакт. Рекомендуется смазывать зажимы смазкой типа 【Литол】 — это значительно снижает вероятность окисления. Проверено.

Условия хранения:

• ★ В упаковке: температура от -50 °С до +50 °С, влажность ≤85%
• ★ Без упаковки: сухие помещения, температура от -10 °С до +50 °С, влажность ≤60%

Если устройство не используется долго — уберите в шкаф. Простое решение, но работает.

Диагностика неполадок

Таблица быстрых решений

(!) Защитное отключение: при коротком замыкании или переполюсовке через несколько секунд срабатывает биметаллический предохранитель. Для восстановления работоспособности защёлкните предохранитель в исходное положение.

Внимание! Устройство оснащено защитой от перегрева. При превышении пороговой температуры в процессе заряда срабатывает защитное отключение. Работа возобновится автоматически после снижения температуры. Это серьёзный аргумент в пользу безопасности.

Гарантийные обязательства

Срок гарантии и сервисное обслуживание

Изготовитель гарантирует нормальную работу устройства в течение 12 месяцев со дня продажи при соблюдении правил эксплуатации. При обнаружении производственных дефектов обращайтесь к изготовителю ООО «НПП «ОБОРОНПРИБОР» по адресу: г. Рязань, ул. Военных автомобилистов, 10.

В течение гарантийного срока неисправности, не вызванные нарушением правил эксплуатации, устраняются бесплатно. При отсутствии на гарантийных талонах даты продажи с печатью магазина срок гарантии исчисляется с даты выпуска прибора.

Замечания и предложения отправляйте по адресу изготовителя. Обратная связь помогает улучшать продукт — это работает.
