Стабилизатор сетевого напряжения HUTER 400GS: технические характеристики, упаковка, внутреннее устройство, тестирование и заключение
Стабилизаторы сетевого напряжения используются для защиты электронных устройств от колебаний напряжения в электрической сети. В то время как импульсные источники питания бытовой техники относительно устойчивы к перепадам напряжения, оборудование газовых котлов требует дополнительной защиты. Однофазный релейный стабилизатор напряжения HUTER 400GS разработан для применения в таких условиях. Максимальная мощность нагрузки стабилизатора составляет 400 Вт.
Технические характеристики
-
Тип устройства: релейный стабилизатор сетевого напряжения.
-
Максимальная мощность: 450 Вт при входном напряжении 190 В или 300 Вт при 130 В.
-
Диапазон входного напряжения: от 110 до 260 В, частота 50 Гц.
-
Диапазон выходного напряжения: 220 В ± 8 %.
-
Коэффициент полезного действия (КПД): не менее 97 %.
-
Время переключения: 5–7 мс.
-
Выходные розетки: 2 шт., тип CEE 7.
-
Индикация напряжения: имеется.
-
Габаритные размеры: 265 х 170 х 110 мм.
-
Тип монтажа: настенный.
-
Масса: 3 кг.
Упаковка и комплект поставки
Стабилизатор поставляется в картонной коробке с цветной полиграфией, содержащей информацию на русском языке. Несмотря на немецкое написание бренда, устройство произведено в Китае. Для защиты содержимого коробки используются пенопластовые вставки.
Гарантия на изделие составляет 3 года. Комплект поставки включает стабилизатор и паспорт устройства. Сетевой шнур модели HUTER 400GS несъёмный, длиной 150 см, с тремя жилами сечением 0,75 мм². В паспорте содержится информация о характеристиках изделия, эксплуатации, подключаемых устройствах и адресах сервисных центров.
Внешний вид изделия

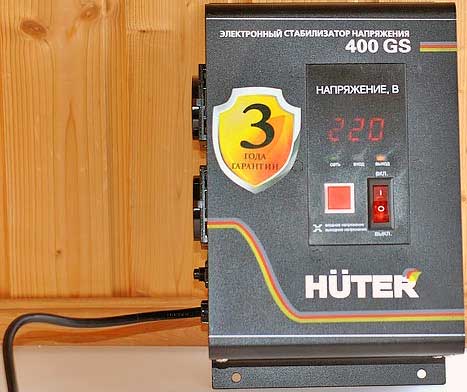

Корпус стабилизатора выполнен из листовой стали толщиной 1 мм, что обеспечивает прочность и экранирование от электромагнитных помех. Окраска корпуса — порошковая. На передней панели расположен ЖК-дисплей для индикации входного и выходного напряжения, а также три светодиодных индикатора. Для переключения между отображением входного и выходного напряжения предусмотрена красная квадратная кнопка, вторая кнопка служит для включения стабилизатора.
Корпус соединяется с крепежной угловой пластиной сверху и снизу через четыре отверстия диаметром 6 мм. Для монтажа предусмотрены соответствующие крепежные элементы. На левой боковой грани сгруппированы основные интерфейсы: две выходные розетки типа CEE 7, токовый размыкатель и входной сетевой кабель с заземлением. Правая грань корпуса не используется.
Входная вилка рассчитана на максимальный ток 16 А и имеет удобный уступ для извлечения.
Внутреннее устройство
Корпус стабилизатора разбирается на четыре детали, скреплённые винтами М4. Внутри корпуса также окрашены все элементы. Устройство имеет степень защиты IP20 и предназначено для эксплуатации в помещениях.
На переднем листе размещена плата с основной электроникой, включающей контроллер и управление экраном. На заднем листе расположен тороидальный сетевой трансформатор и вертикальная плата с силовыми реле. Варистор для защиты от высоковольтных импульсов отсутствует.
Трансформатор надёжно закреплён болтом с резиновой прокладкой и охлаждается за счёт естественной циркуляции воздуха через прорези в корпусе. Тороидальная конструкция трансформатора обеспечивает меньшие поля рассеивания, более высокий КПД и меньший нагрев по сравнению с броневым трансформатором.
Защита от короткого замыкания осуществляется токовым размыкателем, а для предотвращения перегрева трансформатора предусмотрено автоматическое отключение по датчику температуры. На плате с силовыми реле установлены модели jrd-s-112d на ток 10 А, которые подключают соответствующую обмотку трансформатора в зависимости от входного напряжения.
Эксплуатация и тестирование
Тестирование стабилизатора проводилось с использованием ЛАТР (линейный автотрансформатор) мощностью 2 кВт, мультиметра, вольтметра, регулируемой нагрузки и ваттметра. В соответствии с документацией, входное напряжение должно находиться в диапазоне от 110 до 260 В, а выходное — в пределах 220 В ± 8 %. Однако результаты измерений показали, что выходное напряжение стабилизатора варьируется в диапазоне 202–238 В, что соответствует отклонению 220 В ± 10 %.
Стабилизатор подаёт напряжение на выход с задержкой в 3 секунды, а обмотки переключаются быстро с характерными щелчками реле. При входном напряжении ниже 90 В или выше 270 В нагрузка отключается. При входном напряжении 220 В стабилизатор способен обеспечить мощность до 700 Вт, что превышает заявленную.
Заключение
Стабилизатор сетевого напряжения HUTER 400GS подходит для использования с системами отопления и газовыми котлами. Устройство обладает компактным и прочным корпусом, а также удобным настенным монтажом. Однако отсутствие варистора и отклонение выходного напряжения до 10 % вместо заявленных 8 % могут рассматриваться как недостатки.
Плюсы:
-
Две розетки.
-
Тороидальный трансформатор.
-
Мощность выше заявленной.
-
Удобный настенный монтаж.
Минусы:
-
Отсутствие варистора.
-
Отклонение выходного напряжения до 10 %.
-
Большая масса, отсутствие метизов для крепления.
