Радиоуправляемый вертолёт JJRC JX01: технические характеристики, особенности конструкции и эксплуатации
Радиоуправляемый вертолёт JJRC JX01 представляет собой модель, предназначенную для начального уровня обучения пилотированию. В данной статье рассмотрены технические характеристики, особенности конструкции, а также эксплуатационные параметры устройства.
1. Упаковка и комплектация
Вертолёт JJRC JX01 поставляется в коробке из плотного гофрированного картона, которая имеет матовое полиграфическое оформление. На упаковке представлена техническая информация об изделии, выполненная на английском языке. Рекомендуется проверить целостность защитных пломб на коробке при покупке. Модель выпускается в двух цветовых вариантах: с красной и синей кабиной. Внутри коробки содержимое размещено на тонком блистере и надёжно закреплено.
Комплектация включает следующие элементы:
-
Радиоуправляемый вертолёт JJRC JX01.
-
Руководство по эксплуатации на русском и казахском языках.
-
USB-кабель.
-
Крестовая отвёртка.
-
Пульт дистанционного управления.
-
Запасные лопасти для винтов и хвостовой винт.
2. Технические характеристики
Основные технические характеристики вертолёта JJRC JX01 включают:
-
Тип двигателя: электрический.
-
Основной цвет: красный.
-
Наличие подсветки: да.
-
Камера: отсутствует.
-
Совместимые операционные системы: отсутствуют.
-
Радиус действия пульта дистанционного управления: 20 метров.
-
Датчики: гироскоп.
-
Производитель: Китай.
-
Гарантия: 3 месяца.
3. Внешний вид и особенности конструкции
Корпус вертолёта JJRC JX01 имеет комбинированный состав: боковые части изготовлены из алюминия толщиной 0,5 мм, а остальные элементы — из пластика. Вес вертолёта без аккумулятора составляет 50 грамм, а с аккумулятором — 59 грамм. Длина от кончика лопастей основных винтов до хвостового мотора составляет 26 см, ширина — 19 см, высота — 11,5 см.

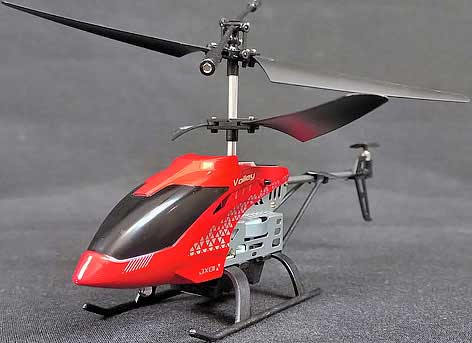

Кабина вертолёта изготовлена из пластмассы красного цвета и имеет глянцевое покрытие. На передней части кабины нанесён рисунок, создающий плавный переход от металлической рамы к пластиковой части. На каждой боковине кабины нанесены надписи Volley и наименование модели JX01.
Шасси вертолёта выполнено в виде двух параллельных лыж из чёрного пластика. Между лыжами расположена корзина для аккумулятора, которая обеспечивает его надёжную фиксацию. На нижней части корпуса нанесена наклейка с технической информацией.
В верхней части вертолёта установлены два винта с пластиковыми лопастями. Нижний винт закреплён на металлической штанге, а верхний имеет возможность движения вверх-вниз. Над винтами расположена балансирующая ось, связанная пластиковыми тягами с верхним винтом. Хвостовая балка выполнена из металлической трубки диаметром 4 мм и имеет стабилизатор треугольной формы. На конце хвостовой балки установлен двухлопастной рулевой винт.
С левой стороны вертолёта расположен разъём для подключения аккумулятора. Включение вертолёта осуществляется с помощью двухпозиционного ползунка, расположенного справа. Управление вертолётом осуществляется с помощью джойстика, который питается от трёх батареек типа АА.
4. Эксплуатация и тестирование
Перед полётом необходимо зарядить аккумулятор вертолёта с помощью специального кабеля, входящего в комплект. Время зарядки составляет около 1 часа. Аккумулятор имеет маркировку HPY 752030, напряжение 3,7 В и ёмкость 300 mAh.
Сопряжение джойстика с вертолётом осуществляется путём передвижения ползунка на вертолёте в положение ON. После этого необходимо включить джойстик и дождаться, пока светодиодный индикатор на нём загорится ровным светом.
Управление вертолётом осуществляется с помощью джойстиков, расположенных под большими пальцами рук. Левый джойстик отвечает за перемещение вертолёта вверх и вниз, а правый — за перемещение влево и вправо. Также на джойстике имеются кнопки точной настройки, которые используются для стабилизации вертолёта.
Радиус действия пульта дистанционного управления составляет 20 метров, что достаточно для полётов на открытой местности. Шум от винтов умеренный, что позволяет использовать вертолёт в помещениях.
При полностью заряженном аккумуляторе продолжительность полёта составляет 6 минут. В комплекте имеются запасные лопасти для винтов.
5. Разборка
Для разборки вертолёта необходимо снять кабину, которая держится на двух штифтах. Пространство под кабиной занимает плата управления с тонкими проводами. Плата содержит не распаянные участки, что может указывать на использование микросхемы в аналогичных устройствах.
Основным недостатком вертолёта является слабый аккумулятор, что ограничивает продолжительность полёта. Рекомендуется рассмотреть возможность замены аккумулятора на более ёмкий, например, типа 18650, однако это может потребовать модификации конструкции вертолёта.
Заключение
Радиоуправляемый вертолёт JJRC JX01 является интересным и доступным устройством для начального уровня обучения пилотированию. Он обладает лёгкостью, манёвренностью и яркими расцветками, что делает его заметным на открытой местности. Однако слабый аккумулятор ограничивает продолжительность полёта, что может потребовать дополнительных затрат на приобретение запасных аккумуляторов или модификации устройства. В целом, JJRC JX01 представляет собой хорошее решение для начинающих пилотов.
