Обзор тепловизора Infiray T2S+
В данном обзоре представлен анализ тепловизора Infiray T2S+, современного устройства, предназначенного для визуализации температурных распределений в различных средах. Этот прибор, благодаря своим техническим характеристикам и функциональным возможностям, является незаменимым инструментом для специалистов в области тепловизионной диагностики и контроля.
Заводская упаковка и комплектация
Тепловизор поставляется в компактной черной картонной упаковке с тиснением и логотипом производителя. Внутри упаковки находится поролоновый ложемент, который обеспечивает надежную защиту устройства. Комплектация включает чехол с резиновым покрытием, два кабеля для подключения к смартфону, инструкцию по эксплуатации, благодарственную карточку и набор наклеек. Чехол имеет форму шестигранных сот и оснащен хлястиком на молнии с логотипом производителя. Внутри чехла предусмотрена сеточка для хранения удлинителей. Также в комплекте поставляется письмо от производителя с информацией о социальных сетях Infiray, наклейки с логотипом и таблица с перечнем измерительных устройств на рынке.
Технические характеристики
Основные технические параметры тепловизора Infiray T2S+ включают:
-
Разрешение матрицы: 256x192 пикселей
-
Угол обзора: 33°
-
Частота кадров: 25 Гц (фактически 21 Гц)
-
Диапазон измерения температуры: от -20°C до 120°C и от 120°C до 450°C
-
Точность измерения: ±2°C
-
Габариты: 26x26x26,6 мм
Внешний вид и конструкция

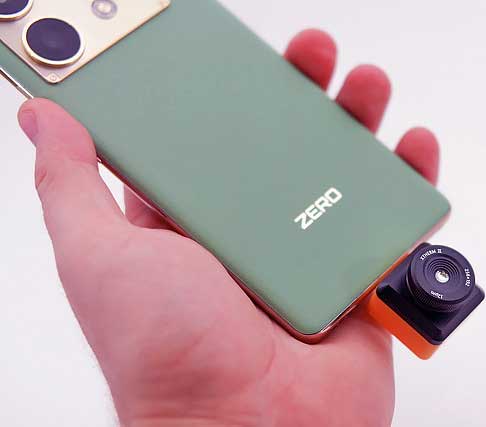

Тепловизор Infiray T2S+ выполнен в форме кубика с размерами 26x26x26,6 мм. Устройство оснащено крупноформатной матрицей с разрешением 256х192 пикселей и размером пикселя 12 мкм. Высокое разрешение позволяет получать детализированные изображения с мелкими элементами. Подключение к смартфону осуществляется через разъемы Type-C (для Android) и Lightning (для iPhone). Цветовая гамма корпуса выполнена в желто-черном цвете.
Тепловизор оснащен мануальным объективом с фокусным расстоянием 4 мм и полем зрения 42° x 32.1°. Для настройки фокуса используется кольцо на объективе. Производитель предусмотрел переходник для устройств с устаревшими MicroUSB разъёмами, а также провод Type-C (папа) – Type-C (мама) для выноса устройства за пределы корпуса.
Мобильное приложение
Для работы с тепловизором используется мобильное приложение Xtherm infrader, доступное для скачивания в Google Play. Приложение поддерживает широкий функционал, включая выбор цветовой палитры, отображение температурной шкалы, маркировку точек съема температуры и выделение случайных участков. В верхней части экрана предусмотрены 5 вкладок:
-
Основные настройки: сигнализация по температуре, единицы измерения, коррекция температуры, выбор показателя излучения, настройка диапазона температур, добавление водяного знака, временного интервала, GPS-координат и выбор языка.
-
Настройки измерений: блокировка экспозиции, изменение цветов, отображение шкалы температуры.
-
Параметры изображения: контрастность, яркость, качество HD, поворот изображения, вертикальное отражение, показ изображения с основной камеры.
-
Температурные параметры: выбор отдельной точки, прямой или прямоугольника, добавление сетки 3x3.
-
Автоматическая калибровка.
Использование HD-разрешения улучшает четкость снимков без влияния на скорость съемки или размер файла.
Реальная эксплуатация
Тепловизоры широко применяются в различных отраслях, таких как строительство, производство, защита и обеспечение безопасности. Они позволяют выявлять тепловые излучения и анализировать температурные распределения. На практике тепловизор используется для поиска утечек тепла, проверки водяных магистралей и электрических соединений.
В качестве примера рассмотрим проект по установке системы подогрева пола с антиобледенительной функцией. Система должна обеспечивать температуру 7-9°C на всей площади дорожек. Из-за большой длины трассы и малого диаметра труб тепловой насос не может эффективно прокачать воду через все угловые соединения. Тепловизор позволяет выявить пробелы на некоторых участках дорожек, которые не заметны для человеческого глаза и пирометра.
Заключение
Тепловизор Infiray T2S+ является высококачественным устройством с широким функционалом и точностью измерений. Простота использования, эргономичный дизайн и интуитивно понятный интерфейс делают его удобным для профессионалов и любителей. Однако, низкая частота кадров при съемке видео и высокая стоимость могут рассматриваться как недостатки. В целом, тепловизор Infiray T2S+ представляет собой надежный и эффективный инструмент для тепловизионной диагностики.
