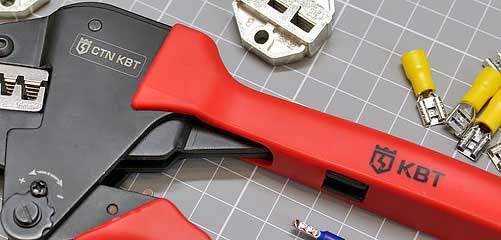

Обзор пресс-клещей КВТ CTN
Ненадёжный монтаж электрических соединений может привести к ухудшению контакта, что негативно сказывается на работе приёмо-передающего оборудования. В некоторых случаях это может вызвать нагрев в силовых цепях и стать причиной возгорания. В данном обзоре рассмотрены пресс-клещи модели CTN компании КВТ, предназначенные для опрессовки изолированных и неизолированных наконечников, гильз и разъемов на медных проводах.
Технические характеристики
Количество матриц: 10 шт. (5 комплектов)
Габариты сумки: 295x250x60 мм
Габариты пресс-клещей: 200x80x25 мм
Вес набора в сборе: 1 кг
Вес пресс-клещей: 440 г
Упаковка и комплектация
Пресс-клещи поставляются в сумке-органайзере из полиэстера 1680D Оксфорд, которая имеет габариты 295x250x60 мм. Сумка изготовлена качественно, но в некоторых местах присутствуют торчащие нитки. Несмотря на это, её внешний вид и тактильные ощущения формируют положительное впечатление о качестве инструмента и бренда в целом.
Сумка оснащена кольцом для крепления и темляком для удобной переноски на руке. Также предусмотрена возможность крепления на ремень или другие органайзеры/рюкзаки с системой MOLLE. На передней части сумки, под логотипом КВТ, расположены два кармана: один из материала сумки, другой из плотной прозрачной плёнки. Эти карманы могут быть использованы для размещения схем подключения, справочных материалов по применению матриц, визитных карточек или другой документации.
Сумка открывается на 180° при расстегивании молнии, что обеспечивает удобство при эксплуатации. Внутренняя часть сумки отделана кожей и имеет продуманную организацию хранения элементов комплектации. Слева расположены четыре кармана с клапанами для хранения сменных комплектов матриц. На сгибе сумки имеется эластичная резинка, предназначенная для размещения инструментов, таких как отвёртка. Справа пресс-клещи надёжно закреплены с помощью ленты-липучки (велкро).
В комплекте с пресс-клещами поставляются 10 матриц, разделенных на 5 комплектов, предназначенных для опрессовки различных типов и размеров гильз, наконечников и разъемов. Каждый комплект состоит из двух матриц, маркированных символами «A» и «B».
Комплект матриц CTN-01 (FSE-30J)
Матрицы CTN-01 (FSE-30J) предназначены для опрессовки изолированных гильз, разъемов и наконечников типов: ГСИ(н), ГСИ-П, РПИ-М(н), РПИ-П(н), ВРШИ-М(н), ВРШИ-П(н), ВРПИ-М, ВРПИ-П, (В)НКИ(н), НВИ, НШПИ, НШКИ, НИК. Диапазон допустимых сечений для опрессовки составляет от 0,5 до 6,0 мм². Комплект характеризуется тремя обжимными позициями с овальным двухконтурным профилем. Каждая позиция имеет маркировку и цветовое обозначение, соответствующее цвету манжет опрессуемых элементов.
Комплект матриц CTN-02 (HS-10WF)
Матрицы CTN-02 (HS-10WF) предназначены для опрессовки как изолированных, так и неизолированных одинарных штыревых втулочных наконечников типов НШВ и НШВИ с сечениями от 0,25 до 10 мм². Комплект имеет шесть обжимных позиций с трапециевидным профилем. Рабочая часть матрицы «А» оснащена выступами, обеспечивающими надежную фиксацию втулочного наконечника на проводнике.
Комплект матриц CTN-03 (FSE-1025)
Матрицы CTN-03 (FSE-1025) аналогичны по типу предыдущему комплекту, но имеют вдвое меньшее количество обжимных позиций и предназначены для опрессовки наконечников НШВ и НШВИ с сечениями от 10 до 25 мм².
Комплект матриц CTN-04 (FSE-03B)
Матрицы CTN-04 (FSE-03B) предназначены для опрессовки неизолированных наконечников НК, разъемов (автоклемм) РП-П и РП-М, а также соединительных гильз ГС. Комплект имеет четырехпозиционный лепестковый двухконтурный профиль и диапазон сечений от 0,5 до 6,0 мм². На верхней матрице оправки можно заметить дефект литья.
Комплект матриц CTN-05 (FSE-10A)
Матрицы CTN-05 (FSE-10A) предназначены для опрессовки неизолированных гильз и медных наконечников типов ГМЛ, ГМЛ(DIN), ГМЛ(о), ГМЛ-П с сечениями от 0,5 до 10 мм². Они имеют клиновидный профиль и являются четырехпозиционными. Все позиции имеют маркировку соответствующих сечений.
Конструкция пресс-клещей КВТ CTN
Пресс-клещи состоят из подвижной и неподвижной рукояток, высокопрочного стального корпуса, матриц, храпового механизма, регулятора прижимных усилий и устройства разблокировки. Угол раскрытия рукояток составляет около 45°. Рукоятки изготовлены из пластика ярко-красного цвета и имеют мягкое покрытие. За 1,5 года эксплуатации покрытие не имеет дефектов. Инструмент удобно лежит в руке, ощущается его монолитность и высокое качество изготовления.
Корпус изготовлен из стали толщиной 3 мм и имеет тефлоновое покрытие, устойчивое к коррозии и абразивам. Покрытие обеспечивает долговечность инструмента и его привлекательный внешний вид. Модель характеризуется параллельным движением рамки, что способствует равномерному обжиму и высокому качеству опрессовки.
Настройка прижимного усилия осуществляется на заводе-изготовителе, но также доступна для самостоятельной регулировки потребителем. Регулятор прижимного усилия расположен на оси вращения подвижной рукоятки. Для увеличения усилия регулятор поворачивается против часовой стрелки, для уменьшения — по часовой стрелке.
Храповой механизм обеспечивает полный цикл опрессовки и блокировку обратного хода. В случае блокировки матриц предусмотрено устройство разблокировки в виде рычажка в корпусе подвижной рукоятки. При нажатии на рычажок матрицы и рукоятки возвращаются в исходное положение.
Эксплуатация
Для установки матриц требуется шестигранный ключ на 2,5 мм, который не входит в комплект поставки. Матрицы устанавливаются в рамку пресс-клещей и фиксируются винтами. При установке важно, чтобы сторона матриц с наименьшим сечением опрессовочного профиля всегда располагалась у края губок. Это особенно актуально для комплекта CTN-04 (FSE-03B), где опрессовочный профиль с сечением 0,5 мм² находится у края, рядом с профилем 4-6 мм².
Для смены матриц шестигранный ключ можно разместить в технологическом отверстии подвижной рукоятки, что делает процесс более удобным.
Порядок работы:
-
Для разблокировки храпового механизма при хранении инструмента необходимо сжать рукоятки до срабатывания собачки и отпустить их, что приведет к раскрытию матриц и рукояток.
-
В рабочую зону между матрицами устанавливается «коннектор» в соответствии с сечением прессуемого провода и типоразмером «коннектора».
-
Рукоятки пресс-клещей сжимаются до полного завершения процесса опрессовки. По достижении окончательной точки цикла матрицы и рукоятки возвращаются в исходное положение.
-
Опрессованное изделие извлекается из рабочей зоны.
Для оценки работы инструмента были проведены испытания по опрессовке различных наконечников и гильз.
Опрессовка кольцевого изолированного наконечника (НКИ) под сечение 6 мм² с использованием матриц CTN-01 (FSE-30J):
Наконечник применяется для оконцевания многопроволочных медных проводников с последующим подключением к клеммам электрического оборудования винтовым или болтовым соединением. После опрессовки изоляционная манжета и контактная часть наконечника приобрели овальную форму, а проволоки проводника уплотнились и образовали единое целое с наконечником.
Опрессовка одинарного изолированного штыревого втулочного наконечника (НШВИ) под сечение 0,5 мм² с использованием матриц CTN-02 (HS-10WF):
Наконечник предназначен для оконцевания многопроволочных медных проводников с последующим подключением к клеммам клеммами. В результате опрессовки конец провода приобрел форму монолитного штифта, что является современной альтернативой лужению концов многожильных проводов. Поперечные выступы рабочей части матрицы обеспечивают надежную фиксацию втулки на жилах провода.
Опрессовка одинарного изолированного штыревого втулочного наконечника (НШВИ) с сечением 2,5 мм²:
В данном случае была допущена ошибка, выраженная в выступании жил за края втулки.
Опрессовка медной гильзы (ГМЛ-П 10) для соединения трех одножильных проводников с сечением 2,5 мм² с использованием матриц CTN-05 (FSE-10A):
Гильза применяется для параллельного соединения медных проводов внахлест. Матрицы осуществляют клиновидную опрессовку, которая, несмотря на некоторые недостатки, обеспечивает качественное соединение при правильном выборе гильз и может быть использована для монтажа распределительных коробок.
Заключение
Пресс-клещи КВТ CTN представляют собой универсальный инструмент благодаря разнообразию матриц в комплекте. В случае утери матриц или необходимости расширения набора, следует учитывать несовместимость с матрицами МПК производства КВТ.
Этот аспект можно рассматривать как недостаток, однако на рынке также представлены матрицы других производителей, включая китайские, которые часто доступны по более привлекательной цене. Рекомендуется дополнить комплектацию шестигранным ключом для удобства смены матриц.
За 1,5 года эксплуатации инструмент не вызвал нареканий. Модель может уступать специализированным пресс-клещам в скорости выполнения работ, но обеспечивает высокое качество опрессовки.
