В одном из предыдущих обзоров был представлен инструмент КВТ для снятия изоляции проводов. Хотя данный инструмент является полезным, после снятия изоляции требуется дополнительная подготовка жил для дальнейшего монтажа. Для этой цели можно использовать пресс-клещи КВТ ПКВш-10, которые будут рассмотрены в данном обзоре.
Упаковка и комплектация
Инструмент упакован в блистерную упаковку с картонным основанием, что позволяет оценить его внешний вид перед покупкой. Упаковка обеспечивает достаточную защиту от внешних воздействий, но не имеет высокой степени защиты от несанкционированного вскрытия. Блистер может быть зафиксирован с помощью скоб степлера, однако в данном случае он не был зафиксирован. Это является преимуществом, так как не требуется дополнительных манипуляций для проверки инструмента. Технические характеристики указаны на обратной стороне упаковки на русском языке. Дополнительных элементов в комплекте нет, только пресс-клещи ПКВш-10.
Характеристики
-
Профиль обжима: шестигранный (HEX).
-
Диэлектрическое покрытие: отсутствует.
-
Храповый механизм: присутствует.
-
Тип: пресс-клещи.
-
Типы наконечников: НШВИ, НШВ, НШВИ(2).
-
Изготовитель: Китай.
-
Гарантия: 36 месяцев.
Внешний вид и особенности

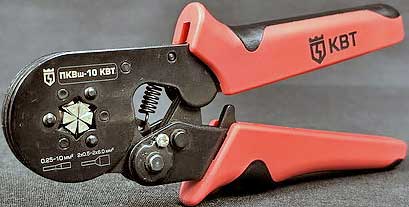

Пресс-клещи КВТ ПКВш-10 предназначены для обжима втулочных наконечников НШВ, НШВИ и НШВИ(2) на медных многожильных проводах. Модель ПКВш-10 расшифровывается следующим образом: ПК — пресс-клещи, В — для втулочных наконечников, Ш — шестигранный профиль обжима, 10 — максимальная площадь сечения, с которой может работать инструмент.
Рукоятки инструмента имеют двухкомпонентные чехлы: основная часть выполнена из красного пластика, внешняя сторона имеет резиновые вставки, что обеспечивает надёжный хват. На одной из рукояток нанесён логотип фирмы КВТ.
Скелет инструмента состоит из пяти металлических пластин: две внешние пластины имеют толщину 2,5 мм, три внутренние — 2 мм. Пластины соединены заклёпками и штифтами со стопорными кольцами.
Механизм пресс-клещей включает подвижную и неподвижную рукоятки с логотипом КВТ. На корпусе нанесено наименование модели и памятка с размерами наконечников.
Инструмент оснащён храповым механизмом, который обеспечивает полную обжимку наконечника за один ход, что позволяет зафиксировать инструмент в собранном положении и сделать его более компактным. В открытом положении расстояние между рукоятками составляет около 12 см, что может быть неудобно для пользователей с короткой ладонью при работе одной рукой. Для разблокировки инструмента необходимо сжать рукоятки почти до упора. В случае заклинивания инструмента можно воспользоваться механизмом разблокировки, переместив флажок на внутренней стороне подвижной рукоятки вверх.
В центральной части корпуса установлены матрицы для обжима наконечников. В данном инструменте их шесть, что обеспечивает более равномерное обжатие и упрощает установку наконечника в отверстие. Матрицы изготовлены из белого металла с рифлёной внутренней поверхностью, что обеспечивает надёжное крепление наконечника на жиле. Длина обжима составляет 13 мм.
На подвижной рукоятке расположен регулятор прижимного усилия в виде шайбы с шестью пазами и обозначениями «-» и «+». Для регулировки усилия необходимо выкрутить винт с помощью отвёртки, передвинуть регулятор в нужное положение и закрутить винт обратно. Для увеличения усилия регулятор следует поворачивать в сторону с обозначением «+».
Вес инструмента составляет 390 грамм.
Эксплуатация
Пресс-клещи КВТ ПКВш-10 предназначены для обжима наконечников НШВИ, НШВ с сечением от 0,25 до 10 мм² и НШВИ(2) с сечением 2х0,5-2х6 мм². Инструмент не предназначен для работы под напряжением, поэтому необходимо соблюдать технику безопасности.
Использование инструмента простое: необходимо выбрать подходящий наконечник, установить его в сектор с матрицами и сжать рукоятки до срабатывания храпового механизма. После этого рукоятки автоматически раскроются за счёт возвратной пружины. Провод с обжитым наконечником готов к монтажу.
В некоторых случаях, особенно при обжиме проводов большого сечения, матрицы могут заблокироваться. В этом случае необходимо использовать механизм разблокировки. Регулятор прижимного усилия имеет шесть положений, которые позволяют регулировать степень сжатия наконечников.
Тестирование инструмента показало, что провода с небольшим сечением требуют установки регулятора в положение с большей силой сжатия. Например, для провода ПуГВ 1х10 мм² наилучший результат достигается при минимальном положении регулятора. При увеличении усилия обжим становится затруднительным и может привести к поломке инструмента.
Плюсы и минусы
Плюсы:
-
Качественное изготовление инструмента.
-
Возможность регулировки усилия.
-
Обжим наконечников сечением до 10 мм².
-
Наличие храпового механизма.
-
Компактные габариты.
Минусы:
-
Регулятор прижимного усилия имеет винт, что требует дополнительных манипуляций для его регулировки.
Выводы
Пресс-клещи КВТ ПКВш-10 являются профессиональным инструментом для обжима втулочных наконечников. Они имеют удобные рукоятки и компактные размеры. Красный цвет рукояток позволяет легко найти инструмент в ящике с инструментами или на рабочем столе. Гексагональные матрицы обеспечивают получение наконечников шестигранной формы, что является более практичным решением по сравнению с инструментами с четырёхгранными матрицами.
Возможность регулировки усилия позволяет подобрать оптимальное давление для различных типов наконечников и сечений проводов. Хотя наличие винта в регуляторе прижимного усилия может вызвать некоторые неудобства, это, вероятно, обусловлено конструктивными особенностями инструмента.
В целом, пресс-клещи КВТ ПКВш-10 демонстрируют высокую эффективность и надёжность, что делает их полезным инструментом для профессионального использования. Рекомендуется к приобретению.
