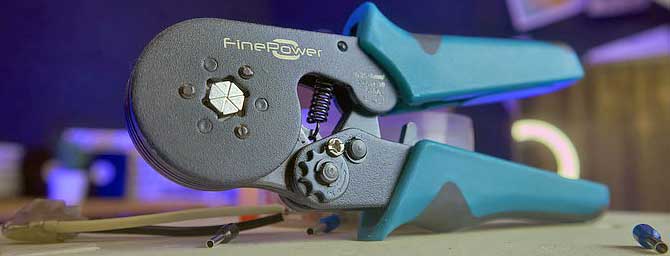

Обзор пресс-клещей FinePower WС1
В данной статье представлен обзор пресс-клещей модели FinePower WС1, предназначенных для обжима различных типов наконечников и соединителей. В обзоре рассматриваются технические характеристики инструмента, особенности его конструкции и функциональные возможности.
Существует два основных типа проводов: одножильные и многожильные. Одножильные провода могут быть соединены при помощи винтовых клемм, в то время как многожильные провода требуют специальных методов соединения для обеспечения надёжного контакта. Несоблюдение правил электромонтажа может привести к аварийным ситуациям, включая обрыв соединения и даже возгорание.
Технические характеристики
Пресс-клещи FinePower WС1 имеют следующие технические характеристики:
-
Модель: FinePower WС1 [BSST07]
-
Механизм: Полуавтоматический
-
Сечение наконечников: 0,25–6 мм²
-
Профиль обжима: Шестигранный
-
Максимальный диаметр: 4 мм
-
Гарантия: 1 год
Распаковка и внешний вид
Инструмент поставляется в пластиковом блистере, не включая дополнительных аксессуаров. Пресс-клещи имеют прорезиненные рукоятки, обеспечивающие удобный захват и предотвращающие прокручивание. Матрица выполнена из плотного металла, что гарантирует надёжное смыкание.
Тестирование
Обжим НШВИ
Наконечник штыревой втулочный изолированный (НШВИ) предназначен для соединения многожильных медных проводов. Для тестирования был использован наконечник с внутренним сечением 2,5 мм². Однако при обжиме многожильного кабеля с заявленным сечением 2,5 мм² было обнаружено, что наконечник имеет значительный запас по сечению. Для достижения качественного соединения рекомендуется использовать наконечник с внутренним сечением, соответствующим реальному диаметру провода.
Обжим одножильного кабеля
Для демонстрации возможностей пресс-клещей был произведён обжим одножильного кабеля с заявленным сечением 2,5 мм². Провод успешно влез в наконечник НШВИ 1,5 мм² и 2,5 мм², что подтверждает возможность использования инструмента для одножильных проводов.
Соединение одножильных проводов при помощи опрессовки
Пресс-клещи FinePower WС1 могут быть использованы для соединения двух и более одножильных проводов с помощью медной, алюминиевой или медно-алюминиевой гильзы. В случае отсутствия гильз можно использовать наконечник НШВИ, предварительно сняв с него изоляцию.
Обжим других наконечников и разъёмов
Кроме НШВИ, пресс-клещи FinePower WС1 могут быть использованы для обжима наконечников НКИ и НВИ, а также разъёмов РПИ и РФИ.
Модифицирование блока питания
С помощью пресс-клещей FinePower WС1 можно изготовить собственный 6-контактный кабель для блока питания. Для этого потребуется провод с соответствующим сечением, корпус разъёма и клеммы. Однако при выполнении данной задачи были выявлены некоторые неудобства, связанные с широким профилем сжатия инструмента.
Выводы
Пресс-клещи FinePower WС1 представляют собой специализированный инструмент, предназначенный для обжима НШВИ, гильз и некоторых других типов наконечников и разъёмов. Они не являются универсальным инструментом и могут быть неудобны при выполнении задач, требующих обжима мелких клемм. Тем не менее, для специфических задач, связанных с обжимом НШВИ и гильз, данный инструмент является эффективным и надёжным решением.
