Инструмент для обжима TALON TOOL HT-500R: Обзор и практическое применение
В процессе ремонта был повреждён сетевой кабель, предоставляемый провайдером. В связи с этим возникла необходимость восстановления соединения. Рассматривались различные варианты решения проблемы:
-
Обращение к специалисту и ожидание его прибытия, что привело бы к временному отсутствию доступа в интернет.
-
Самостоятельное восстановление кабеля с использованием скрутки или пайки.
-
Применение скотч-локов.
-
Приобретение коннекторов RJ-45 и соединение целых участков кабеля при помощи переходника.
Был выбран последний вариант, что потребовало выбора инструмента для обжима витой пары. В данном обзоре представлен анализ и практическое использование инструмента TALON TOOL HT-500R для обжима витой пары.
Упаковка, эргономика и внешний вид

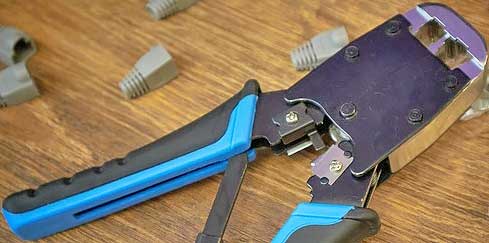

Инструмент поставляется в пластиковом блистере, в комплекте с инструкцией на русском языке. TALON TOOL HT-500R изготовлен из металла, рукоятки выполнены из прорезиненного материала, что предотвращает прокручивание в руке. Конструкция обеспечивает удобство использования и высокое качество материалов.
На верхней части инструмента расположены два отверстия: левое предназначено для обжима коннекторов RJ-12 или RJ-11, правое — для RJ-45. Матрицы изготовлены из металла и покрыты смазкой для облегчения процесса обжима. С двух сторон инструмента расположены ножи: с одной стороны — для отрезания кабеля, с другой — для зачистки.
Механизм обжимных клещей основан на храповом принципе, что позволяет удерживать инструмент в заданном положении без необходимости повторного сжатия ручек. Между ручками имеется переключатель, временно отключающий храповый механизм, что полезно при закусывании.
Обжим витой пары
Для демонстрации работы инструмента был создан патч-корд. Рассмотрим основные этапы процесса:
-
Подготовка кабеля:
-
Обрезка конца кабеля с использованием режущих ножей инструмента.
-
Зачистка внешней изоляции на 1 см при помощи ножей для зачистки. Важно не повредить сигнальные жилы и их изоляцию.
-
Надевание защитного колпачка на кабель.
-
Распрямление жил и сортировка их в соответствии со стандартом T568B, который является наиболее распространённым для новых патч-кордов.
-
-
Обжим коннектора:
-
Обрезка жил до нужной длины.
-
Вставка жил в коннектор RJ-45, следя за тем, чтобы все жилы вошли до конца.
-
Установка коннектора в разъём на инструменте и сжатие ручек для обжима.
-
Повторение процедуры с противоположного конца кабеля.
-
Для проверки качества обжима рекомендуется использовать специализированные программы, такие как iPerf3 или OpenSpeedTest, а также провести тестирование скорости соединения через панель управления.
Функции стриппера
TALON TOOL HT-500R также может использоваться в качестве стриппера для удаления изоляции с различных типов проводов. Рассмотрим его применение на примере нескольких типов кабелей:
-
Кабель от колонок:
-
Инструмент успешно справился с задачей удаления двойной изоляции и сложной структуры кабеля.
-
-
Кабель от блока питания (18 AWG):
-
Стриппер показал высокую эффективность при работе с одножильными проводами, что может быть полезно при модификации старых блоков питания или создании кастомных кабелей.
-
-
Силовые кабели:
-
При работе с кабелем ВВГнг 3x3,5 (одножильный медный кабель с оболочкой из ПВХ) инструмент показал ограниченную эффективность, позволяя зачистить только одну жилу.
-
При работе с кабелем ПУГСП 2х2,5 (гибкий многожильный кабель с медными проводниками, изолированными ПВХ) возникли сложности из-за ограничения длины зачистки, вызванного конструкцией ножей.
-
Заключение
TALON TOOL HT-500R представляет собой многофункциональный инструмент, который может быть использован для обжима витой пары и удаления изоляции с проводов. Он обладает эргономичной конструкцией, качественными материалами и удобным механизмом работы. Несмотря на некоторые ограничения при работе с толстыми силовыми кабелями, инструмент является эффективным решением для большинства задач, связанных с обжимом и зачисткой кабелей.
