Полная инструкция по эксплуатации мини камеры SQ11 на русском языке

Характеристики и комплектация устройства

Технические параметры для разных задач

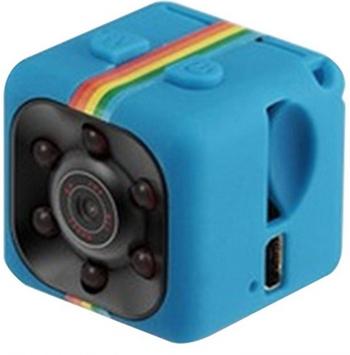

Камера SQ11 — это миниатюрный видеорегистратор размером 23×23×23 мм и весом всего 15 грамм. Поместится в кармане, на брелоке, в любом укромном месте. Разрешение видео: Full HD 1920×1080p или HD 1280×720p при 30 кадрах в секунду. Формат файлов — стандартный AVI, открывается на любом устройстве без конвертации.

Объектив с углом обзора 140° захватывает широкую сцену — идеально для фиксации дорожной обстановки или контроля помещения. 12-мегапиксельная матрица делает фото 4032×3024. Встроенный датчик движения реагирует на объекты в радиусе 5 метров. Шесть ИК-светодиодов обеспечивают ночную съёмку — невидимое излучение не выдаст присутствие камеры.

Что входит в коробку

Комплектация продумана для быстрого старта: сама камера, универсальный кабель 2-в-1 (USB + TV Out), клипса для крепления на одежду, кронштейн для установки в автомобиле и бумажная инструкция. Ничего лишнего — всё, что нужно для съёмки «из коробки».

Зарядка аккумулятора: три способа подключения

Первая зарядка: почему это важно

Перед первым использованием обязательно зарядите аккумулятор на 100%. Литий-ионная батарея на 200 мАч компактна, но требовательна к правильному «вводу в строй». После долгого хранения не отключайте зарядку ещё 30 минут после полного заряда — это продлит ресурс элемента.

Варианты подключения питания

Используйте комплектный кабель 2-в-1. Подключите камеру к USB-порту компьютера — удобно для зарядки и одновременной передачи файлов. Второй вариант: сетевой адаптер 5 В / 1 А или портативный пауэрбанк. Главное — напряжение строго 5 вольт, иначе рискуете повредить электронику.

Третий способ: прямое подключение к внешнему источнику с продолжением съёмки. Да, камера пишет видео даже во время зарядки — это выручает в длительных поездках. Индикация проста: синий и красный светодиоды горят вместе — идёт зарядка. Когда синий горит постоянно, а красный погас — батарея полна.

Важные нюансы зарядки

Если аккумулятор сел или на карте нет места — оба светодиода мигнут 5 секунд, камера сохранит последний фрагмент и выключится. Просто зарядите или освободите память. Нет карты памяти? Та же реакция — мигание и автоотключение. В режиме ожидания без действий камера засыпает через минуту — экономит заряд.

Критично: не вставляйте и не извлекайте карту во время зарядки. Риск повреждения прошивки реален, а восстановление потребует сервисного вмешательства. Лучше подождать 30 секунд после отключения кабеля.

Включение и световая индикация режимов

Активация камеры

Нажмите и удерживайте кнопку 【On/Off】 6 секунд. Синий индикатор мигнёт трижды — камера в режиме ожидания. Просто, без сложных меню. Теперь можно выбирать режим съёмки.

Расшифровка световых сигналов

Индикация интуитивна: синий горит — готовность к записи 720p. Синий + красный вместе — режим 1080p. Только красный — фотосъёмка. Мигание обоих — работа датчика движения. Запомнить легко, смотреть на экран не нужно.

Запись видео в HD 720p: быстрый старт

Включение режима и начало съёмки

После включения камеры синий светодиод горит постоянно — это режим ожидания 720p. Нажмите 【On/Off】 один раз: индикатор мигнёт трижды и погаснет. Запись пошла. Файлы сохраняются автоматически каждые 5 минут — если питание пропадёт, вы не потеряете весь материал.

Остановка и сохранение

Чтобы завершить съёмку, снова нажмите 【On/Off】. Камера сохранит последний фрагмент и вернётся в режим ожидания. Всё происходит за секунды — не нужно ждать завершения процессов.

Съёмка в Full HD 1080p: максимальное качество

Переключение на высокое разрешение

В режиме ожидания (синий индикатор) нажмите кнопку 【MODE】 один раз. Загорятся оба светодиода — камера готова к записи 1080p. Нажмите 【On/Off】 для старта: красный мигнёт трижды, запись началась.

Особенности съёмки в высоком разрешении

Full HD даёт детализацию, но требует больше места на карте. Те же 5-минутные сегменты, то же автосохранение. Качество стоит того, особенно если важна читаемость номеров или деталей сцены. Для остановки — кнопка 【On/Off】.

Запись по датчику движения: экономия памяти

Активация функции детекции

В режиме ожидания 720p или 1080p нажмите и удерживайте 【MODE】 3 секунды. Камера перейдёт в режим отслеживания. При движении в кадре (до 5 метров) запись стартует автоматически — оба светодиода начнут мигать.

Логика работы и настройки

Запись ведётся 3-минутными отрезками. Если за 5 секунд движения нет — камера приостанавливает съёмку и возвращается в режим ожидания. Обнаружили активность — снова пишет. Так экономится место на карте: не тратите память на пустые часы простоя.

Идеально для охраны помещения или контроля парковки. Поставили, включили — и забыли. Камера сама решит, когда писать.

Фотосъёмка и ночной режим с ИК-подсветкой

Режим фотографирования

Включите камеру (синий индикатор). Нажмите 【MODE】 дважды — загорится красный светодиод. Нажмите 【On/Off】 для снимка: красный мигнёт один раз, фото сохранено. Разрешение 4032×3024 — достаточно для печати и детального просмотра. Для серии кадров просто нажимайте 【On/Off】 повторно. Выход из режима — кнопка 【MODE】.

Ночная съёмка с ИК-подсветкой

Включите камеру. Нажмите и удерживайте 【On/Off】 2 секунды — красный индикатор мигнёт дважды, подсветка активирована. Видео пишется в чёрно-белом режиме. Шесть ИК-светодиодов невидимы глазу — камера не выдаст себя в темноте. Дальность — до 5 метров, зависит от условий.

Чтобы отключить подсветку, снова удерживайте 【On/Off】 2 секунды — три мигания красного. Важный момент: режим расходует больше энергии. Для длительной ночной съёмки лучше подключить внешнее питание.

Просмотр файлов на компьютере и ТВ

Подключение к ПК

Выключите камеру, подключите комплектным кабелем к компьютеру. Через несколько секунд система определит устройство как съёмный диск. Синий индикатор — передача данных, красный — зарядка. Копируйте, удаляйте, просматривайте файлы как с обычной флешки.

Вывод изображения на телевизор

Кабель 2-в-1 поддерживает вывод видео на ТВ через AV-разъём. Подключите жёлтый штекер к видеовходу телевизора, выберите соответствующий источник сигнала. Удобно для быстрого просмотра без компьютера — например, сразу после съёмки в дороге.

Работа от внешнего питания в автомобиле

Автозапуск при подаче питания

Подключите выключенную камеру к зарядке в прикуривателе или пауэрбанку. Загорятся оба индикатора, затем красный начнёт мигать — запись стартовала автоматически. Никаких лишних нажатий: подали питание — камера пишет.

Остановка записи в дороге

Чтобы прервать съёмку, нажмите 【On/Off】. Красный светодиод перестанет мигать и загорится постоянно — камера в режиме ожидания. При возобновлении питания запись не продолжится автоматически — нужно снова запустить вручную. Это защита от случайной активации.

Настройка даты и времени за 2 минуты

Создание конфигурационного файла

Дата и время прописываются в метаданные файлов. Для настройки создайте в корне карты памяти текстовый файл 【TIMERSET.txt】. Содержание: «ГГГГММДДЧЧММСС flag», где flag — Y (показывать в кадре) или N (скрыть). Пример: 20260313143000 Y.

Применение настроек

Отключите камеру от ПК, выключите и включите снова. Файл удалится автоматически, настройки сохранятся в памяти устройства. Теперь каждый ролик будет содержать актуальную временную метку — важно для доказательной силы записей.

Сброс настроек и устранение неисправностей

Аварийный сброс

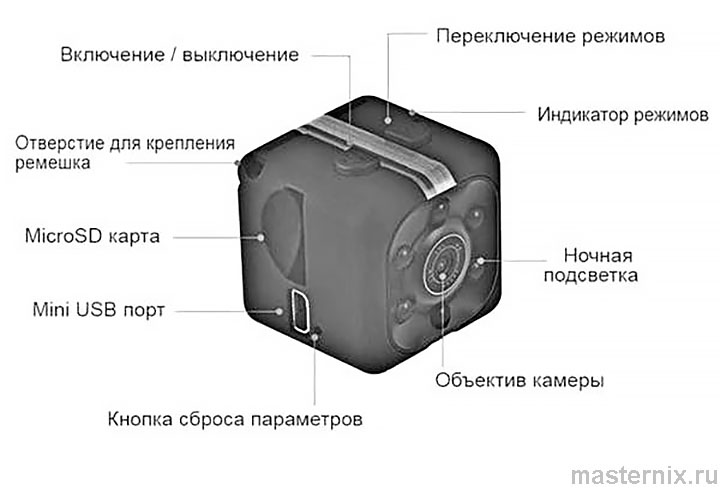

Камера не реагирует на кнопки? Произошёл сбой питания? Найдите отверстие 【RESET】 рядом с USB-разъёмом. Тонким предметом (скрепка, иголка) нажмите кнопку внутри. Устройство перезагрузится с заводскими настройками.

Частые ситуации и решения

Если простые методы не помогли — обратитесь к продавцу. Самостоятельная разборка лишит гарантии. Помните: камера миниатюрна, но электроника чувствительна к влаге, ударам и перепадам напряжения. Бережное обращение продлит срок службы.
