1 ОБЩИЕ СВЕДЕНИЯ
1.1 Назначение
Приборы приёмно-контрольные и управления охранно-пожарные Гранит-3, Гранит-5, Гранит-8, Гранит-12 (далее – прибор или ППКУОП) предназначены для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
❗👉➨ Рекомендуется применять охранные и пожарные извещатели производства ООО НПО «Сибирский Арсенал»:
- охранные оптико-электронные «Рапид» вар.1,2,4,5, «Рапид-3» вар.1,2, «Рапид-10» вар.1,2, «Рапид Эк»;
- охранные магнитоконтактные ИО102-32 «ПОЛЮС-2»;
- охранные звуковые (разбития стекла) «СОНАР», «СОНАР-2»;
- пожарные ручные ИП535-8-А;
- пожарные тепловые ИП101-1А-А1/А3 и ИП101-3А-А3R;
- пожарные дымовые ИП212-63 «ДАНКО» и ИП212-63М «ДАНКО вариант 2».
Все эти изделия прошли тестирование на функционирование в составе одной системы. Гарантируется полная электромагнитная и функциональная совместимость выпускаемого оборудования.
❗👉➨ Возможна работа прибора с извещателями других производителей, имеющих аналогичные выходные характеристики.
Дополнительно следует приобрести аккумуляторную батарею ёмкостью 7 или 4,5 Ач (12 В) или внешний источник питания 12 В (далее – ИП), а так же световые и звуковые оповещатели.
В качестве внешнего ИП рекомендуется использовать источники бесперебойного электропитания с напряжением +12 В производства ООО НПО «Сибирский Арсенал», например, «Парус 12-1П» исп.1, «Парус 12-1П» исп.2, «Парус 12-2П», «Парус 12-4,5М», выходные электрические параметры которых полностью совместимы с требуемыми для электропитания прибора.
❗👉➨ ВНИМАНИЕ! Эксплуатация прибора при питании от сети 220 В без аккумуляторной батареи не допускается.
1.2 Особенности прибора
➠ В зависимости от исполнения позволяет подключить 3, 5, 8 или 12 шлейфов сигнализации (ШС) с функциями охранных или пожарных;
➠ Наличие выходов и органов управления оповещением при пожаре;
➠ Гибкость настройки: прибор имеет 7 стандартных тактик применения, а при использовании прикладного ПО (ПО) конфигуратор «ArsProg Гранит» (далее – Конфигуратор), Вы сами определяете наиболее подходящую для Вас конфигурацию прибора;
➠ Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путем размыкания «сухих» контактов выходных реле («ПЦН1» и «ПЦН2») или организации автономной работы прибора;
➠ Управление прибором (постановка/снятие/перепостановка) осуществляется:
— электронными ключами Touch Memory через порт ТМ (поставляются в комплекте – п.1.3);
— кнопками «1»…«3/5/8/12» на панели индикации и управления прибора;
— прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте: http://www.arsenal-npo.ru/ в разделе «Документация».
❗👉➨ ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
➠ Количество ключей управления (ключи ТМ, proximity-карты, цифровые коды, брелоки, далее – идентификаторы или ключи) – до 64 шт.;
➠ Запуск оповещения о пожаре осуществляется:
— автоматически, при определении события «Пожар2» и, опционально, «Пожар1» в пожарном ШС;
— вручную с панели индикации и управления прибора (кнопка «ПУСК»);
— дистанционно, с помощью устройства дистанционного пуска (УДП), включенного в линию «УДП».
➠ Три выхода оповещения типа «открытый коллектор» (далее – ОК): «ЛМП» («Лампа»), «СИР» («Сирена») и «ОПВ» («Оповещение о пожаре», далее – «Оповещение») и выход оповещения типа «сухие» контакты реле: «ПЦН3»;
➠ Автоматический контроль соединительных линий (далее – СЛ) выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ» на обрыв и короткое замыкание;
➠ Выход контроля неисправностей и контроля тампера типа «сухие» контакты реле: «ПЦН4»;
➠ Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально);
➠ Парольная защита органов управления прибора от несанкционированного доступа;
➠ Возможность обновления прошивки прибора;
➠ Наличие неотключаемого выхода +12 В для питания извещателей и оповещателей;
➠ Встроенный источник бесперебойного питания – аккумуляторная батарея (далее – АБ);
➠ Автоматический переход на питание от АБ при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдается;
➠ При полном отключении электропитания (220 В и АБ) прибор запоминает состояние ШС;
➠ Возможность электропитания прибора от внешнего источника питания +12 В.
Прибор разработан специально для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
1.3 Комплектность
Таблица 1 – Комплектность
| Обозначение | Наименование | Кол-во | |
| САПО.425519.031 | ППКУОП Гранит-3 | 1* | |
| САПО.425519.030 | ППКУОП Гранит-5 | ||
| САПО.425519.029 | ППКУОП Гранит-8 | ||
| САПО.425519.028 | ППКУОП Гранит-12 | ||
| - | Резистор 7,5 кОм ± 5%, 0,25 Вт | Гранит-3 | 8 |
| Гранит-5 | 10 | ||
| Гранит-8 | 13 | ||
| Гранит-12 | 17 | ||
| САПО.425729.002 (-01) | Порт Touch Memory | 1 | |
| - | Электронный ключ Touch Memory DS1990A | 1 | |
| САПО.685621.005, 005-01 | Жгут для подключения АБ | 2 | |
| САПО.425519.028РЭ | Руководство по эксплуатации | 1 | |
* – вариант исполнения указывается в пункте «Свидетельство о приёмке»;
2 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
При установке и эксплуатации прибора следует руководствоваться положениями «Правил техники безопасности при эксплуатации электроустановок потребителей» и «Правил эксплуатации электроустановок потребителей».
К работам по монтажу, установке, проверке, обслуживанию прибора должны допускаться лица, имеющие квалификационную группу по технике безопасности не ниже III на напряжение до 1000 В.
Пластиковый корпус прибора имеет двойную защитную изоляцию. Клемма заземления не требуется.
❗👉➨ ВНИМАНИЕ! Все монтажные работы и работы, связанные с устранением неисправностей, должны проводиться только после отключения прибора от сети питания 220 В.
❗👉➨ ВНИМАНИЕ! При работе с прибором следует иметь в виду, что контакты «~220В~» платы источника питания находятся под напряжением 220 В и являются опасными. При использовании внешних устройств с рабочим напряжением 220 В контакты «НР», «ПР» и «НЗ» клеммника Х2, расположенного на плате источника питания, также могут находиться под напряжением 220 В.
3 КОНСТРУКЦИЯ
Конструкция прибора предусматривает его использование в настенном положении. Прибор состоит из корпуса и съёмной крышки. В корпусе расположена плата контроллера и плата источника питания (рис.1). На плате контроллера установлена панель индикации и управления (рис.2).
В корпусе прибора предусмотрен отсек для размещения аккумуляторной батареи. На задней стенке корпуса прибора расположены отверстия для крепежа и отверстия для ввода соединительных линий (см. п.10, рис.3).

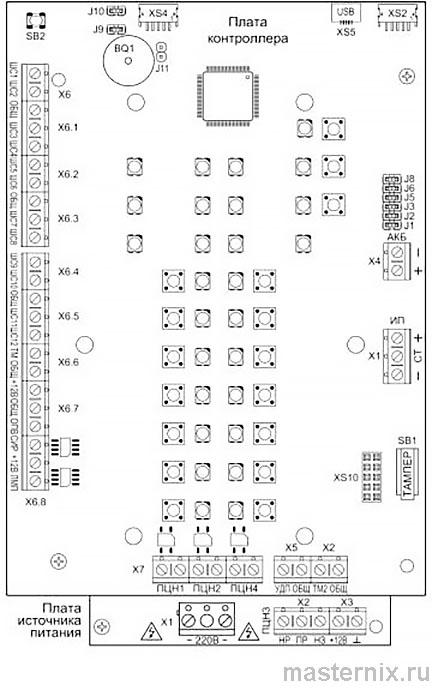

Рис.1 Плата контроллера Гранит-12 (вид со снятой панелью индикации и управления) и плата источника питания (видимая часть)
3.1 На плате контроллера (рис.1) расположены следующие элементы:
➠ Клеммные колодки и разъёмы:
- Х1 («ИП») – для подключения внешнего ИП;
- Х4 («АКБ») – для подключения аккумуляторной батареи;
- Х5 – для подключения устройства дистанционного пуска (УДП) оповещения при пожаре;
- Х6, Х6.1…Х6.5 – для подключения ШС;
- Х6.6 («ТМ») – для подключения порта ТМ (или считывателя «Портал»);
- Х2 («ТМ2») – для подключения дополнительного порта ТМ;
- Х6.7, Х6.8 – для питания извещателей и подключения оповещателей (выходы ОК);
- Х7 – для подключения линий реле ПЦН1, ПЦН2, ПЦН4;
- XS5 – микро USB-разъём для подключения к компьютеру;
- XS10 – разъём для подключения платы контроллера к плате источника питания.
➠ Перемычки предназначены: - J5, J6, J8, J9 – для выбора настроек прибора (см. табл.4);
- J1, J2, J3 – для выбора тактик применения и программирования (см. табл.5);
- J10 – для программирования (см. табл.4);
- J11 – для перевода прибора в режим «Обновления прошивки» (см. п.9).
➠ кнопка ТАМПЕР (SB1) для формирования извещения «Вскрытие» на ПЦН4 при снятии крышки прибора;
➠ встроенный звуковой сигнализатор прибора BQ1 для звуковой индикации событий;
➠ кнопка SB2 для перезапуска прибора;
➠ светодиодные индикаторы и кнопки управления – см. п.3.2.
❗👉➨ Разъёмы XS2 и XS4 в данной версии прибора не используются

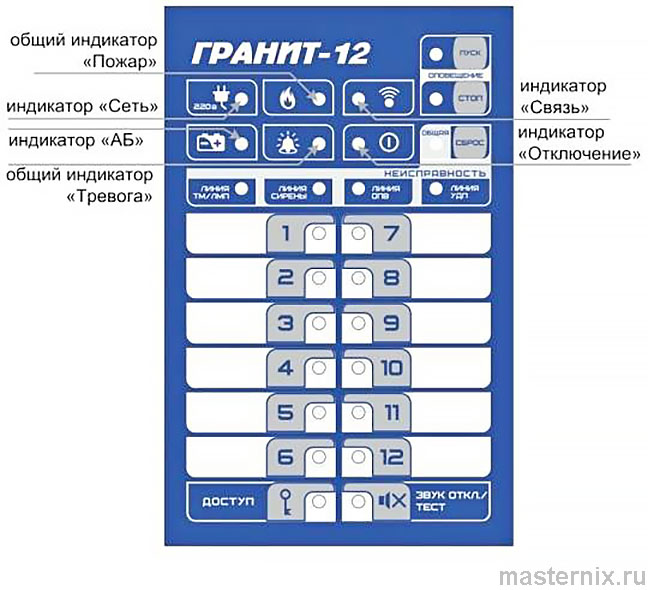

Рис.2 Панель индикации и управления прибора Гранит-12
3.2 На панель индикации и управления прибора (см. рис.2) выведены:
➠ светодиодные индикаторы состояния шлейфов сигнализации – «1»…«12» и кнопки постановки на охрану/снятия с охраны (количество индикаторов состояния ШС и кнопок постановки/снятия соответствует количеству ШС в приборе – 3, 5, 8 или 12);
➠ индикаторы состояния сети 220 В, резервного питания (АБ) или внешнего источника питания – «Сеть» и «АБ»;
➠ индикатор «Пожар» (общий для всех пожарных ШС);
➠ индикатор «Тревога» (общий для всех охранных ШС);
➠ индикатор «Отключение» (светится, если снят с охраны хотя бы один пожарный ШС);
➠ индикатор и кнопка «ПУСК», индикатор и кнопка «СТОП»;
➠ индикаторы неисправностей:
- «НЕИСПРАВНОСТЬ» «ОБЩАЯ»;
- «НЕИСПРАВНОСТЬ» «ЛИНИЯ ТМ/ЛМП»;
- «НЕИСПРАВНОСТЬ» «ЛИНИЯ СИРЕНЫ»;
- «НЕИСПРАВНОСТЬ» «ЛИНИЯ ОПВ»;
- «НЕИСПРАВНОСТЬ» «ЛИНИЯ УДП».
➠ индикатор и кнопка «ДОСТУП»;
➠ индикатор и кнопка «ЗВУК ОТКЛ./ТЕСТ»;
➠ кнопка «СБРОС» (сброс режимов «Пуск» и «Стоп», сброс тревожных режимов, перепостановка ШС, отмена отключения звука прибора, сброс индикации неисправностей).
Индикатор «Связь» в данной версии прибора не используются.
3.3 На плате источника питания (рис.1) расположены следующие элементы:
➠ Клеммные колодки:
- Х1 – вход для подключения питания от сети 220 В.
- Х2 – для подключения линий реле ПЦН3 (клеммы «НР», «ПР» и «НЗ»)
- Х3 – выход +12 В для питания извещателей, оповещателей или других внешних устройств (клеммы «+12В» и «⏚»).
На входе питания ~ 220 В установлен самовосстанавливающийся предохранитель, который не требует замены после срабатывания.
❗👉➨ ВНИМАНИЕ! После срабатывания самовосстанавливающегося предохранителя для восстановления его, необходимо отключить прибор от сети на время, необходимое для остывания предохранителя до «комнатной» температуры.
❗👉➨ ВНИМАНИЕ! На плате источника питания присутствует опасное напряжение!
4 ТЕХНИЧЕСКИЕ ДАННЫЕ
4.1 Режимы работы, виды извещений
Прибор имеет следующие основные режимы работы:
- режим «Снят с охраны»;
- режим «Постановки на охрану»;
- режим «Охраны» («Дежурный» режим);
- режим «Тревоги», «Пожар2», «Пожар1»;
- режим «Пуск» (пуск оповещения), «Стоп» (остановка пуска);
- режим «Программирования»;
- режим «Обновления прошивки».
Охранно-пожарная сигнализация Гранит-3 -5 -8 -12 может выдавать следующие основные виды извещений на встроенные индикаторы, внешние оповещатели и линии реле ПЦН:
«Норма» – при отсутствии тревог и неисправностей;
«Взят на охрану» – ШС поставлен на охрану;
«Снят с охраны» – ШС снят с охраны;
«Отключение» – при хотя бы одном снятом с охраны пожарном ШС;
«Тревога» – при срабатывании охранного извещателя в охранном ШС;
«Пожар1» – при срабатывании одного пожарного извещателя в пожарном ШС;
«Пожар2» – при срабатывании двух пожарных извещателей в пожарном ШС;
«Неисправность ШП» – при коротком замыкании или обрыве пожарного ШС;
«Неисправность СЛ» – при коротком замыкании или обрыве контролируемой СЛ;
«Неисправность общая» – при любой общей неисправности прибора;
«Пуск» – в режимах «Пожар2», «Пожар1» (опционально), и/или при ручном пуске с панели прибора, и/или при срабатывании в цепи устройства дистанционного пуска (УДП);
«Стоп» – в режиме «Стоп» (остановка пуска с панели прибора);
«Отключение звука» – при отключении звука встроенного сигнализатора с панели прибора;
«Вскрытие» – при снятии крышки прибора (сработка тампера);
«Сеть» – при наличии напряжения питания от сети 220 В;
«АБ» – при наличии АБ или ИП;
«Разряд АБ» – при автоматическом отключении АБ после её разряда до уровня 10,5 В;
«Неисправность ИП» – при неисправности ИП.
.
4.2 Технические характеристики
Таблица 2 – Технические характеристики
| Параметр | Значение | |
| Информационная ёмкость (кол-во шлейфов сигнализации) | 3 / 5 / 8 / 12 | |
| Информативность (кол-во основных видов извещений прибора) | 18 | |
| Ёмкость буфера извещений (макс. кол-во событий в памяти прибора | 40 | |
| Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки) | 64 шт. | |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 19,5 ± 0,5 В | |
| Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА | |
| Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до | 100 В / 100 мА | |
| Напряжение / ток выхода реле ПЦН3, до | ~ 250 В / 3 А | |
| Максимально допустимый общий ток потребления по выходу +12 В | 1,5 А | |
| Ток потребления по выходу «+12В» для питания извещателей, не более | 400 мА | |
| Ток потребления по выходу «ОПВ» (оповещение), не более | 1 А | |
| Ток потребления по вых.«ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 200 мА | |
| Ток потребления по вых.«СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 300 мА | |
| Регистрируются нарушения ШС длительностью, более | 350 мс | |
| Не регистрируются нарушения ШС длительностью, менее | 200 мс | |
| Напряжение питания от сети (переменный ток 50 Гц) | от 187 до 242 В | |
| Мощность, потребляемая от сети, не более | 15 ВА | |
| Напряжение питания от аккумуляторной батареи | от 11,8 до 14,0 В | |
| Номинальная ёмкость встроенной аккумуляторной батареи | 7 или 4,5 Ач | |
| Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более | Гранит-3 | 50 мА |
| Гранит-5 | 65 мА | |
| Гранит-8 | 75 мА | |
| Гранит-12 | 100 мА | |
| Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более | Гранит-3 | 70 мА |
| Гранит-5 | 85 мА | |
| Гранит-8 | 95 мА | |
| Гранит-12 | 120 мА | |
| Масса без аккумуляторной батареи, не более | 700 г | |
| Габаритные размеры корпуса прибора, не более | 250 х 210 х 80 мм | |
| Степень защиты оболочкой (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности) | IP20 (IP40) | |
| Средняя наработка на отказ прибора в дежурном режиме или в режиме снят с охраны, не менее | 40 000 часов | |
| Вероятность эффективного срабатывания прибора | 0,97 | |
| Срок службы, не менее | 10 лет | |
Условия эксплуатации
Диапазон рабочих температур: от - 30 до +50 °С
Относительная влажность воздуха при +40 °С, не более: 93 %
* – технические характеристики используемых proximity-карт:
Формат: EM-Marin, частота: 125 кГц, длина кодовой посылки: 64 бита, скорость передачи: 2 кБод.
Модуляция: амплитудная, код: Манчестер.
4.2.1 Параметры ШС
Прибор обеспечивает режим охраны при следующих параметрах шлейфов сигнализации:
➠ максимальное сопротивление проводов охранного шлейфа без учета оконечного резистора не более 470 Ом, сопротивление утечки между проводами не менее 20 кОм;
➠ максимальное сопротивление проводов пожарного шлейфа без учета оконечного резистора не более 220 Ом, сопротивление утечки между проводами не менее 50 кОм;
➠ сопротивление оконечного резистора 7,5 кОм.
При нарушении любого из контролируемых шлейфов сигнализации прибор переходит в режим тревоги.
Контроль состояния шлейфа сигнализации и формирование извещений разного типа производится по величине его сопротивления – см. табл.3.
Таблица 3 – Зависимость состояния ШС от сопротивления цепи
| Состояние | Условие для формирования извещения | Сопротивление ШС |
| «Норма» | Общее сопротивление шлейфа сигнализации, линии УДП | 4…8 кОм |
| «Тревога» | При срабатывании охранного извещателя в охранном ШС (общее сопротивление ШС) | < 2,6 кОм или > 9 кОм |
| «Пожар1» | При срабатывании одного извещателя в пожарном ШС (общее сопротивление ШС) | 1,8…2,6 кОм или 9…10,6 кОм |
| «Пожар2» | При срабатывании двух извещателей в пожарном ШС (общее сопротивление ШС) | 0,4…1,3 кОм или 11,1…14 кОм |
| «Пуск УДП» | При срабатывании в линии УДП (общее сопротивление линии) | 0,4…2,6 кОм |
| «Неисправность ШП», «Неисправность линии УДП» | При коротком замыкании или обрыве пожарного ШС, линии УДП (общее сопротивление ШС, линии) | < 0,25 кОм или > 19 кОм |
