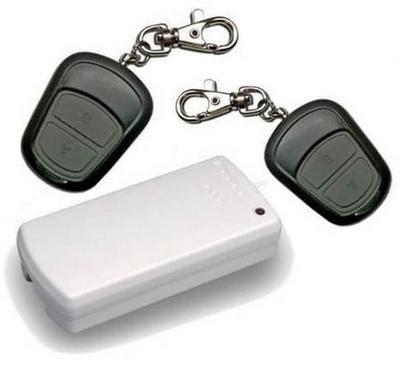

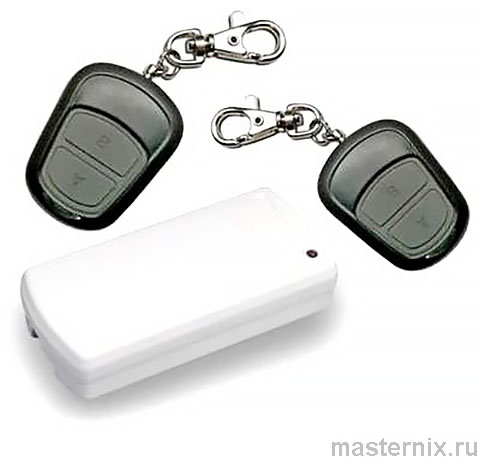

GSN ACS-101 Беспроводной одноканальный комплект тревожной сигнализации, радиоканал (1 канал + 2 брелок) 250 м Инструкция по эксплуатации, технические данные
Руководство / инструкция
Назначение и области применения комплекта
Где используют беспроводную сигнализацию ACS-101
Представьте: вы выходите из дома и хотите быть уверены, что дверь надёжно закрыта. Или нужно быстро открыть ворота, не выходя из машины. Комплект ACS-101 решает именно такие задачи. Устройство работает как тревожная кнопка в охранных системах и как пульт дистанционного управления для бытовых и промышленных объектов.
Что конкретно можно контролировать? Список впечатляет: электрические ворота, шлагбаумы на парковке, электромагнитные замки в подъезде, автоматические раздвижные двери в магазине, жалюзи на окнах и даже освещение во дворе. Одно устройство — множество сценариев использования. Удобно, правда?
Ключевые особенности приёмника и преимущества
Четыре режима работы и защита от несанкционированного доступа
Приёмник ACS-101 выделяется гибкостью настроек. Четыре режима позволяют адаптировать устройство под любую задачу: от простой коммутации до полноценной охранной сигнализации. Дальность связи до 250 метров на открытой местности — этого хватает для большинства частных домов и небольших офисов.
Важный плюс: в память приёмника можно записать до 680 уникальных кодов. То есть система масштабируется — добавляйте пульты по мере необходимости. А защита от вскрытия корпуса и функция памяти последнего события делают устройство надёжным элементом охраны.
Режим тревожной сигнализации: как работает защита
Автоматическая реакция на взлом и отключение питания
В этом режиме любое нажатие кнопки пульта или попытка вскрыть корпус приёмника вызывает тревогу: реле размыкает цепь на 3 секунды. Но есть нюанс, о котором стоит знать заранее.
Устройство контролирует собственное питание. Если злоумышленник попытается обесточить приёмник, реле всё равно сработает — контакты разомкнутся. Это называется «защита от обесточивания», и она реально повышает уровень безопасности. Не каждый бюджетный трекер так умеет.
Память события и тамперная защита
После срабатывания на корпусе загорается светодиод — включился 30-минутный таймер памяти. Система «помнит» последнее событие, даже если вы отошли. Через полчаса данные стираются автоматически. Кстати, фиксируется только последнее нажатие — предыдущие удаляются. Имейте это в виду при настройке.
Кнопка тампера контролируется микроконтроллером, а не механически. Это значит: внешние цепи не коммутируются через тампер, что увеличивает надёжность и срок службы. Снятая крышка = устройство не работает в режиме охраны. Логично и безопасно.
Четыре режима управления: выбираем под задачу
Коммутация, импульс и непрерывное удержание
Не всем нужна тревожная сирена. Иногда достаточно просто включить свет или открыть ворота. Для этого предусмотрены три дополнительных режима:
- 【ON/OFF】 — каждое нажатие переключает реле: включено/выключено. Идеально для управления освещением или замком
- 【CONTINUOUS】 — реле работает, пока вы держите кнопку. Отпустили — цепь разомкнулась. Удобно для ворот: открыли, проехали, отпустили
- 【PULSE】 — короткий импульс ровно на 1 секунду. Подходит для звонков, сигналов или кратковременных команд

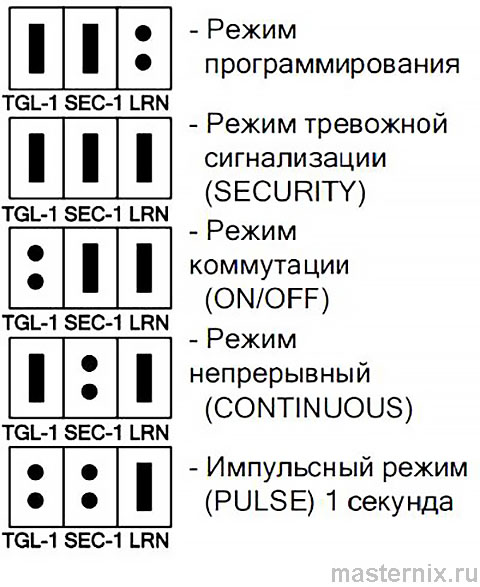

Переключение между режимами — дело пары минут. Но есть важное правило: меняйте настройки только при отключённом питании. Иначе приёмник может «зависнуть» или сохранить параметры с ошибкой. Проверено на практике.
Схема подключения к питанию и исполнительным устройствам
Правильный монтаж клемм и настройка напряжения

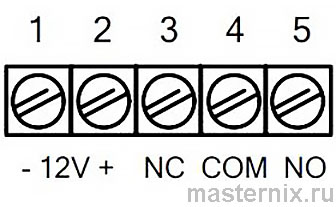

Подключение интуитивно понятное, но требует внимания к деталям. Клеммы 1 и 2 — питание: подаём постоянное напряжение 12–16 В. Клеммы 3, 4, 5 — релейный выход для подключения нагрузки.
Важно: реле рассчитано на разные параметры коммутации. Для постоянного тока: 30 В / 1 А или 60 В / 0,3 А. Для переменного: до 125 В / 0,5 А. Превышать эти значения нельзя — сгорит контактная группа. Если сомневаетесь в мощности нагрузки, поставьте промежуточное реле.
Обучение приёмника пультам: простая инструкция
Добавление новых пультов за 30 секунд
Программирование занимает меньше минуты. Снимите перемычку 【LRN】 — светодиод погаснет. Нажмите любую кнопку на пульте — светодиод на приёмнике мигнёт, подтверждая запись кода. Верните перемычку на место. Готово.
Хотите проверить, что код записался? Зажмите кнопку тампера на 3 секунды, затем нажмите кнопку пульта. Если реле щёлкнет и светодиод загорится — всё работает. Для добавления второго, третьего пульта просто повторите процедуру.
Обратите внимание: в режиме 【SECURITY】 после программирования сразу включается 30-минутная память события. Это не ошибка, а особенность защиты. Просто учитывайте при тестировании.
Сброс памяти и перепрограммирование системы
Полная очистка записанных кодов
Иногда нужно начать с чистого листа — например, при потере пульта или смене владельца. Процедура простая, но требует последовательности:
- Отключите питание приёмника
- Снимите перемычку 【LRN】
- Включите питание — светодиод начнёт редко мигать, затем изменит частоту
- Через 10 секунд все коды будут стёрты
- Верните перемычку 【LRN】 и программируйте новые пульты
Всё, система чиста. Никаких следов старых настроек. Безопасно и надёжно.
Светодиодная индикация: расшифровка сигналов
Как понять, что делает приёмник прямо сейчас
Один светодиод — три состояния. Запомнить несложно:
- Горит постоянно — приёмник в рабочем режиме, готов к приёму команд
- Прерывисто мигает — зафиксировано нажатие пульта, работает таймер памяти (в режиме охраны)
- Не горит при снятой перемычке 【LRN】 — режим ожидания программирования
Мигнул один раз при обучении? Код успешно записан. Никаких сложных меню и дисплеев — всё наглядно. Даже новичок разберётся.
Технические параметры и условия эксплуатации
Полные характеристики для расчёта и монтажа
| Параметр | Значение |
|---|---|
| Напряжение питания | 12–16 В постоянного тока |
| Ток потребления (ожидание) | 15 мА при 12 В |
| Ток потребления (коммутация) | 28 мА при 12 В |
| Дальность связи (открытая местность) | До 250 метров |
| Рабочая частота | 433,92 МГц ± 50 кГц |
| Излучаемая мощность | ≤ 5 мВт |
| Ёмкость памяти | До 680 уникальных кодов пультов |
| Длительность тревожного сигнала | 3 секунды (режим 【SECURITY】) |
| Время готовности к работе | 0,5 секунды |
| Параметры коммутации реле | DC 30 В/1 А| DC 60 В/0,3 А| AC 125 В/0,5 А |
| Защита от вскрытия | Кнопка тампера с микроконтроллерным контролем |
| Память последнего события | 30 минут (режим охраны) |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −40…+80 °C |
| Габариты корпуса | 85 × 40 × 20 мм |
| Масса | 125 грамм |
Обратите внимание: дальность 250 метров указана для идеальных условий. В городе, за стенами и перекрытиями радиус уменьшается. Это нормально для радиоканала 433 МГц. Планируйте установку с запасом.

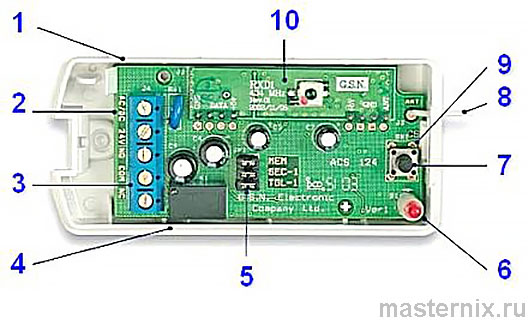

Рис. 1. Устройство приёмника с нумерацией элементов
Гарантийные обязательства и сервисная поддержка
Условия ремонта и замены оборудования
Производитель даёт 5 лет гарантии — солидный срок для электроники. Покрытие распространяется на заводские дефекты при соблюдении правил эксплуатации. Механические повреждения, попадание влаги или нарушение монтажа — не гарантийный случай.
Сервисный центр находится в Израиле, но вопросы можно решать через официальных дистрибьюторов в вашем регионе. Сохраняйте чек и упаковку — это упростит процедуру обращения. Если устройство ведёт себя странно — не разбирайте сами, обратитесь к специалистам.
