Руководство пользователя универсального пульта дистанционного управления для фанкойлов Carrier WSK-7D
Руководство / инструкция
Хотите поддерживать идеальную температуру в помещении без лишних затрат энергии? Термостат 【Carrier WSK-7D】 решает эту задачу элегантно. Электромеханический прибор управляет двигателем вентилятора и электроприводными клапанами в системах охлаждения и обогрева. Практика показывает: точный контроль температуры снижает шум и экономит электроэнергию.

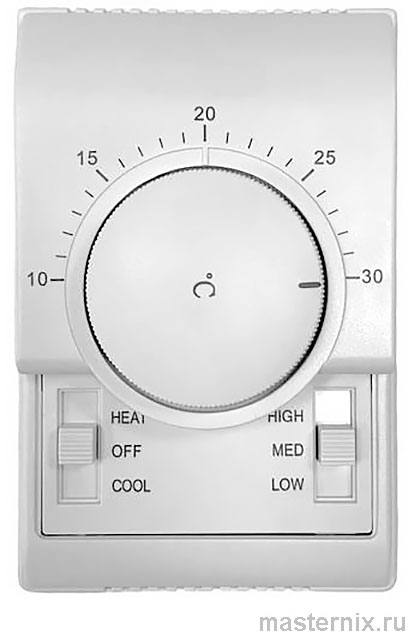

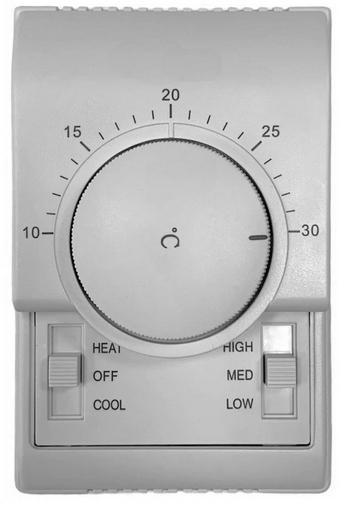

Механический пульт подходит для 2-х и 4-х трубных фанкойлов любых марок. Поворотная ручка регулирует температуру в диапазоне 10–30 °С и выбирает скорость вентилятора — она же служит выключателем. Две кнопки переключают режимы 【Охлаждение】/【Обогрев】 и активируют экономичный режим. Три светодиода наглядно отображают текущее состояние системы.
Как термостат обеспечивает комфорт в помещении
Принцип работы электромеханического регулятора
Устройство отслеживает температуру воздуха и автоматически корректирует работу фанкойла. Когда показатели отклоняются от заданных, термостат подаёт сигнал на привод клапана или меняет скорость вентилятора. Всё просто, надёжно и без сложной электроники.
Индивидуальные настройки для каждого помещения
Встроенный пульт позволяет задавать персональные параметры комфорта. Хотите прохлады в гостиной и тепла в спальне? Установите отдельные термостаты — система адаптируется под ваши предпочтения. Это серьёзно упрощает жизнь в многоквартирных домах или офисах.
Совместимость с фанкойлами: полный список моделей
Поддерживаемые бренды и серии
Термостат 【WSK-7D】 универсален: работает с фанкойлами Carrier, Aerotek и другими производителями. Ниже — основные совместимые модели для быстрого подбора.
| Тип фанкойла | Совместимые модели |
|---|---|
| Aerotek (кассетные) | |
| Серия ACF-CS2/CS4 | ACF-30CS2, ACF-40CS2, ACF-45CS2, ACF-50CS2, ACF-30CS4, ACF-40CS4, ACF-45CS4 |
| Серия ACF-CM2/CM4 | ACF-60CM2, ACF-70CM2, ACF-85CM2, ACF-105CM2, ACF-130CM2, ACF-50CM4, ACF-60CM4, ACF-65CM4, ACF-70CM4, ACF-95CM4, ACF-105CM4 |
| Серия ACF-DM2/DM4 | ACF-20DM2, ACF-30DM2, ACF-35DM2, ACF-45DM2, ACF-55DM2, ACF-75DM2, ACF-90DM2, ACF-110DM2, ACF-130DM2, ACF-140DM2, ACF-160DM2, ACF-200DM2, ACF-35DM4, ACF-45DM4, ACF-50DM4, ACF-70DM4, ACF-80DM4, ACF-100DM4 |
| Серия 42GW | 42GW200C/D, 42GW300C/D, 42GW400C/D, 42GW500C, 42GW600C/D, 42GW700C/D, 42GW701C/D |
| Carrier (канальные, бескорпусные, консольные) | |
| Канальные 42DWC/DWD | 42DWC07/09/12/16, 42DWD09/16 |
| Серия 42NL/42NH | 42NL225FE–535FE, 42NL235CE–545CE, 42NH225FE–745FE, 42NH235CE–745CE |
| Серия 42ND | 42ND135F/C, 42ND245F/C, 42ND325F/C, 42ND335F/C, 42ND435F/C, 42ND535F/C, 42ND645F |
| Бескорпусные 42NFS | 42NFS15F/C, 42NFS20F/C, 42NFS26F/C, 42NFS30F/C, 42NFS42F/C, 42NFS45F/C, 42NFS65F/C |
| Консольные 42NMS | 42NMS15F/C, 42NMS20F/C, 42NMS26F/C, 42NMS30F/C, 42NMS42F/C, 42NMS45F/C, 42NMS65F/C |
Не нашли свою модель? Не беда. Термостат совместим с большинством фанкойлов стандарта 2/4 трубы. При сомнениях сверьтесь с технической документацией вашего оборудования.
Ключевые особенности и преимущества WSK-7D
Что выделяет этот термостат на фоне аналогов
- ✔️ Переключение режимов 【Холод】 / 【Тепло】 одним движением
- ✔️ Три скорости вентилятора: 【Макс.】 / 【Средн.】 / 【Мин.】 для гибкой настройки
- ✔️ Поддержание температуры 10–30 °С с механической точностью
- ✔️ Интуитивное управление: поворотная ручка + две кнопки
- ✔️ Светодиодная индикация текущего режима
Есть нюансы. Механика надёжнее электроники в условиях перепадов напряжения — меньше шансов на сбой. Впрочем, для максимальной точности важно правильно разместить прибор (об этом ниже).
Технические параметры для точного подбора
Основные характеристики устройства
| Параметр | Значение |
|---|---|
| Напряжение питания | ~110–220 В, 50/60 Гц |
| Потребляемая мощность | 2 Вт |
| Диапазон регулировки температуры | 10–30 °С |
| Макс. сечение подключаемого провода | 1,5 мм² |
| Температура хранения/транспортировки | −20…+50 °С |

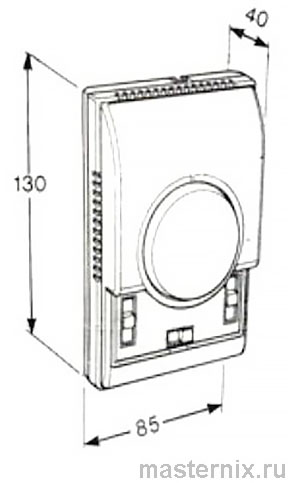

Компактный корпус и низкое энергопотребление делают 【WSK-7D】 универсальным решением для жилых и коммерческих помещений. Колодка для проводов рассчитана на стандартное сечение — проблем с монтажом не возникнет.
Управление режимами: пошаговое руководство
Базовые операции с панелью управления
→ 【Вкл/Выкл】: переведите центральный ползунок в положение 【ON】 для запуска фанкойла, в 【OFF】 — для остановки.
→ 【Температура】: вращайте центральный регулятор для установки желаемого значения.
→ 【Охлаждение】: левый переключатель в положение 【COOL】.
→ 【Обогрев】: левый переключатель в положение 【HEAT】.
→ 【Скорость вентилятора】: правый переключатель выбирает одну из трёх ступеней.
Всё интуитивно понятно. Даже без инструкции разберётесь за минуту. Но есть лайфхак: для быстрого перехода в экономичный режим используйте соответствующую кнопку — система автоматически оптимизирует работу.
Монтаж на стену: последовательность действий
Пошаговая установка термостата
→ Открутите винт в верхней части корпуса и снимите фронтальную панель.
→ Аккуратно отсоедините лицевую панель от основания.
→ Извлеките печатную плату из задней крышки для удобства подключения.
→ Закрепите заднюю крышку на стене или в монтажной коробке.
→ Подключите провода согласно схеме (см. следующий раздел).
→ Установите печатную плату на место, подсоедините лицевую панель и зафиксируйте винт.
Кажется сложным? На практике процесс занимает 15–20 минут. Главное — не торопиться и сверяться со схемой.
Подключение к двухтрубной системе: схемы и нюансы

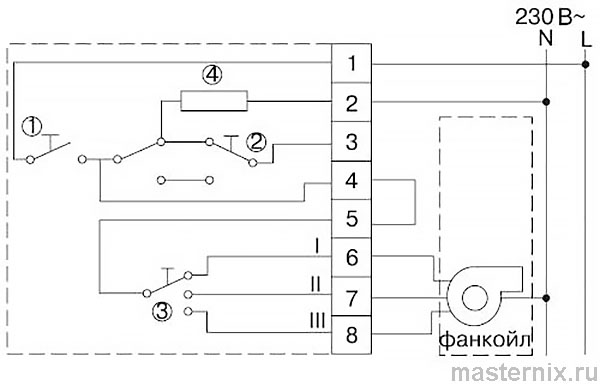

Вариант 1: управление через регулирующий клапан
Эта схема подходит для систем, где температура регулируется изменением потока теплоносителя.
Компоненты:
1 — выключатель 【ON/OFF】
2 — переключатель 【Тепло/Холод】
3 — переключатель скоростей вентилятора
4 — термостат 【WSK-7D】
M — привод регулирующего клапана
Вариант 2: управление через вентилятор
Альтернативная схема, где термостат напрямую управляет двигателем вентилятора.
Здесь клапан работает в фиксированном режиме, а температура корректируется изменением скорости воздушного потока. Выбор схемы зависит от конфигурации вашей системы — сверьтесь с проектом.
Где разместить термостат для максимальной точности
Критерии выбора места установки
(!) Рекомендуемая высота: не ниже 1,5 м от пола. Избегайте размещения рядом с выходными отверстиями нагревательных/охлаждающих установок, под прямыми солнечными лучами или в зонах сквозняков.
Почему это важно? Если термостат «чувствует» тёплый воздух от батареи или холод от кондиционера, он будет некорректно регулировать систему. Результат — дискомфорт и перерасход энергии. Скажу прямо: потратьте 5 минут на выбор места — сэкономите часы на настройках потом.
