Руководство пользователя универсального пульта ДУ кондиционером Chunghop K-1010Е

Пульт ДУ сплит-системы Chunghop K-1010Е. Инструкция по эксплуатации

Общие сведения

K-1010E – это новая модель универсального пульта дистанционного управления. Он подходит для большинства кондиционеров. Его отличительные характеристики – поиск кода, низкое энергопотребление, большой набор функций, достаточная дальность действия, простота управления, а также эргономичный дизайн. Он оснащен дисплеем, обеспечивающим простоту и удобство настройки и управления. Таким образом, это идеальный выбор, если ваш оригинальный пульт ДУ потерян, поврежден или требует замены, или же вам необходимо комбинированное использование.

Данный пульт является универсальным и применяется для управления различными моделями блоков. Некоторые функции могут быть недоступны. При нажатии кнопки с недоступной функцией, блок продолжит работу без изменения параметров.

Важно помнить!

Пожалуйста, сохраните эту инструкцию, чтобы использовать в будущих настройках.

Если у кондиционера отсутствует функция таймер или функция направления воздушного потока, то кондиционер не будет реагировать на нажатие кнопок, соответствующих этим функциям.

.

Меры предосторожности

➠ Для управления кондиционером применяется универсальный беспроводной инфракрасный дистанционный пульт Chunghop K-1010Е.

➠ При управлении расстояние между пультом и приемником сигнала на внутреннем блоке должно быть не более 10 м. Между пультом и блоком не должно быть предметов, мешающих прохождению сигнала.

➠ Пульт управления должен находиться на расстоянии не менее 1 м метра от телевизионной и радио аппаратуры.

➠ Не допускайте попадания каких-либо жидкостей на пульт дистанционного управления, не держите его под действием прямых солнечных лучей или высоких температур.

➠ Не роняйте и не бросайте пульт дистанционного управления.

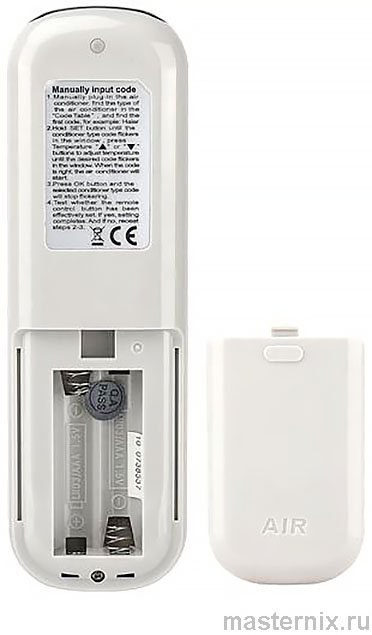

Установка батарей

Откройте отсек для батарей и установите туда 2 батарейки типа ААА.

❗👉➨ Предупреждения:
➠ Нельзя использовать новые и старые батарейки одновременно При замене батареек не нажимайте на кнопки для сохранения настроек пульта.
➠ При вытекании жидкости из батареек, необходимо их достать, очистить отсек для батареек тканью и вставить новые батарейки

..

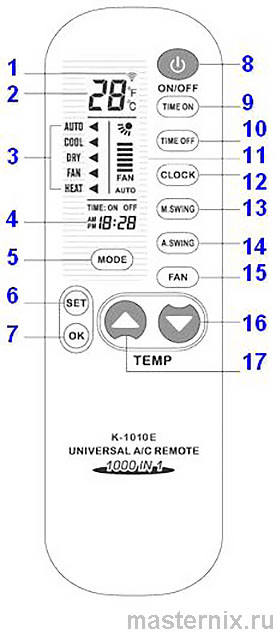

Схема устройства

1. Индикатор сигнала
2. Температура
3. Индикатор режима работы
4. Код модели
5. Режим работы
6. Кнопка SET
7. Кнопка подтверждения
8. ВКЛ. / ВЫКЛ.
9. Включение таймера
10. Выключение таймера
11. Индикатор скорости воздуха
12. Кнопка часов
13. Направление воздуха вручную
14. Направление воздуха автоматически
15. Управление скоростью воздуха
16. Увеличение температуры
17. Уменьшение температуры

Настройка пульта ДУ Chunghop K-1010Е

Перед использованием пульт ДУ необходимо настроить в соответствии с нижеуказанными инструкциями.

Устройство возможно настроить тремя разными способами.

Настройка по бренду кондиционера:

1. Включите кондиционер вручную и наведите пульт ДУ на окошко приемника сигнала.

2. Нажмите и держите кнопку, соответствующую Вашему бренду (наименования приведены ниже), дождитесь звукового сигнала и отпустите кнопку.

3. Проверьте функциональность всех кнопок; если все работает правильно – настройка завершена.

Соответствие кнопок брендам:

1. ВКЛ. / ВЫКЛ.: Gree, Haier.
2. Увеличение температуры: MD, Toshiba, Changhong.
3. Уменьшение температуры: Sharp, Kelong.
4. Режим работы: LG, Samsung.
5. Управление скоростью воздуха: Mitsubishi, Other.
6. Направление воздуха вручную: Hitachi, Panasonic.
7. Направление воздуха автоматически: Sanyo, Hisense.
8. Включение таймера: Chigo, Daikin.
9. Выключение таймера: Jujutsu, Carrier.

Ввод кода вручную:

1. Найдите в таблице трехзначный код Вашего бренда кондиционера, включите кондиционер вручную и наведите пульт ДУ на окошко приемника сигнала.

2. Одновременно нажмите и удерживайте кнопку SET до тех пор, пока код на дисплее не начнет мигать.

3. Используйте кнопку увеличения температуры для изменения значения кода, пока не услышите звуковой сигнал и устройство не включится автоматически.

4. После выбора правильного кода нажмите ОК для сохранения и проверьте функциональность кнопок.

Поиск кода вручную:

1. Включите кондиционер вручную и наведите пульт ДУ на окошко приемника сигнала.

2. Одновременно нажмите и удерживайте кнопку SET до тех пор, пока код на дисплее не начнет мигать.

3. Используйте кнопки увеличения и уменьшения температуры до тех пор, пока кондиционер не издаст звуковой сигнал и не включится.

4. После выбора правильного кода нажмите ОК для сохранения и проверьте функциональность кнопок.

5. В случае неудачи повторите шаги 2-4.

Настройка часов

1. Нажмите и удерживайте кнопку часов в течении 3 секунд.

2. Настройте часы с помощью кнопок регулировки температуры.

3. Нажмите кнопку часов для выхода из настроек.

Таймер включения выключения

После включения или выключения таймера индикатор таймера кондиционера будет начнет работать, показывая его статус.

Решение проблем

При возникновении проблем при настройке или работе с пультом ДУ:

1. Следуйте указаниям в разделе «Настройка пульта ДУ». Если первая группа кодов не подошла, попробуйте другие коды для того же бренда. Если ни один из кодов не подходит для использования пульта ДУ (или же марки вашего ТВ нет в списке кодов), используйте поиск кода вручную.

2. Если вы ошиблись при вводе кода, вы можете ввести верный код, когда индикатор все еще горит. Если индикатор погас, необходима перенастройка.

3. Убедитесь, что пульт ДУ направлен непосредственно на электронное устройство, которым вы хотите управлять, и между ними нет препятствий.

4. Проверьте, есть ли на устройстве желаемая функция. В случае ее отсутствия пульт не будет работать.

Технические характеристики

➠ Радиус действия: около 8 м.
➠ Батарейки: ААА (2 шт.).

Список кодов универсального пульта Chunghop K-1010Е

ACSOM 980
ADC 861
AIDELONG 293-295
AITE 296-299
AKIRA 796-797
AMCOR 501, 508, 509, 532 973, 978, 979
AMICO 982 890-899
ALPIN 989-991, 998
AUCMA 210-229
AUX 180-199
AOKE 301-302
AOLI 300
APTON 862
BAIXUE 299
BEIJINGJINGDIAN 304
BIG-THUMB 331
BOERKA 630
BOERKA 305-306
BOSHI 310
BOSHIGAO 308-309
BORLER 307
CAIXING 311
CHANGFENG 190
CHANGFU 835-838
CHANGLING 312-323
CHANGHONG 060-079
CHENGYUAN 324
CHIGO 080-099
CHUANGHUA 325-328
CHUANYAN 861
COLROLLA 861
CHUNLAN 170-179
CONSUL 993
CONROWA 337-341
CORONA 760-769
CROWN 861
DAEWOO 332-333
DAIKIN 740-759
DAJINXING 329-330
DAKE 861
DAOTIAN 821-824
DELONGHI 900
DUNAN 336
DONGXIA 334-335
DONGXINBAO 260-268
ELCO 982
ELECTER 981-986
ELECTROLUX 471-474
FEDDERS 878
FEIEDRICH 879
FEIGE 829-830
FEILU 240-249
FERROLI 901
FIRST 864
FRESTECH 270-279
FUJITSU 700-719
GALANZ 140-149
CARRIER 690-699, 890-899
GEER 342-343
GLEE 280
GOLDSTAR 303
GREE 000, 020-039
GUANGDA 345-346
GUQIAO 344

.

HAIER 001-019
HELTON 863
HEMILTON 95
HICON 391-392
HISENSE 230-239
HITACHI 640-659
HONGYI 347
HUABAO 100-109
HUAGAO 348
HUAKE 349-350
HUAMEI 351-352
HUANGHE 353
HUALING 150-169
HUAWEI 281
HUIFENG 354-356
HUIFENG 357, 360
HYUNDAI 780-789
INYCIN 475-483
JIANGNAN 359
JIALE 358
JMSTAR 360
JINBEIJING 361-362
JINDA 491-492
JINSONG 363-365
JOHNSO 282
KANGLI 368-370
KELONG 110-119
KLIMATAIR 797-800
KONKA 366-367
KRIS 804-805
KT02_D001 283
KT02_D002 284
KTY001 285
KTY002 286
KTY003 287
KTY004 288
KTY005 289
LG 600-609
LIANGYU 780
LIKEAIR 386-387
LITTLESWAN 453
LONGHE 861
LOREN-SEBO 801-803
MCQUAY 790-795
MD 040-059
MEILING 388-391
MINGXING, BOYIN 290
MITSUBISHI 551-599, 532, 630, 969, 978, 979, 991
MITSUKA 904
NATIONAL, Panasonic 660-689
NIKKO 810-811
NISO 398-399
NISO 497
NORCA 994
OLYMPUS 995-996
OPAL 997
PANDA 464-466
PEREG 998
PINSHANG, XINHUABAO 290
PILOT 902
PUYI 862

..

QIXING 393
RAYBO 371-383
RHOSS 903
RICAI 394
RIJIANG 395-397
ROWA 383-385
SAGON 414
SAMSUNG 610-629
SANYO NEC 500-550, 860
SANZUAN 190
SAPORO 861
SAST 450-452
SENSOR 860
SERENE 499
SHAMEi 400
SHANGLING 403-409
SHANYE 862
SHANXING 401-402
SHARP 720-739
SHENBAO 410-411
SHENGFENG 412
SHENGFENGIFELUI 413
SHINCO 200-209
SHINING 415
SHUANGLU 416-418
SIGMA 447
SOGO 291
SONGLINXIA 862
SONGXING 419
SOVA 292
SOVA 420
SOWA 862-863
SOYEA 421-422
SPEED 987
SRTC 423
STARIGHT-AIRCON 880
SUNBURG 817-820
TADIAIR 501, 508, 509, 532
TADIRAN 501, 508, 509, 532, 630, 969, 978, 979, 991
TAIYA 862
TCL 120-139
TEAC 850-859
TECO 831-834
TIANJINKONGTIAO 424
TIANYUAN 425-428
TOBO 250-269
TONGLI 429-430
TOYO 825-828
TOSHIBA 630-639
TRANE 812-816
UNI-AIR 368-369
UTTLEDUCK 454-456
WANBAO 431-433
WANGZI 861
WEILi 434-443, 553-576
WEITELI 444
WHIRLPOOL 770-774
WUFENG 445-446
XINGHE 462-463
XINLE 457-460
XILENG 448-449
XINLING 461
XIONGDI 862
YAIR 467-471, 044
YAOMA 470
YIDONG 499
YORK 775-779
YUTU 484-490
ZHONGYI 493-494
ZUODAN 495
Другие: 496, 498, 821-828, 839-849, 865-877, 905-976, 999

Правила и условия монтажа, хранения, перевозки (транспортировки), реализации и утилизации

➠ Устройство не требует какого-либо монтажа или дополнительной фиксации.
➠ Хранение и транспортировка устройства должны производиться в сухом помещении.
➠ Устройствотребует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д. ➠ Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
➠ После окончания срока службы изделия его нельзя выбрасывать вместе с обычным бытовым мусором. Вместо этого оно подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством. Обеспечивая правильную утилизацию данного продукта, вы помогаете сберечь природные ресурсы и предотвращаете ущерб для окружающей среды и здоровья людей, который возможен в случае ненадлежащего обращения. Более подробную информацию о пунктах приема и утилизации данного продукта можно получить в местных муниципальных органах или на предприятии по вывозу бытового мусора.

Гарантийные обязательства

Производитель устанавливает срок гарантии 6 месяцев на это изделие и гарантирует, что изделие не имеет дефектов в материалах, сборке и гарантирует бесперебойную работу в течении всего гарантийного срока. Гарантийный период исчисляется с момента приобретения изделия и распространяется только на новые продукты. В гарантийное обслуживание входит бесплатный ремонт или замена вышедших из строя элементов оборудования не по вине потребителя в течение гарантийного срока, на территории уполномоченных сервисных центров, при условии эксплуатации изделия согласно руководству пользователя.

Срок службы изделия, предназначенного для личного, не профессионального использования составляет 12 месяцев, при условии соблюдения правил эксплуатации.

Дополнительная информация

Изготовитель: Чунхоп Электроникс Инд. Ко., Лтд.
Шоссе Индастриал 1, д. Цзян, Личэн, р-н Цзэнчэн, пров-я Гуандун, г. Гуанчжоу, Китай.
Уполномоченное изготовителем лицо: ООО «Атлас».
690068, Приморский край, г. Владивосток, пр-т 100 лет Владивостоку, 155, корп. №3.
Товар прошёл обязательную сертификацию.
Спецификации, информация о продукте, его комплектация и функционал могут быть изменены без предварительного уведомления пользователя.
