Руководство пользователя пульта дистанционного управления для фанкойлов Carrier 33TA-AC01 / 33TB-AC01

Назначение и различия типов пультов

Какой пульт выбрать для вашей системы

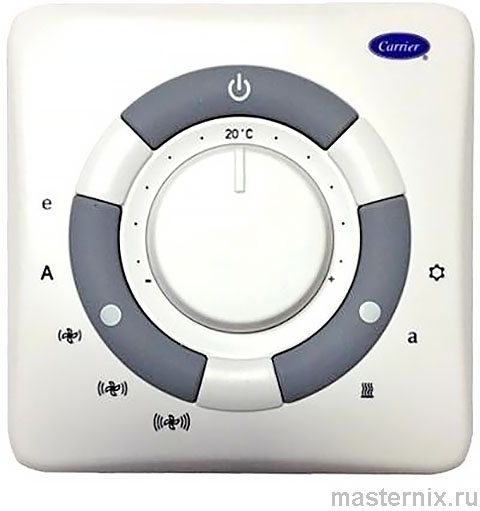

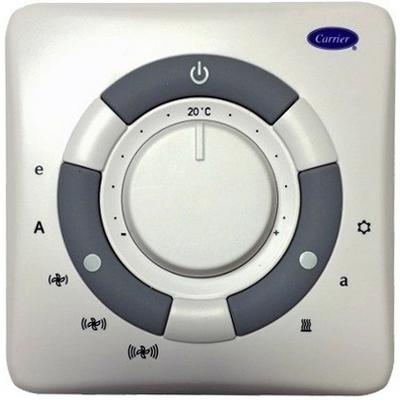

Пульты 【33TA-AC01】 и 【33TB-AC01】 — это микропроцессорные контроллеры для фанкойлов Carrier. Они поддерживают комфортный микроклимат, автоматически регулируя температуру, влажность и качество воздуха. При этом система работает тише и экономичнее благодаря интеллектуальному управлению.

Важный момент: эти модели полностью заменяют предыдущие версии 【33TA-0001】 и 【33TB-0001】. Функционал идентичен, можно использовать как прямую замену без перенастройки.

Существует два типа контроллеров. Тип 【А】 работает с двухтрубными фанкойлами. Тип 【В】 предназначен для четырёхтрубных систем или двухтрубных с электронагревателем. Визуально их отличает один индикатор: у типа 【В】 есть жёлтый светодиод автоматического сезонного переключения.

Технические характеристики и параметры

Что нужно знать перед монтажом

Низкое энергопотребление — серьёзное преимущество. Можно подключать несколько пультов к одной линии без риска перегрузки. Это упрощает масштабирование системы в больших зданиях.

Интеллектуальные функции управления

Автоматика для комфорта и экономии

Умное управление вентилятором

В режиме обогрева вентилятор отключается с задержкой 1 минуту — теплообменник успевает остыть, исключая выброс остаточного тепла. Если в системе есть датчик температуры воды, пульт типа 【А】 автоматически останавливает вентилятор при остывании воды ниже 40°C (обогрев) или нагреве выше 18°C (охлаждение).

Защита от замерзания

Функция поддерживает температуру не ниже +7°C в неиспользуемых помещениях. При падении до этого порога система включает вентилятор на максимум и открывает клапаны. Активируется через DIP-переключатель при монтаже — работает даже когда пульт выключен. Идеально для дач, офисов выходного дня, складских помещений.

Экономичный режим

Температура сдвигается на +4°C в режиме охлаждения или −4°C в режиме обогрева. Индикация на дисплее отключается, кроме тусклого свечения индикатора эконом-режима. Это сокращает энергопотребление без риска разморозки системы.

Сезонное переключение

Пульт поддерживает ручное и автоматическое переключение сезонов. Тип 【33TB】 сам выбирает режим, исходя из заданной температуры. Тип 【33TA】 может переключаться по сигналу внешнего датчика воды или центрального пульта — в этом случае ручное управление блокируется.

Пошаговая установка на стену

Как правильно закрепить пульт и подключить питание

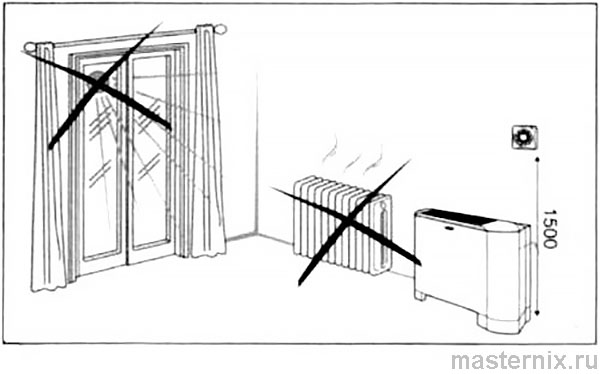

Выбирайте место на высоте ~150 см от пола. Избегайте зон рядом с батареями, сквозняками, прямыми солнечными лучами — это искажает показания датчика температуры.

1. Открутите стопорный винт в верхнем левом углу, чтобы отделить лицевую панель от основания.

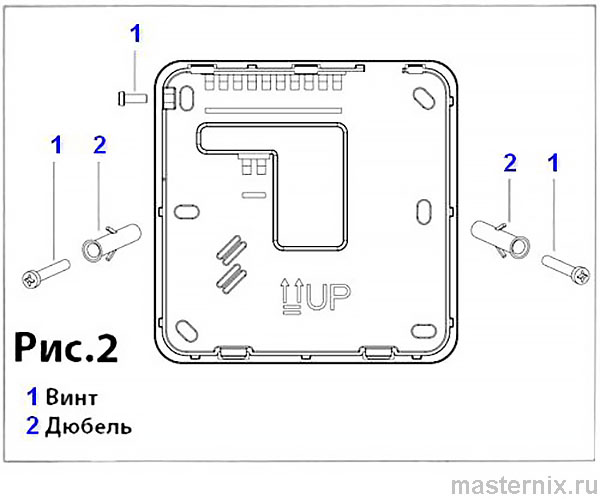

2. Закрепите основание на стене, разметьте отверстия под дюбели.
3. Просверлите отверстия без установленного пластикового корпуса — это предотвратит повреждение.

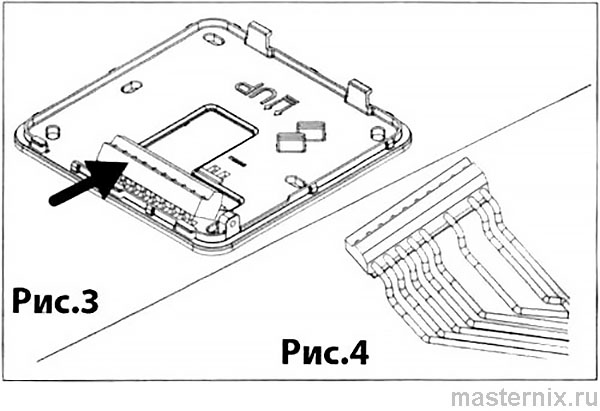

4. Снимите соединительный разъём, приложив усилие по направлению, показанному в инструкции.

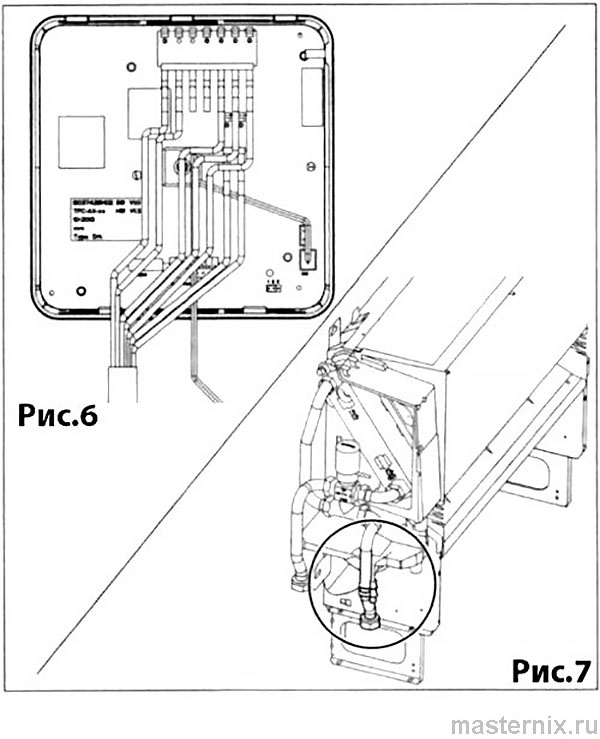

5. Выполните электрические подключения согласно схеме на блоке управления фанкойлом.
6. Вставьте разъём обратно в корпус до щелчка.
7. Закрепите пульт на стене дюбелями, установите лицевую панель и закрутите винт.

Критично важно: все кабели прокладывайте в пластиковых кабель-каналах. Используйте кабель ПВХ сечением не менее 1 мм². Не прикасайтесь к электронным компонентам платы — статика может вывести контроллер из строя.

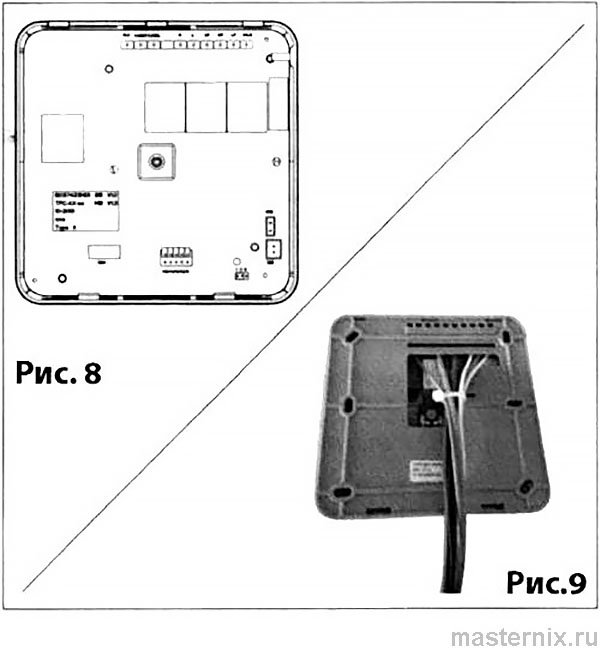

Зафиксируйте выходные кабели специальным зажимом — это предотвратит обрыв при случайном рывке.

Органы управления и световая индикация

Что делает каждая кнопка и как читать индикаторы

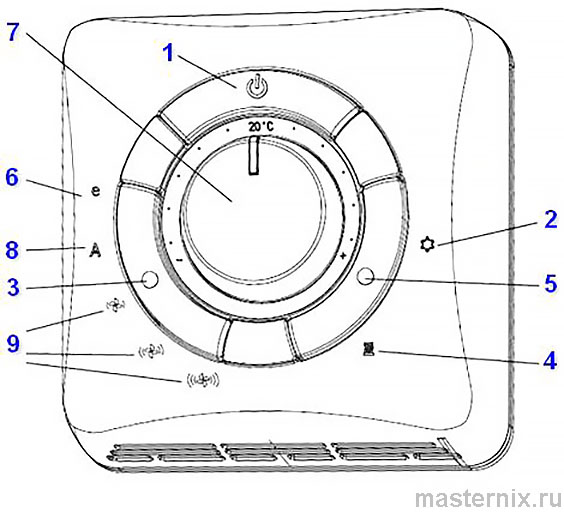

Регулятор типа 【А】

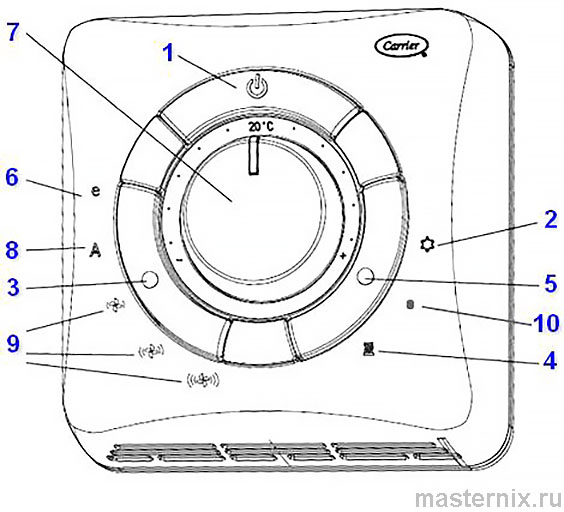

Регулятор типа 【В】

Отличается наличием дополнительного жёлтого индикатора автоматического сезонного переключения. Все остальные элементы управления идентичны типу 【А】.

Расшифровка световых индикаторов

• 🔵 ВКЛ — режим охлаждения & Мигает — защита от замерзания
• 🔴 ВКЛ (справа) — режим обогрева & Мигает — неисправность датчика
• 🔴 ВКЛ (слева) — вентилятор работает на выбранной скорости
• 🟡 ВКЛ — автоматический выбор скорости вентилятора
• 🟢 ВКЛ — активен экономичный режим & Мигает — пульт в режиме ВЫКЛ
• 🔴/🔵 Мигают одновременно — режим «Автотест»

Регулировка температуры и вентилятора

Точная настройка параметров микроклимата

Поворотная ручка температуры

Центральное значение шкалы — 20°C. Поворот в сторону 【−】 снижает уставку (мин. 10°C), в сторону 【+】 — повышает (макс. 30°C). Система автоматически поддерживает заданное значение.

Управление вентилятором 【FAN】

Кнопка 【FAN】 переключает режимы:

• ★ Ручной выбор: Низкая → Средняя → Высокая скорость
• ★ Автоматический режим: микропроцессор сам подбирает обороты по разнице температур

В авторежиме горит жёлтый индикатор. Это удобно: система работает тише при стабильной температуре и ускоряется при отклонениях.

Полезный нюанс: через конфигурацию DIP-переключателей можно включить непрерывную работу вентилятора или отключить его при низкой температуре воды — это повышает комфорт зимой, исключая холодные продувы.

Энергосбережение и защита помещений

Как снизить потребление без потери комфорта

Активация эконом-режима

Нажмите кнопку, активирующую энергосбережение — зелёный светодиод загорится, а остальные индикаторы погаснут. Температура сдвинется на ±4°C в зависимости от сезона. Идеально для ночи или когда вас нет дома.

Режимы «Ночь» и «Затемнение»

Если не нажимать кнопки 10 секунд, яркость светодиодов автоматически снижается («Ночной режим»). Для полного отключения подсветки («Затемнение»): установите максимальную скорость вентилятора и удерживайте соответствующую кнопку 5 секунд. 4 вспышки красного индикатора подтвердят активацию. Повторное действие вернёт обычный режим (3 вспышки).

Внешний контакт: окна и датчики присутствия

К пульту можно подключить датчик открытия окна или присутствия людей. При срабатывании система переходит в ВЫКЛ или эконом-режим, сохраняя только защиту от замерзания. Переключение между конфигурациями: удерживайте кнопки питания и выбора скорости 5 секунд. Зелёный индикатор мигнёт 3 раза при переходе в эконом-режим или загорится на 3 секунды при возврате.

Конфигурация DIP-переключателей

Глубокая настройка под задачи объекта

Четыре микропереключателя на плате расширяют функционал. По умолчанию все в положении «Закрыт» (Выкл).

Настраивайте DIP-переключатели до закрытия корпуса. Изменение «на горячую» не применяется.

Диагностика неисправностей и автотест

Как быстро выявить и устранить проблему

Индикация ошибок

• ⚠️ 🔴 Мигает — неисправность датчика температуры (внутреннего или водяного): проверьте подключение, замените при необходимости
• ⚠️ 🟢 Мигает каждые 0,25 с — конфликт конфигурации: одновременно активированы оба сигнала централизованного переключения 【RC】 и 【RH】. Отключите один из них.

Режим «Автотест»

Для проверки работоспособности всех исполнительных механизмов: удерживайте кнопку сезонного переключения и трижды быстро нажмите кнопку выбора скорости в течение 1 секунды. Синий и красный светодиоды начнут мигать.

Система поочерёдно на 10 секунд активирует:

1. Вентилятор на низкой скорости
2. Вентилятор на средней скорости
3. Вентилятор на высокой скорости
4. Клапан холодной воды 【CV】

Это позволяет за 40 секунд убедиться, что все компоненты реагируют на команды.

Выбор и подключение датчиков температуры

Внутренний или выносной датчик: как выбрать

Заводская настройка — внутренний датчик в корпусе пульта. Подходит для настенного монтажа в зоне контроля.

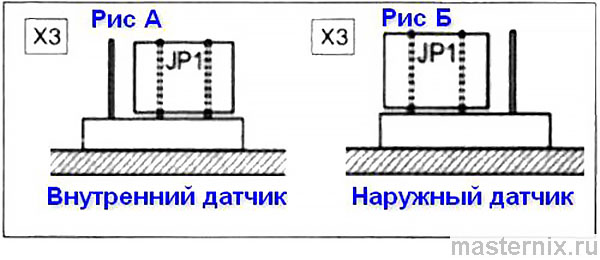

Для модульных систем с установкой пульта на фанкойл используйте выносной датчик в зоне возвратного воздуха. Активация: замкните перемычку 【JP1】 согласно схеме на плате (позиция Б).

Важно: не оставляйте перемычку в промежуточном положении — это вызовет некорректные показания и сбои в работе.
