Руководство пользователя пульта дистанционного управления Shuft YKR-H/102E
Руководство / инструкция
Назначение и совместимость моделей
Для чего предназначен пульт и с какими кондиционерами работает

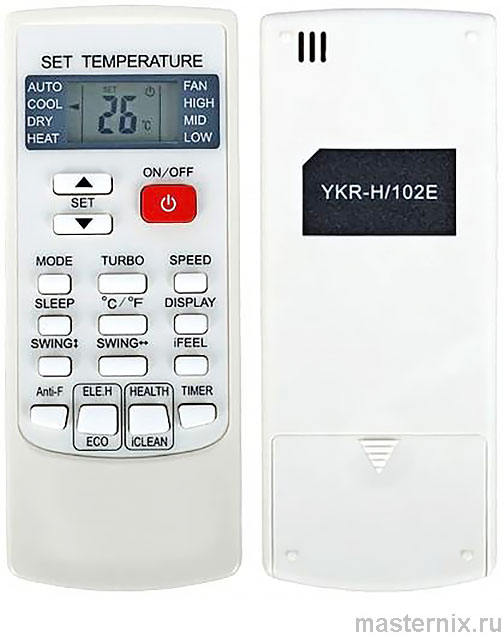

Пульт YKR-H/102E (также совместим с YKR-H/101E) разработан для управления сплит-системами Shuft. Он обеспечивает охлаждение, обогрев, осушение и очистку воздуха в жилых, офисных и общественных помещениях.
Универсальность пульта — его сильная сторона. Он оснащён полным набором функциональных кнопок, но помните: если ваш кондиционер не поддерживает определённую опцию, соответствующая кнопка просто не будет реагировать. Это нормально, а не поломка.
Важно: в моделях без функции обогрева кнопки 【HEAT】 и 【ELE.H】 остаются неактивными — система автоматически игнорирует эти команды.
Меры предосторожности при эксплуатации
Как продлить срок службы пульта и избежать проблем
Перед первым использованием проверьте полярность батареек — «+» и «-» должны точно совпадать с маркировкой в отсеке. Кажется простым? Именно эта ошибка чаще всего создаёт иллюзию «неисправного» нового пульта.
Направляйте пульт прямо на приёмник внутреннего блока. Максимальная дальность — 8 метров. Препятствия вроде мебели, штор или стен ослабляют ИК-сигнал, и кондиционер может не отреагировать на команду.
- ✔️ Избегайте падений и попадания жидкости на корпус
- ✔️ Не оставляйте пульт под прямыми солнечными лучами
- ✔️ При сбоях выньте батарейки на 30 секунд, затем вставьте заново
Если пульт долго не используется — извлеките элементы питания. Утечка электролита способна повредить контакты безвозвратно. И да, не смешивайте старые и новые батарейки, а также разные типы элементов — это нарушает стабильность работы.
Дополнительные рекомендации
Размещайте пульт не ближе 1 метра от телевизоров и радиоаппаратуры — это снижает риск электромагнитных помех. Для чистки используйте только мягкую сухую ткань, без воды и химических средств.
Кнопки пульта: подробное описание функций
Что делает каждая клавиша и как её правильно использовать
Пульт отображает все символы при включении, но активны только те, что соответствуют текущему режиму. Внешний вид может незначительно отличаться в зависимости от партии, но функционал остаётся неизменным.

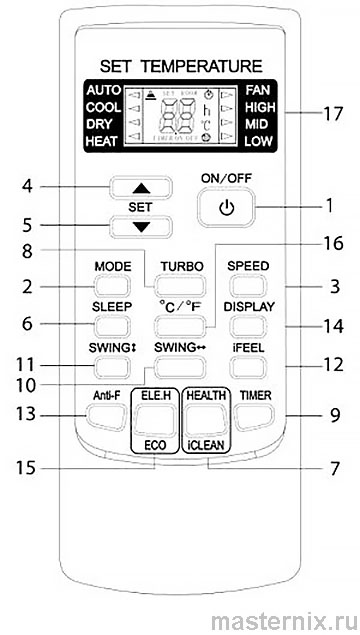

| № | Кнопка | Назначение |
|---|---|---|
| 1 | 【ON/OFF】 | Включение и выключение кондиционера |
| 2 | 【MODE】 | Переключение режимов: Авто, Охлаждение, Осушение, Вентиляция, Обогрев |
| 3 | 【SPEED】 | Выбор скорости вентилятора: Авто, Высокая, Средняя, Низкая |
| 4 | 【▲】 | Увеличение заданной температуры |
| 5 | 【▼】 | Уменьшение заданной температуры |
| 6 | 【SLEEP】 | Активация ночного энергосберегающего режима |
| 7 | 【iCLEAN】 | Запуск функции самоочистки внутреннего блока |
| 8 | 【TURBO】 | Включение интенсивного режима для быстрого достижения температуры |
| 9 | 【TIMER】 | Настройка таймера на включение или выключение |
| 10 | 【SWING↔】 | Управление горизонтальными жалюзи (в данной серии может не использоваться) |
| 11 | 【SWING↕】 | Управление вертикальными жалюзи |
| 12 | 【iFEEL】 | Поддержание температуры в зоне нахождения пульта (рядом с пользователем) |
| 13 | 【Anti-FUNGUS】 | Автоматическая просушка для защиты от плесени |
| 14 | 【DISPLAY】 | Включение/выключение подсветки дисплея на внутреннем блоке |
| 15 | 【ECO】 | Активация экономичного режима с низким энергопотреблением |
| 16 | 【C/F】 | Переключение отображения температуры между °C и °F |
| 17 | — | Панель индикации пульта |
Заметьте: температура регулируется только в диапазонах 16–32°С. Функция 【HEALTH】 (ионизация) и 【ELE.H】 (электронагрев) в данной серии не используются — их наличие на пульте обусловлено универсальностью модели.
Базовое управление: включение и выбор режима
Как запустить кондиционер и переключать режимы работы
Нажмите 【ON/OFF】 — на дисплее внутреннего блока отобразится последний использованный режим. При первом включении система загрузит заводские настройки. Повторное нажатие выключит устройство, жалюзи автоматически закроются.
Переключение режимов через 【MODE】
Кнопка 【MODE】 циклически меняет режимы: AUTO → Cool → Dry → Heat → Fan. На дисплее пульта появляются соответствующие значки:
По умолчанию при повторном включении активируется AUTO. В этом режиме температура на дисплее не отображается — система сама подбирает комфортные параметры. В режиме 【HEAT】 стартовая температура — 24°С, в остальных — диапазон 24–27°С.
Почему в AUTO нет ручной регулировки? Логично: система сама решает, греть или охлаждать, ориентируясь на температуру в комнате.
Регулировка температуры и скорости вентилятора
Точная настройка микроклимата в помещении
Изменение температуры
Кнопки 【▲】 и 【▼】 изменяют заданную температуру в диапазоне 16–32°С. Удерживайте любую из них более 2 секунд — значение начнёт быстро меняться. В режиме AUTO эта функция отключена.
Выбор скорости вентилятора 【SPEED】
【SPEED】 переключает скорости: AUTO → Высокая → Средняя → Низкая. На дисплее отображается соответствующая индикация: AUTO / LOW / MID / HIGH.
В авторежиме система сама подбирает обороты, исходя из разницы между заданной и фактической температурой. В режиме самоочистки вентилятор автоматически работает на низкой скорости.
Расширенные функции: комфорт, очистка, экономия
Функции для повышения удобства и снижения энергопотребления
Ночной режим 【SLEEP】
【SLEEP】 активирует специальный алгоритм для комфортного сна. При охлаждении температура плавно повышается на 1°С каждый час в течение двух часов, затем фиксируется. При обогреве — понижается на 2°С в час. Через 7 часов кондиционер автоматически выключится. Это серьёзно экономит электроэнергию без ущерба для комфорта.
Самоочистка 【iCLEAN】
При выключенном пульте нажмите 【iCLEAN】 — жалюзи встанут в положение охлаждения, и запустится 35-минутный цикл очистки. Система удаляет влагу с испарителя, предотвращая появление плесени и неприятных запахов. Прервать процесс можно повторным нажатием 【iCLEAN】 или 【ON/OFF】.
Интенсивный режим 【TURBO】
В режимах 【COOL】 и 【HEAT】 кнопка 【TURBO】 включает максимальную скорость вентилятора для быстрого достижения заданной температуры. При смене режима или скорости функция отключается автоматически. Имеет смысл использовать, когда нужно срочно охладить или прогреть помещение.
Режим 【iFEEL】
【iFEEL】 переключает датчик температуры с внутреннего блока на пульт ДУ. Система поддерживает заданную температуру именно там, где находитесь вы. Особенно актуально, если пульт лежит рядом на столе или в руке.
Защита от плесени 【Anti-FUNGUS】
Эта функция автоматически просушивает испаритель после работы в режиме охлаждения. Активируется удержанием кнопки 【Anti-FUNGUS】 при выключенном кондиционере — вы услышите 10 звуковых сигналов. Отключение — аналогично, но после 8 сигналов. Не включайте кондиционер повторно, пока функция не завершится полностью.
Экономичный режим 【ECO】
【ECO】 оптимизирует работу компрессора для снижения потребления электроэнергии. Автоматический выход из режима происходит через 8 часов работы.
Подсветка дисплея 【DISPLAY】
【DISPLAY】 включает или выключает подсветку на внутреннем блоке. Удобно ночью, чтобы яркий индикатор не мешал сну. После отключения питания настройку нужно задать заново.
Таймер и управление воздушным потоком
Программирование работы и настройка направления воздуха
Настройка таймера 【TIMER】
【TIMER】 позволяет задать время включения (при выключенном кондиционере) или выключения (при работающем). Диапазон: от 0,5 до 24 часов. Каждое нажатие 【▲】/【▼】 меняет значение на 30 минут, после 10 часов — на 1 час. Подтвердите настройку повторным нажатием 【TIMER】.
Можно предварительно настроить режим работы, температуру и скорость вентилятора — при срабатывании таймера кондиционер включится с этими параметрами.
Регулировка жалюзи 【SWING】
Кнопки 【SWING↔】 и 【SWING↕】 управляют горизонтальными и вертикальными жалюзи. Нажмите один раз — жалюзи начнут качаться, нажмите ещё раз — зафиксируются в текущем положении. Вертикальные ламели можно также отрегулировать вручную.
Индикаторы на дисплее пульта
Расшифровка символов и значков
Дисплей отображает активные режимы и параметры. Вот что означают основные значки:
- ★ AUTO/COOL/DRY/HEAT/FAN — текущий режим работы
- ★ HIGH/MID/LOW/AUTO — скорость вентилятора
- ★ SET/ROOM — заданная и фактическая температура
- ★ SWING↔/↕ — направление потока воздуха
- ★ SLEEP/TIMER/TURBO — активные дополнительные функции
- ★ ON/OFF — индикация включения/выключения
Некоторые индикаторы (HEALTH, ELE.H) в данной серии не используются — их появление на дисплее возможно, но функции неактивны.
Особенности работы в разных режимах
Как кондиционер поддерживает заданные параметры
В режимах охлаждения и обогрева система поддерживает заданную температуру с точностью ±1°С. Если в режиме 【COOL】 заданная температура выше комнатной более чем на 1°С — система автоматически переключится на вентиляцию. Аналогично для 【HEAT】.
В режиме 【AUTO】 температура не регулируется вручную. Система автоматически поддерживает комфортные 25±2°С: при +20°С включается обогрев, при +26°С — охлаждение.
Режим 【DRY】 поддерживает температуру с точностью ±2°С. Если фактическая температура выше заданной более чем на 2°С — кондиционер временно переходит в режим охлаждения. При достижении целевого значения компрессор отключается, внутренний вентилятор работает на низкой скорости.
Функция ионизации воздуха включается автоматически при запуске кондиционера — дополнительная настройка не требуется.
Установка и замена элементов питания
Пошаговая замена батареек
- Сдвиньте крышку на задней панели, нажав на фиксатор.
- Вставьте две щелочные батарейки типа ААА, соблюдая полярность.
- Закройте крышку и нажмите 【ON/OFF】 для проверки работы.
Если дисплей не светится или пульт не реагирует — замените батарейки на новые. Не используйте элементы разных типов или степени износа. При длительном простое (более месяца) извлекайте батарейки — это продлит срок службы устройства.
Перед утилизацией обязательно извлеките и правильно утилизируйте использованные элементы питания.
