Руководство пользователя пульта дистанционного управления Shuft KKG21A-C1

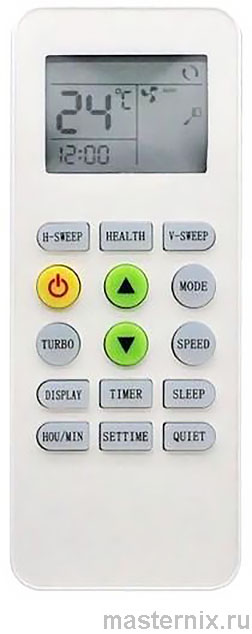

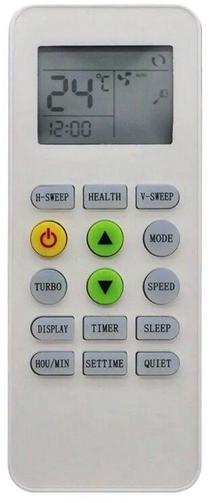

Пульт ДУ сплит-системы Shuft KKG21A-C1. Инструкция по эксплуатации

Совместимость KKG21A-C1 Пульт ДУ кондиционера

Пульт дистанционного управления KKG21A-C1 подходит для:

Shuft SFTG/in06HN1 / Shuft SFTG/out06HN1
Shuft SFTG/in07HN1 / Shuft SFTG/out07HN1
Shuft SFTG/in09HN1 / Shuft SFTG/out09HN1
Shuft SFTG/in12HN1 / Shuft SFTG/out12HN1
Shuft SFTG/in18HN1 / Shuft SFTG/out18HN1
Shuft SFTG/in24HN1 / Shuft SFTG/out24HN1

Меры предосторожности

➠ Перед тем как использовать пульт дистанционного управления в первый раз, поставьте батарейки и убедитесь в том, что «+» также «-» контакты соблюдены.

➠ Убедитесь в том, что пульт дистанционного управления направлен на получения сигнала, и нет препятствий между ним, и максимальное расстояние составляет 8 метров.

➠ Не позволяйте пульту управления падать и не бросайте его. Не допускайте попадания жидкости в пульт дистанционного управления. Не направляйте пульт дистанционного управления под воздействие прямых солнечных лучей или чрезмерный нагрев.

➠ Если пульт дистанционного управления не функционирует нормально, то выньте батарейки на 30 секунд до его переустановки. Если не работает, то замените батарейки.

➠ При замене батареек не смешивайте новые батарейки вместе со старыми или батарейками разного типа, так это может служить ошибкой пульта дистанционного управления.

➠ Если пульт дистанционного управления не использовался долгое время, то в первую очередь нужно убрать батарейки, удалить утечку из них, так как они могут повредить пульт дистанционного управления.

➠ Утилизировать использованные батареи.

Примечание

1. Этот пульт управления универсален и включает все функциональные кнопки. Пожалуйста, имейте в виду, что некоторые из них могут быть неактивны в зависимости от особенностей вашего кондиционера. Если определенные функции недоступны на вашем кондиционере, соответствующие кнопки на пульте просто не будут работать.

2. В режиме охлаждения кнопки НАГРЕВА и ELE.H неактивны, поэтому они не будут функционировать.

.

Технические характеристики

Питание: AAA x 2
Вес без упаковки (г): 77 г
Вес с упаковкой (г): 90 г
Длина упаковки: 17 см

Описание пульта дистанционного управления

➠ Для управления кондиционером применяется беспроводной инфракрасный дистанционный пульт.

➠ При управлении расстояние между пультом и приемником сигнала на внутреннем блоке должно быть не более 8 м. Между пультом и блоком не должно быть предметов, мешающих прохождению сигнала.

➠ Пульт управления должен находиться на расстоянии не менее 1 м от телевизионной и радио аппаратуры.

➠ Не роняйте и не ударяйте пульт, а также не оставляйте его под прямыми солнечными лучами.

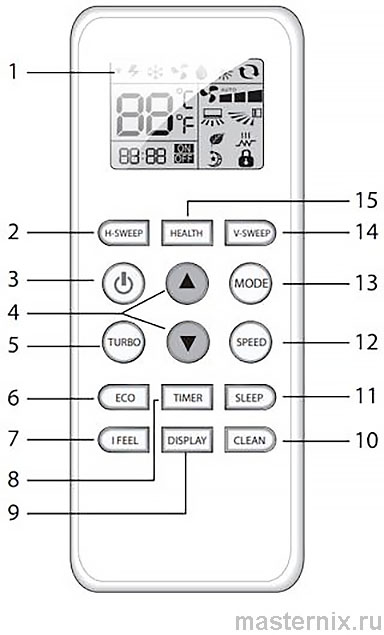

Описание кнопок

1. Дисплей Пульта ДУ
2. Кнопка H-SWEEP* - управление направлением воздушного потока по горизонтали
3. Кнопка включение/выключение
4. Кнопки Увеличения и уменьшения температуры
5. Кнопка TURBO - активация интенсивного режима работы
6. Кнопка ЕСО- активация режима энергосбережения
7. Кнопка iFEEL - активация режима поддержания заданной температуры вокруг пользователя (рядом с пультом ДУ)
8. Кнопка TIMER - активация таймера на включение и выключение
9. Кнопка DISPLAY- подсветка дисплея на внутреннем блоке
10. Кнопка CLEAN - активация функции самоочистки внутреннего блока
11. Кнопка SLEEP- установка ночного режима работы
12. Кнопка SPEED - выбор скорости вращения вентилятора:
  — AUTO (автоматически)
  — Medium (средняя)
  — High (высокая)
  — Low (низкая)
13. Кнопка MODE - выбор режима работы:
  — AUTO Автоматический
  — HEAT Обогрев
  — COOL Охлаждение
  — DRY Осушение
  — SWEEP Направление потока
14. Кнопка V-SWEEP - управление направлением воздушного потока по вертикали. 15. Кнопка HEALTH* - включение режима ионизации.

❗👉➨ * В данной серии не используется

Примечание:

1. Температура может быть установлена между 16~32.
2. Функция и отображение функции обогрева не предусмотрены для кондиционеров без обогрева.
3. Если вы хотите, чтобы воздух в помещении быстро охладился или нагрелся, вы может нажать кнопку «TURBO» в режиме охлаждения или обогрева, и кондиционер будет работать в режиме повышенной мощности. Если снова нажать кнопку «TURBO», кондиционер выйдет из режима повышенной мощности.
4. Приведенная выше иллюстрация пульта дистанционного управления дана только для справки, она может немного отличаться от выбранного вами фактического продукта.

..

Дисплей пульта

1 Символ подачи сигнала. Появляется при подаче управляющего сигнала.
2 Отображение режима Turbo. Появляется при включении Турбо режима в режиме охлаждения или обогрева, при этом знак скорости воздуха будет мигать.
3 Режим работы: AUTO HEAT COOL DRY SWEEP
4 Скорость воздуха.
  — Авто
  — Высокая скорость
  — Низкая скорость
5 Вертикальное качание. Отображается в соответствии с вертикальным положением лопастей и включения/выключения качания.
6 Блокировка. Отображается при нажатии кнопки "LOCK".
7 Горизонтальное качание. Отображается при нажатии кнопки "H-SWEEP".
8 Дисплей спящего режима. Отображается при нажатии кнопки "Sleep", когда устройство будет работать в режиме сна.
9 Таймер выключен. Отображается при выключенном таймере в режиме "timer on-off" (этот символ мигает, когда таймер включен) или при режиме "timer on".
10 Таймер включен. Отображается при включенном таймере в режиме "timer on-off" (этот символ мигает, когда таймер включен) или при режиме "timer on".
11 Часы. Отображение времени.
12 Настройка температуры. Отображается заданная температура.

Инструкция по использованию пульта дистанционного управления

➠ Пульт дистанционного управления использует две щелочные батареи типа ААА при нормальных условиях, срок службы батарейки составляет около 6 месяцев. Используйте две новые батареи аналогичного типа (обратите внимание на полюса при установке). После замены батарей используйте заостренный объект (например, наконечник перьевой ручки), чтобы нажать кнопку «Сброс».

➠ Эффективная дальность действия пульта дистанционного управления составляет около 8 метров.

➠ При использовании пульта дистанционного управления направьте излучатель сигнала на приемник внутреннего блока;

➠ Между пультом дистанционного управления и внутренним блоком не должно быть никаких препятствий.

➠ Одновременное нажатие двух кнопок приведет к неправильной работе.

➠ Не используйте беспроводное оборудование (например, мобильный телефон) рядом с внутренним блоком. Если из-за этого возникают помехи, пожалуйста, выключите устройство, вытащите вилку из розетки, затем подключите ее и включите через некоторое время.

➠ Не роняйте пульт дистанционного управления.

➠ Не кладите пульт дистанционного управления в зону попадания солнечных лучей или рядом с духовкой.

➠ Не брызгайте воду или сок на пульт дистанционного управления, для чистки используйте мягкую ткань.

➠ В целях безопасности перед утилизацией прибора необходимо извлечь из него батареи и утилизировать их.

ПРИМЕЧАНИЕ

1. В режиме «АВТО» кондиционер адаптируется к режиму обогрева или охлаждения в соответствии с величиной d - разницей между температурой в помещении и заданной температурой.

2. В режиме «АВТО» функция сна недоступна.

3. Когда установлен режим «ОСУШЕНИЕ», в соответствии с величиной D - разницей между температурой в помещении и заданной температурой, кондиционер будет автоматически запускать или останавливать операцию охлаждения и вентилятор, чтобы уменьшить влажность в помещении. Скорость вращения вентилятора при этом не всегда контролируется.

4. Когда установлен режим SWEEP, функция регуляци температуры недоступна. Шаг 2 процедур эксплуатации не будет эффективен. Можно установить только 1 высокую, среднюю и низкую скорость вентилятора; режим Авто для скорости вентилятора не будет доступен.

Порядок работы кондиционера в различных режимах

➠ В режиме охлаждения или нагрева кондиционер поддерживает заданную температуру с точностью ±1 °С.
Если заданная температура в режиме охлаждения выше температуры окружающего воздуха более чем на 1 °С – кондиционер будет работать в режиме вентиляции.

➠ Если заданная температура в режиме нагрева ниже температуры окружающего воздуха более чем на 1 °С – кондиционер будет работать в режиме вентиляции.
В режиме AUTO температура не регулируется вручную, кондиционер автоматически поддерживает комфортную температуру 25±2 °С. Если температура плюс 20 °С кондиционер автоматически начнет работу в режиме нагрева. При температуре плюс 26 °С кондиционер включится в режим охлаждения.

➠ В режиме осушения (DRY) кондиционер поддерживает заданную температуру с точностью ±2 °С.
Если при включении кондиционера температура в помещении выше заданной более чем на 2 °С, то кондиционер будет работать в режиме охлаждения.

➠ При достижении температуры ниже заданной более чем на 2 °С компрессор и вентилятор наружного блока прекращают работу, вентилятор внутреннего блока вращается с низкой скоростью.

➠ В режиме SLEEP** при работе на охлаждение после первого часа работы заданная температура автоматически повышается на 1 °С, после второго – еще на 1 °С. Далее заданная температура остается без изменения.

➠ В режиме SLEEP** при работе на нагрев после первого часа работы заданная температура автоматически понижается на 2 °С, после второго – еще на 2 °С.
Далее заданная температура остается без изменения.

➠ В кондиционере предусмотрена функция ионизации воздуха, которая включается автоматически при включении кондиционера.

Основные функции управления

➠ Для включения/выключения прибора нажмите кнопку ON/OFF.

ПРИМЕЧАНИЕ

После выключения прибора жалюзи внутреннего блока закроются автоматически.

➠ Нажимая кнопку MODE, можно выбрать необходимый вам режим работы, либо выбрать предустановленные режимы COOL или HEAT.

➠ Кнопками или можно установить желаемую температуру. В режиме AUTO температура задается автоматически.

➠ Нажимая кнопку SPEED, можно выбрать необходимую вам скорость вращения вентилятора. В режиме TURBO скорость вращения задается автоматически.

➠ Нажатием кнопки SWING ⇄ и SWING ⇅, можно установить желаемое положение вертикальных и горизонтальныx жалюзи.

Дополнительные функции управления

➠ Нажимая кнопку SLEEP можно включить/отключить НОЧНОЙ РЕЖИМ РАБОТЫ.

➠ Нажимая кнопку TIMER, можно установить или отключить функцию таймера.

➠ Нажимая кнопку DISPLAY, можно включить или отключить подсветку дисплея на внутреннем блоке.

➠ Нажимая кнопку TURBO, можно включить/отключить интенсивный режим.

Функция разморозки

Когда температура в атмосфере очень низкая, а влажность очень высокая, радиатор наружного блока может замерзнуть, что может негативно сказаться на эффективности операции обогрева. В этом случае предусмотрена автоматическая разморозка внешнего блока. При первом запуске после первого часа работа функция разморозки будет включена автоматически. Операция обогрева будет прервана на 5-15 минут для выполнения операции разморозки.

➠ Вентиляторы внутреннего и наружного блока остановлены.

➠ В процессе разморозки, наружный блок может выпускать некоторое количество пара. Это связано с ускоренным процессом разморозки и не является неисправностью либо индикатором окончания процесса.

➠ После завершения процесса разморозки, операция обогрева будет возобновлена. Порядок управления После подключения кондиционера к сети электропитания нажмите кнопку ON/OFF для включения кондиционера.

➠ Кнопкой MODE выберите режим охлаждения COOL или нагрева HEAT.

➠ Кнопками или установите значение заданной температуры в диапазоне от 16 до 32 °С.

➠ В режиме AUTO значение температуры устанавливается автоматически и с пульта не задается.

➠ Кнопкой SPEED установите требуемый режим вращения вентилятора: AUTO; HIGH (высокая скорость); MID (средняя скорость); LOW (низкая скорость).

➠ Кнопками SWING ⇄ и SWING ⇅ установите режим качания жалюзи. Для включения функций SLEEP, TIMER, TURBO, DISPLAY нажмите соответствующие кнопки.

* В данной серии не используется
** Через 7 часов с момента активации функции SLEEP кондиционер автоматически отключается

Установка батареек

1. Сдвинуть крышку с обратной стороны пульта ДУ, нажав на специальный рычаг.

2. Вставить две щелочных батарейки типа ААА, убедитесь, что они вставлены в соответствии с указанным направлением.

3. Нажмите кнопку включения/выключения прибора

❗👉➨ ПРИМЕЧАНИЕ

➠ Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера.

➠ Используйте новые батарейки типа ААА.

➠ Если вы не используете пульт ДУ более месяца, извлеките батарейки.
