Руководство пользователя пульта дистанционного управления кондиционера Hisense DG11R2

Настенные кондиционеры сплит-системы Hisense. Инфракрасный пульт DG11R2 дистанционного управления Инструкция по эксплуатации

Благодарим за приобретение нашего кондиционера. Пульт Hisense предоставляет удобный способ контролировать и настраивать параметры работы сплит-системы для обеспечения комфортной температуры в помещении. Перед началом эксплуатации кондиционера внимательно прочтите эту инструкцию. Сохраните это руководство для последующего обращения к нему за справками.

❗👉➨ Инструкция к пульту управления кондиционера Hisense может незначительно отличаться в зависимости от модели устройства. Поэтому лучше обратиться к руководству пользователя, которое поставляется вместе с прибором.

.

Совместимость DG11R2 Пульт ДУ кондиционера

Пульт совместим с
Внутренний блок Premium Design Super DC Inverter: AS-10UW4SVETG107G AS-13UW4SVETG157G AS-18UW4SXATG077G
Внешний блок Premium Design Super DC Inverter: AS-10UW4SVETG107W AS-13UW4SVETG157W AS-18UW4SXATG077W

Технические характеристики

Модель: Hisense DG11R2-01
Номинальное напряжение: 3,0 В (щелочные элементы питания R03/LR03 – 2 шт.)
Радиус действия ДУ: 7 м
Рабочий диапазон температур: -5 °C–60 °C (23 °F–140 °F)

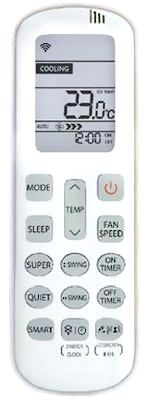

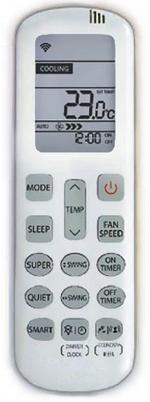

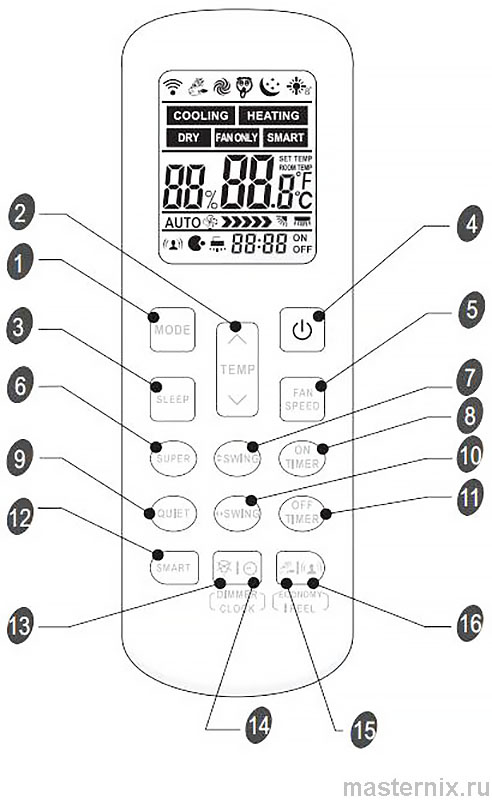

Описание пульта ДУ

Пульт дистанционного управления передает сигналы сплит-системе.

1. КНОПКА MODE

Нажмите данную кнопку, чтобы выбрать режим работы.

2. КНОПКА TEMP

Используются для регулировки температуры, также таймера и установки времени.

3. КНОПКА SLEEP

Используется для включения/выключения режима Sleep

4. КНОПКА POWER

При нажатии кнопки прибор будет запущен, если подано питание или остановлен, если работал.

5. КНОПКА FAN SPEED

Используется для выбора скорости вращения вентилятора в порядке:
higher-high-medium-low-lower.

6. КНОПКА SUPER

Используется, чтобы включить/выключить режим быстрого охлаждения/нагрева. (Быстрое охлаждение: высокая скорость вентилятора 16 °C. Быстрый нагрев: Скорость нагрева «auto», 30 °C).

7. КНОПКА △ ▽ SWING

Используется для включения/выключения качания горизонтальных жалюзи и выбора желаемого положения.

8. КНОПКА ON TIMER

Используется для установки времени включения/выключения прибора по таймеру.

9. КНОПКА QUIET

Используется для включения или отключения режима QUITE (самая низкая скорость вращения вентилятора и самый низкий уровень шума).

10. КНОПКА ◁ ▷ SWING

Используеться для включения/выключения качания вертикальных жалюзи и выбора желаемого положения.

11. КНОПКА OFF TIMER

Используется для установки времени включения/выключения прибора по таймеру.

12. КНОПКА SMART

(не доступна для мульти сплит-систем) Используется для включения/выключения интеллектуального режима.

13. КНОПКА DIMMER

Нажмите кнопку, чтобы включить дисплей внутреннего блока.

14. КНОПКА CLOCK

Используется для установки текущего времени.

15. КНОПКА ECONOMY

Используется для включения/выключения режима Economy

16. КНОПКА IFEEL

Используется для включения режима iFEEL.
Для включения/выключения режима IFEEL удерживайте кнопку IFEEL в течение 5 секунд.
При включенном режиме IFEEL контроль температуры осуществляется с учетом датчика температуры в пульте ДУ

2+7. КНОПКИ 8 °С HEAT (опция)

Режим «Дежурное отопление». Используется для включения/выключения Режима 8 °С HEAT.

..

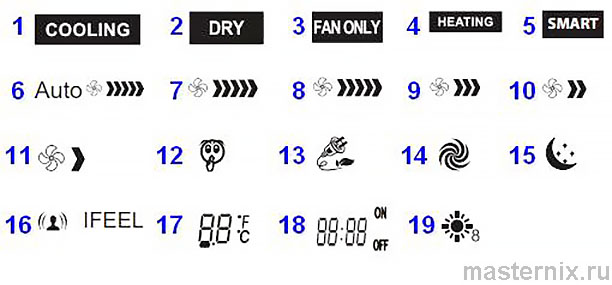

Индикация дисплея

1. Охлаждение
2. Осушение
3. Вентиляция
4. Обогрев
5. Индикатор SMART
6. Скорость Auto
7. Скорость Higher
8. Скорость High
9. Скорость Medium
10. Скорость Low
11. Cкорость Lower
12. Индикатор Quiet (минимальная скорость вентилятора)
13. Индикатор Economy
14. Индикатор Super (максимальная скорость вентилятора)
15. Индикатор SLEEP
16. Индикатор IFEEL
17. Дисплей установки температуры
18. Дисплей таймера. Дисплей времени
19. Индикатор 8 °С Heat

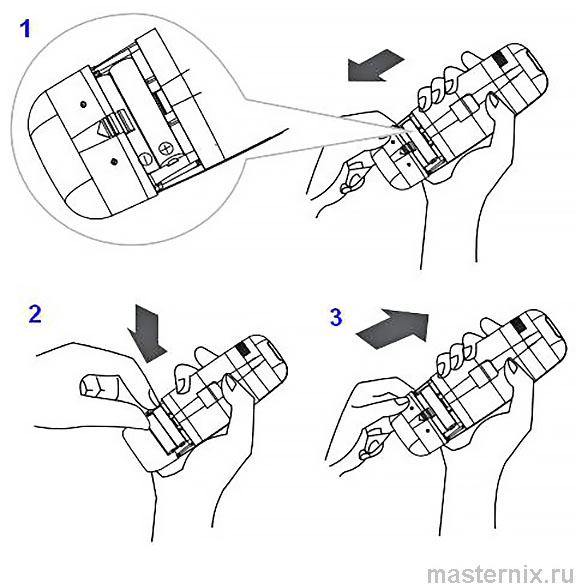

Как вставить батарейки

1. Снимите крышку отсека по направлению стрелки.
2. Вставьте новые батарейки соблюдая полярность.
3. Закройте крышку отсека батареек.

❗👉➨ Используйте 2 LR03 AAA(1.5В) батарейки. Не используйте аккумуляторы. Замените батарейки, когда дисплей начнет мигать.

Советы как использовать пульт ДУ DG11R2 Hisense

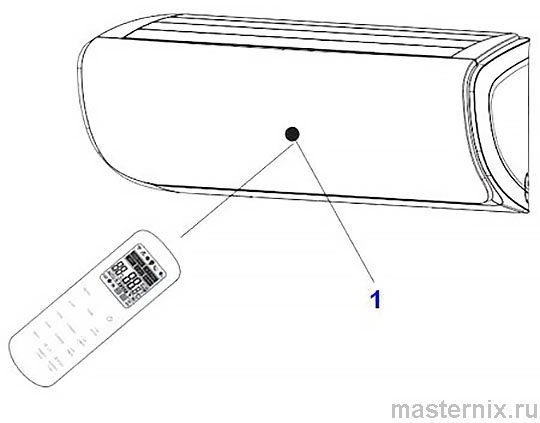

Для управления кондиционером с помощью пульта ДУ, направьте пульт на кондиционер. Пульт ДУ будет управлять кондиционером с расстояния до 7 м при отсутствии преград.

1. Приемник ИК сигнала

Хранение пульта ДУ и советы по использованию

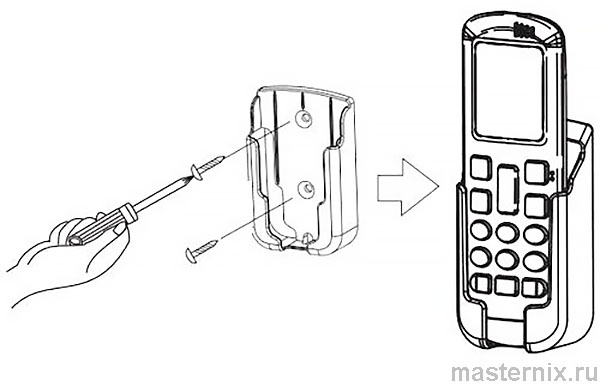

Пульт может быть закреплен на стене с помощью держателя.

❗👉➨ Держатель пульта ДУ является опциональной частью.

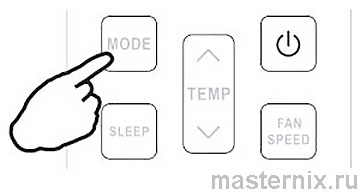

Выбор режима

Каждый раз нажатие кнопки MODE сменяет режим в следующем порядке:

❗👉➨ Режим обогрева недоступен в моделях «только холод»

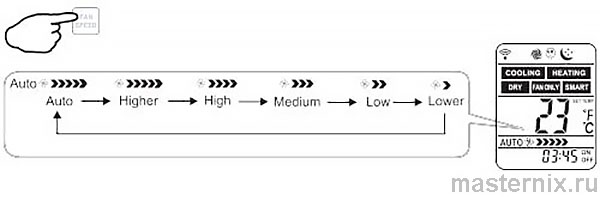

Скорость вращения

Каждый раз нажатие кнопки FAN сменяет скорость вращения в следующем порядке:

❗👉➨ В режиме «Вентиляция», скорость «Auto» недоступна.
В режиме «Осушение» скорость вентилятора устанавливается на «AUTO», кнопка «FAN SPEED» недоступна.

Установка температуры

Нажмите TEMP △ 1 раз, чтобы увеличить значение температуры на 1 °С

Нажмите TEMP ▽ 1 раз, чтобы уменьшить значение температуры на 1 °С

Диапазоны установки температуры

Охлаждение, Обогрев* 16–30 °С
Осушение** -7 ~ 7 °С
Вентиляция недоступно

* Режим обогрев недоступен в моделях «только холод».
** В режиме «осушение», уменьшение или увеличение до 7 °С может быть установлено с пульта ДУ, если Вам по-прежнему некомфортно.

Включение

Нажмите кнопку , когда прибор получит сигнал, загорится индикатор работы на внутреннем блоке.

❗👉➨ Смена режимов работы в ходе эксплуатации может занимать до 3-х минут.
При смене режима Охлаждения на Обогрев воздушный поток будет подан в течении 2-3 минут, после того, как теплообменник внутреннего блока прогреется.

Управление воздушным потоком

Вертикальный поток (горизонтальный поток) автоматически устанавливается в определенном положении в зависимости от режима работы при включении кондиционера.

Режим работы	Направление
Охлаждение, осушение	Горизонтально
Обогрев, ветиляция*	Вниз

Направление потока также может быть изменено нажатием на пульте ДУ клавиши [7] △ ▽ SWING, [10] ◁ ▷ SWING

❗👉➨ * Режим «обогрев» недоступен в моделях «только холод».

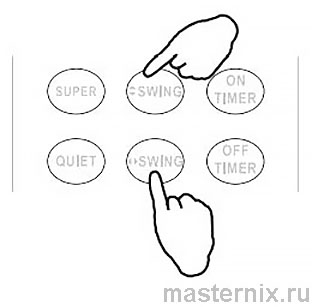

Управление вертикальным потоком (с пульта ДУ)

Используйте пульт ДУ для установки произвольного положения жалюзи. Нажмите кнопку [7] △ ▽ SWING, один раз – вертикальные жалюзи автоматически начнут качаться вверх-вниз.

Нажмите кнопку [7] △ ▽ SWING, снова, во время качания жалюзи, чтобы зафиксировать их в определенном положении.

Управление горизонтальным потоком (с пульта ДУ)

Используйте пульт ДУ для установки произвольного положения жалюзи. Нажмите кнопку [10] ◁ ▷ SWING один раз – горизонтальные жалюзи автоматически начнут качаться вправо-влево.

Нажмите кнопку [10] ◁ ▷ SWING снова, во время качания жалюзи, чтобы зафиксировать их в определенном положении.

❗👉➨ Если кондиционер не оснащен функцией управления воздушным потоком в четырех направлениях, вы можете самостоятельно отрегулировать горизонтальный воздушный поток (для некоторых моделей эта возможность не доступна).

❗👉➨ Не поворачивайте жалюзи вручную, это может привести к поломке. Если это случилось, отключите блок, отключите питание, включите питание снова.
2) Не рекомендуется использовать вертикальное положение жалюзи в режимах «охлаждение» и «осушение» - это может привести к образованию на них конденсата.

Режим SMART (недоступен для мульти сплит-систем)

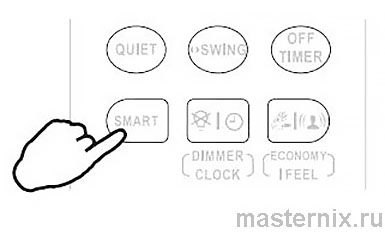

Как включить режим SMART?

Нажмите кнопку [12] SMART, блок перейдет в режим SMART (интеллектуальный режим) независимо от того, включен прибор или нет. В этом режиме температура и скорость вентилятора автоматически выставляются в зависимости от температуры в помещении.

Параметры работы в зависимости от температуры в помещении.

Модели с тепловым насосом

Внутренняя температура	Режим работы	Целевая температура
21 °С или ниже	Обогрев	22 °С (72 °F)
21–23 °С	Вентиляция
23–26 °С	Осушение	Температура в помещении понизится на 2 °С за 3 минуты
Свыше 26 °С	Охлаждение	26 °С

Модели «только охлаждение»

Внутренняя температура	Режим работы	Целевая температура
23 °С	Вентиляция
23–26 °С	Осушение	Температура в помещении понизится на 2 °С за 3 минуты
Свыше 26 °С	Охлаждение	26 °С

❗👉➨ Кнопка SMART неактивна в режиме SUPER.
Кнопка ECONOMY неактивная в режиме SMART.
Нажмите кнопку MODE чтобы выключить режим SMART.

❗👉➨ В режиме SMART температура и воздушный поток контролируется автоматически. Однако, для моделей on/off, вы можете выставить значение температуры на 2 градуса больше или меньше от поддерживаемого, для инверторов вы можете выставить значение температуры на 7 градусов больше или меньше от поддерживаемого, если по-прежнему ощущаете дискомфорт.

Что можно делать в режиме SMART?

Ощущение	Кнопка	Порядок работы
Некомфортно из-за недостаточного воздушного потока.	[5] FAN SPEED	Скорость вращения будет изменяться с каждым нажатием данной кнопки.
Некомфортно изза неправильного направления воздушного потока.	[7] △ ▽ SWING, [10] ◁ ▷ SWING	Нажмите кнопку, жалюзи начнут качаться, повторно нажмите кнопку чтобы зафиксировать положение.

Как выключить режим SMART?

Нажмите кнопку MODE, режим SMART отключится.

.

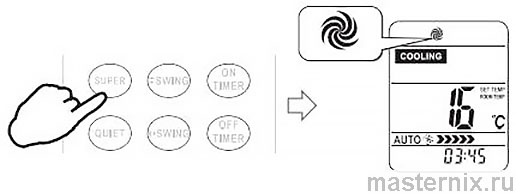

Режим SUPER

Режим SUPER используется для быстрого нагрева или охлаждения помещения.

Режим SUPER может быть включен, когда прибор работает или подключен к электросети. В режиме SUPER можно установить таймер или направление потока.

Как включить режим SUPER?

Быстрое охлаждение:

Нажмите кнопку SUPER в режиме охлаждения, осушения или вентиляции.
Результат: температура 16 °С, скорость вентилятора высокая.

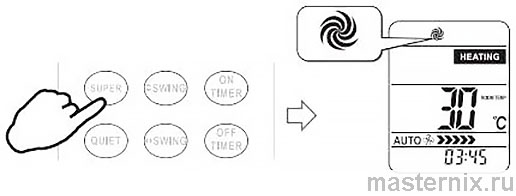

Быстрый нагрев:

Нажмите кнопку SUPER в режиме обогрева.
Результат: скорость вентилятора АВТО, температура 30 °С.

Как выключить режим SUPER?

Для отключения режима SUPER нажмите кнопку SUPER, MODE, FAN SPEED, ON/OFF или SLEEP

❗👉➨ Кнопка SMART недоступна в режиме SUPER.
Кнопка ECONOMY недоступна в режиме SUPER.
Прибор будет работать в режиме SUPER в течение 15 минут, если Вы не отключите режим нажатием одной из перечисленных выше кнопок.

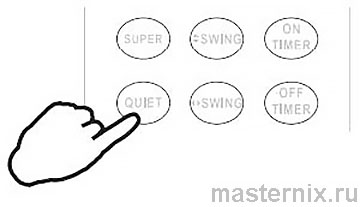

Режим QUIET

В режиме QUITE кондиционер будет работать с максимально низким уровнем шума при низкой частоте компрессора и низкой скорости вращения вентилятора. Этот режим доступен только для моделей инверторного типа.

❗👉➨ Для отключения режима QUIET нажмите кнопку MODE, FAN SPEED, SMART, SUPER, ECONOMY или ON/OFF

..

Режим таймера

Удобно установить таймер, чтобы подготовить микроклимат в помещении к Вашему приходу. Также можно установить таймер, чтобы подготовить помещение к моменту Вашего пробуждения.

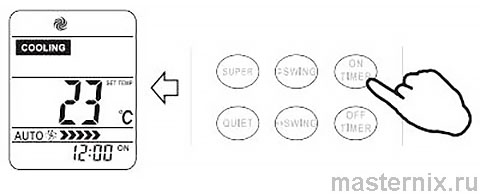

Как включить таймер?

1. Нажмите кнопку TIMER ON. «ON 12:00» загорится на LCD дисплее

2. Нажмите кнопку △ или ▽, чтобы изменить время таймера.
Нажмите △ или ▽ чтобы уменьшить или увеличить значение на 1 минуту.
Нажмите △ или ▽ в течение 1.5 секунды, чтобы увеличить или уменьшить значение на 10 минут.
Нажмите △ или ▽ более длительно, чтобы изменить значение на 1 час.

3. Когда желаемое время отобразится на дисплее, нажмите кнопку TIMER ON для подтверждения. Будет слышен сигнал. «ON» перестанет мигать. Индикатор TIMER загорится на внутреннем блоке (функция недоступна для сплит-систем).

4. Установленное время таймера будет отображаться на пульте в течение 5 секунд, после этого будут отображаться часы и текущее установленное время.

Как отключить функцию TIMER ON?

Нажмите кнопку TIMER ON снова, будет слышен звуковой сигнал и индикатор таймера пропадет. Режим таймера отключится.

❗👉➨ Таким же образом устанавливается функция таймера отключения (TIMER OFF).

Режим ECONOMY

При включении этой функции кондиционер перейдет в режим пониженного энергопотребления.

❗👉➨ Режим ECONOMY не активен в режимах SUPER и SMART.

❗👉➨ Нажмите кнопки ON/OFF, MODE, TEMP, TEMP, FAN SPEED, SLEEP, QUIET или ECONOMY для отключения режима ECONOMY

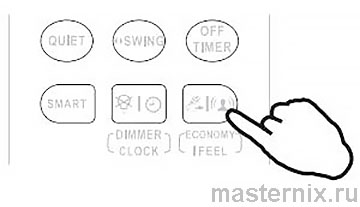

Режим IFEEL

В пульт дистанционного управления установлен температурный сенсор. Сенсор определяет температуру воздуха вблизи пульта управления и передает это значение кондиционеру, который исходя из полученных данных, настраивает свою работу для достижения максимального комфорта пользователя.

Как включить режим iFEEL?

Нажмите и удерживайте кнопку [16] IFEEL в течение 5 секунд.

На дисплее отобразится соответствующее режиму изображение, режим IFEEL будет включен.

❗👉➨ По умолчанию режим IFEEL отключен

Как отключить режим IFEEL?

Нажмите и удерживайте кнопку [16] IFEEL в течение 5 секунд. Режим IFEEL отключится.

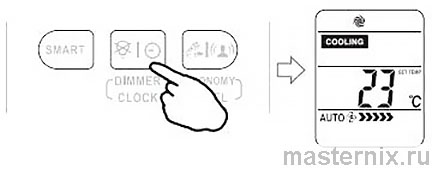

Функция Dimmer

Как работает DIMMER?

Нажмите кнопку DIMMER для отключения подсветки дисплея внутреннего блока.

❗👉➨ Если подсветка дисплея отключена, то любой прием сигнала внутренним блоком снова включит подсветку.

Функция CLOCK

Как установить текущее время?

1. Нажмите и удерживайте кнопку [14] CLOCK в течение 5 секунд. Время начнет мигать на дисплее.

2. Нажмите кнопку △ или ▽ чтобы уменьшить или увеличить значение на 1 минуту.
Нажмите △ или ▽ в течение 1,5 секунды, чтобы увеличить или уменьшить значение на 10 минут.
Нажмите △ или ▽ более длительно, чтобы изменить значение на 1 час.

3. Нажмите и удерживайте кнопку [14] CLOCK в течение 5 секунд. Текущее время установлено.

Функция самоочистки

Специальный алгоритм работы кондиционера после его включения, оставляет в рабочем состоянии вентилятор внутреннего блока в течении некоторого времени. Это позволяет высушить теплообменник от конденсата, который образовался во время работы.

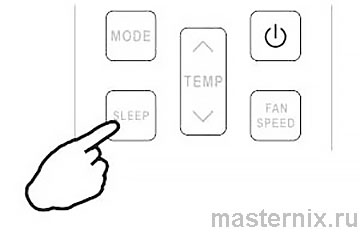

Режим SLEEP

Режим SLEEP доступен в режимах ОХЛАЖДЕНИЕ, ОБОГРЕВ или ОСУШЕНИЕ. В этом режиме создаются наиболее комфортные условия для сна. Прибор автоматически прекратит работу после 8 часов работы. Скорость вентилятора автоматически устанавливается на уровень LOW.

Как включить режим SLEEP?

Каждый раз при нажатии кнопки SLEEP, включается режим SLEEP.

SLEEP mode

Установленная температура поднимется на 2 °С если прибор работает на охлаждение на протяжении 2 часов. Потом температура зафиксируется.

Установленная температура снизится на 2 °С если прибор функционирует на обогрев на протяжении 2 часов. Потом температура зафиксируется.

❗👉➨ В режиме охлаждения, если температура равна 26 °С или выше, установленная температура меняться не будет.

❗👉➨ Режим обогрев недоступен для кондиционеров «только холод».

Как выключить режим SLEEP?

Нажмите кнопки SUPER, SMART, MODE, SLEEP, ON/OFF или FAN SPEED. На дисплее отобразится текущий режим. Кондиционер выйдет из режима SLEEP.

Режим «Дежурное отопление» 8 °С HEAT

Как включить Дежурное отопление 8 °С HEAT?

Чтобы включить дежурный обогрев 8 °С HEAT в режиме обогрева нажмите и удерживайте в течение 2 секунд кнопки [2] SWING и [7] TEMP. В режиме дежурного отопления 8 °С HEAT, скорость вращения вентилятора автоматически установится на «AUTO». На дисплее появится индикация режима.

Чтобы выйти из режима 8 °С HEAT, нажмите любую кнопку кроме ON TIMER, OFF TIMER, CLOCK и SWING. Индикация режима на дисплее погаснет.

❗👉➨ В режиме 8 °С HEAT температура по умолчанию установлена на 8 °С. Режим 8 °С HEAT может быть установлен только тогда, когда кондиционер работает в режиме обогрева.
