Руководство пользователя пульта дистанционного управления кондиционера Hisense DG11L1

Настенные кондиционеры сплит-системы Hisense. Инфракрасный пульт DG11L1 дистанционного управления Инструкция по эксплуатации

Благодарим за приобретение нашего кондиционера. Пульт Hisense предоставляет удобный способ контролировать и настраивать параметры работы сплит-системы для обеспечения комфортной температуры в помещении. Перед началом эксплуатации кондиционера внимательно прочтите эту инструкцию. Сохраните это руководство для последующего обращения к нему за справками.

❗👉➨ Инструкция к пульту управления кондиционера Hisense может незначительно отличаться в зависимости от модели устройства. Поэтому лучше обратиться к руководству пользователя, которое поставляется вместе с прибором.

.

Технические характеристики

Модель: Hisense DG11L1-01 (Hisense DG11L1-03, Hisense DG11L1-04, Hisense DG11L1-12)
Номинальное напряжение: 3,0 В (щелочные элементы питания R03/LR03 – 2 шт.)
Радиус действия ДУ: 7 м
Рабочий диапазон температур: -5 °C–60 °C (23 °F–140 °F)

Совместимость

Пульт дистанционного управления DG11L1 подходит для:

Бытовые кондиционеры

Hisense AS-10UR4SVPSC4(W)
Hisense AS-10UR4SVPSC4(С)
Hisense AS-13UR4SVPSC4(W)
Hisense AS-13UR4SVPSC4(C)

Premium Design Slim Super DC Inverter

Hisense AS-10UR4SVETG5
Hisense AS-13UR4SVETG5
Hisense AS-18UR4SUATG

Premium Design Super DC Inverter

Hisense AS-09UR4SVNSA2
Hisense AS-12UR4SVNSA2
Hisense AS-18UR4SUVSA
Hisense AS-24UR4SFJSA

Standart DC Inverter

Hisense AS-07HR 4SYDTD
Hisense AS-10HR 4SYDTD
Hisense AS-13HR 4SVDTD
Hisense AS-18HR 4SWATD
Hisense AS-24HR 4SFBTD

Premium Classic A

Hisense AS-07HR 4SYNNK
Hisense AS-09HR 4SVNNK4
Hisense AS-12HR 4SVNNK1
Hisense AS-18HR 4SWVNK
Hisense AS-24HR 4SFJNK

..

Описание пульта ДУ

Пульт дистанционного управления передает сигналы сплит-системе.

1. КНОПКА SMART

Используется для включения/выключения интеллектуального режима (не доступна для мульти-сплит систем).

2. КНОПКА TEMP △

Каждое нажатие на кнопку увеличивает значение целевой температуры на 1°С, в диапазоне +16 - +32°С. Заданное значение целевой температуры отображается на дисплее пульта и лицевой панели внутреннего блока.

3. КНОПКА ON/OFF

При нажатии кнопки, прибор будет запущен, если подано питание или остановлен, если работал.

4. КНОПКА SUPER

Используется, чтобы включить/выключить режим быстрого охлаждения/нагрева. (Быстрое охлаждение: высокая скорость вентилятора 16 °C. Быстрый нагрев: Скорость нагрева «auto», 30 °C).

5. КНОПКА iFEEL

Используется для включения режима iFEEL.
Для включения/выключения режима IFEEL удерживайте кнопку IFEEL в течение 5 секунд.
При включенном режиме IFEEL контроль температуры осуществляется с учетом датчика температуры в пульте ДУ.

6. КНОПКА ON TIMER

Используется для установки времени включения/выключения прибора по таймеру.

7. КНОПКА CLOCK

Используется для установки текущего времени.

8. КНОПКА QUIET

Используется для включения или отключения режима QUITE (самая низкая скорость вращения вентилятора и самый низкий уровень шума).

9. КНОПКА MODE

Нажмите данную кнопку, чтобы выбрать режим работы.

10. КНОПКА FAN

Используется для выбора скорости вращения вентилятора в порядке:
higher - high - medium - low - lower.

11. КНОПКА TEMP ▽

Каждое нажатие на кнопку уменьшает значение целевой температуры на 1°С, в диапазоне +16 - +32°С. Заданное значение целевой температуры отображается на дисплее пульта и лицевой панели внутреннего блока.

12. КНОПКА ⇅ SWING

Используется для включения/выключения качания ГОРИЗОНТАЛЬНЫХ жалюзи и выбора желаемого положения. (Направление потока ввоздуха "вверх-вниз").

13. КНОПКА SLEEP

Используется для включения/выключения режима Sleep.

14. КНОПКА ⇄ SWING

Используется для включения/выключения качания ВЕРТИКАЛЬНЫХ жалюзи и выбора желаемого положения. (Направление потока ввоздуха "вправо-влево").

15. КНОПКА OFF TIMER

Используется для установки времени включения/выключения прибора по таймеру.

16. КНОПКА DIMMER

Нажмите кнопку, чтобы включить дисплей внутреннего блока.

17. КНОПКА ECONOMY

Используется для включения/выключения режима Economy.

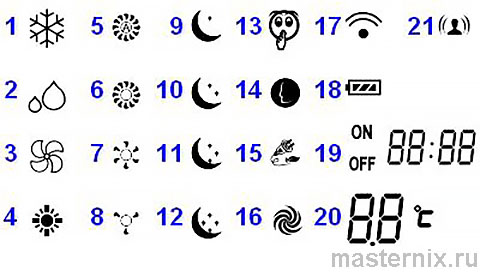

Индикация дисплея

1. Охлаждение
2. Осушение
3. Вентиляция
4. Обогрев
5. Скорость: АВТО
6. Скорость: HIGH
7. Скорость: MED
8. Скорость: LOW
9. Индикатор Sleep 1
10. Индикатор Sleep 2
11. Индикатор Sleep 3
12. Индикатор Sleep 4
13. Индикатор QUIET
14. Индикатор SMART
15. Индикатор ECONOMY
16. Индикатор SUPER
17. Передача сигнала
18. Заряд батареи
19. Дисплей таймера Дисплей времени
20. Дисплей установки температуры
21. Ifeel

Как вставить батарейки

1. Снимите крышку отсека по направлению стрелки.
2. Вставьте новые батарейки соблюдая полярность.
3. Закройте крышку отсека батареек.

❗👉➨ Используйте 2 LR03 AAA(1.5В) батарейки. Не используйте аккумуляторы. Замените батарейки, когда дисплей начнет мигать.

Советы как использовать пульт ДУ DG11L1 Hisense

Для управления кондиционером с помощью пульта ДУ, направьте пульт на кондиционер. Пульт ДУ будет управлять кондиционером с расстояния до 7 м при отсутствии преград.

1. Приемник ИК сигнала

Хранение пульта ДУ и советы по использованию

Пульт может быть закреплен на стене с помощью держателя.

❗👉➨ Держатель пульта ДУ является опциональной частью.

РЕЖИМЫ РАБОТЫ

Выбор режима

Каждый раз нажатие кнопки MODE сменяет режим в следующем порядке:

❗👉➨ Режим обогрева недоступен в моделях «только холод»

Скорость вращения

Каждый раз нажатие кнопки FAN сменяет скорость вращения в следующем порядке:

❗👉➨ В режиме «Вентиляция», скорость «Auto» недоступна.
В режиме «Осушение» скорость вентилятора устанавливается на «AUTO», кнопка «FAN SPEED» недоступна.

Установка температуры

Нажмите TEMP △ 1 раз, чтобы увеличить значение температуры на 1 °С

Нажмите TEMP ▽ 1 раз, чтобы уменьшить значение температуры на 1 °С

Диапазоны установки температуры

Охлаждение, Обогрев* 16–30 °С
Осушение** -7 ~ 7 °С
Вентиляция недоступно

* Режим обогрев недоступен в моделях «только холод».
** В режиме «осушение», уменьшение или увеличение до 7 °С может быть установлено с пульта ДУ, если Вам по-прежнему некомфортно.

Включение

Нажмите кнопку , когда прибор получит сигнал, загорится индикатор работы на внутреннем блоке.

❗👉➨ Смена режимов работы в ходе эксплуатации может занимать до 3-х минут.
При смене режима Охлаждения на Обогрев воздушный поток будет подан в течении 2-3 минут, после того, как теплообменник внутреннего блока прогреется.

Управление воздушным потоком

Вертикальный поток (горизонтальный поток) автоматически устанавливается в определенном положении в зависимости от режима работы при включении кондиционера.

Режим работы	Направление
Охлаждение, осушение	Горизонтально
Обогрев, ветиляция*	Вниз

Направление потока также может быть изменено нажатием на пульте ДУ клавиши [12] △ ▽ SWING, [14] ◁ ▷ SWING

❗👉➨ * Режим «обогрев» недоступен в моделях «только холод».

Управление вертикальным потоком (с пульта ДУ)

Используйте пульт ДУ для установки произвольного положения жалюзи. Нажмите кнопку [12] △ ▽ SWING, один раз – вертикальные жалюзи автоматически начнут качаться вверх-вниз.

Нажмите кнопку [12] △ ▽ SWING, снова, во время качания жалюзи, чтобы зафиксировать их в определенном положении.

Управление горизонтальным потоком (с пульта ДУ)

Используйте пульт ДУ для установки произвольного положения жалюзи. Нажмите кнопку [14] ◁ ▷ SWING один раз – горизонтальные жалюзи автоматически начнут качаться вправо-влево.

Нажмите кнопку [14] ◁ ▷ SWING снова, во время качания жалюзи, чтобы зафиксировать их в определенном положении.

❗👉➨ Если кондиционер не оснащен функцией управления воздушным потоком в четырех направлениях, вы можете самостоятельно отрегулировать горизонтальный воздушный поток (для некоторых моделей эта возможность не доступна).

❗👉➨ Не поворачивайте жалюзи вручную, это может привести к поломке. Если это случилось, отключите блок, отключите питание, включите питание снова.
2) Не рекомендуется использовать вертикальное положение жалюзи в режимах «охлаждение» и «осушение» - это может привести к образованию на них конденсата.

.

Режим SMART (недоступен для мульти сплит-систем)

Как включить режим SMART?

Нажмите кнопку [1] SMART, блок перейдет в режим SMART (интеллектуальный режим) независимо от того, включен прибор или нет. В этом режиме температура и скорость вентилятора автоматически выставляются в зависимости от температуры в помещении.

Параметры работы в зависимости от температуры в помещении.

Модели с тепловым насосом

Внутренняя температура	Режим работы	Целевая температура
21 °С или ниже	Обогрев	22 °С (72 °F)
21–23 °С	Вентиляция
23–26 °С	Осушение	Температура в помещении понизится на 2 °С за 3 минуты
Свыше 26 °С	Охлаждение	26 °С

Модели «только охлаждение»

Внутренняя температура	Режим работы	Целевая температура
23 °С	Вентиляция
23–26 °С	Осушение	Температура в помещении понизится на 2 °С за 3 минуты
Свыше 26 °С	Охлаждение	26 °С

❗👉➨ Кнопка SMART неактивна в режиме SUPER.
Кнопка ECONOMY неактивная в режиме SMART.
Нажмите кнопку MODE чтобы выключить режим SMART.

❗👉➨ В режиме SMART температура и воздушный поток контролируется автоматически. Однако, для моделей on/off, вы можете выставить значение температуры на 2 градуса больше или меньше от поддерживаемого, для инверторов вы можете выставить значение температуры на 7 градусов больше или меньше от поддерживаемого, если по-прежнему ощущаете дискомфорт.

Что можно делать в режиме SMART?

Ощущение	Кнопка	Порядок работы
Некомфортно из-за недостаточного воздушного потока.	[5] FAN SPEED	Скорость вращения будет изменяться с каждым нажатием данной кнопки.
Некомфортно изза неправильного направления воздушного потока.	[1] △ ▽ SWING, [14] ◁ ▷ SWING	Нажмите кнопку, жалюзи начнут качаться, повторно нажмите кнопку чтобы зафиксировать положение.

Как выключить режим SMART?

Нажмите кнопку MODE, режим SMART отключится.

..

Функция CLOCK

Как установить текущее время?

1. Нажмите и удерживайте кнопку [7] CLOCK в течение 5 секунд. Время начнет мигать на дисплее.

2. Нажмите кнопку △ или ▽ чтобы уменьшить или увеличить значение на 1 минуту.
Нажмите △ или ▽ в течение 1,5 секунды, чтобы увеличить или уменьшить значение на 10 минут.
Нажмите △ или ▽ более длительно, чтобы изменить значение на 1 час.

3. Нажмите и удерживайте кнопку [7] CLOCK в течение 5 секунд. Текущее время установлено.

Режим таймера

Кнопка TIMER ON используется для того, чтобы запрограммировать прибор на включение в нужное время.

Как включить таймер?

1. Нажмите кнопку TIMER ON. «ON 12:00» загорится на LCD дисплее

2. Нажмите кнопку △ или ▽, чтобы изменить время таймера.
Нажмите △ или ▽ чтобы уменьшить или увеличить значение на 1 минуту.
Нажмите △ или ▽ в течение 1.5 секунды, чтобы увеличить или уменьшить значение на 10 минут.
Нажмите △ или ▽ более длительно, чтобы изменить значение на 1 час.

3. Когда желаемое время отобразится на дисплее, нажмите кнопку TIMER ON для подтверждения. Будет слышен сигнал. «ON» перестанет мигать. Индикатор TIMER загорится на внутреннем блоке (функция недоступна для сплит-систем).

4. Установленное время таймера будет отображаться на пульте в течение 5 секунд, после этого будут отображаться часы и текущее установленное время.

❗👉➨ Примечание: если Вы не нажимаете кнопки после нажатия кнопки TIMER ON в течение 10 секунд, пульт автоматически выйдет из режима установки таймера.

Как отключить функцию TIMER ON?

Нажмите кнопку TIMER ON снова, будет слышен звуковой сигнал и индикатор таймера пропадет. Режим таймера отключится.

❗👉➨ Таким же образом устанавливается функция таймера отключения (TIMER OFF).

Режим SLEEP

Режим SLEEP доступен в режимах ОХЛАЖДЕНИЕ, ОБОГРЕВ или ОСУШЕНИЕ. В этом режиме создаются наиболее комфортные условия для сна. Прибор автоматически прекратит работу после 8 часов работы.

➠ Скорость вентилятора автоматически устанавливается на уровень LOW.
➠ Каждый раз при нажатии кнопки SLEEP режим меняется:

SLEEP 1 → SLEEP 2 → SLEEP 3 → SLEEP 4 → QUIET SLEEP MODE

SLEEP mode 1:

➠ Установленная температура поднимется на 2°С если прибор функционирует на охлаждение на протяжении 2 часов. Потом температура зафиксируется.

➠ Установленная температура снизится на 2°С если прибор работает на обогрев на протяжении 2 часов. Потом температура зафиксируется.

SLEEP mode 2:

➠ Установленная температура поднимется на 2°С при работе прибора на охлаждение за первые 2 часа, уменьшится на 1 °С после 6 часов работы, затем уменьшится на 1°С после 7 часов работы.

➠ Установленная температура снизится на 2°С при работе прибора на обогрев за первые 2 часа, поднимется на 1°С после 6 часов работы, затем поднимется на 1°С после 7 часов работы.

SLEEP mode 3:

➠ Установленная температура поднимется на 1°С при работе прибора на охлаждение в течение 1 часа, поднимется на 2°С после 2 часов работы, затем уменьшится на 2°С после 6 часов, уменьшится на 1°С после 7 часов работы.

➠ Установленная температура уменьшится на 2°С при работе прибора на обогрев в течение 1 часа, уменьшится на 2°С после 2 часов работы, потом поднимется на 2°С после 6 часов, поднимется на 2°С после 7 часов работы.

SLEEP mode 4:

➠ Установленная температура остается постоянной.

❗👉➨ Примечание: В режиме охлаждения, если температура равна 26°С или выше, установленная температура меняться не будет.

❗👉➨ Примечание: Режим обогрев недоступен для кондиционеров «только холод».

Как выключить режим SLEEP?

Нажмите кнопки SUPER, SMART, MODE, SLEEP, ON/OFF или FAN SPEED. На дисплее отобразится текущий режим. Кондиционер выйдет из режима SLEEP.

Режим SUPER

Режим SUPER используется для быстрого нагрева или охлаждения помещения.

Режим SUPER может быть включен, когда прибор функционирует или подключен к электросети. В режиме SUPER можно установить таймер или направление потока.

Как включить режим SUPER?

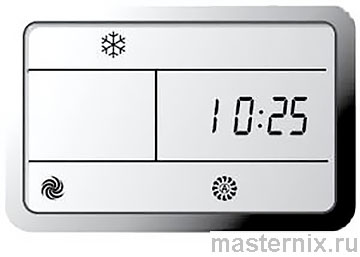

Быстрое охлаждение:

Нажмите кнопку SUPER в режиме охлаждения, осушения или вентиляции.
Результат: температура 16 °С, скорость вентилятора высокая.

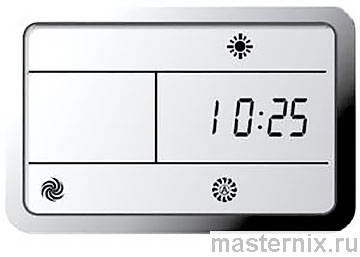

Быстрый нагрев:

Нажмите кнопку SUPER в режиме обогрева.
Результат: скорость вентилятора АВТО, температура 30 °С.

Как выключить режим SUPER?

Для отключения режима SUPER нажмите кнопку SUPER, MODE, FAN SPEED, ON/OFF или SLEEP

❗👉➨ Кнопка SMART недоступна в режиме SUPER.
Кнопка ECONOMY недоступна в режиме SUPER.
Прибор будет работать в режиме SUPER в течение 15 минут, если Вы не отключите режим нажатием одной из перечисленных выше кнопок.
