Руководство пользователя пульта дистанционного управления кондиционера Haier YR-HD01

Совместимость с инверторными и неинверторными сериями

Полный перечень поддерживаемых моделей кондиционеров Haier

Пульт YR-HD01 разработан для кассетных сплит-систем Haier. Проверьте маркировку вашего оборудования — если она есть в списке, совместимость гарантирована на 100 %.

• Haier AB09CS1ERA (S)
• Haier AB12CS1ERA (S)
• Haier AB18CS1ERA (S)
• Haier AB24ES1ERA (S)
• Haier AB28ES1ERA (S)
• Haier AB36ES1ERA (S)
• Haier AB48ES1ERA (S)
• Haier AB60CS1ERA (S)

Если вашей модели нет в перечне — не спешите расстраиваться. Пульт может работать и с другими устройствами, но гарантий совместимости производитель не даёт. Лучше уточнить у официального дилера.

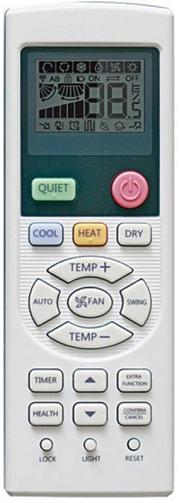

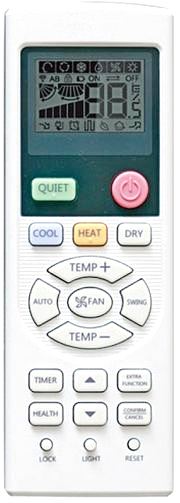

Обзор пульта: кнопки и индикаторы

Расположение клавиш и их функциональное назначение

Разберём пульт логически: сверху — основные режимы, снизу — специальные функции. Запоминать всё сразу не обязательно, достаточно понять принцип работы.

【POWER ON/OFF】 — главная кнопка включения/выключения. Нажали — кондиционер запустился, ещё раз — остановился. Элементарно, но именно её забывают нажать чаще всего.

【AUTO】, 【COOL】, 【HEAT】, 【DRY】 — прямой выбор режима работы. Не нужно листать меню: одна кнопка — одна функция. Удобно, когда нужно быстро переключиться.

【FAN】 — управляет оборотами вентилятора: автоматический → низкий → средний → высокий. В авторежиме система сама подберёт скорость под разницу температур.

【TEMP ▲/▼】 — регулировка температуры с шагом 1 °С. Каждое нажатие меняет значение. Просто и интуитивно.

【SWING】 — изменение направления воздушного потока. Нажимайте последовательно, чтобы зафиксировать нужное положение заслонки.

【TIMER】 + 【HOUR ▲/▼】 + 【CANCEL/CONFIRM】 — настройка отложенного включения/выключения. Комбинация из трёх кнопок даёт гибкий контроль расписания.

【QUIET】 — бесшумный режим для ночи или работы. Снижает обороты вентилятора до минимума.

【LIGHT】 — управление подсветкой панели внутреннего блока. Гасите дисплей, если он мешает сну.

【LOCK】 — блокировка всех кнопок. Защита от детей или случайных нажатий в сумке.

【EXTRA FUNCTION】 — доступ к дополнительным опциям: режим сна, повышенная производительность, возврат заслонки в исходное положение.

【RESET】 — сброс настроек пульта. Используйте заострённый предмет (карандаш), если пульт «завис» или не реагирует.

Важный нюанс: дизайн кнопок на вашем устройстве может незначительно отличаться от иллюстраций. Если модель не поддерживает функцию — нажатие соответствующей кнопки не даст эффекта.

Расшифровка индикаторов на дисплее

Дисплей — ваш главный информатор. Разберём символы, чтобы не гадать:

• Иконки режимов: AUTO, COOL, DRY, HEAT, FAN — текущая программа работы
• Индикатор передачи — мигает при отправке команды
• SWING — активировано управление заслонкой
• Скорость вентилятора: AUTO / LOW / MED / HI
• LOCK — кнопки заблокированы
• TIMER — активен отложенный старт/останов
• TEMP — отображение заданной температуры
• Дополнительные функции: тихий режим, сон, распределение потока

Все индикаторы на рисунках показаны одновременно для наглядности — в реальности горят только задействованные.

Установка и замена элементов питания

Пошаговая инструкция и важные предостережения

В пульте два элемента AAA (1,5 V). Установка проста:

1. Сдвиньте крышку отсека питания сзади, слегка надавив большим пальцем
2. Вставьте батарейки, соблюдая полярность (+/-) — ориентируйтесь на символы внутри отсека
3. Закройте крышку

Если после замены дисплей не светится — нажмите 【RESET】.

Правила, которые продлят жизнь пульту:

• Не смешивайте старые и новые, разные типы элементов — риск утечки и поломки
• При простое дольше 2 месяцев вынимайте батарейки
• Если символы на дисплее горят слишком ярко или тускло — пора менять элементы
• Утилизируйте батарейки согласно местным правилам, не выбрасывайте с бытовым мусором

Рекомендации по стабильной работе пульта

Дистанция, препятствия и защита от помех

Держите пульт в прямой видимости от внутреннего блока, не дальше 7–8 метров. Шторы, мебель, двери — всё это глушит ИК-сигнал.

Люминесцентные лампы и радиотелефоны могут создавать помехи. Если пульт работает с перебоями — приблизьте его к приёмнику на внутреннем блоке.

Берегите устройство от влаги, прямых солнечных лучей и перегрева. Прямой свет на приёмник внутреннего блока тоже мешает — инфракрасный сигнал «тонет» в засветке.

Основные режимы: охлаждение, обогрев, осушение

Быстрый запуск и ручная настройка параметров

Нажмите 【POWER ON/OFF】 — кондиционер включится в последнем использованном режиме. Далее:

Выбор режима:

• 【AUTO】 — система сама переключает охлаждение/обогрев по температуре в помещении
• 【COOL】 — только охлаждение (в моделях «только холод» значок обогрева отсутствует)
• 【HEAT】 — обогрев: тёплый воздух начнёт поступать с задержкой, чтобы не дуть холодом
• 【DRY】 — осушение: при низкой температуре в комнате система повысит её на +2 °С и будет регулировать скорость вентилятора
• 【FAN】 — только вентиляция: температура не регулируется, режимы COOL/HEAT/AUTO недоступны

Настройка температуры:

Кнопками 【TEMP ▲/▼】 задайте значение от 17 °С до 30 °С. Каждое нажатие меняет на 1 °С. Система автоматически поддерживает заданный уровень.

Важный нюанс: после смены режима кондиционер может не реагировать сразу — подождите до 3 минут. В режиме обогрева задержка 2–5 минут нормальна (защита от холодного продува).

Регулировка скорости вентилятора

Автоматический и ручной выбор оборотов

Нажмите 【FAN】 для переключения скоростей: AUTO → LOW → MED → HI → снова AUTO.

В автоматическом режиме система сама регулирует обороты в зависимости от разницы между заданной и фактической температурой. Удобно, когда не хочется постоянно настраивать вручную.

В режиме 【FAN ONLY】 при выборе AUTO скорость определяется комнатной температурой. Режим 【SLEEP】 в этом случае недоступен.

Настройка направления воздушного потока

Регулировка горизонтальных заслонок для комфортного распределения

Кнопка 【SWING】 меняет положение воздушной заслонки. Каждое нажатие фиксирует новое направление.

Для охлаждения/осушения: оптимально направлять поток вверх — холодный воздух естественным образом опускается вниз, равномерно распределяясь по помещению.

Для обогрева: лучше направить поток вниз — тёплый воздух поднимается, и такой настройкой вы избежите перегрева потолка при холодном поле.

При включении кондиционера заслонка автоматически занимает положение, соответствующее выбранному режиму.

Расширенные настройки через 【EXTRA FUNCTION】:

1. Нажимайте 【EXTRA FUNCTION】, пока не замигает значок «жалюзи»
2. Используйте 【SWING】 для выбора положения
3. Подтвердите нажатием 【CANCEL/CONFIRM】

Критичные правила:

• Не перемещайте заслонки вручную — только с пульта, иначе собьётся калибровка
• При высокой влажности в режимах COOL/DRY не направляйте поток под углом — на заслонках может образоваться конденсат
• Если заслонки работают неправильно: отключите функцию, подождите несколько минут, настройте заново

Программирование таймера включения и выключения

Отложенный старт и остановка: пошаговая настройка

Таймер — ваш личный ассистент. Настроить его проще, чем кажется:

1. Нажмите 【TIMER】 для выбора режима: ON (включение) или OFF (выключение). На дисплее замигает соответствующий индикатор
2. Кнопками 【HOUR ▲/▼】 задайте время: шаг 0,5 часа при значении до 12 часов, шаг 1 час — свыше 12 часов
3. Для быстрого перебора удерживайте кнопку
4. Подтвердите настройку нажатием 【CANCEL/CONFIRM】 — индикатор перестанет мигать, на внутреннем блоке загорится TIMER

Отмена настроек: нажимайте 【TIMER】, пока индикаторы ON/OFF не исчезнут с дисплея.

Важно: после замены батареек или сбоя питания параметры таймера сбрасываются — настройте заново. Для комбинированных сценариев (включить → выключить → включить) используйте последовательную настройку ON и OFF.

Спецрежимы: тихий, сон, повышенная производительность

Дополнительные функции для максимального комфорта

Бесшумный режим 【QUIET】:

• Нажмите 【QUIET】 — на дисплее загорится соответствующий индикатор
• Вентилятор работает на минимальных оборотах, шум снижен
• Для отключения — нажмите кнопку ещё раз
• Нюанс: при длительном использовании реальная температура может отличаться от заданной

Режим комфортного сна 【SLEEP】:

1. Нажимайте 【EXTRA FUNCTION】, пока не замигает значок SLEEP
2. Подтвердите 【CANCEL/CONFIRM】

Алгоритм работы:

• В режиме охлаждения: температура повышается на 1 °С каждый час, после +2 °С фиксируется, через 6 часов режим отключается
• В режиме обогрева: температура снижается на 2 °С каждый час, после -4 °С держится 3 часа, затем +1 °С, через 3 часа режим отключается

Доступен в режимах AUTO, COOL, DRY, HEAT. В режиме 【FAN ONLY】 не работает.

Режим повышенной производительности 【TURBO】:

1. Нажимайте 【EXTRA FUNCTION】, пока не замигает символ TURBO
2. Подтвердите 【CANCEL/CONFIRM】

Кондиционер работает на максимальной мощности для быстрого прогрева или охлаждения помещения.

Решение типичных проблем с пультом

Диагностика и восстановление работоспособности

Пульт не реагирует или работает с перебоями:

• Проверьте расстояние до внутреннего блока (не более 7–8 м)
• Убедитесь, что нет препятствий: шторы, мебель, двери
• Исключите прямые солнечные лучи на приёмник внутреннего блока
• Замените батарейки, если символы на дисплее горят слишком ярко или тускло

Дисплей не отображает изменения настроек:

1. Извлеките батарейки из отсека
2. Подождите 2 секунды
3. Вставьте обратно, соблюдая полярность
4. Нажмите 【RESET】 заострённым предметом

После замены батареек дисплей не светится: нажмите 【RESET】.

Кондиционер не включается по таймеру: после сбоя питания или замены элементов параметры таймера сбрасываются — настройте заново.

Если проблемы сохраняются — обратитесь в авторизованный сервисный центр Haier.
