Руководство пользователя пульта дистанционного управления GYKQ 36

Вид оборудования

Пульты дистанционного управления климатом

Руководство / инструкция

Пульт ДУ сплит-системы GYKQ 36 Инструкция

Пульт управлени кондиционером GYKQ 36. Инструкция по эксплуатации

Совместимость GYKQ 36 Пульт ДУ кондиционера

Кондиционеры воздуха напольные мобильные

Ballu BPAC-07 CE / BPAC-07 CM
Ballu BPAC-09 CE / BPAC-09 CM
Ballu BPAC-12 CE / BPAC-12 CM

Другие серии

Ballu BSV-07HN1
Ballu BSV-09HN1
Ballu BSV-12HN1
Ballu BSG-18HN1
Ballu BSV-18HN1
Ballu BSG-24HN1
Ballu BSV-24HN1
Ballu BSQ-18HN1
Ballu BSQ-24HN1
Ballu BSR-06C
Ballu BSR-07H
Ballu BSR-09H
Ballu BSR-12H
Ballu BSR-18H
Ballu BSR-24H
Ballu BSV-06С
Ballu BSV-07H
Ballu BSV-09H
Ballu BSV-12H
Ballu BSV-18H
Ballu BSV-24H
Ballu BSM-07H(W)
Ballu BSM-09H(W)
Ballu BSM-12H(W)
Ballu BSM-18H(W)
Ballu BSM-24H(W)
Ballu BMSR-18H
Ballu BMSR-21H
Ballu BMSR-24H
Ballu BSZ-30H .

Технические характеристики пульта ДУ

Модель: Для моделей кондиционеров с электронным управлением
Номинальное напряжение: 3,0 В
Минимальное рабочее напряжение: 2,0 В
Максимальное расстояние до приемника сигналов: 8 м (при напряжении 3В - до 11 м)

Функции пульта ДУ

1. Возможный выбор режимов: ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯЦИЯ и АВТОМАТИЧЕСКИЙ.

2. Дополнительные режимы и функции: TIMER (таймер на включение/отключение кондиционера), FAN (выбор скорости воздушного потока), CLOCK (установка часов), SWING (покачивание жалюзи), SLEEP (ночной режим работы).

3. Задание температуры воздуха в помещении в диапазоне от 16° до 31° С.

4. Отображение режимов работы на жидкокристаллическом дисплее.

Меры предосторожности

➠ Перед первым использованием пульта дистанционного управления вставьте батарейки и убедитесь, что соблюдены правильные полярности («+» и «-»).

➠ Убедитесь, что пульт направлен на устройство и между ними нет препятствий. Максимальное расстояние для передачи сигнала составляет 8 метров.

➠ Не роняйте пульт и не бросайте его. Избегайте попадания жидкости на пульт. Не подвергайте пульт воздействию прямых солнечных лучей или чрезмерного нагрева.

➠ Если пульт дистанционного управления не функционирует правильно, выньте батарейки на 30 секунд и установите их заново. Если это не поможет, замените батарейки.

➠ При замене батареек не смешивайте новые батарейки со старыми или батарейки разных типов, так как это может привести к неправильной работе пульта.

➠ Если пульт дистанционного управления долго не использовался, удалите батарейки, чтобы избежать возможных повреждений от утечки.

Дополнительные предупреждения:

Прибор не разработан специально для использования маленькими детьми или немощными людьми без присмотра. Маленькие дети должны быть под наблюдением и не должны играть с прибором.

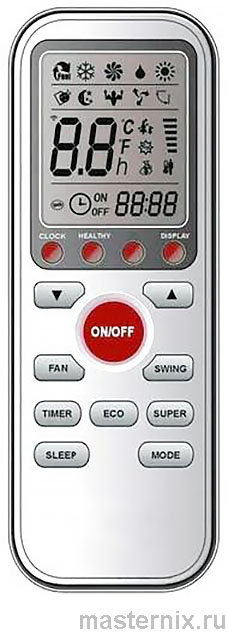

Описание кнопок

Примечание:

Пульт дистанционного управления отображает все символы автоматически во время включения и только в соответствии с текущей работой на остаток времени.

Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут незначительно отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).

1. Кнопка включения/выключения кондиционера (ON/OFF).

Нажать для включения кондиционера, повторное нажатие выключает кондиционер.

2. Кнопка таймера (TIMER).

Эта кнопка используется для установки таймера включения (ON), и таймера выключения (OFF).

3,4 Кнопки НАСТРОЙКИ ТЕМПЕРАТУРЫ ▲ / ▼

▲ Используется для увеличения температуры или для увеличения заданного времени включения/отключения кондиционера по таймеру. Для того, чтобы увеличить температуру, нажмите кнопку ▲. Непрерывное нажатие и удержание кнопки ▲ более 2 секунд соответственно будет быстро увеличивать температуру до того момента, пока кнопка не будет отжата.

▼ Используется для уменьшения температуры и ржание кнопки ▼ более 2 секунд соответственно будет быстро понижать температуру до того момента, пока кнопка не будет отжата.

5. Кнопка режима сна (SLEEP).

Кнопка используется для задания или отмены ночного режима работы. Данный режим может быть использован как энергосберегающий. Режим сна работает только в режимах АВТОМАТИЧЕСКИЙ (AUTO) - ОХЛАЖДЕНИЕ (СOOL) - ОБОГРЕВ (HEAT).

❗👉➨ Примечание: при работе в этом режиме не нажимайте другие кнопки, нажатие приведет к отмене данного режима.

6. Кнопка изменения работы жалюзи (SWING).

При нажатии активируется автоматический режим работы жалюзи (покачивание вверх-вниз), при повторном нажатии автоматический режим работы жалюзи выключается.

5. Кнопка скорости вентиляции (FAN).

Используйте эту кнопку для изменения режимов работы вентилятора внутреннего блока, каждое нажатие изменяет режим работы в следующем порядке:
НИЗКАЯ(LOW) - СРЕДНЯЯ(МЕD) ВЫСОКАЯ(HIGH)

8. Кнопка выбора режима работы (MODE)

Каждое нажатие на эту кнопку изменяет режим работы кондиционера в циклической последовательности:
ОХЛАЖДЕНИЕ(СООL) - OCУШEHИE(DRY) - ВЕНТИЛЯЦИЯ (FAN)

9. Кнопка установки часов реального времени (CLOCK).

Данная кнопка устанавливает время. При её нажатии время на дисплее начнет мигать.

10. Кнопка установки Интенсивного режима (SUPER).

Нажатием кнопки SUPER можно включить/выключить функцию ИНТЕНСИВНЫЙ РЕЖИМ. При переключении режимов либо при увеличении/уменьшении скорости вращения вентилятора, функция ИНТЕНСИВНЫЙ РЕЖИМ автоматически отключается.

❗👉➨ О ФУНКЦИИ SUPER
После запуска данной функции вентилятор начнет вращаться на максимальной скорости для того, чтобы обогреть или охладить помещение таким образом, чтобы температура в помещении как можно скорее достигла ранее установленной температуры.

❗👉➨ Внимание:
➠ На рисунке указаны и описаны все функции данного пульта дистанционного управления (ПДУ) и кондиционера. В устройствах, не оснащенных всеми режимами, недоступные функции включаться не будут.
➠ Установленный рабочий режим сохраняется после выключения устройства. При следующем нажатии кнопки "Вкл/Выкл" рабочий режим останется тем же.
➠ Режим нагревания в кондиционере, предназначенном только для охлаждения, заменяется функцией вентиляции.
➠ В режиме Турбо изменение температуры происходит быстрее, и амплитуда регулировки выше. Если вам кажется, что температура в комнате слишком прохладная или слишком жаркая, отключите режим Турбо.
➠ Пульт дистанционного управления может немного отличаться от изображенного на рисунке, но это не влияет на его работу и использование.

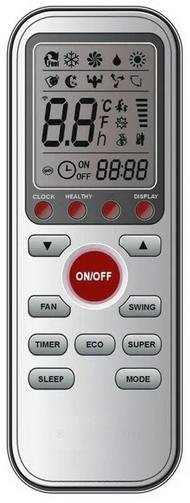

Индикатор пульта ДУ

1. Пиктограмма включенного режима iFEEL.

Индицируется при включенном режиме iFEEL замера температуры датчиком пульта.

2. Пиктограмма включенного режима COOL.

Индицируется при включенном режиме охлаждения воздуха.

3. Пиктограмма включенного режима FAN.

Индицируется при включенном режиме вентиляции (без охлаждения).

4. Пиктограмма включенного режима DRY.

Индицируется при включенном режиме осушения.

5. Пиктограмма SWING ⇅.

Индицируется при включенном режиме SWING (покачивание жалюзи).

6. Индикатор скорости вентилятора внутреннего блока.

Показывает режим работы вентилятора:
НИЗКАЯ - СРЕДНЯЯ - ВЫСОКАЯ

7. Цифровой индикатор часов или таймера.

Показания часов на дисплее есть только тогда, когда таймеры выключены. Показывает значения от 00:00 до 23:50 в режиме таймера. Когда включена функция авто-таймер (AUTO-ON/OFF) на дисплее индицируются значения таймера включения и выключения, для просмотра текущего времени необходимо нажать кнопку (CLOCK).

8. Индикатор работы таймера ON.

Индицируется при включенном режиме таймера на включение.

9. Индикатор работы таймера OFF.

Индицируется при включенном режиме таймера на выключение.

10. Индикатор разряда батарей.

Индицируется при необходимости замены батареек пульта.

11. Цифровой индикатор установленной температуры.

Показывает заданную пользователем температуру (во всех режимах кроме ВЕНТИЛЯЦИЯ(FAN). Значение может быть от 17 до 30°С

12. Индикатор передачи ИК сигнала.

Данный индикатор появляется, когда пульт ДУ передает команду на внутренний блок кондиционера.

13. Пиктограмма включенного режима сна (SLEEP).

Индицируется при включенном режиме сна (SLEEP).

❗👉➨ ПРИМЕЧАНИЕ: полная индикация на дисплее пульта ДУ указана на рисунке только для примера.

Замена элементов питания

В пульте ДУ используются два щелочных элемента питания типа LR03. Сдвиньте нижнюю крышку пульта ДУ, и установите, соблюдая указанную полярность элементы питания.

Установите крышку на место. После замены элементов питания установите показания часов пульта ДУ.

Установка часов

Перед первым запуском кондиционера установите показания часов пульта ДУ. Часовой дисплей на пульте ДУ показывает время и в том случае, если кондиционер выключен.

1. После установки или замены элементов питания в пульте ДУ, индикация часов со значением 0:00, мигает.

2. Кнопками изменения значений температуры ▲ и ▼ установите показания часов пульта ДУ, каждое одиночное нажатие изменяет значение на 1 мин. Показания меняются так быстро, как вы нажимаете кнопку. Если нажать и не отпускать кнопку значения будут изменяться последовательно на 10 минут. Когда вы выставили правильное показание часов нажмите кнопку (CLOCK), или отпустите и не нажимайте кнопки ▲ и ▼, показания часов будут установлены.

3. Коррекция установленного времени на пульте ДУ, нажмите кнопку (CLOCK) и удерживайте в нажатом состояние примерно 3 секунды, индикация часов будет мигать. Установите необходимое время руководствуясь пунктами 1 и 2 главы “Установка часов”.

❗👉➨ ПРИМЕЧАНИЕ:
Перед установкой функции авто-таймер (AUTO-ON/OFF) обязательно установите показания часов. Коррекцию показания часов можно производить при включенной функции автотаймер (AUTO-ON/OFF).

❗👉➨ ВНИМАНИЕ!
Статическое электричество, или электрическое поле могут привести к сбросу показаний часов пульта ДУ.

Включение кондиционера

1. Кнопкой выбора режима работы (MODE) выберите необходимый режим.

2. Кнопками изменения значений температуры ▲ и ▼ выберите необходимую температуру.

3. Кнопкой включения/выключения кондиционера (ON/OFF) включите кондиционер.

Выключение кондиционера

1. Кнопкой включения/выключения кондиционера (ON/OFF) выключите кондиционер.

2. Если автоматический режим работы кондиционера AUTO не является для вас комфортным, выберите другой подходящий для вас режим работы. В режиме AUTO изменение скорости вращения вентилятора недоступно, скорость устанавливается автоматически.

Работа в режимах охлаждения/обогрева/вентиляции

Включение кондиционера

1. Кнопкой выбора режима работы (MODE) выберите режим охлаждения COOL, обогрева HEAT, или вентиляции FAN.

2. Кнопками изменения значений температуры ▲ и ▼ выберите необходимую температуру.

3. Кнопкой режима вентиляции (FAN) установите необходимый режим работы вентилятора внутреннего блока, каждое нажатие изменяет режим работы в следующем порядке:
НИЗКАЯ (L0W) - СРЕДНЯЯ(МЕD) - BЫCOKAЯ (HIGH)

4. Кнопкой включения/выключения кондиционера (ON/OFF) включите кондиционер.

Выключение кондиционера

1. Кнопкой включения/выключения кондиционера (ON/OFF) выключите кондиционер.

2. В режиме FAN изменение изменения установки температуры недоступны.

Режим осушения

Включение кондиционера

1. Кнопкой выбора режима работы (MODE) выберите режим DRY.

2. Кнопками изменения значений температуры ▲ и ▼ выберите необходимую температуру.

3. Кнопкой включения/выключения кондиционера (ON/OFF) включите кондиционер.

Выключение кондиционера

1. Кнопкой включения/выключения кондиционера (ON/OFF) выключите кондиционер.

2. В режиме DRY изменение скорости вращения вентилятора недоступно, скорость устанавливается автоматически.

Работа с таймером

1. Кнопкой таймер (TIMER) выберите таймер включения или таймер выключения. Выбранный режим будет мигать значением часов на дисплее пульта ДУ.

2. Кнопками изменения значений температуры ▲ и ▼ установите показания таймера, каждое одиночное нажатие изменяет значение на 1 мин. Показания меняются так быстро, как вы нажимаете кнопку. Если нажать и не отпускать кнопку значения будут изменяться последовательно на 10 минут.

3. Когда вы выставили правильное показание таймера нажмите кнопку (CLOCK), или отпустите и не нажимайте кнопки, показания таймера будут установлены.

4. Отмена работы с таймером, нажмите кнопку CANCEL для отмены работы с таймером. Изменение установок таймера производится согласно пунктам 1,2 и 3 главы “Работа с таймером”.

❗👉➨ ПРИМЕЧАНИЕ: при работе в режиме таймера пульт ДУ периодически передает сигналы на внутренний блок кондиционера. Необходимо обеспечить положение пульта ДУ исключающее препятствия в передаче сигнала. Время работы по установкам таймера ограничено 24 часами.

Пример установок таймера

Таймер включения

Данная функция используется для включения кондиционера в заданное время, например перед вашим возвращением домой.

❗👉➨ Внимание: активация функций таймера происходит в течении трех секунд после передачи сигнала с пульта ДУ. Не нажимайте ни каких кнопок в течении трех секунд после передачи команд связанных с работой таймера.

Пример установок таймера: Необходимо установить время включения кондиционера в 06:00:

1. нажмите кнопку TIMER, индикатор таймера включения на пульте ДУ будет мигать (если установлено время 06:00, это время будет мигать) и через 3 секунды режим таймера будет включен;

2. установка или коррекция необходимого вам времени производится согласно пунктам 1,2,3 и 4 главы “Установка таймера”;

3. через 3 секунды новое или установленное время таймера будет активировано.

Таймер выключения

Данная функция используется для выключения кондиционера в заданное время, например перед вашим возвращением домой.

Пример установок таймера: Необходимо установить время выключения кондиционера в 23:00:

1. нажмите кнопку TIMER, индикатор таймера включения на пульте ДУ будет мигать (если установлено время 23:00, это время будет мигать) и через 3 секунды режим таймера будет включен;

3. через 3 секунды новое или установленное время таймера будет активировано.
