Руководство пользователя пульта ДУ сплит-системы GZ-50GB-E1

Пульт ДУ сплит-системы GZ-50GB-E1. Инструкция по эксплуатации

Совместимость

Пульт дистанционного управления GZ-50GB-E1 подходит для:

Кондиционеры Mystery

Mystery MSS-07R01    MSS-07R03
Mystery MSS-09R01    MSS-09R03
Mystery MSS-12R01    MSS-12R03

Кондиционеры Galanz серия KUDO Настенные кондиционеры (Фреон R410A)

GIOWI09RK3
GIOWI12RK3

GIOWI09RK16
GIOWI12RK16
GIOWI18RK16
GIOWI24RK16

GIWI09RK3/16 - Инвертор
GIWI12RK3/16 - Инвертор
GIWI18RK16 - Инвертор
GIWI24RK16 - Инвертор

Кондиционеры Galanz серия VIVA Настенные кондиционеры (Фреон R22)

GIOW07RV5
GIOW09RV5
GIOW12RV5
GIOW18RV8
GIOW24RV8

GIOW07RG24
GIOW09RG24
GIOW12RG24
GIOW18RG24
GIOW24RG2
GIOW30RG2
GIOW36RG2

Кондиционеры Galanz серия GALAXY Настенные кондиционеры (Фреон R22)

GIW24RG2
GIW30RG2
GIW36RG2

.

Galanz ПОЛУПРОМЫШЛЕННЫЕ КОНДИЦИОНЕРЫ Внутренние блоки Кассетные (Фреон R410A)

GC-18HRT/U
GC-24HRT/U
GC-36HRST/U
GC-48HRST/U

Galanz ПОЛУПРОМЫШЛЕННЫЕ КОНДИЦИОНЕРЫ Внутренние блоки Напольно-потолочные (Фреон R410A)

GU-12HRT/AU
GU-18HRT/AU
GU-24HRT/AU
GU-36HRST/AU
GU-48HRST/AU
GU-60HRST/AU

Galanz ПОЛУПРОМЫШЛЕННЫЕ КОНДИЦИОНЕРЫ Внутренние блоки Канальные (Фреон R410A)

GD-18HMRT/U
GD-24HMRT/U
GD-36HMRST/U
GD-48HMRST/U
GD-60HMRST/U

GD-36HTRS/U
GD-48HTRS/U
GD-60HTRS/U

Galanz Колонные кондиционеры

AUF-48H58R520

Меры предосторожности

➠ Пульт дистанционного управления - это не игрушка. Не разрешайте детям играть с ним и не играйте с ним сами.

➠ При использовании пульта дистанционного управления направляйте его излучатель сигнала на внутренний блок кондиционера при нажатии на кнопки. Внутренний блок подтвердит получение сигнала коротким звуковым сигналом.

➠ Сигналы могут быть приняты на расстоянии до 8 метров по прямой линии от внутреннего блока под углом в 45° слева и справа. Между пультом и блоком не должно быть препятствий для прохождения сигнала.

➠ Пульт управления должен находиться на расстоянии не менее 1 метра от телевизионной и радиоаппаратуры.

➠ Не роняйте пульт дистанционного управления и не подвергайте его сильным ударам. Берегите пульт от прямых солнечных лучей, источников тепла, попадания воды и высокой влажности.

➠ Не используйте острые предметы для нажатия на кнопки, чтобы не повредить пульт. Не протирайте пульт бензином, растворителем, салфетками с химической пропиткой и т.п.

➠ Если пульт дистанционного управления не работает должным образом, извлеките элементы питания (батарейки), подождите 30 секунд, а затем вставьте их обратно. Если работоспособность не восстановилась, замените элементы питания.

❗👉➨ Извлекайте элементы питания (батарейки) из пульта дистанционного управления, если не используете его в течение длительного времени.

❗👉➨ Внимание! Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления пульта дистанционного управления.

..

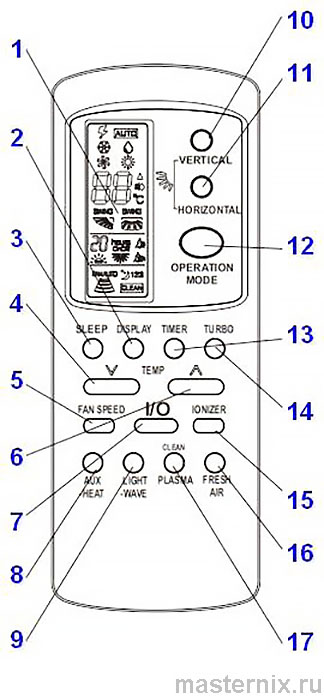

Описание кнопок пульта управления GZ-50GB-E1

Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут слегка отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).

1. Рабочий дисплей

На нем отображаются текущий режим и параметры

2. DISPLAY (Дисплей)

Нажатие на кнопку выключает подсветку дисплея на лицевой панели внутреннего блоке, повторное нажатие включает подсветку дисплея на лицевой панели внутреннего блока кондиционера.

3. SLEEP

Используется на время сна. Нажатие кнопки либо включает, либо выключает эту функцию. В данном режиме вентилятор внутреннего блока вращается на низкой скорости, а поддерживаемая кондиционером температура постепенно изменяется. Действует только для режимов Охлаждение, Осушение, Нагрев.

4. Кнопка уменьшения целевой температуры

Каждое нажатие на кнопку уменьшает значение целевой температуры на 1°С, в диапазоне +16 - +32°С. Заданное значение целевой температуры отображается на дисплее пульта и лицевой панели внутреннего блока.

5. FAN SPEED

Выбор скорости вентилятора внутреннего блока.

Последовательное нажатие кнопки изменяет скорость вентилятора в следующем порядке:
низкая-средняя-высокая-автоматическая.

6. Кнопка увеличения целевой температуры

Каждое нажатие на кнопку увеличивает значение целевой температуры на 1°С, в диапазоне +16 - +32°С. Заданное значение целевой температуры отображается на дисплее пульта и лицевой панели внутреннего блока.

7. ON/OFF

Включение / выключение устройства

8. HEAT

Режим обогрева. Влючает / выключает функцию электрического обогрева помещения.

9. LIGHT-WAVE

Кнопка СВЕТОВОЙ ВОЛНЫ. Только для устройств, оборудованных данной опцией.

10. SWING ⇅ (Качание жалюзи вверх-вниз)

Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока, изменяющей направление выходящего воздуха по вертикали. Дождитесь, когда жалюзи займет необходимое положение и повторно нажмите на кнопку, чтобы остановить качание.

❗👉➨ Для предотвращения образование на жалюзи конденсата, не допускайте длительного направления воздушного потока вниз в режимах охлаждение и осушение.

❗👉➨ Во избежание поломки жалюзи не регулируйте её положение вручную.

11. SWING ⇄ (Качание жалюзи справа налево)

Нажатие кнопки активирует качание вертикальных жалюзи внутреннего блока, изменяющей направление выходящего воздуха по горизонтали. Нажмите эту кнопку, поворотные жалюзи начнут поворачиваться горизонтально, на дисплее отобразится надпись SWING. Нажмите эту кнопку еще раз, чтобы остановить поворот. Если вы хотите, чтобы поворотные жалюзи снова начали поворачиваться, нажимайте эту кнопку до тех пор, пока на дисплее пульта дистанционного управления не появится надпись SWING

❗👉➨ Во избежание поломки жалюзи не регулируйте её положение вручную.

12. OPERATION MODE

Режим работы:

[ AUTO ] - автоматический режим
[ COOL ] - режим охлаждения
[ HEAT ] - режим нагрева
[ FAN ] - режим вентилирования
[ DRY ] - режим осушения

13. TIMER

Эта кнопка используется для включения функции Таймера.

14. TURBO (Интенсивный режим)

Нажатие на кнопку, при работе кондиционера в режимах охлаждения или обогрева, включает интенсивный режим работы кондиционера - вентилятор внутреннего блока вращается на максимальной скорости, обеспечивая максимально быстрое охлаждение или обогрев помещения, для скорейшего достижения установленной целевой температуры, на дисплее пульта высвечивается индикатор "TURBO".

При переключении режима работы, при изменении скорости вращения вентилятора или повторном нажатии на кнопку TURBO режим интенсивной работы будет выключен.

15. IONIZER

Функция Ионизатор воздуха. Только для серий, поддерживающих данную опцию.

16. FRESH AIR

Функция вентиляции с заборов свежего воздуха извне. Только для серий, поддерживающих данную опцию.

17. CLEAN &#amp; PLASMA

Нажмите эту кнопку в течение 3 секунд, и устройство запустит функцию очистки, когда оно будет выключено, а перед этим установите режим охлаждения или сушки.

❗👉➨ ПРИМЕЧАНИЯ:
- Режим НАГРЕВ возможен только в системах, обладающей данной функцией.
- Эффективное расстояние, на котором действует ПДУ — 6 метров по прямой линии при условии отсутствия помех.
- Если ПДУ долгое время не будет использоваться — выньте из него батарейки.
- На данной иллюстрации все функции одновременно изображены на дисплее лишь для наглядности. В некоторых моделях некоторые из показанных на дисплее функций может не отображаться.
- Не подвергайте батарейки никаким механическим или температурным воздействиям, обратное может повлечь выход ПДУ из строя.

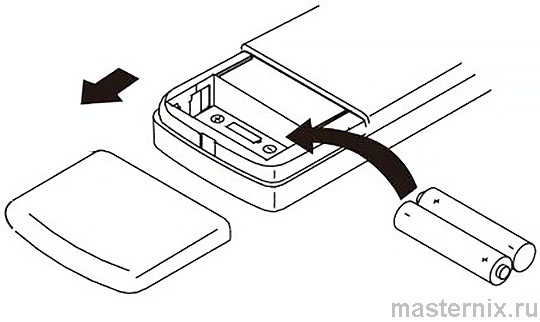

Установка / замена батареек

➠ Снимите крышку с батарейного отсека, сдвинув ее в направлении, указанном стрелкой.

➠ Вставьте новые батарейки так, чтобы (+) и (-) батарейки были расположены верно.

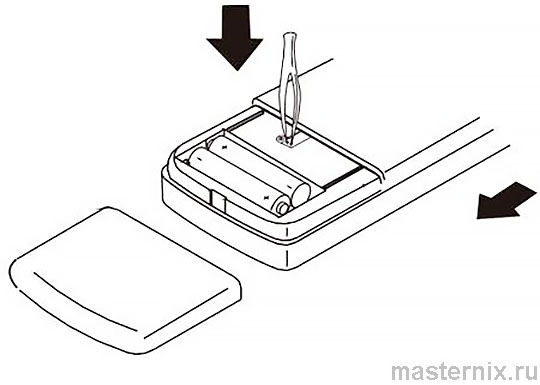

Если пульт дистанционного управления не работает, пожалуйста, закоротите две кнопки сброса путем соединения металлическим предметом 2-х контактов, и он возобновит нормальную работу. Перезагрузите Ваш ПДУ после замены батареек.

➠ Закройте батарейный отсек крышкой, сдвинув ее на прежнее место.

❗👉➨ ПРИМЕЧАНИЕ
➠ Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера.
➠ Используйте новые батарейки типа LRO 3 AAA на 1.5 В. (мизинчиковые).
➠ Не используйте аккумуляторные батарейки.
➠ Использованные батарейки должны утилизироваться с нормами страны использования. ➠ Если вы не используете пульт ДУ более месяца, извлеките батарейки.

РЕЖИМЫ РАБОТЫ

Функция автоматического включения/выключения по таймеру (заданному времени)

Установлка режима автоматического включения / выключения таймера

1) Когда устройство включено, нажмите кнопку таймера один раз, чтобы запустить функцию отключения по таймеру, и на дисплее отобразится значение 1. Каждое нажатие этой кнопки увеличивает время автоматического отключения на 1 час (максимум на 24 часа). После того как оно достигнет 24, кондиционер отключит функцию таймера.

2) Когда устройство выключено, нажмите кнопку таймера один раз, чтобы включить функцию таймера, и на дисплее отобразится значение 1. Каждое нажатие этой кнопки увеличивает время автоматического включения на 1 час (максимум на 24 часа). После того, как оно достигнет 24, кондиционер отключит функцию таймера. При включении таймера загораются соответствующие индикаторные лампы, и переключать режимы можно только нажатием кнопок на пульте дистанционного управления.

Отмена работы таймера автоматического включения/выключения.

Когда время таймера достигнет 24 часов, нажмите кнопку таймера еще раз, функция таймера будет отменена, после чего на дисплее пульта дистанционного управления исчезнут время и часы включения или выключения.

❗👉➨ ПРИМЕЧАНИЕ
- Если в электросети были перебои с подачей электроэнергии время автоматического вкл/выкл. не сохранилось и его нужно задать снова.

Режимы работы - изменение параметров

АВТОМАТИЧЕСКИЙ режим AUTO

В этом режиме кондиционер будет автоматически поддерживать комфортную температуру в помещении. После включения кондиционер, в зависимости от температуры в помещении, начнет работу в одном из следующих режимов (см. таблицу):

Комнатная температура (КT)	Режим кондиционера
КT ‹ 20°C	Нагрев (для кондиционеров без ф. нагрева - режим Осушения)
20°C ‹ КT ‹ 24°C	Вентилятор КT› 24 °C Охлаждение

Режим ОХЛАЖДЕНИЯ ВОЗДУХА

Нажмите кнопку MANUAL SWING или SWING для изменения вертикального угла воздушного потока или переход в режим качания.

Скорость воздушного потока изменяется нажатием кнопки FAN SPEED ПДУ.

Изменение температуры производится кнопками регулирования температуры ПДУ в диапазоне от 16 до 31°C.

Режим ОСУШЕНИЕ ВОЗДУХА — DRY

В этом режиме кондиционер автоматически устанавливает комнатную температуру. Величина температуры на дисплее не отображается. В этом режиме невозможно регулировать температуру и скорость воздушного потока.

.

Режим ВЕНТИЛЯТОР - FAN

В этом режиме наружный блок не функционирует.

Режимы и направление воздушного потока можно менять кнопками MANUAL SWING и SWING.

Скорость вентилятора можно изменить кнопкой FAN SPEED.

Режим НАГРЕВ ВОЗДУХА - HEAT

Направление воздушного потока можно менять кнопками MANUAL SWING и SWING.

Скорость воздушного потока меняется кнопкой FAN SPEED.

Изменение температуры производится кнопками регулирования температуры ПДУ в диапазоне от 16 до 31°C.

Режим СОН - SLEEP

Режим СОН при охлаждении и сушке воздуха работает следующим образом:

1. Вентилятор функционирует на самой низкой скорости.

2. После 1 часа работы поддерживаемая температура увеличивается на 1 градус. Еще через час температура кондиционирования поднимается еще на 1 градус: в сумме температура поднимается на 2 градуса и продолжает поддерживаться на таком уровне.

Режим СОН при нагреве воздуха

1. Вентилятор работает на самой низкой скорости.

2. После 1 часа работы поддерживаемая температура уменьшается на 2 градуса. Еще через час температура опускается еще на 2 градуса: в сумме температура опускается на 4 градуса и продолжает поддерживаться на таком уровне.

Режим Световая волна (Light-wave)

Нажмите кнопку LIGHT-WAVE, чтобы включить функцию световой волны, и еще раз нажмите для выключения. Когда функция включена, то на дисплее появится соответствующий значок, и кондиционер будет включать или выключать световую трубку в зависимости от температуры воздуха Эта фунция есть не у всех моделей кондиционеров.
