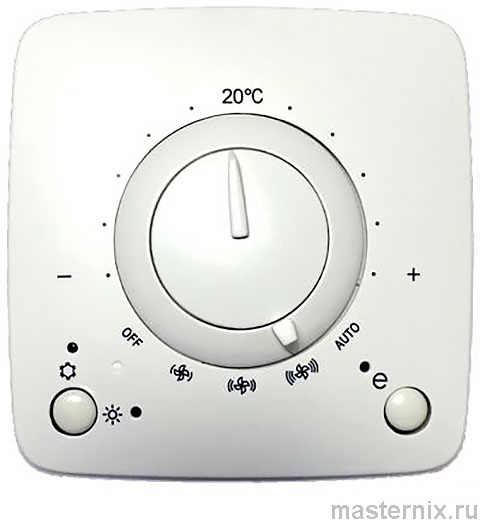

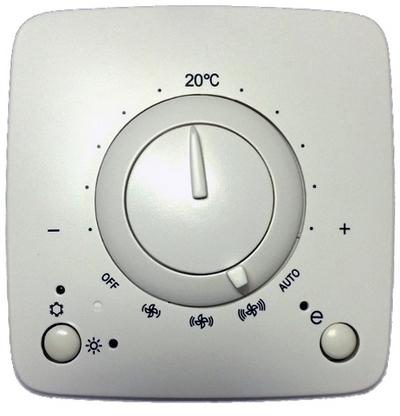

Руководство пользователя пульта дистанционного управления для фанкойлов Carrier 33TA-0001 / 33TB-0001
Руководство / инструкция
Назначение и различия типов пультов
Для чего предназначен пульт и какой тип выбрать
Пульты Carrier 33TA-0001 и 33TB-0001 управляют фанкойлами — внутренними блоками систем кондиционирования. Они поддерживают комфортный микроклимат, регулируя температуру, влажность и качество воздуха в помещениях любого назначения.
Существует два типа контроллеров. Тип 【А】 предназначен для двухтрубных фанкойлов. Тип 【В】 работает с четырёхтрубными системами или двухтрубными с электронагревателем. Главное визуальное отличие — у типа 【В】 есть индикатор автоматического режима переключения.
Важная деталь: компания Carrier выпустила обновлённые версии 【33TA-AC01】 и 【33TB-AC01】, которые полностью заменяют модели 0001. Функционал идентичен, можно смело использовать как взаимозаменяемые.
Технические характеристики и параметры
Что нужно знать перед установкой
| Параметр | Значение |
|---|---|
| Шаг регулировки температуры | 1°C |
| Диапазон установки (обогрев) | 5–34°C |
| Диапазон установки (охлаждение) | 6–35°C |
| Рабочая температура среды | 0–45°C |
| Влажность | 5–95% без конденсата |
| Потребляемая мощность | Менее 1 Вт |
| Напряжение питания | AC 85–260 В, 50/60 Гц |
| Сечение кабеля управления | Мин. 1 мм² (ПВХ) |
Практика показывает: низкое энергопотребление позволяет подключать несколько пультов к одной линии без риска перегрузки. Это серьёзное преимущество при масштабировании системы.
Основные функции: комфорт и защита
Интеллектуальное управление микроклиматом
Управление вентилятором с задержкой
В режиме обогрева вентилятор отключается с задержкой 1 минуту — это даёт теплообменнику остыть и предотвращает выброс остаточного тепла. Если в системе есть датчик температуры воды, пульт типа 【А】 автоматически останавливает вентилятор, когда вода остывает ниже 40°C (обогрев) или нагревается выше 18°C (охлаждение).
Защита от замерзания помещения
Функция поддерживает температуру не ниже +7°C в неиспользуемых помещениях. При падении до этого порога система включает вентилятор на максимум и открывает клапаны. Активируется через DIP-переключатель при монтаже — работает даже когда пульт выключен. Удобно для дач, офисов выходного дня, складов.
Экономичный режим
Идеален для ночи или длительного отсутствия. Температура сдвигается на +4°C в режиме охлаждения или −4°C в режиме обогрева. Индикация на дисплее отключается, кроме тусклого свечения индикатора эконом-режима. Это сокращает энергопотребление без риска разморозки системы.
Переключение нагрев/охлаждение
Пульт поддерживает ручное и автоматическое переключение сезонов. Тип 【33TB】 сам выбирает режим, исходя из заданной температуры. Тип 【33TA】 может переключаться по сигналу внешнего датчика воды или центрального пульта — в этом случае ручное управление блокируется.
Установка: пошаговый монтаж на стену
Как правильно закрепить пульт и подключить питание
Выбирайте место на высоте ~150 см от пола. Избегайте зон рядом с батареями, сквозняками, прямыми солнечными лучами — это искажает показания датчика температуры.
- Открутите стопорный винт в верхнем левом углу, чтобы отделить лицевую панель от основания.
- Закрепите основание на стене, разметьте отверстия под дюбели.
- Просверлите отверстия без установленного пластикового корпуса — это предотвратит повреждение.
- Снимите соединительный разъём, приложив усилие по направлению, показанному в инструкции.
- Выполните электрические подключения согласно схеме на блоке управления фанкойлом.
- Вставьте разъём обратно в корпус до щелчка.
- Закрепите пульт на стене дюбелями, установите лицевую панель и закрутите винт.
Критично важно: все кабели прокладывайте в пластиковых кабель-каналах. Используйте кабель ПВХ сечением не менее 1 мм². Не прикасайтесь к электронным компонентам платы — статика может вывести контроллер из строя.
Зафиксируйте выходные кабели специальным зажимом — это предотвратит обрыв при случайном рывке.
Органы управления и световая индикация
Что делает каждая кнопка и как читать индикаторы

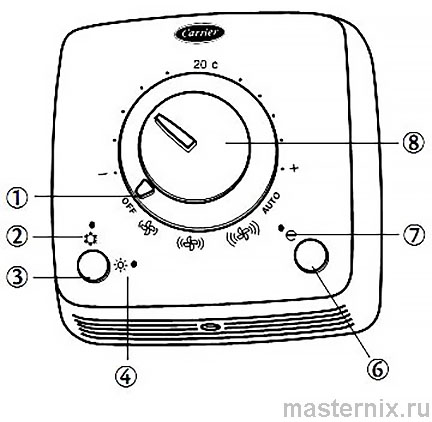

Регулятор типа 【А】
| Элемент | Назначение |
|---|---|
| 【POWER/FAN】 | Включение/выключение, выбор скорости вентилятора |
| 🟢 Светодиод | Индикация режима охлаждения |
| 【MODE】 | Переключение между обогревом и охлаждением |
| 🔴 Светодиод | Индикация режима обогрева |
| 🟡 Светодиод | Индикация автоматического режима (только тип В) |
| 【ECO】 | Активация экономичного режима |
| 🟡 Светодиод (второй) | Индикация активного эконом-режима |
| Поворотная ручка | Установка требуемой температуры 10–30°C |
Регулятор типа 【В】
Отличается наличием индикатора автоматического сезонного переключения. Все остальные элементы управления идентичны типу 【А】.
Расшифровка световых индикаторов
- 🔵 ВКЛ — режим охлаждения & Мигает — защита от замерзания
- 🔴 ВКЛ (справа) — режим обогрева & Мигает — неисправность датчика
- 🔴 ВКЛ (слева) — вентилятор работает на выбранной скорости
- 🟡 ВКЛ — автоматический выбор скорости вентилятора
- 🟢 ВКЛ — активен экономичный режим & Мигает — пульт в режиме ВЫКЛ
- 🔴/🔵 Мигают одновременно — режим «Автотест»
Настройка температуры и скорости вентилятора
Точная регулировка параметров микроклимата
Поворотная ручка температуры
Центральное значение шкалы — 20°C. Поворот в сторону 【−】 снижает уставку (мин. 10°C), в сторону 【+】 — повышает (макс. 30°C). Система автоматически поддерживает заданное значение.
Управление вентилятором 【FAN】
Кнопка 【FAN】 переключает режимы:
- ★ Ручной выбор: Низкая → Средняя → Высокая скорость
- ★ Автоматический режим: микропроцессор сам подбирает обороты по разнице температур
В авторежиме горит жёлтый индикатор. Это удобно: система работает тише при стабильной температуре и ускоряется при отклонениях.
Полезный нюанс: через конфигурацию DIP-переключателей можно включить непрерывную работу вентилятора или отключить его при низкой температуре воды — это повышает комфорт зимой, исключая холодные продувы.
Энергосбережение и ночные режимы
Как снизить потребление без потери комфорта
Активация эконом-режима
Нажмите кнопку 【ECO】 — зелёный светодиод загорится, а остальные индикаторы погаснут. Температура сдвинется на ±4°C в зависимости от сезона. Идеально для ночи или когда вас нет дома.
Режимы «Ночь» и «Затемнение»
Если не нажимать кнопки 10 секунд, яркость светодиодов автоматически снижается («Ночной режим»). Для полного отключения подсветки («Затемнение»): установите максимальную скорость вентилятора и удерживайте 【FAN】 5 секунд. 4 вспышки красного индикатора подтвердят активацию. Повторное действие вернёт обычный режим (3 вспышки).
Внешний контакт: окна и датчики присутствия
К пульту можно подключить датчик открытия окна или присутствия людей. При срабатывании система переходит в ВЫКЛ или эконом-режим, сохраняя только защиту от замерзания. Переключение между конфигурациями: удерживайте 【POWER】 + 【FAN】 5 секунд. Зелёный индикатор мигнёт 3 раза при переходе в эконом-режим или загорится на 3 секунды при возврате.
Конфигурация DIP-переключателей
Глубокая настройка под задачи объекта
Четыре микропереключателя на плате расширяют функционал. По умолчанию все в положении «Закрыт» (Выкл).
| Переключатель | Положение «Открыт» | Эффект |
|---|---|---|
| DIP 1 | ВКЛ | Активация защиты от замерзания (работает даже при ВЫКЛ пульта) |
| DIP 2 | ВКЛ | Непрерывная работа вентилятора независимо от уставки температуры |
| DIP 3 | ВКЛ | Ограничение диапазона: охлаждение ≥23°C, обогрев ≤21°C |
| DIP 4 | ВКЛ | Периодический запуск вентилятора для «отбора проб воздуха» |
Настраивайте DIP-переключатели до закрытия корпуса. Изменение «на горячую» не применяется.
Диагностика неисправностей и автотест
Как быстро выявить и устранить проблему
Индикация ошибок
- ⚠️ 🔴 Мигает — неисправность датчика температуры (внутреннего или водяного): проверьте подключение, замените при необходимости
- ⚠️ 🟢 Мигает каждые 0,25 с — конфликт конфигурации: одновременно активированы оба сигнала централизованного переключения 【RC】 и 【RH】. Отключите один из них.
Режим «Автотест»
Для проверки работоспособности всех исполнительных механизмов: удерживайте 【MODE】 и трижды быстро нажмите 【FAN】 в течение 1 секунды. Синий и красный светодиоды начнут мигать.
Система поочерёдно на 10 секунд активирует:
- Вентилятор на низкой скорости
- Вентилятор на средней скорости
- Вентилятор на высокой скорости
- Клапан холодной воды 【CV】
Это позволяет за 40 секунд убедиться, что все компоненты реагируют на команды.
Подключение внешних датчиков
Внутренний или выносной датчик температуры: как выбрать
Заводская настройка — внутренний датчик в корпусе пульта. Подходит для настенного монтажа в зоне контроля.
Для модульных систем с установкой пульта на фанкойл используйте выносной датчик в зоне возвратного воздуха. Активация: замкните перемычку 【JP1】 согласно схеме на плате (позиция Б).
Важно: не оставляйте перемычку в промежуточном положении — это вызовет некорректные показания и сбои в работе.
