Усилительно коммутационное устройство "Бриг-001-стерео" Руководство по эксплуатации

Технические характеристики: мощность, частоты, искажения

Ключевые параметры для оценки качества

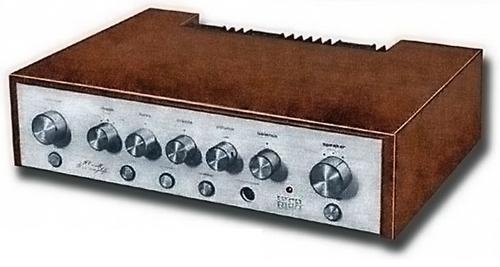

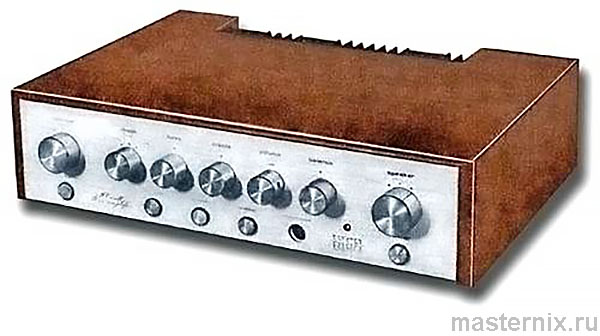

Бриг-001-стерео — это не просто усилитель, а устройство категории Hi-Fi по ГОСТ 24388-80. Вы наверняка слышали, что советская аудиотехника тех лет отличалась запасом прочности. Здесь это подтверждается цифрами.

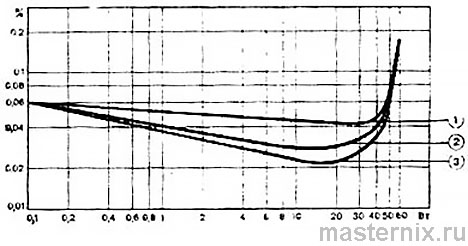

Номинальная мощность 50 Вт на канал — достаточно для озвучивания комнаты 20-30 м². Диапазон 20 Гц – 20 кГц покрывает весь слышимый спектр. Коэффициент гармонических искажений не более 0,1% — показатель, которому позавидуют многие современные бюджетные модели.

Практика показывает: такие параметры обеспечивают детальное звучание без «размазывания» басов и резких верхов. Есть нюансы: усилитель требует акустики с сопротивлением не менее 4 Ом. Меньше — риск перегрузки выходного каскада.

Комплектация и запасные части в комплекте

Что вы найдёте в коробке

Открыв упаковку, проверьте наличие всех позиций. Производитель предусмотрел запасные элементы — это редкость для современной техники, но норма для эпохи, когда вещи делали на десятилетия.

✓ Усилитель Бриг-001-стерео — 1 шт.
✓ Предохранитель ПМ-2А — 6 шт.
✓ Соединитель ОНЦ-ВГ-5/16-В — 5 шт.
✓ Соединитель ОНЦ-ВН-2/16-В — 4 шт.
✓ Руководство по эксплуатации — 1 шт.
✓ Индивидуальная тара — 1 комплект

Кстати, соединители ОНЦ — это надёжные многоконтактные разъёмы с фиксацией. Они не разбалтываются со временем, в отличие от современных «тюльпанов». Это серьёзно.

Правила безопасности: что категорически запрещено

Критические меры предосторожности

Электроника и безопасность — темы, где компромиссы недопустимы. Прочтите этот раздел до включения устройства.

⚠️ Не включайте демонтированный усилитель в сеть. Корпус — не просто декор, это защита от поражения током.
⚠️ Меняйте предохранитель только при отключённом от сети устройстве.
⚠️ Не используйте самодельные предохранители («жучки»). Это может вывести усилитель из строя без права на гарантийный ремонт.
⚠️ При длительном перерыве вынимайте вилку из розетки.
⚠️ Не оставляйте включённый усилитель без присмотра.

Знакомо? Да, эти правила кажутся очевидными. Но статистика сервисных центров говорит об обратном: большинство поломок происходит из-за их нарушения.

Устройство и компоновка усилителя

Органы управления и коммутации

Усилитель разработан для коммутации и усиления сигналов от магнитных звукоснимателей, магнитофонов, тюнеров и других источников. По эргономике — продумано до мелочей.

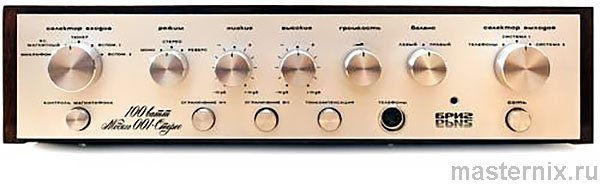

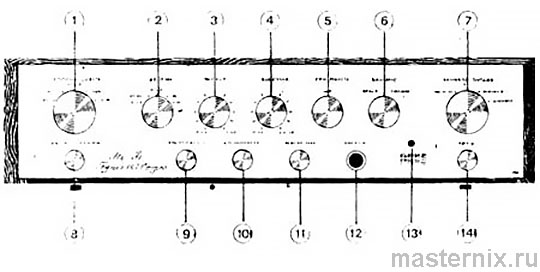

Передняя панель: всё под рукой

1 — 【Селектор входов】
2 — 【Переключатель режимов】
3 — 【Регулятор тембра НЧ】
4 — 【Регулятор тембра ВЧ】
5 — 【Регулятор громкости】
6 — 【Регулятор баланса】
7 — 【Селектор выходов】
8 — 【Контроль записи】
9, 10 — 【Фильтры ограничения НЧ/ВЧ】
11 — 【Тонкомпенсация】
12 — Розетка для наушников
13 — Индикатор включения
14 — 【Выключатель сети】

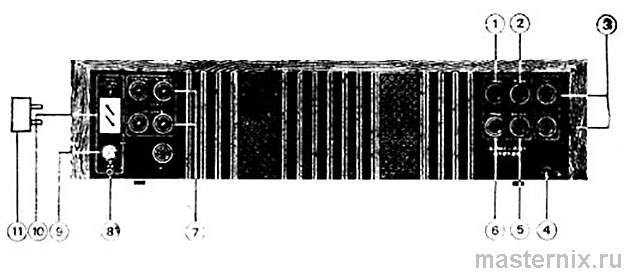

Задняя панель: коммутация источников

Здесь расположены входы для двух магнитных звукоснимателей, линейные входы для тюнера, входы/выходы для магнитофона (по току и напряжению), четыре выхода на акустику, клемма заземления и отключаемая розетка для питания сопутствующей аппаратуры.

Получается: можно подключить всё одновременно, а выбирать источник одним поворотом 【Селектора входов】. Удобно, когда не нужно каждый раз перетыкать кабели.

Подключение акустики и источников сигнала

Правильная коммутация без ошибок

Неправильное подключение — частая причина «тишины» или искажений. Давайте разберёмся по шагам.

→ Акустические системы подключайте к розеткам 【АКУСТИЧЕСКИЕ СИСТЕМЫ】 строго по маркировке: правая АС — к правому каналу, левая — к левому.
→ Не соединяйте параллельно выходы стереоканалов — это выведет усилитель из строя, и гарантийный ремонт не покроет такие повреждения.
→ Не используйте акустику с сопротивлением менее 4 Ом.
→ Источники сигнала подключайте экранированными кабелями с соединителями ОНЦ-ВГ-5/16-В.

💡 Совет: перед первым включением проверьте, что все соединители плотно зафиксированы. Люфт в разъёме = фон и помехи.

Схемы распайки кабелей: точная коммутация

Распиновка соединителей для самостоятельного изготовления кабелей

Для входов 【МАГНИТНЫЙ 1】, 【МАГНИТНЫЙ 2】, 【ТЮНЕР】, 【ВСПОМ.】, 【ТЕЛЕФОНЫ】:
2 — корпус (экран)
3 — левый канал
5 — правый канал

Для входов/выходов 【МАГНИТОФОН 1】, 【МАГНИТОФОН 2】:
1 — левый выход
2 — корпус
3 — левый вход
4 — правый выход
5 — правый вход

Для акустических систем:
1 — сигнал
2 — корпус

Это важно: несоблюдение распиновки приведёт к отсутствию сигнала или короткому замыканию. Если сомневаетесь — используйте штатные кабели из комплекта.

Настройка звучания: громкость, баланс, тембр

Регулировка параметров под ваши предпочтения

После подключения нажмите кнопку 【СЕТЬ】 — загорится индикатор. Теперь можно настраивать звук.

→ 【Регулятор громкости】: установите комфортный уровень. Дискретная шкала обеспечивает точную настройку.
→ 【Регулятор баланса】: если панорама смещена влево/вправо, подкорректируйте положение виртуального центра.
→ 【Регуляторы тембра НЧ/ВЧ】: поднимите или опустите низкие/высокие частоты в пределах ±10 дБ.

Практика показывает: при малой громкости звук может казаться «плоским». Включите 【Тонкомпенсация】 — она поднимет низкие частоты, сохранив объём звучания. Это логично: человеческое ухо по-разному воспринимает частоты на разных уровнях громкости.

Фильтры и тонкомпенсация: чистота звука

Устранение помех и нежелательных частот

Усилитель оснащён фильтрами ограничения, которые убирают неслышимые, но вредные для качества составляющие.

→ 【Ограничение НЧ】 (20 Гц): устраняет рокот электропроигрывателя, низкочастотные помехи от коробления грампластинок.
→ 【Ограничение ВЧ】 (15 кГц): снижает шумы радиовещания, магнитной и механической записи, особенно заметные на старых носителях.

⚠️ Не злоупотребляйте фильтрами: они улучшают чистоту, но могут «обрезать» полезные частоты. Включайте только при необходимости.

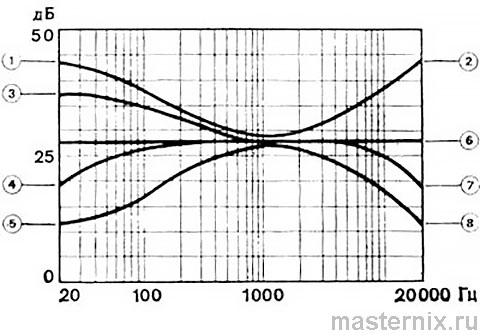

График на рис. 3 наглядно показывает, как меняются АЧХ при различных положениях регуляторов. Имеет смысл сверяться с ним при тонкой настройке.

Запись на магнитофон и контроль сигнала

Организация записи и мониторинга

Бриг-001-стерео позволяет записывать сигнал на магнитофон и контролировать процесс в реальном времени.

→ Для записи подключите воспроизводящий магнитофон к 【МАГНИТОФОН 1】 (по току), записывающий — к 【МАГНИТОФОН 2】 (по напряжению).
→ Установите 【Селектор входов】 в положение 【МФ】.
→ Нажмите 【Контроль записи】 для прослушивания сигнала, идущего на запись.

Получается: можно записывать с любого источника — тюнера, проигрывателя, другого магнитофона — и сразу слышать результат. Это серьёзно упрощает настройку уровня записи.

Замена предохранителя и уход за устройством

Простое обслуживание своими силами

Если усилитель не включается — первая причина: сгорел сетевой предохранитель. Замена занимает минуту.

→ Выключите усилитель и выньте вилку из розетки.
→ Снимите заглушку с держателя предохранителя.
→ Нажмите на головку держателя, поверните влево — пружина вытолкнет её вместе с предохранителем.
→ Вставьте новый предохранитель ПМ-2А, верните головку на место, поверните вправо до фиксации.
→ Установите заглушку.

⚠️ Если после замены предохранитель снова сгорает — не экспериментируйте. Обратитесь в сервис: возможна неисправность внутри усилителя.

Уход прост: протирайте внешние поверхности мягкой сухой тканью. Не используйте растворители — они повредят покрытие деревянного корпуса.

Гарантийные обязательства и условия ремонта

Ваши права и порядок обслуживания

Гарантийный срок — 24 месяца с даты продажи. В течение этого периода вы имеете право на бесплатный ремонт при наличии заполненного гарантийного талона.

Важные условия:
✓ Сохраняйте отрывные талоны: они вырезаются только после фактического выполнения работ.
✓ Не нарушайте пломбы на корпусе — это основание для отказа в гарантийном ремонте.
✓ Эксплуатируйте устройство согласно руководству: повреждения из-за неправильного подключения не покрываются гарантией.

Информацию о сервисных центрах можно получить в магазинах радиотоваров. Не всё гладко с логистикой, но система работает.

💡 Совет: при покупке проверьте, чтобы продавец проставил дату, подпись и штамп в гарантийном талоне. Без этого документ недействителен.
