Руководство по эксплуатации Подводная камера для рыбалки Fisher CR110-7L

Технические параметры и возможности съёмки

Характеристики камеры и монитора

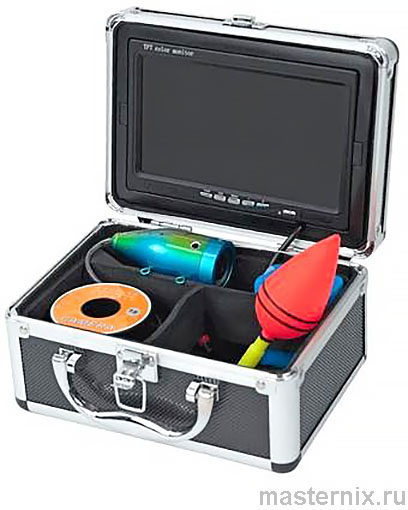

Fisher CR110-7L — это не просто «глаз» под водой, а полноценный инструмент для наблюдения и документирования. Разрешение 800 ТВЛ и угол обзора 140° позволяют чётко видеть рыбу, рельеф дна и поведение приманки даже в мутной воде.

Знакомо, когда на рыбалке не хватает света? Здесь 12 светодиодов решают проблему — подсветка включается автоматически или вручную, в зависимости от условий. Практика показывает: даже на глубине 3–4 метра картинка остаётся читаемой.

Настройка изображения под условия съёмки

Монитор позволяет регулировать яркость, контрастность и цветность. Это не формальность — в пасмурный день или при съёмке в зелёной воде правильные настройки экономят нервы и время.

(!)Совет: перед выездом протестируйте настройки в разных условиях — дома, в тени, на солнце. Так вы быстрее найдёте оптимальный баланс на водоёме.(!)Внимание: производитель может вносить изменения в конструкцию и комплектацию без уведомления. Иллюстрации в инструкции схематичны — реальный вид устройства может отличаться.

Кнопки управления и навигация по меню

Расположение и функции клавиш

Панель управления продумана для работы в перчатках и при слабом освещении. Каждая кнопка отвечает за конкретную функцию — никаких запутанных комбинаций.

1. Кнопка 【REC / -】: включение/выключение записи, уменьшение значения параметра
2. Кнопка 【PLAY / +】: выбор файла, воспроизведение, увеличение значения
3. Кнопка 【MENU/EXIT】: вход в меню, выход из режима, подтверждение выбора
4. Кнопка 【▶】 (вправо): навигация по меню, быстрое фото
5. Кнопка 【◀】 (влево): навигация по меню, вход в галерею
6. Кнопка : включение/выключение экрана

Если честно, расположение кнопок могло бы быть ещё эргономичнее — но после пары рыбалок пальцы сами находят нужные клавиши. Это нормально.

Подключение и подготовка к работе

Правильный порядок подключения

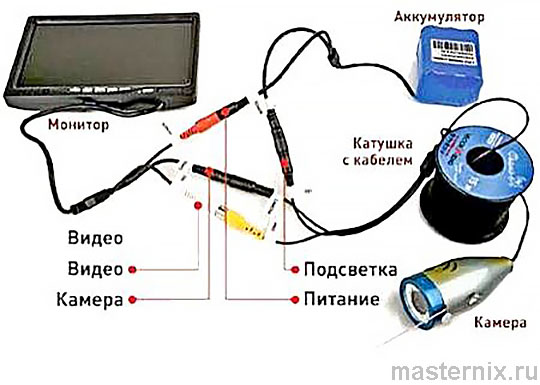

Сначала подключите аккумулятор к кабелю питания монитора. Затем соедините кабель вывода питания и входные AV-разъёмы камеры. Просто? Да. Но порядок важен: неправильная последовательность может привести к сбою инициализации.

(!)Примечание: после установки новой SD-карты нажмите кнопку 【REC / -】 для проверки. Устройство предложит форматирование — выберите 【Да】 кнопками 【◀】【▶】 и подтвердите кнопкой 【MENU/EXIT】.

Текущее время и дата отображаются в правом нижнем углу экрана. Это удобно: вы всегда видите, когда сделан кадр или начата запись. Кнопка 【MENU/EXIT】 также работает как «аварийный выход» из любого режима.

Монтаж поплавка и крючков: безопасные схемы

Установка поплавка на кабель камеры

Проденьте леску через отверстие в верхней части поплавка, отрегулируйте длину под свои задачи. Затем закрепите поплавок на кабеле камеры в подходящем месте — так, чтобы он не мешал обзору и не создавал лишнего сопротивления в воде.

Схемы крепления рыболовных крючков

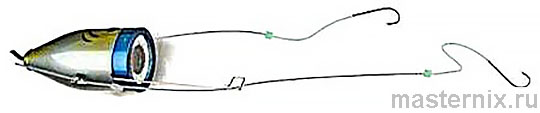

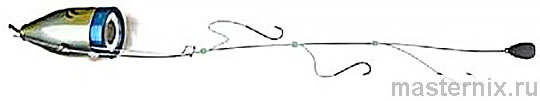

Есть два основных способа монтажа. Первый — последовательный: 2–3 крючка на расстоянии 5 см друг от друга. Второй — параллельный: два крючка на регулируемой длине лески, в зависимости от прозрачности воды.

(!)Важно: никогда не крепите леску с крючками напрямую к кабелю камеры. Используйте специальную канавку на корпусе — это убережёт кабель от повреждений при поклёвке или зацепе.(!)Совет: оставляйте запас лески после последнего крючка для крепления грузила. Так оснастка будет стабильнее лежать на дне.

Зарядка аккумулятора: продлеваем автономность

Пошаговая инструкция зарядки

Регулярная подзарядка — залог долгой службы аккумулятора. Не ждите полного разряда: подключайте устройство при первых признаках снижения времени работы.

1. Извлеките аккумулятор и зарядное устройство из комплекта
2. Подсоедините зарядное устройство к аккумулятору
3. Подключите зарядное устройство к сети 220 В

Процесс начнётся автоматически. Индикатор заряда (если есть) или время работы подскажут, когда батарея готова. Полный цикл занимает несколько часов — планируйте заранее.

(!)Внимание: используйте только оригинальное зарядное устройство. Несертифицированные блоки питания могут повредить аккумулятор или электронику камеры.

Запись видео и фотосъёмка под водой

Настройка режима видеорегистратора

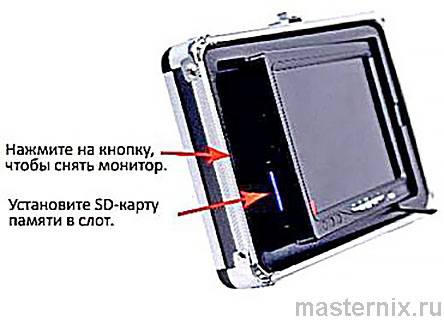

Перед включением записи убедитесь, что карта памяти установлена в слот на левой боковой панели монитора. Без карты функция DVR недоступна.

(!)Совет: используйте карты памяти класса 10 и выше — это обеспечит плавную запись без пропусков кадров.

Запись и воспроизведение видео

Нажмите кнопку 【REC / -】 для начала записи. Повторное нажатие остановит процесс. Для просмотра: кнопка 【PLAY / +】 запускает воспроизведение, ещё одно нажатие — пауза. Кнопки 【◀】【▶】 переключают файлы в галерее.

Создание и просмотр фотографий

Быстрое фото: в режиме просмотра нажмите кнопку 【▶】. Снимки сохраняются на карту памяти. Для просмотра используйте кнопки 【◀】【▶】 для перемещения между кадрами.

(!)Полезно: настраивайте время и дату через меню (кнопка 【MENU/EXIT】 → настройки → время). Это упростит сортировку материалов после рыбалки.

Полезные советы для эффективной рыбалки

Практические рекомендации на водоёме

Опытные рыбаки знают: техника — это половина успеха. Вот что реально работает:

• Проверяйте кабель перед каждым спуском: потёртости и перегибы сокращают срок службы
• Используйте поплавок как маркер глубины — так вы быстрее найдёте перспективные горизонты
• При съёмке в мутной воде включайте подсветку и увеличивайте контрастность
• Записывайте не только рыбу, но и поведение приманки — это ценные данные для анализа

Есть нюанс: не опускайте камеру резко — плавное погружение меньше пугает рыбу. И да, после рыбалки обязательно промойте кабель пресной водой, особенно после солёной.

(!)Важно: не оставляйте устройство под прямыми солнечными лучами надолго — перегрев может повредить экран и электронику.

Храните камеру в сухом месте при температуре от -30°C до +70°C. Рабочий диапазон уже: от -20°C до +60°C. Помните об этом при зимней рыбалке.
