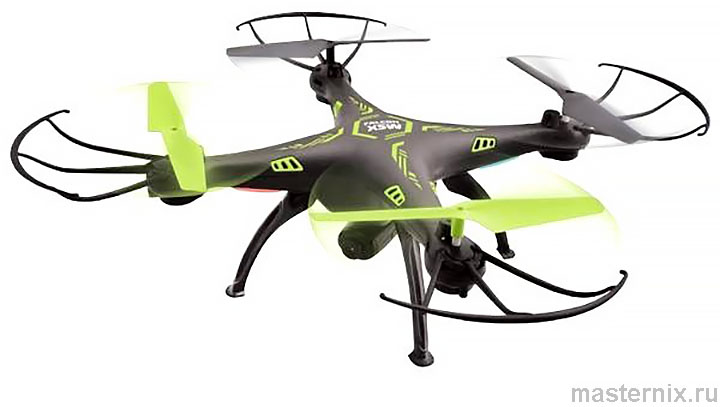

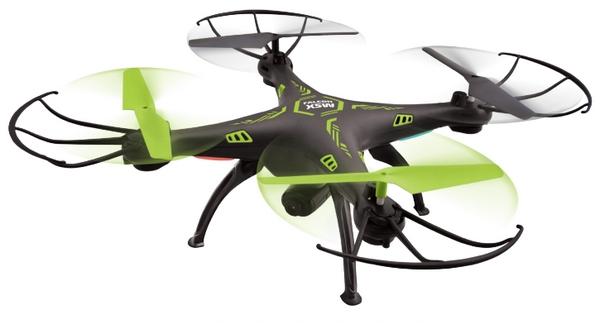

Радиоуправляемый квадрокоптер Pilotage FALCON X5W. Руководство по эксплуатации

Безопасность: что нельзя игнорировать ни при каких условиях

Возрастные ограничения и ответственность

Вы наверняка видели эффектные видео с квадрокоптеров. Но Pilotage Falcon X5W — не игрушка. Это сложная радиоуправляемая модель с высокочастотной электроникой, механикой и камерой. Использовать её могут только лица старше 12 лет, и то — после внимательного изучения инструкции.

⚠️

Запомните: вы и только вы отвечаете за безопасность полёта. Производитель не несёт ответственности за ущерб, травмы или нарушения законодательства, возникшие при неправильной эксплуатации.

Где и когда летать запрещено

Выбирайте открытые поляны вдали от людей, зданий и линий электропередач. Избегайте:

• Сильного ветра, дождя, снега, грозы
• Мест с магнитными помехами (трансформаторы, вышки)
• Зон, где полёты запрещены местным законодательством

Практика показывает: 80% аварий происходят из-за пренебрежения погодой или выбором локации. Не спешите — дождитесь идеальных условий.

Комплектация и ключевые характеристики

Что в коробке и что докупить

Распаковали? Сверьтесь со списком:

• Квадрокоптер 【Falcon X5W】 с камерой
• Пульт управления с антенной
• Li-Pol аккумулятор 3,7 В 650 мАч
• Запасной комплект лопастей
• USB-кабель для зарядки
• Отвёртка для сборки
• Инструкция

Важно: для пульта нужны 4 батарейки 【AA】 — они не входят в комплект. Купите заранее, чтобы не терять время перед первым полётом.

Технические параметры

Цифры — при идеальных условиях. Реальное время полёта зависит от ветра, манёвров и температуры. Совет: планируйте посадку при 20% заряда — так батарея прослужит дольше.

Сборка: пошагово, без спешки

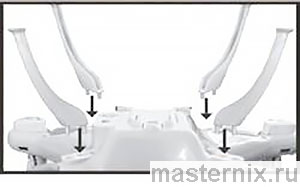

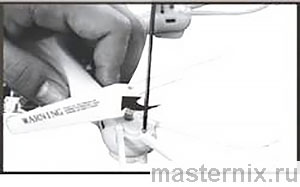

Установка шасси и защиты пропеллеров

1. Зафиксируйте стойки шасси на нижней панели корпуса.
2. Наденьте защиту пропеллеров на лучи — пазы должны совпасть.
3. Закрепите защиту винтами, вращая по часовой стрелке.

⚠️

Не пропускайте защиту: она спасает пропеллеры при столкновениях и бережёт пальцы при настройке.

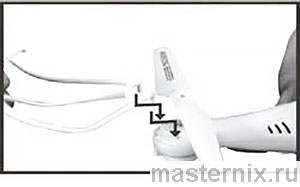

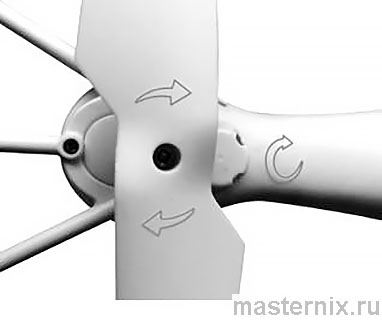

Правильная установка пропеллеров

На каждом пропеллере и луче есть стрелки. Совместите их — и вращайте до щелчка. Перед каждым полётом проверяйте затяжку: ослабленный пропеллер = вибрация = потеря управления.

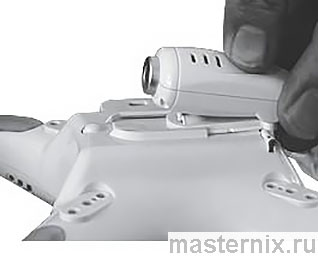

Подключение камеры

1. Вставьте камеру в паз снизу корпуса.
2. Подключите разъём камеры к гнезду питания на нижней панели.

Фиксация должна быть плотной, но без усилия. Если камера болтается — видеосигнал будет прерываться.

Подготовка пульта: батарейки и калибровка

Установка элементов питания

1. Отвёрткой открутите винт крышки батарейного отсека.
2. Установите 4 батарейки 【AA】, соблюдая полярность (+/-).
3. Закройте крышку, затяните винт.

Используйте только качественные щелочные батарейки. Дешёвые солевые быстро садятся — и вы рискуете потерять связь в полёте.

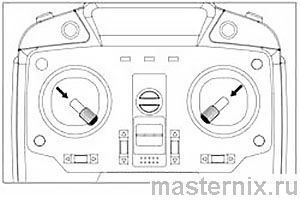

Калибровка уровня: основа стабильного зависания

1. Поставьте квадрокоптер на ровную горизонтальную поверхность.
2. Одновременно переместите левый и правый стики в левый нижний угол.
3. Удерживайте 2–3 секунды, пока индикатор не начнёт быстро мигать.
4. Через ~5 секунд мигание прекратится — калибровка завершена.

Делайте это перед каждым полётом на новой локации. Неровная поверхность = дрифт = сложное управление.

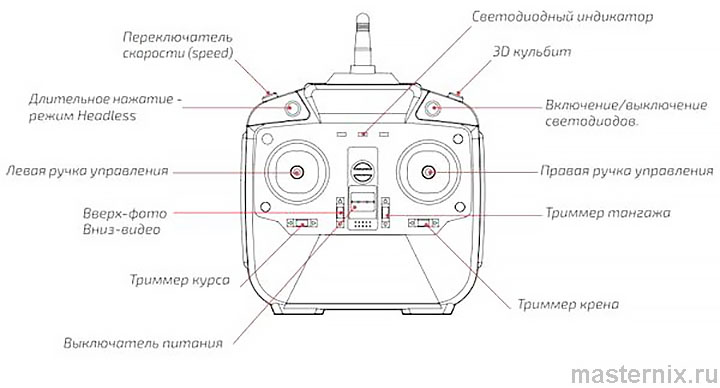

Управление: осваиваем стики без паники

Базовые манёвры

Левый стик (газ/поворот):

• От себя → набор высоты
• На себя → снижение

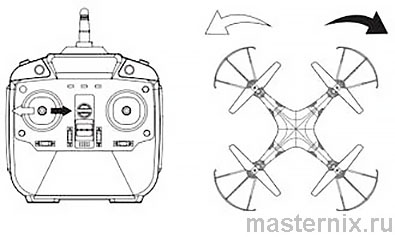

• Влево/вправо → поворот вокруг оси

Правый стик (тангаж/крен):

• От себя → полёт вперёд
• На себя → полёт назад

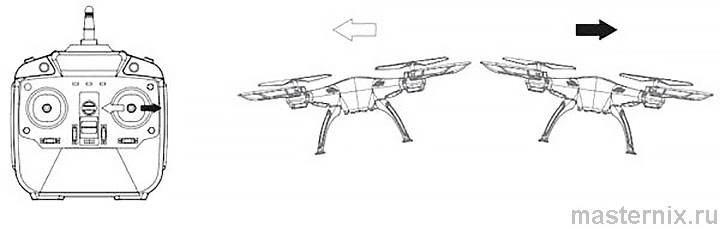

• Влево/вправо → полёт боком

✅

Совет новичкам: сначала потренируйтесь на высоте 1–2 метра в безветренную погоду. 6-осевая стабилизация сама удержит квадрокоптер — вам остаётся лишь плавно работать стиками.

Триммирование: корректируем дрейф

Если при нейтральных стиках квадрокоптер тянет в сторону — нажмите соответствующий триммер. Маленькие щелчки, большие изменения. Не переусердствуйте: лучше несколько раз по чуть-чуть.

Продвинутые функции: трюки и автоматика

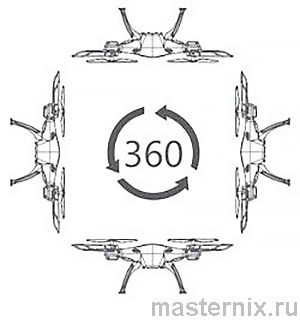

3D кульбит: эффектный переворот

1. Разверните квадрокоптер хвостом к себе, наберите ≥3 метров.
2. Нажмите кнопку 【3D кульбит】 в верхнем правом углу пульта.
3. Переместите правый стик в сторону желаемого переворота.

⚠️

Не выполняйте трюки при низком заряде: моторы могут не справиться с резкой нагрузкой.

Режим 【Headless】: управление без ориентации

1. Нажмите и удерживайте кнопку в верхнем левом углу пульта.
2. Дождитесь зелёного индикатора — режим активирован.

Теперь квадрокоптер летит туда, куда вы отклоняете правый стик, независимо от того, куда «смотрит» нос. Идеально для новичков и съёмки от первого лица.

Возврат домой одной кнопкой

1. Нажмите и удерживайте кнопку в верхнем правом углу пульта.
2. Синий индикатор подтвердит активацию.

Модель автоматически вернётся к точке взлёта. Чтобы отменить: переместите любой стик или снова зажмите кнопку возврата.

Зарядка LiPo: правила, продлевающие жизнь аккумулятору

Пошаговая зарядка

1. Извлеките батарею из квадрокоптера.
2. Соедините разъём батареи с USB-кабелем.
3. Подключите кабель к порту компьютера или адаптеру 5 В.
4. Красный индикатор мигает → идёт зарядка.
5. Индикатор горит постоянно → заряд завершён (~70 минут).

✅

Сразу отключайте кабель после зарядки — перезаряд вредит химии LiPo.

Критические правила безопасности

LiPo-батареи лёгкие, но чувствительные. Нарушение правил = риск возгорания.

⚠️

Никогда:

• Не оставляйте зарядку без присмотра
• Не заряжайте вздутые, проколотые или повреждённые батареи
• Не заряжайте сразу после полёта — дайте остыть 30 минут
• Не превышайте время зарядки и номинальное напряжение
• Не храните рядом с легковоспламеняющимися материалами

Храните и заряжайте в несгораемом пакете, вдали от детей. Если батарея деформировалась после падения — поместите её в металлический контейнер на открытом воздухе и наблюдайте 30 минут. При нагреве или набухании — утилизируйте по местным нормам.

Подключение смартфона: видеотрансляция в реальном времени

Установка и настройка

1. Закрепите кронштейн для смартфона на антенне пульта.
2. Вставьте телефон, зажав пружину «лапок» кронштейна.
3. Скачайте приложение 【THWiFi FPV】 по QR-коду из инструкции (iOS/Android).
4. Включите квадрокоптер: красный индикатор камеры начнёт мигать.
5. На телефоне включите Wi-Fi, найдите сеть 【WIFI_FPV_***】, подключитесь.
6. Запустите приложение, нажмите 【СТАРТ】 — видеопоток пойдёт.

✅

Совет: перед полётом проверьте сигнал вблизи. Если видео прерывается — отойдите от источников помех (роутеры, вышки).

Взлёт и посадка: автоматика и ручное управление

Подготовка к первому запуску

1. Убедитесь, что батарея полностью заряжена.

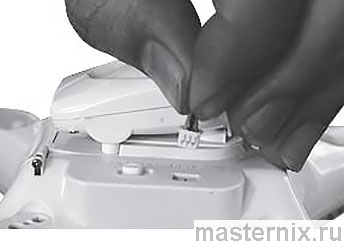

2. Подключите батарею к квадрокоптеру, соблюдая полярность.
3. Включите пульт, затем квадрокоптер.
4. Переместите левый стик (газ) вниз → вверх до упора — модель примет сигнал.
5. Повторите движение — моторы разблокируются и начнут вращаться.

✅

Плавно поднимайте газ, пока пропеллеры не закрутятся. Резкий старт = потеря контроля.

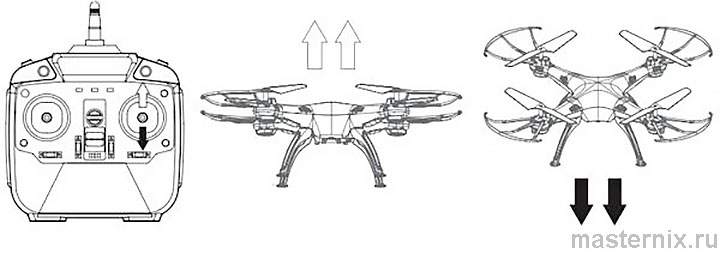

Автоматический взлёт и посадка

1. Взлёт: на земле кратко нажмите кнопку в верхнем правом углу пульта → квадрокоптер поднимется на ~2 метра и зависнет.
2. Посадка: в воздухе кратко нажмите ту же кнопку → модель плавно опустится.

Удобно для съёмки или когда нужно быстро освободить руки. Но помните: автоматика не видит препятствий — контролируйте траекторию.

Функция удержания высоты

Подняли квадрокоптер на нужную высоту? Отпустите левый стик в центр — и модель зависнет. Гироскоп сам компенсирует мелкие колебания. Вам остаётся лишь слегка корректировать газ, если ветер усиливается.

Экстренные ситуации: быстрая реакция спасает модель

Мгновенная остановка моторов

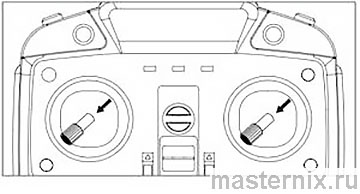

1. Одновременно переместите: левый стик → в правый нижний угол, правый стик → в левый нижний угол.
2. Удерживайте 1 секунду — моторы остановятся немедленно.

✅

Запомните эту комбинацию. При потере управления или приближении к людям — это ваш главный инструмент безопасности.

Индикация низкого заряда

Все светодиоды мигают → батарея садится.

• Быстрое мигание → срочно снижайтесь
• Медленное мигание → критический уровень, сажайте немедленно

⚠️

При низком заряде отключаются трюки и автоматика. Не рискуйте — лучше потерять 2 минуты на замену батареи, чем модель.

Защита от перегрузки по току

Если пропеллеры столкнулись с препятствием или запутались — моторы отключатся автоматически, а светодиоды начнут быстро мигать. Проверьте лопасти, уберите помехи, перезапустите.
