Анемометр со встроенной крыльчаткой (Госреестр РФ) TESTO 410-1. Руководство по эксплуатации

Как работает крыльчатка: принцип действия без сложных схем

Принцип измерения воздушного потока

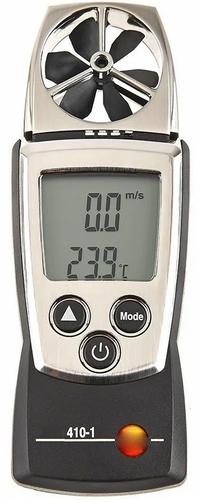

TESTO 410-1 — карманный анемометр с крыльчаткой для определения скорости воздушных масс и их температуры. Шестилопастная пластиковая крыльчатка вращается под действием потока воздуха, преобразуя механическую энергию в электрические импульсы.

Встроенный аналого-цифровой преобразователь обрабатывает сигналы и выводит результат на дисплей. Просто, надёжно, без лишней электроники.

Области применения

Прибор измеряет скорость в м/с или км/ч в воздуховодах, фильтрах, вентиляционных решётках. Параллельно фиксирует температуру воздуха. Диапазон рабочих температур: от –10 до +50 °С.

Знакомо, когда нужно быстро проверить тягу в вентиляции? Здесь как раз тот случай: включил, поднёс, получил ответ.

Технические характеристики: точность ±0,2 м/с для профессиональных задач

Основные параметры прибора

Компактность и автономность — главные преимущества. Прибор поместится в кармане, проработает недели без замены элементов.

Устройство прибора: дисплей, кнопки, сенсоры в деталях

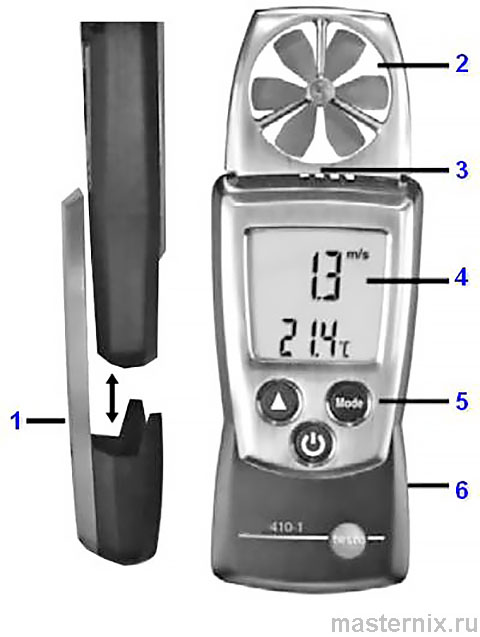

Органы управления и индикации

Всё продумано для работы одной рукой:

• ★ ЖК-дисплей для мгновенного считывания данных
• ★ Кнопка 【Включение/Подсветка】 — активация прибора и подсветки экрана
• ★ Кнопка 【Выбор параметра】 — переключение измеряемых величин
• ★ Кнопка 【Mode】 — выбор режима отображения и подтверждение настроек
• ★ Шестилопастная крыльчатка — измерительный элемент скорости потока
• ★ NTC-сенсор температуры — датчик для параллельного замера

Защитный чехол

Комплектный чехол предохраняет крыльчатку от повреждений при хранении и переноске. Снимайте его только перед измерением.

Важно добавить: чехол не герметичен. Прибор не защищён от попадания влаги внутрь корпуса.

Базовые настройки: выбор единиц измерения и автоотключения

Вход в режим конфигурации

При выключенном приборе нажмите и удерживайте кнопку 【Включение/Подсветка】 2 секунды. На дисплее появятся символы «▲» и «↵» — режим настройки активирован.

Изменяемые параметры

Кнопкой 【Выбор параметра】 циклически перебирайте настройки:

• ★ Единицы температуры: °С или °F
• ★ Единицы скорости: м/с, км/ч, fpm, mph, kts, Beau
• ★ Автоотключение: ON (вкл) или OFF (выкл)

Подтверждайте выбор кнопкой 【Mode】. После настройки всех параметров прибор автоматически перейдёт в режим измерений.

Функция автоотключения

При включённой опции прибор выключится через 10 минут бездействия. Это экономит заряд батарей. Если измерения требуют пауз — оставьте автоотключение включённым.

Практика показывает: для длительных серий замеров удобнее отключить эту функцию, чтобы прибор не гас в неподходящий момент.

Подготовка к работе: установка батареек и конфигурация за 3 минуты

Установка элементов питания

1. Откройте отсек батарей, сдвинув крышку вниз
2. Установите две батарейки типа AAA, соблюдая полярность (+/-)
3. Закройте отсек, задвинув крышку до щелчка

Прибор включится автоматически. Проверьте индикацию — если дисплей тусклый, возможно, батарейки разряжены.

Первичная конфигурация

Перед первым использованием настройте единицы измерения под ваши задачи. Метрическая система (°С, м/с) — стандарт для РФ. Имперские единицы пригодятся при работе с импортной документацией.

Будем откровенны: потратить минуту на настройку сейчас — сэкономить время на пересчётах потом.

Измерение скорости воздуха: пошаговый алгоритм для точных показаний

Правила позиционирования прибора

(!) Поток воздуха должен быть направлен с тыльной стороны прибора — через крыльчатку. Неправильная ориентация искажает результат.

Процедура замера

1. Нажмите кнопку 【Включение/Подсветка】 — прибор в режиме измерений
2. Поднесите анемометр к измеряемому потоку, соблюдая направление
3. Дождитесь стабилизации показаний (цикл измерения — 0,5 с)
4. Считайте значение скорости в верхней строке, температуру — в нижней

Использование подсветки

При слабом освещении нажмите 【Включение/Подсветка】 — экран подсветится на 10 секунд. Это удобно в тёмных помещениях, шахтах, подвалах.

Что логично: подсветка расходует заряд, поэтому активируется только по запросу.

Режимы отображения: текущие, макс/мин, усредненные значения

Выбор отображаемого параметра

Кнопкой 【Выбор параметра】 меняйте величину в верхней строке дисплея:

• ★ Скорость воздуха
• ★ Температура охлаждения воздухом (значок 🌬️) — расчёт при температуре 10 °С и скорости >1,34 м/с
• ★ wb (температура смоченного термометра)

Нижняя строка всегда показывает температуру воздуха.

Режимы фиксации данных

Кнопкой 【Mode】 циклически переключайте режимы отображения:

Удобно для анализа нестабильных потоков: прибор сам отследит пики и провалы.

Расчет средней скорости: функция Hold Avg для стабильных данных

Запуск усреднения

1. Нажимайте 【Mode】, пока на дисплее не появятся надписи Hold и Avg
2. Удерживайте 【Mode】, пока вместо значений не отобразится «----»
3. Нажмите 【Mode】 для начала усреднения — на экране текущие значения

Завершение и продолжение

Для фиксации результата нажмите 【Mode】 — отобразится усреднённое значение.

Чтобы продолжить усреднение, удерживайте 【Mode】. Для выхода из режима — слегка нажмите ту же кнопку.

Важный нюанс: усреднение полезно при турбулентных потоках, где мгновенные значения «скачут». Среднее даёт более репрезентативную картину.

Сброс экстремальных значений

Чтобы очистить сохранённые Max/Min:

1. Переключитесь в нужный режим кнопкой 【Mode】
2. Удерживайте 【Mode】, пока не появится «----»
3. Повторите для остальных значений при необходимости

Обслуживание прибора: замена элементов питания и очистка корпуса

Замена батареек

Процедура идентична первичной установке:

1. Сдвиньте крышку отсека вниз
2. Замените элементы питания типа AAA, соблюдая полярность
3. Задвиньте крышку до фиксации

Рекомендация: используйте щелочные батарейки — они обеспечивают стабильное напряжение на протяжении всего ресурса.

Очистка корпуса и крыльчатки

При загрязнении протрите корпус влажным тампоном с мыльным раствором. Не применяйте абразивы и растворители — они повреждают пластик и маркировку.

Крыльчатку очищайте аккуратно, мягкой кистью или сжатым воздухом. Не касайтесь лопастей пальцами — жировые следы могут нарушить балансировку.

Практика показывает: регулярный уход продлевает точность прибора на годы. Это не формальность, а необходимость.

Диагностика ошибок: расшифровка Hi/Lo и индикация разряда

Индикация выхода за пределы измерения

Сообщения «Hi» или «Lo» означают: значение выше или ниже диапазона прибора. Соблюдайте пределы: 0–20 м/с для скорости, –10…+50 °С для температуры.

Индикатор низкого заряда

Значок 🔋 с миганием сигнализирует: осталось менее 10 минут работы. Замените батарейки при первой возможности.

Важно добавить: не дожидайтесь полного разряда — внезапное отключение может прервать важные замеры.

Если вопрос остался

Не нашли ответ в инструкции? Свяжитесь с официальным дилером или сервисным центром Testo. Контактная информация — в гарантийном талоне или на сайте www.testo.com.

Справедливости ради: большинство «неисправностей» — это нарушения правил эксплуатации. Следуйте инструкции — прибор прослужит весь гарантийный срок и дольше.

Меры безопасности: правильное использование и утилизация

Эксплуатационные ограничения

Используйте прибор только по назначению, в рамках указанных спецификаций. Не прикладывайте силу к крыльчатке и корпусу.

• ✖️ Не храните анемометр рядом с растворителями, кислотами, агрессивными веществами
• ✖️ Не вскрывайте корпус — ремонт разрешён только в авторизованных сервисах
• ✖️ Используйте только оригинальные запчасти Testo при обслуживании

Экологическая ответственность

Утилизируйте отработанные батарейки в специально предназначенных пунктах приёма.

Отслуживший прибор верните производителю Testo — компания обеспечит безопасную переработку компонентов.

И ещё момент: эта инструкция — ваш постоянный спутник при работе с прибором. Держите её под рукой, передавайте следующему пользователю вместе с устройством.

Звучит убедительно? Практика подтверждает: те, кто внимательно изучает руководство, реже сталкиваются с ошибками и получают более достоверные результаты.
