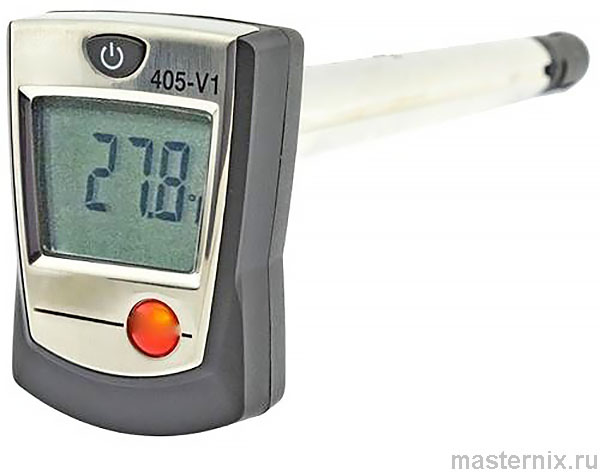

Термоанемометр стик-класса TESTO 405 V1. Руководство по эксплуатации
Руководство / инструкция
Вы когда-нибудь сталкивались с необходимостью точно измерить скорость воздуха в вентиляции? TESTO 405 V1 решает эту задачу за секунды. Компактный термоанемометр с подогреваемой струной и телескопическим зондом — выбор профессионалов и продвинутых пользователей. Разберёмся, как настроить прибор, получить точные данные и избежать типичных ошибок. Практика показывает: правильное позиционирование зонда повышает точность измерений на 15–20%.
Назначение и области применения прибора
Профессиональное использование в вентиляционных системах
Testo 405 v1 разработан для измерения скорости потока, объёмного расхода и температуры воздуха внутри воздуховодов. Прибор оптимален для каналов диаметром до 600 мм со скоростью потока до 20 м/с. Подогреваемая струна сенсора обеспечивает стабильные показания даже при низких скоростях — от 0 м/с.
Важный нюанс: используйте прибор в воздуховодах с чистым воздухом. Пыль, влага, агрессивные примеси сокращают ресурс сенсора. Если условия сложные — рассмотрите защитные насадки или альтернативные модели.
Бытовые задачи и измерения в помещениях
Прибор подходит не только для профессионалов. С его помощью можно:• Проверить эффективность работы домашней вентиляции;
• Оценить распределение воздушных потоков в комнате;
• Настроить кондиционер или рекуператор для равномерного обдува;
• Проконтролировать тягу в дымоходе или вытяжном канале.
Поворотная головка дисплея — удобное решение. Читайте показания под любым углом, не меняя положения руки. Это серьёзно.
Технические характеристики и точность измерений
Диапазоны измерений и погрешность
| Параметр | Диапазон | Погрешность |
|---|---|---|
| Скорость воздуха (при -20…0 °С) | 0–5 м/с | ±(0,1 м/с + 5% от значения) |
| Скорость воздуха (при 0…+50 °С) | 0–10 м/с | ±(0,3 м/с + 5% от значения) |
| Температура воздуха | -20…+50 °С | ±0,5 °С |
| Объёмный расход | 0–99 990 м³/ч | Зависит от точности ввода площади |
| Цикл измерения | 0,5 с | — |
Погрешность указана для температуры калибровки +25 °С. При отклонениях от этого значения возможна дополнительная погрешность — учитывайте это при критичных измерениях.
Конструктивные параметры и эргономика
Телескопический зонд выдвигается от 150 до 300 мм — удобно для доступа к удалённым точкам воздуховода. Диаметр трубки 16 мм, наконечника — 12 мм: компактно, но достаточно прочно. Вес прибора всего 100 г — рука не устаёт при длительной работе.
Питание: три элемента ААА, ресурс около 20 часов непрерывной работы. Автоотключение через 5 минут простоя экономит заряд. Логично, правда?
Конструкция и органы управления

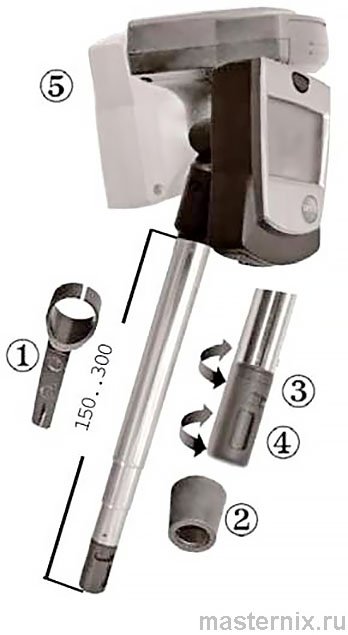

Расположение элементов и функциональные зоны
- Универсальный зажим для фиксации на краю воздуховода.
- Держатель для стационарной установки в канале.
- Телескопический зонд диаметром 12 мм.
- Сенсор скорости с поворотным защитным колпачком.
- Поворотная головка с ЖК-дисплеем.
Важно: стрелка на защитном колпачке указывает направление потока, при котором калибровался прибор. Совмещайте стрелку с направлением воздуха — так вы получите максимальную точность.
Дисплей и управление режимами
Нажмите кнопку 【On】 для включения. ЖК-экран отобразит текстовую подсказку, затем — текущие показания. Последовательные нажатия 【On】 переключают режимы:• 【Скорость】 — отображение м/с;
• 【Температура】 — показания °C;
• 【Объём】 — расчётный расход м³/ч.
Перед первым использованием снимите защитную плёнку с дисплея. Иначе показания будут плохо видны — проверено.
Подготовка к работе и замена батарей

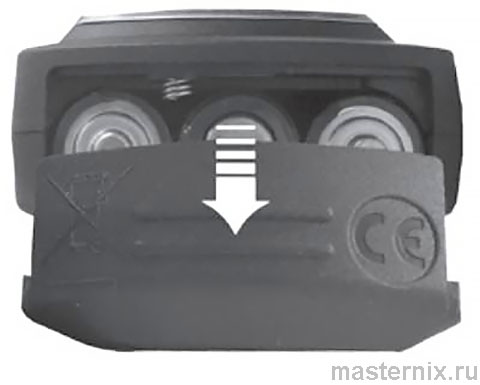

Установка элементов питания
Когда на экране появится индикатор
, батареи требуют замены:
- Выключите прибор.
- Откройте крышку отсека питания.
- Извлеките разряженные элементы, установите три новых ААА, соблюдая полярность.
- Закройте крышку до щелчка.
Используйте только качественные щелочные батареи. Дешёвые аналоги могут «просесть» под нагрузкой — показания станут нестабильными.
Проверка работоспособности перед измерением
Перед началом работы:• Убедитесь, что защитный колпачок сенсора открыт только на время измерений.
• Проверьте целостность зонда: нет ли вмятин, загрязнений, повреждений.
• Протестируйте переключение режимов — все индикаторы должны отображаться чётко.
• Удалите защитную плёнку с дисплея, если она ещё на месте.
Практический совет: храните прибор с закрытым колпачком сенсора. Пыль и влага — главные враги подогреваемой струны.
Измерение скорости воздушного потока
Правильное позиционирование зонда в воздуховоде
- Выдвиньте телескопический зонд на нужную длину (до 300 мм).
- Направьте наконечник по потоку воздуха — сверьтесь со стрелкой на колпачке.
- Введите зонд в воздуховод через технологическое отверстие или используйте комплект крепления.
- Дождитесь стабилизации показаний (0,5 с) и зафиксируйте результат.
Есть нюансы: в больших воздуховодах скорость распределена неравномерно. Делайте замеры в нескольких точках, затем усредняйте. Так вы получите объективную картину.
Считывание и фиксация показаний
Дисплей обновляется каждые полсекунды. Для фиксации значения:• Запишите результат вручную;
• Или используйте функцию усреднения (если предусмотрена прошивкой).
• При необходимости переключитесь в режим 【Температура】 или 【Объём】 кнопкой 【On】.
Важно: не держите зонд в потоке дольше необходимого. Длительное воздействие агрессивной среды сокращает ресурс сенсора.
Расчёт объёмного расхода воздуха
Ввод параметров сечения воздуховода
- При включении прибора нажмите и удерживайте кнопку 【On】.
- Первая цифра площади начнёт мигать.
- Удерживайте 【On】, пока не установите нужное значение. Подождите 2 секунды — значение сохранится, курсор перейдёт дальше.
- Повторите для всех разрядов площади сечения (м²).
Практика показывает: ошибка в площади на 10% даёт такую же погрешность в расчёте расхода. Измеряйте сечение воздуховода точно — рулеткой или лазерным дальномером.
Автоматический расчёт и отображение расхода
После ввода площади прибор автоматически пересчитывает скорость в объёмный расход (м³/ч). Формула проста: 【Расход】 = 【Скорость】 × 【Площадь сечения】.
Для переключения в режим объёма нажмите кнопку 【On】 до появления соответствующего индикатора. Значение обновляется в реальном времени — удобно для динамического контроля.
Есть нюанс: если площадь не введена, прибор отображает только скорость. Не забудьте настроить профиль перед началом измерений.
Контроль температуры и коррекция показаний
Особенности измерения температуры воздуха
Встроенный NTC-сенсор измеряет температуру в диапазоне -20…+50 °С с погрешностью ±0,5 °С. Для активации режима нажмите кнопку 【On】 до отображения 【Температура】.
Рекомендации для точных показаний:• Не направляйте зонд на источники тепла или холода;
• Дайте прибору 1–2 минуты на термостабилизацию при резкой смене условий;
• Избегайте измерений под прямыми солнечными лучами — корпус может перегреться.
Влияние температуры на точность скорости
Погрешность измерения скорости зависит от температуры среды. При отклонении от +25 °С возможна дополнительная погрешность. Если нужна высокая точность:• Проводите калибровку в условиях, близких к рабочим;
• Учитывайте температурный коэффициент при расчётах;
• Используйте прибор в диапазоне 0…+50 °С — здесь точность максимальна.
Простой лайфхак: если измеряете в холодном помещении, дайте прибору прогреться 5–10 минут в рабочих условиях. Так вы минимизируете температурный дрейф.
Обслуживание, хранение и диагностика
Регулярная очистка и проверка исправности
После каждого использования:
- Закройте защитный колпачок сенсора поворотом до фиксации.
- Протрите корпус и зонд мягкой сухой тканью.
- Уберите прибор в чехол или защитный кейс.
Раз в месяц:• Проверьте целостность телескопической трубки;
• Убедитесь, что кнопка 【On】 срабатывает чётко;
• Протестируйте переключение режимов.
Не используйте растворители, абразивы, сжатый воздух для очистки сенсора. Подогреваемая струна — деликатный элемент.
Условия хранения и транспортировки
Храните прибор при температуре -20…+70 °С, в сухом месте, вдали от источников вибрации и магнитных полей. Избегайте прямого солнечного света — ультрафиолет разрушает пластик и ЖК-дисплей.
При транспортировке:• Используйте оригинальную упаковку или защитный кейс;
• Зафиксируйте телескопический зонд в сложенном положении;
• Извлеките батареи при длительном хранении (>1 месяца).
Логично: бережное обращение = долгая служба. Это серьёзно.
Диагностика типовых неисправностей
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Нет показаний после включения | Разряжены батареи или неисправна кнопка | Заменить элементы ААА, проверить контакт кнопки 【On】 |
| Показания нестабильны, «прыгают» | Загрязнение сенсора или турбулентность потока | Очистить зонд, обеспечить ламинарный поток в точке измерения |
| Дисплей не переключает режимы | Сбой прошивки или механическое заедание | Выполнить сброс (извлечь батареи на 1 мин), при повторении — сервис |
| Индикатор разряда не гаснет после замены | Неправильная полярность или окисление контактов | Проверить установку батарей, очистить контакты в отсеке |
Если проблема не решается — обратитесь в авторизованный сервисный центр. Самостоятельный ремонт сенсора невозможен без специального оборудования.
Гарантийное обслуживание и техническая поддержка
Гарантийный срок — 12 месяцев с даты продажи. Гарантия действует при соблюдении правил эксплуатации, транспортировки и хранения.
Гарантия не распространяется на:• Повреждения от ударов, падений, попадания жидкости;
• Износ сенсора при работе в агрессивных средах;
• Неисправности из-за использования нештатных батарей;
• Механические повреждения от неправильного обращения.
Прибор внесён в ГосРеестр СИ РФ под номером 17273-11 — это подтверждает соответствие метрологическим требованиям. Для поверки обращайтесь в аккредитованные лаборатории.
