Игровая приставка SEGA Mega Drive 2 (16 bit) Инструкция по подключению к телевизору и использованию

Технические характеристики и комплектация

Что входит в стандартный комплект

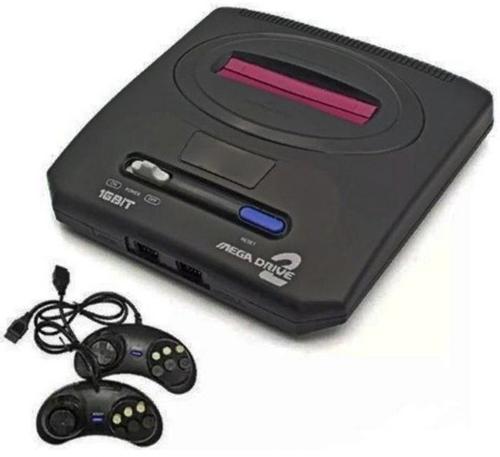

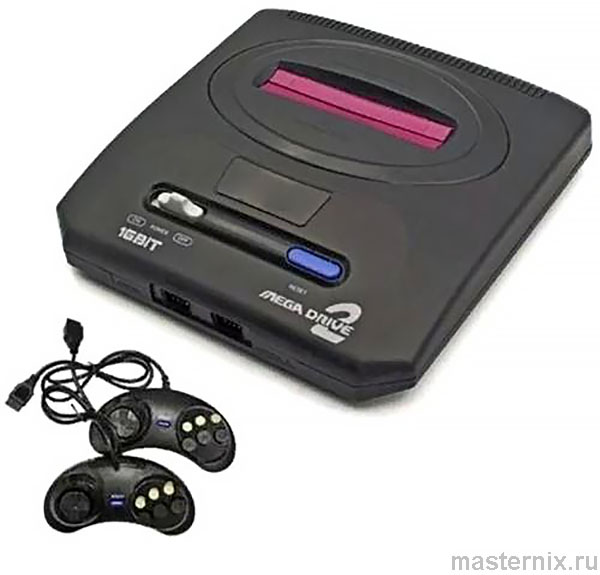

SEGA Mega Drive 16-bit (версия 2) — это классика, которая не нуждается в представлении. 16-битная архитектура, стереозвук и поддержка до 512 цветов на экране — параметры, которые в своё время задали новые стандарты домашних развлечений. Если честно, даже сегодня запуск старых хитов вызывает те самые эмоции.

В коробке вы найдёте всё для быстрого старта: главный блок приставки, один джойстик, антенный кабель с переходником, видео/аудио кабель, сетевой адаптер и руководство. Ничего лишнего — только то, что действительно нужно для игры.

Знакомо, когда инструкция теряется в первый же день? Лучше сразу сохранить этот гайд: здесь собраны нюансы подключения, которые не всегда очевидны с первого взгляда.

Конструкция приставки: расположение разъёмов и кнопок

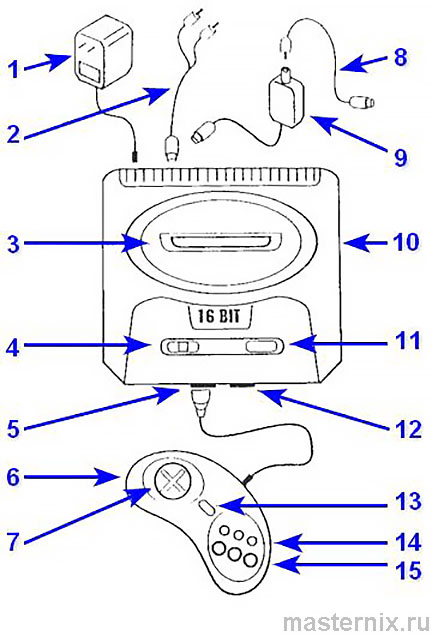

Элементы управления на передней панели

Передняя панель продумана до мелочей: слева — гнездо для основного джойстика, справа — порт для второго контроллера. Между ними — слот для картриджа, кнопка 【Питание】 и 【Сброс】. Всё под рукой, ничего не мешает.

Обратите внимание: нумерация элементов в руководстве помогает быстро сориентироваться, если что-то пошло не так. Сохраните эту схему — пригодится при диагностике.

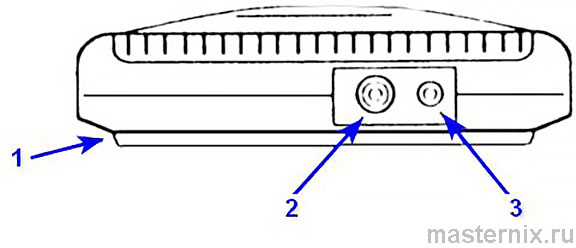

Разъёмы на задней панели

Здесь расположены три ключевых порта: вход питания 【АС】, выход видео/аудио и разъём для подключения проигрывателя компакт-дисков 【Mega-CD】. Последний — опция для энтузиастов, но о нём стоит знать заранее.

Два способа подключения к телевизору

Выбор оптимального варианта для вашей техники

Приставка поддерживает два метода вывода изображения. Первый — через антенный переходник: подключите переходник к видео/аудио выходу приставки, затем антенным кабелем соедините его с антенным входом телевизора. Настройте ТВ на нужный канал — и готово.

Второй способ — прямой видео/аудио: используйте комплектный кабель (жёлтый штекер — видео, белый — аудио). Подключите к соответствующим входам телевизора и переведите ТВ в режим 【Видео】. Качество картинки будет заметно лучше.

(!) ВНИМАНИЕ!
Прямое подключение видео/аудио работает только с телевизорами, имеющими видеовход. Для стереозвука потребуется отдельный стереокабель — в комплекте идёт моно-версия.

Подключение джойстиков для одиночной и совместной игры

Настройка контроллеров для одного или двух игроков

Основной джойстик подключается в левое гнездо на передней панели. Если хотите играть вдвоём — докупите второй контроллер и вставьте его в правый порт. Система автоматически распознает оба устройства.

Кстати, джойстики SEGA того времени славились надёжностью: даже спустя десятилетия они часто работают без нареканий. Проверено на личном опыте.

Электропитание и правила безопасной эксплуатации

Как правильно включать и выключать приставку

Сетевой адаптер подключается к разъёму 【АС】 на задней панели и к розетке 220 В. Кнопка 【Питание】 на передней панели запускает систему. Просто, как всё гениальное.

(!) ОБЯЗАТЕЛЬНО ВЫКЛЮЧАЙТЕ ПРИСТАВКУ ПРИ СМЕНЕ КАРТРИДЖА ИЛИ ПЕРЕКЛЮЧЕНИЯХ ШНУРОВ.
Игнорирование этого правила может привести к повреждению порта картриджа или потере данных. Лучше перестраховаться.

Пошаговый запуск игры с картриджа

От вставки картриджа до первого уровня

Вставьте картридж в слот до щелчка, нажмите 【Питание】. После загрузки нажмите 【START】 на джойстике — игра началась. Если на картридже несколько игр, выберите нужную стрелками и подтвердите 【START】.

Хотите перезапустить уровень или перейти к следующей игре? Нажмите 【Сброс】 на приставке. Если списка игр на экране нет — переключайте их многократным нажатием 【Сброс】.

Бывает и так: игра не загружается с первого раза. Не паникуйте — выключите приставку, аккуратно извлеките и вставьте картридж заново. Чаще всего проблема в плохом контакте.

Назначение кнопок джойстика в играх

Как работают кнопки А, В, С, X, Y, Z

Кнопка 【START】 запускает игру и ставит на паузу. Круглая навигационная панель слева управляет перемещением персонажа. Кнопки 【А】, 【В】, 【С】 отвечают за основные действия: прыжки, стрельбу, взаимодействие с объектами.

Кнопки 【X】, 【Y】, 【Z】 — дополнительные функции для сложных игр. Их назначение меняется от проекта к проекту, поэтому всегда смотрите подсказки на экране или в руководстве к конкретной игре.

Важный момент: не существует универсальной раскладки. То, что в одной игре 【А】 — прыжок, в другой может быть атакой. Привыкайте к логике каждого тайтла отдельно.

Возможности расширения через Mega-CD

Подключение проигрывателя компакт-дисков

На нижней панели главного блока есть специальный разъём для расширения 【Mega-CD】. Этот модуль (приобретается отдельно) позволяет запускать игры на компакт-дисках с улучшенной графикой и саундтреками.

Важно: подходят только оригинальные проигрыватели «Mega-CD» от SEGA. Сторонние устройства могут не заработать или повредить приставку. Справедливости ради, сегодня это скорее коллекционная опция, но знать о ней стоит.

Меры предосторожности для долгой службы приставки

Как продлить жизнь ретро-консоли

Всегда выключайте питание перед заменой картриджа или переключением кабелей. Извлекайте картридж после игры — не оставляйте его в слоте надолго. Не дергайте провода и не загибайте разъёмы: контакты у ретро-техники нежные.

Храните приставку в сухом месте, вдали от экстремальных температур (-10°C...+50°C). Влажность и перепады — главные враги электроники, особенно возрастной.

Практика показывает: при бережном обращении SEGA Mega Drive работает десятилетиями. Есть над чем подумать, если вы планируете коллекционировать ретро-игры.

Решение типовых проблем с изображением и звуком

Что делать, если нет картинки или звука

Нет изображения? Проверьте: картридж вставлен до конца, сетевой адаптер подключён, телевизор настроен на правильный канал. Попробуйте переключить каналы вручную — иногда автопоиск «пропускает» сигнал приставки.

Картинка чёрно-белая? Отрегулируйте настройку цвета на телевизоре, отключите автоматическую калибровку, проверьте контакт антенного кабеля. Иногда помогает простая переподключение штекеров.

Нет звука? Увеличьте громкость на ТВ, проверьте, не отключён ли аудио-канал в настройках. Для прямого видео/аудио подключения убедитесь, что белый штекер вставлен в аудио-вход.

Мелькание или полосы на экране? Отрегулируйте линейность развёртки на телевизоре (горизонталь/вертикаль). Нечёткое изображение? Подкрутите ручку тонкой настройки ТВ.

Вместо игры — телепередача? Проверьте соединение приставки с телевизором, убедитесь, что сетевой адаптер плотно сидит в разъёме. Иногда проблема в плохом контакте, а не в технике.

Впрочем, не всегда дело в настройках. Иногда достаточно аккуратно протереть контакты картриджа мягким ластиком — и игра загружается как новая. Проверено на десятках тайтлов.
