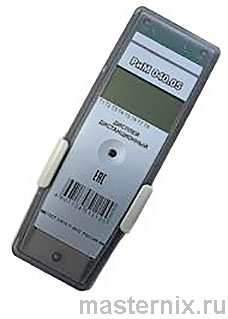

Модуль отображения информации РиМ 040.03 для считывания данных с электросчетчиков моделей РиМ 189.0X, РиМ 189.1X, РиМ 289.0X, РиМ 489.01-02, РиМ 489.18-19 по радиоканалу. Инструкция пользователя

Дисплей дистанционный «РиМ 040.03» руководство по эксплуатации

.

Настоящее руководство по эксплуатации позволяет ознакомиться со структурой и основными принципами работы дисплея дистанционного РиМ 040.03 всех исполнений (см. таблицу 1) (далее – ДД) и устанавливает правила эксплуатации, соблюдение которых обеспечивает поддержание ДД в исправном состоянии.

При изучении и эксплуатации необходимо дополнительно руководствоваться следующими документами:

Счетчики электрической энергии однофазные статические РиМ 189.01, РиМ 189.02, РиМ 189.03, РиМ 189.04 Руководство по эксплуатации ВНКЛ.411152.042 РЭ.
Счетчики электрической энергии трехфазные статические РиМ 489.01, РиМ 489.02, РиМ 489.08, РиМ 489.09. Руководство по эксплуатации ВНКЛ.411152.045 РЭ.
Счетчики электрической энергии однофазные статические РиМ 189.1Х. Руководство по эксплуатации ВНКЛ.411152.051 РЭ.
Счетчики электрической энергии однофазные статические РиМ 489.18, РиМ 489.19. Руководство по эксплуатации ВНКЛ.411152.052 РЭ.
Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04 ВНКЛ.411152.080 РЭ.
Интеллектуальные приборы учета электроэнергии РиМ 384.01/2, РиМ 384.02/02, РиМ 384.03/02, РиМ 384.04/02. Руководство по эксплуатации ВНКЛ.411152.048 РЭ.

Дистанционный дисплей РиМ 040.03 отображает на ЖК экране

➠ № счетчика с которого принимается информация;
➠ Текущие показания активной энергии по восьми тарифам, сумарно и отдельно;
➠ Текущие показания реактивной энергии прямого и обратного направления;
➠ Значение активной мощности;
➠ Значение реактивной мощности;
➠ Среднеквадратическое значения напряжения сети;
➠ Среднеквадратическое значения тока;
➠ Значение частоты;
➠ Текущая дата и время ЧРВ счетчика;
➠ Значение УПМ, при превышении которого происходит переход на специальный тариф либо отключение абонента от сети;
➠ Значение максимальной средней активной мощности, дата и время фиксации;
➠ Продолжительность подачи некачественной энергии за последний истекший расчетный период (на РДЧ);
➠ Показание активной энергии по восьми тарифам за последний истекший расчетный период (на РДЧ);
➠ Показание реактивной энергии прямого и обратного направления за последний истекший расчетный период (на РДЧ);
➠ Значение максимальной активной мощности за последний закончившийся расчетный период (на РДЧ), дата и время фиксации.

..

Технические параметры

Напряжение питания ДД, В	3,0 (2 элемента типа АА 1,5 В)
Ток потребления ДД в режиме ожидания, мА	не более 0,08
Расстояние между ДД и счетчиком при считывании показаний, м	не менее 30
Масса, кг	не более 0,2
Полоса радиочастот по интерфейсу RF868, МГц	868,7-869,2
Габариты (длина, ширина, высота), мм	155х56х32
Гарантия производителя, лет	5

1 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

1.1 По защите обслуживающего персонала ДД (в зависимости от варианта исполнения) относятся:

➠ исполнения ДД в виде пульта - к классу защиты III по ГОСТ 12.2.007.0-75;
➠ ДД стационарного исполнения - к классу защиты II по ГОСТ 12.2.007.0-75.

Электрическая прочность изоляции 4 кВ.

1.2 Требования безопасности ДД ГОСТ IEC 61010-1-2014.

1.3 Потребителю электрической энергии, эксплуатирующему ДД, категорически запрещается проводить любые работы по техническому обслуживанию ДД, кроме установки и замены элементов питания в ДД РиМ 040.03, РиМ 040.03-01 и ДД других исполнений в виде переносного пульта.

2 ОПИСАНИЕ И РАБОТА

2.1 Назначение

2.1.1 Дистанционный дисплей РиМ 040.03 предназначены для дистанционного считывания и визуализации показаний счетчиков электрической энергии статических однофазных и трехфазных (далее – счетчиков), интеллектуальных приборов учета электроэнергии (ИПУЭ), а также других приборов учета электроэнегрии разработки АО «Радио и Микроэлектроника», оснащенных интерфейсом RF (радиоинтерфейс) с протоколом обмена ВНКЛ.411711.004 ИС (протокол RFPLC). ДД выполняют управление коммутацией нагрузки счетчиков, оснащенных устройством коммутации нагрузки (далее - УКН). Перечень счетчиков, ИПУЭ и других приборов учета электроэнергии (далее – ПУ) приведен в таблице 1.1

2.1.2 ДД всех исполнений изготавливают по ТУ 4200-039-11821941-2009.

2.1.3 ДД (в зависимости от исполнения) оснащены дополнительными опциями (см. таблицу 1.1).

2.1.4 Считывание информации с ПУ при помощи ДД выполняют по интерфейсу RF. Считывание информации с ДД выполняется визуально, по интерфейсу RS-485 или оптопорту в зависимости от исполнения (см. таблицу 1.1).

2.1.5 Управление УКН счетчиков для подключения нагрузки абонента выполняется по интерфейсу RF (подробнее – см. руководство по эксплуатации на соответствующий ПУ).

2.1.6 Оптопорт ДД соответствует требованиям ГОСТ IEC 61107-2011. Считывание информации через оптопорт выполняется при помощи устройства сопряжения оптического УСО-2 или аналогичного и программы Optoport.

2.1.7 ДД соответствует требованиям ГОСТ 31818.11-2012 в части отображения показаний счетчиков электрической энергии.

❗👉➨ ВНИМАНИЕ! До 01.01.2014 г. отображение показаний ПУ регламентировалось 5.10 ГОСТ Р 52320-2005. Требования, устанавливаемые заменяющим ГОСТ 31818.11-2012, не отличаются от требований, установленных ранее действовавшим нормативным документом. Перечень замененных и заменяющих нормативных документов, на которые имеются ссылки в настоящем Руководстве по эксплуатации, приведен в приложении Е.

2.1.8 Показания счетчика выводятся на дисплей ДД последовательным нажатием кнопки на панели ДД. Управление коммутацией нагрузки также выполняется кнопкой на панели ДД (подробнее см. приложение А). ДД РиМ 040.03-12 снабжены подсветкой дисплея с версии 3.00 и выше.

2.1.9 Во время включения дистанционного дисплея (а также при замене элементов питания для ПП либо при подаче сетевого питания для СП) происходит автоматическая процедура самодиагностики дисплея (для всех ДД, кроме РиМ 040.03-05, РиМ 040.03-06), при этом видны все сегменты индикатора (см. рисунок А.2). Результат самодиагностики передается по интерфейсу RF и регистрируется в журнале счетчика. Дополнительно, при работе ДД, осуществляется режим пользовательской диагностики дисплея (рисунок А.2) (для всех ДД, кроме РиМ 040.03-05, РиМ 040.03-06). В данном режиме необходимо произвести короткое нажатие кнопки – если все сегменты отображаются, длительное нажатие (не менее 5 с) – если какой-то из сегментов не отображается, результат пользовательской диагностики передается по интерфейсу RF и регистрируется в журнале счетчика.

2.1.10 Конструктивно ДД выполнены в виде двух вариантов исполнения:
➠ РиМ 040.03, РиМ 040.03-01 и др., см. таблицу 1.1 – в виде переносного пульта (ПП) с автономным питанием от 2 элементов питания (далее – батареи) типа АА 1,5 В;
➠ РиМ 040.03-02 и др., см. таблицу 1.1 – в виде стационарного пульта (СП) с питанием от сети 220, 230 В, 50 Гц и резервной литиевой батареи типа 1/2AA 3,6 В. Резервная батарея позволяет считать показания счетчика и/или включить УКН счетчика при отключенном сетевом питании (подробнее см. приложение А).

2.1.11 ДД, выполненные в виде СП, в зависисмости от исполнения имеют (см. таблицу 1.1):
➠ два дискретных изолированных входа IN1, IN2 с напряжением на входе 24 В, ток короткого замыкания не более 5 мА;
➠ два дискретных выхода с напряжением на выходе 24 В (OUT1 и OUT2) при токе нагрузки не более 30 мА;
➠ интерфейс RS-485 с характеристиками:
➠ скорость передачи данных, кБод, не более 2,4;
➠ внутреннее питание.

2.1.12 Дискретные выходы ДД предназначены для реализации функции телеуправления внешними исполнительными устройствами.

2.1.13 Заводской номер ПУ, показания которого считываются при помощи ДД, задается в процессе конфигурирования при вводе ДД в эксплуатацию.

2.1.14 Конфигурирование дистанционного дисплея (задание заводского номера ПУ, перечня параметров, выводимых на дисплей ДД и др.), выполняется по интерфейсу RF. Для ДД в виде ПП имеется возможность ввода заводского номера ПУ при помощи кнопки на лицевой поверхности ДД (подробнее – см. приложение В), но при этом при считывании показаний ПУ на дисплее ДД отображаются только текущие показания активной энергии потарифно

2.1.15 Заводской номер ПУ и служебные параметры сохраняются в энергонезависимой памяти ДД не менее 30 лет при отсутствии напряжения питания ДД. Заводской номер опрашиваемого ПУ и служебные параметры могут быть изменен в процессе эксплуатации ДД.

2.1.16 Информация на дисплее ДД отображается на языке, определяемом в договоре на поставку. По умолчанию – на русском языке.

2.1.17 Условия эксплуатации ДД в виде ПП: У1.1** по ГОСТ 15150-69 в помещении при температуре окружающего воздуха от минус 10 до плюс 50 °С, верхнем значении относительной влажности воздуха 80 % при температуре окружающего воздуха 35 °С, атмосферном давлении от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.). Допускается кратковременное использование на открытом воздухе при отсутствии прямого воздействия атмосферных осадков.

2.1.18 Условия эксплуатации ДД в виде СП: У3** по ГОСТ 15150-69 в помещении при температуре окружающего воздуха от минус 10 до плюс 50 °С, верхнем значении относительной влажности воздуха 80 % при температуре окружающего воздуха 35 °С, атмосферном давлении от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

2.1.19 В процессе эксплуатации следует оберегать ДД от попадания влаги, падений, резких ударов.

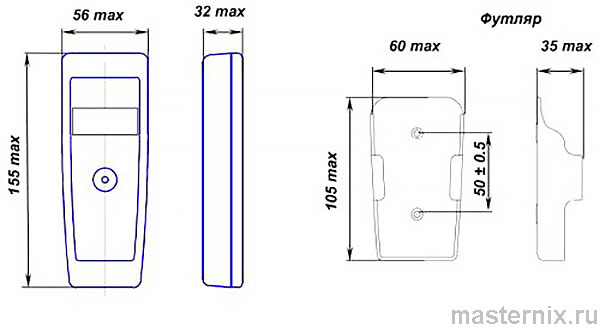

Рисунок 1 – Габаритные и установочные размеры ДД РиМ 040.03, РиМ 040.03-01 и других исполнений в виде переносного пульта (ПП), и футляра для дистанционного дисплея РиМ 040.03

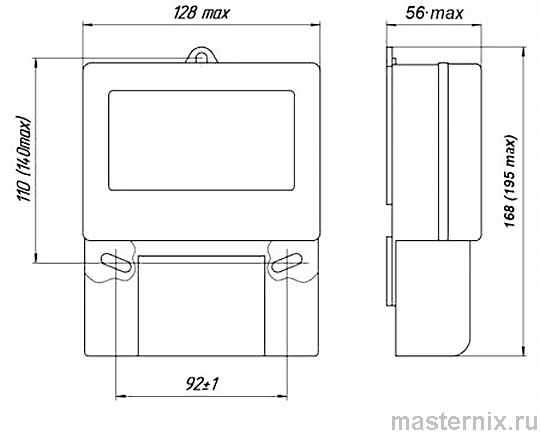

Рисунок 2 – Габаритные и установочные размеры ДД в виде СП
