Модуль отображения информации. Инструкция пользователя

Как работает модуль отображения

Основной принцип взаимодействия со счётчиком

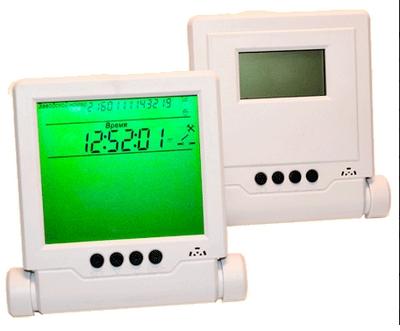

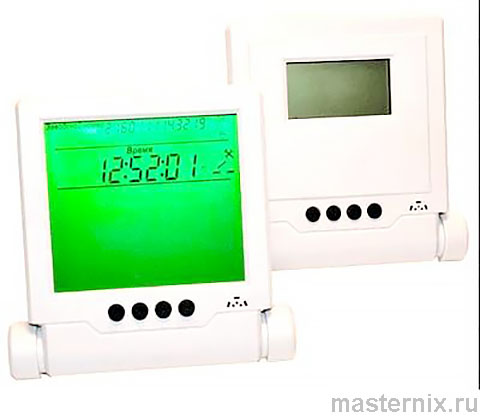

Модуль отображения информации — это не просто экран. Это «окно» в ваш прибор учёта, которое позволяет видеть показания без прямого доступа к счётчику на опоре. Скажу прямо: удобно, когда счётчик установлен высоко или в труднодоступном месте.

Устройство связывается со счётчиком по встроенному радиоинтерфейсу и выводит на ЖК-дисплей ключевые данные. Вот что вы увидите:

• Адрес и заводской номер привязанного счётчика
• Текущие дата и время (синхронизируются автоматически)
• Показания по тарифам и видам энергии
• Дополнительные параметры сети: напряжение, ток, частота, мощность

Практика показывает: один модуль работает только с одним счётчиком — это обеспечивает точность и безопасность данных.

Режимы работы: показания и энергосбережение

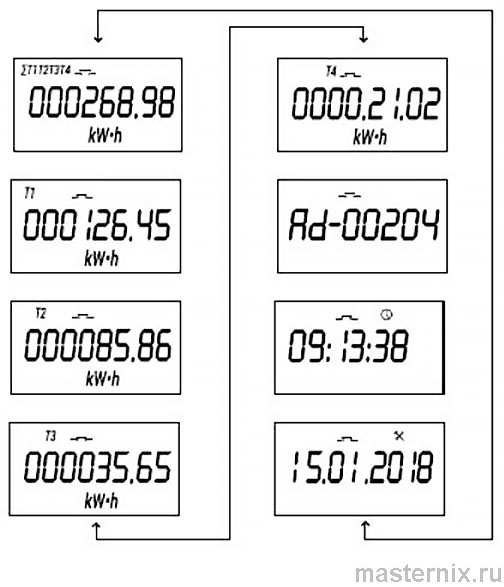

Просмотр данных в активном режиме

В этом режиме модуль отображает полную информацию, доступную от привязанного счётчика. Навигация осуществляется кнопками — листайте параметры последовательно.

Что можно посмотреть:

1. Адрес счётчика — уникальный идентификатор устройства
2. Дата и время — считываются при каждом опросе, внутренние часы модуля полностью зависят от счётчика
3. Показания энергии — активная и реактивная, прямая/обратная/абсолютная, в зависимости от типа счётчика
4. Дополнительные параметры — частота сети, ток, напряжение, активная и реактивная мощность

Примечание. Цикл индикации дополнительных параметров зависит от типа счётчика и количества измеряемых значений. Это нормально — не все приборы поддерживают одинаковый набор данных.

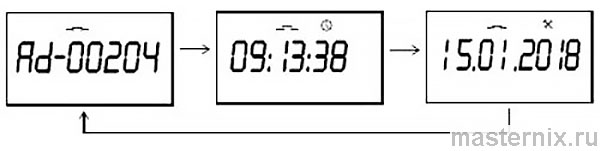

Автоматический переход в режим низкого потребления

Если не нажимать кнопки, модуль автоматически переключается в режим энергосбережения. На экране остаётся только адрес, время и дата счётчика — этого достаточно для базового контроля.

Зачем это нужно? Чтобы батарейки служили дольше. Устройство само оценивает заряд и при необходимости покажет значок низкого уровня — вы вовремя узнаете, что пора заменить элементы питания.

Значки индикации: расшифровка символов

Таблица символов и их значений

На дисплее могут появляться специальные значки. Вот что они означают — сохраните эту шпаргалку:

Знакомы с ситуацией, когда значок непонятен? Теперь вы знаете, что означает каждый символ. Это серьёзно: быстрая расшифровка помогает реагировать на изменения в работе сети.

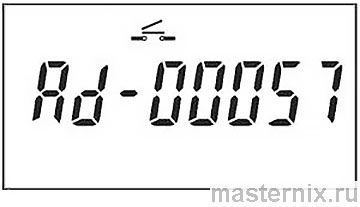

Настройка адреса счётчика

Пошаговая привязка модуля к прибору учёта

Внимание! Для настройки вам понадобится номер прибора учёта, установленного на опоре возле дома. Без этого адреса модуль не сможет найти ваш счётчик.

Диапазон допустимых адресов: от 【00001】 до 【65534】. Вводите внимательно — ошибка в одной цифре приведёт к привязке к чужому устройству.

Алгоритм настройки:

1. Нажмите комбинацию 【SET】 + 【SEND】 для входа в меню адреса
2. Нажмите 【SET】 — появится мигающий курсор
3. Изменяйте значение кнопками 【▼】 и 【▲】
4. Перемещайте курсор кнопками 【SET】 (влево) и 【SEND】 (вправо)
5. Сохраните результат комбинацией 【SET】 + 【SEND】
6. Выйдите из меню кнопкой 【SEND】 — начнётся автоматический опрос счётчика

Что логично: после сохранения модуль сразу проверяет связь. Если счётчик найден — на экране появятся показания. Если нет — проверьте адрес и повторите процедуру.

Кнопки управления: функции и комбинации

Назначение кнопок в разных режимах

На передней панели расположены четыре эргономичные кнопки и динамик. Разберёмся с их функциями — так управление станет интуитивным.

В режиме отображения показаний:

• 【SET】 — переключение на следующую страницу по циклу индикации
• 【▼】 и 【▲】 — переход между циклами: показания / дополнительные параметры / страница реле (если активирована функция подтверждения)
• 【SEND】 — запуск процедуры опроса счётчика вручную

В режиме энергосбережения: нажатие любой кнопки выводит устройство из «спячки» и запускает опрос. Просто и удобно.

Для настройки адреса используются комбинации: 【SET】+【SEND】 для входа и сохранения, 【SET】/【SEND】 для перемещения курсора. Запомните эти сочетания — они экономят время при первичной настройке.

Питание и автономная работа

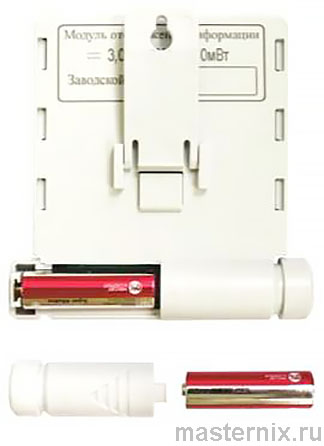

Установка и замена элементов питания

Модуль работает от двух батареек типа 【AA】 1,5 В. Отсек расположен на задней панели — доступ к нему не требует инструментов.

После установки элементов происходит автоматическое самотестирование: на экране кратко отображается версия прошивки (например, 【ПР.04.00】), затем запускается поиск счётчика по каналам связи 1–15.

Если заряд батареек падает, модуль покажет соответствующий значок. Не игнорируйте предупреждение: при полном разряде устройство перестанет опрашивать счётчик, и вы потеряете актуальные данные.

Установка: на стену или на стол

Способы размещения устройства

Конструкция модуля предусматривает два варианта установки:

• Крепление на стену — для стационарного размещения в удобном для просмотра месте
• Подставка для установки на стол — если вы предпочитаете мобильное использование

Выбирайте вариант под свои задачи. Если модуль будет стоять на столе — убедитесь, что он не упадёт и не попадёт под воздействие влаги. Это не формальность: электроника чувствительна к механическим повреждениям.

Самотестирование и поиск прибора

Автоматическая проверка при включении

Каждый раз после подачи питания (или замены батареек) модуль выполняет самодиагностику. Вы увидите номер прошивки — это подтверждение, что устройство исправно.

Затем автоматически запускается поиск прибора учёта по имеющимся радиоканалам. Процесс занимает несколько секунд. Если счётчик найден — показания появятся на экране. Если нет — проверьте:

• Правильность введённого адреса
• Наличие препятствий между модулем и счётчиком
• Работоспособность радиоинтерфейса счётчика

Практика показывает: в 90% случаев проблема решается повторным вводом адреса или изменением положения модуля для улучшения связи.
