Инструкция по применению выносного дисплея Ротек RDU-1A
Руководство / инструкция

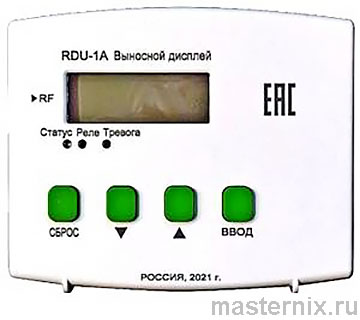

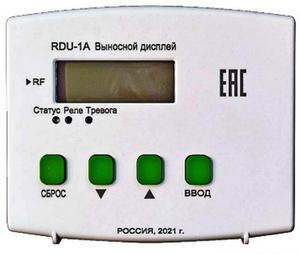

Что такое RDU-1A и как он упрощает снятие показаний
Назначение и принцип беспроводного обмена данными
Выносной дисплей Ротек RDU-1A — это ваш персональный монитор для контроля электроэнергии. Счётчик РОТЕК РТМ-01С или РТМ-03С может висеть на столбе, в щитке под потолком, в техническом помещении. А дисплей вы размещаете там, где удобно: на кухне, в прихожей, на рабочем столе.
Связь работает по радиоинтерфейсу. Никаких проводов, никаких сложных настроек. Просто включил — и данные перед глазами. Это серьёзно экономит время, особенно если нужно часто сверять показания или контролировать лимиты мощности.
Скажу прямо: для сплит-систем учёта это идеальное решение. Дисплей отображает активную энергию с точностью до 0,01 кВт·ч, мгновенные значения тока и напряжения, статус реле. Всё, что нужно для оперативного контроля.
Кстати, устройство поддерживает два источника питания: две батарейки ААА или порт 【микро-USB】. Это значит: можно использовать автономно или подключить к сети для постоянной работы. Гибко и удобно.
Устройство дисплея: элементы управления и индикации

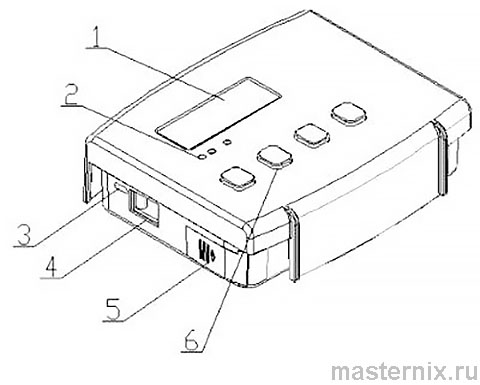

Расположение кнопок, индикаторов и разъёмов
Корпус RDU-1A компактный и эргономичный. Все элементы управления вынесены на лицевую и боковые панели для быстрого доступа.
| № | Элемент | Назначение |
|---|---|---|
| 1 | ЖК-экран | Отображение данных, символов, кодов ошибок |
| 2 | LED-индикаторы | 【Статус】 — связь с ПУ; 【Реле】 — состояние нагрузки; 【Тревога】 — сигналы аварии |
| 3 | Порт 【микро-USB】 | Питание от внешней сети, зарядка, обновление ПО |
| 4 | Выключатель батарей | Отключение автономного питания для экономии заряда |
| 5 | Крышка отсека | Защита элементов питания ААА от выпадения |
| 6 | Клавиши управления | 【СБРОС】, 【⯆】, 【⯅】, 【ВВОД】 — навигация и подтверждение |
Что получается в итоге? Интуитивная компоновка: даже без инструкции понятно, куда нажимать. Но инструкция всё же полезна — особенно для редких функций вроде управления реле.
Между прочим, звуковой сигнал работает только при питании от 【микро-USB】. На батарейках — тишина. Это сделано для экономии заряда. Логично, правда?

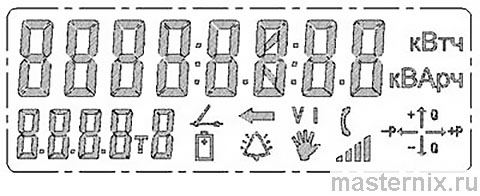

Расшифровка символов ЖК-экрана: читаем данные без ошибок
Значение пиктограмм, единиц измерения и служебных знаков
Экран RDU-1A отображает не только цифры, но и набор символов. Понимание их значений помогает быстро интерпретировать данные без обращения к документации.
| Символ | Расшифровка |
|---|---|
| Основное поле | Область отображения числовых данных и кодов |
| 【кВт·ч】 / 【кВАр·ч】 | Единицы измерения активной и реактивной энергии |
| Стрелки потока | Направление передачи мощности или выход данных за пределы экрана |
| Диаграмма потока | Визуализация направления и баланса энергии |
| Знак тревоги | Активен при наличии аварийных событий или предупреждений |
| Знак вскрытия | Индикация несанкционированного доступа к корпусу счётчика |
| Иконка связи | Показывает статус соединения с прибором учёта |
| Статус реле | 【ON】 / 【OFF】 — состояние управляющего реле нагрузки |
| Номер тарифа | Отображение активного тарифного плана: Т1, Т2, Т3, Т4 |
| OBIS-код | Короткий идентификатор параметра для быстрого поиска |
| Знак батареи | Мигает при низком заряде элементов питания |
| Индикатор GPRS | Уровень сигнала сотовой связи (при наличии модуля) |
Примечание: Автоматическое обновление данных происходит раз в час. Для принудительного обновления удерживайте кнопку 【⯆】 более 2 секунд. Это полезно, когда нужно получить свежие показания «здесь и сейчас».
Заметьте: набор символов может незначительно отличаться в зависимости от года выпуска оборудования. Но базовая логика остаётся неизменной. Если что-то непонятно — сверяйтесь с таблицей выше.
Сопряжение с прибором учёта: ручная привязка за 4 шага
Процедура ввода серийного номера и подтверждения связи
Устройства из комплекта поставляются с уже выполненным сопряжением. Но если вы заменяете дисплей или обновляете ПО — потребуется ручная привязка.
Процедура основана на вводе последних 3–6 цифр серийного номера прибора учёта. Чем больше цифр — тем выше точность сопряжения. Пример: для номера 【2021011234】 можно ввести 【234】, 【1234】, 【11234】 или 【011234】.
- Нажмите комбинацию 【СБРОС】 + 【⯅】. Устройство войдёт в режим сопряжения, на экране замигает цифра 【1】.
- Кнопками 【⯆】 или 【⯅】 выберите нужную цифру, нажмите 【ВВОД】 для подтверждения. Повторите для всех цифр номера.
- Для запуска процедуры снова нажмите 【СБРОС】 + 【⯅】. При успехе на экране отобразится полный серийный номер ПУ.
- Сверьте номер с вашим прибором учёта. Не совпадает? Повторите процедуру, введя больше цифр.
Важно: Нажатие 【СБРОС】 на любом этапе отменяет сопряжение и возвращает устройство в режим по умолчанию. Это защита от случайной привязки к чужому счётчику.
По факту, вся процедура занимает 1–2 минуты. Но точность ввода критична. Одна ошибка — и придётся начинать заново. Впрочем, это нормально: безопасность важнее скорости.
Режимы работы: автономность и питание от USB
Настройка подсветки и оптимизация расхода заряда
RDU-1A поддерживает два источника питания. Выбор влияет на доступные функции и поведение устройства.
Питание от батареек ААА: устройство переходит в энергосберегающий режим, на экране отображается 【ЭНГ-СБЕР】. Для просмотра данных нажмите 【ВВОД】. Подсветка включается при нажатии любой клавиши и гаснет через 10 секунд бездействия.
Питание от 【микро-USB】: доступна автопрокрутка данных, постоянная или отключаемая подсветка, звуковые сигналы. Устройство автоматически обновляет данные раз в час.
| Режим подсветки | Питание от USB | Питание от батареек |
|---|---|---|
| 【П-СВЕТ_0】 (по умолчанию) | Подсветка гаснет через 20 сек. бездействия | Подсветка включается по кнопке, гаснет через 10 сек. |
| 【П-СВЕТ_1】 | Подсветка включена постоянно | Недоступен |
Скажу прямо: для постоянного мониторинга лучше подключить 【микро-USB】. Для эпизодического использования хватит батареек. Но не забывайте выключать устройство переключателем — это продлевает срок службы элементов питания.
Группы параметров 0–11: навигация по данным счётчика
Структура данных и быстрый доступ к нужным показателям
Данные на дисплее сгруппированы для удобства навигации. По умолчанию отображается группа 11 — основные показатели учёта.
Группа 0 — системная информация о самом дисплее: номер ПУ, версии ПО и РЧ-модуля, режим выбора канала, тест всех символов экрана.
Группа 1 — данные о приборе учёта: тип ПУ, последние 6 цифр серийного номера, версия ПО счётчика, статус реле, текущие дата и время.
Группа 11 (по умолчанию) — ключевые показатели для пользователя:
| № | Параметр |
|---|---|
| 1–2 | Время и дата последнего захвата данных |
| 3 | Активная энергия, импорт, сумма по всем тарифам |
| 4 | Импорт +А на конец последнего расчётного периода (сумма) |
| 5–12 | Импорт +А по тарифам 1–4 (текущее значение и на конец периода) |
| 13 | Реактивная энергия, импорт +R, сумма по тарифам |
| 14 | Лимит мощности до отключения нагрузки |
Навигация проста: кнопки 【⯆】 / 【⯅】 листают параметры внутри группы. Нажатие 【ВВОД】 во время прокрутки позволяет выбрать другую группу (0–11). После двух циклов прокрутки устройство возвращается к группе 11, затем — в режим 【ЭНГ-СБЕР】.
Возможно, сначала кажется, что параметров много. Но через пару дней использования вы начнёте ориентироваться интуитивно. Опыт подсказывает: привыкание наступает быстро.
Управление клавишами: таблица функций и комбинаций
Полный справочник действий с кнопками дисплея
Четыре клавиши на корпусе RDU-1A покрывают все сценарии использования. Запомните основные комбинации — и управление станет вторым натурой.
| Действие | Функция | Описание |
|---|---|---|
| 【⯅】 (короткое) | Прокрутка вперёд | Шаг вперёд в режиме просмотра; выбор пункта в меню |
| 【⯆】 (короткое) | Прокрутка назад | Шаг назад в режиме просмотра; выбор пункта в меню |
| 【⯆】 (удержание >2 сек) | Обновление данных | Принудительный запрос свежих показаний с ПУ |
| 【СБРОС】 | Отмена / выход | Возврат в режим по умолчанию, прерывание операции |
| 【ВВОД】 | Подтверждение | Выбор режима, вход в меню, фиксация значения |
| 【ВВОД】 + 【СБРОС】 | Управление реле | Отображение статуса 【ON】/【OFF】; повторное нажатие — выполнение команды |
| 【СБРОС】 + 【⯅】 | Режим сопряжения | Вход в привязку к ПУ; повторное нажатие — запуск процедуры |
Заметьте: комбинация 【ВВОД】 + 【СБРОС】 для управления реле требует двойного подтверждения. Это защита от случайного отключения нагрузки. Справедливости ради, такая предосторожность оправдана.
Если честно, большинство пользователей обходятся тремя кнопками: 【⯆】, 【⯅】, 【ВВОД】. Остальные функции нужны редко. Но знать их — полезно. Вдруг понадобится?
Коды ошибок и тревожные сигналы: диагностика неисправностей
Расшифровка сообщений и алгоритм действий при сбоях
При возникновении нештатных ситуаций дисплей отображает коды ошибок формата 【СБОU-ХХХ】 или сокращённые сообщения. Понимание их значений помогает быстро реагировать.
| Сообщение | Код OBIS | Значение | Рекомендация |
|---|---|---|---|
| 【СБОU-EEP】 | E00 | Ошибка EEPROM | Обратиться в сервисный центр |
| 【СБОU-РЕЛ】 | E01 | Неисправность реле | Проверить нагрузку, вызвать специалиста |
| 【СБОU-ГЕН】 | E02 | Сбой часов ПУ | Выполнить синхронизацию времени |
| 【СБОU-БАТ】 | E03 | Разряд батареи ПУ | Заменить элемент питания в счётчике |
| 【ОБР-I】 | E04 | Обратный ток | Проверить схему подключения, наличие генерации |
| 【ПРО-U】 | E05 | Провал напряжения | Зафиксировать факт, сообщить в сетевую организацию |
| 【ПЕР-U】 | E06 | Перенапряжение | Отключить чувствительную нагрузку, проверить сеть |
| 【НАР-КРЫШ】 | E07 | Вскрыта клеммная крышка | Проверить целостность пломб, зафиксировать нарушение |
| 【ПЕРГР-P】 | E08 | Превышен лимит мощности | Снизить нагрузку, дождаться автоматического включения |
| 【НАР-МАГН】 | E09 | Обнаружено магнитное поле | Убрать источник помех, проверить счётчик на вмешательство |
| 【СБОU-0】 | E10 | Обрыв нулевого провода | Немедленно отключить нагрузку, вызвать электрика |
| 【ПЕРЕГРЕВ】 | E11 | Высокая температура | Проверить вентиляцию, снизить нагрузку |
| 【НЕ-БНС I】 | E12 | Несимметрия токов | Проверить равномерность распределения нагрузки по фазам |
| 【ПЕРГР-I】 | E13 | Превышение тока | Отключить часть нагрузки, проверить сечение проводов |
| 【НЕ-БНС U】 | E14 | Несимметрия напряжений | Сообщить в сетевую организацию для диагностики |
| 【ЧЕР-ПОС】 | E15 | Нарушено чередование фаз | Проверить подключение, при необходимости перекоммутировать |
| 【НЕ7-U】 / 【НЕ7-I】 | E16/E17 | Обрыв фазной цепи | Проверить контакты, целостность проводки |
| 【ПОРОГ-F】 | E18 | Частота вне допустимых пределов | Зафиксировать, сообщить поставщику энергии |
| 【НЕ АВТОР】 | E19 | Ошибка авторизации или контрольной суммы | Выполнить переподключение, при повторении — в сервис |
Выходит, большинство ошибок требуют не паники, а последовательных действий. Запомните три правила: 1) не игнорируйте сигналы тревоги; 2) фиксируйте коды ошибок; 3) при сомнениях — обращайтесь к специалистам.
И это нормально. Устройство создано для того, чтобы информировать, а не запутывать. Главное — понимать логику кодов. Тогда любой сигнал будет понятен с первого взгляда.
