Руководство по эксплуатации выносной дисплей Элехант

Технические характеристики для надёжной работы

Параметры, которые важно знать перед стартом

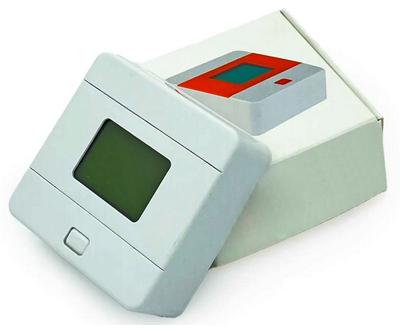

Выносной дисплей Элехант работает на частоте 2,4 ГГц — это стандартный диапазон для бытовых беспроводных устройств. Дальность приёма варьируется от 3 до 10 метров: конкретное значение зависит от материала стен и наличия помех. Бетонные перекрытия «съедают» сигнал сильнее, чем гипсокартон.

Компактные размеры позволяют разместить устройство практически где угодно. Вес в 50 грамм не создаёт нагрузки на крепление. Обратите внимание: время отображения 2 минуты — это не задержка передачи, а длительность подсветки экрана после обновления данных. Экономит заряд.

Для чего нужен дисплей и какие задачи решает

Основное назначение и возможности

Устройство принимает данные от счётчиков воды СВД по радиоканалу Bluetooth и выводит показания на удобный экран. Больше не нужно наклоняться к трубам или светить фонариком в тёмном углу — всё видно с расстояния до 10 метров.

Память дисплея вмещает до 16 счётчиков. Достаточно для стандартной квартиры, частного дома или небольшого офиса. При первом включении устройство автоматически сканирует эфир и показывает доступные приборы учёта. Вы выбираете нужные — остальные игнорируются. Просто.

Установка батареек: простые шаги без ошибок

Правильная полярность — залог стабильной работы

Перед началом эксплуатации откройте отсек для элементов питания и установите две батарейки типа АА. Приобретаются отдельно — это стандартные пальчиковые аккумуляторы или щелочные элементы.

Внимание! Соблюдайте полярность при установке. Неправильное расположение «+» и «–» может повредить устройство или просто не включить его. Если дисплей не реагирует после установки — проверьте ориентацию батареек ещё раз.

Поиск счётчиков: как быстро найти все устройства

Автоматическое обнаружение приборов учёта

После включения дисплей переходит в режим сканирования. На экране по очереди появляются найденные счётчики. Процесс занимает несколько секунд — устройство опрашивает эфир и фиксирует ответы от передатчиков.

По мере обнаружения приборы отображаются на дисплее. Не спешите: дайте устройству завершить сканирование, чтобы увидеть полный список доступных вариантов.

Управление одной кнопкой: короткие и длинные нажатия

Три типа нажатий для разных действий

Вся навигация построена вокруг единственной кнопки на лицевой панели. Разная длительность нажатия активирует разные функции — это экономит место на корпусе и упрощает интерфейс.

• Короткое нажатие → переключение между счётчиками, выбор пунктов меню
• Длинное нажатие (удерживать до мерцания подсветки) → подтверждение действия, выбор типа счётчика
• Очень длинное нажатие (до погасания экрана, ~5 секунд) → переход в режим поиска или возврат в меню

Запомните последовательность: короткое — для навигации, длинное — для подтверждения, очень длинное — для сброса или перезапуска поиска. Практика показывает: через пару дней использования движения доводятся до автоматизма.

Выбор нужных счётчиков из списка обнаруженных

Как отметить приборы для постоянного отображения

Короткими нажатиями листайте список обнаруженных устройств. Когда на экране появится нужный счётчик — нажмите кнопку длительно, до начала мерцания подсветки. Рядом с названием появится знак 【+】, подтверждающий выбор.

Повторите процедуру для всех приборов, показания которых хотите видеть на дисплее. Не обязательно выбирать все найденные устройства — оставьте только релевантные.

Завершите настройку: пролистайте короткими нажатиями до экрана с надписью 【ГОТОВО】 и подтвердите выбор длинным нажатием. Готово — теперь дисплей будет показывать только отмеченные приборы.

Настройка типа: холодная или горячая вода

Маркировка счётчиков для удобства учёта

При отображении счётчика выполните длинное нажатие — откроется меню выбора типа. Короткими нажатиями переключите между вариантами 【холодная】 / 【горячая】 и подтвердите выбор длинным нажатием.

Это не влияет на передачу данных, но помогает визуально различать показания при одновременном отображении нескольких приборов. Удобно, когда в доме разведена система ГВС и ХВС.

Актуальность данных: что значит бледный индикатор

Понимание индикации качества приёма

Если данные от счётчика не обновлялись более минуты, показания отображаются бледным шрифтом. Одновременно появляется значок, сигнализирующий об отсутствии свежего сигнала.

Причины: счётчик вышел из зоны приёма, разрядилась батарейка в передатчике, возникли радиопомехи. Проверьте расположение устройств и при необходимости переместите дисплей ближе к источнику сигнала.

Где разместить дисплей для стабильного сигнала

Баланс между удобством и качеством связи

Подбирайте место исходя из двух критериев: комфорт считывания показаний и уверенный приём сигнала. Оптимальная дистанция — 3–10 метров от счётчиков, но конкретное значение зависит от материала перегородок.

Металлические конструкции, железобетонные стены, бытовая техника с мощными моторами — всё это может ослаблять радиосигнал. Если дисплей регулярно теряет связь, попробуйте переместить его на полметра в сторону или выше. Иногда достаточно небольшого изменения позиции для стабильной работы.

Гарантия и поддержка производителя

Условия гарантийного обслуживания

Изготовитель гарантирует соответствие устройства заявленным характеристикам при соблюдении условий хранения, транспортировки и эксплуатации. Гарантийный срок — 12 месяцев с даты продажи.

Важно: сохраняйте данную инструкцию. Без неё гарантийное обслуживание не предоставляется. Это стандартная практика для электроники — документ подтверждает правильное использование устройства.

По вопросам качества обращайтесь напрямую к производителю:

• ООО «Элехант»
• Официальный сайт: elehant.ru
• Электронная почта: info@elehant.ru
• Телефон отдела продаж: +7 (3812) 353-610
