Инструкция по применению выносного дисплея Матрица CIU8.В-2-1

Что такое дисплей Матрица CIU8 и зачем он нужен

Назначение и принцип работы удалённого пульта

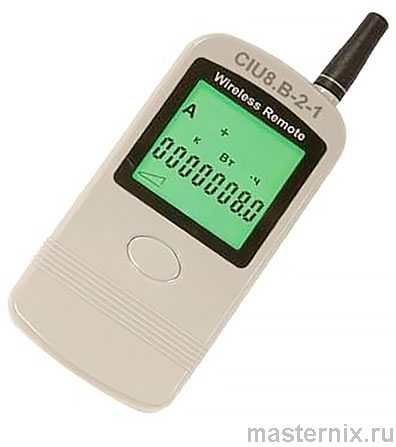

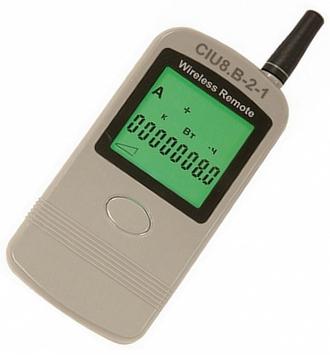

Выносной дисплей Матрица CIU8.В-2-1 — это не просто экран, а ваш личный помощник для контроля электроэнергии. Представьте: счётчик висит на столбе, в щитке на высоте или в другом неудобном месте. Добраться до него каждый раз — та ещё задача. Именно здесь на помощь приходит CIU8.В-2-1.

Устройство транслирует данные с привязанного электросчётчика прямо к вам в руки. Причём делает это без проводов, по радиоканалу Wireless M-Bus на частоте 868,95 МГц. Никаких УСПД, сложных настроек или дополнительного оборудования. Просто включил — и данные перед тобой.

Скажу прямо: это решение экономит время и нервы. Особенно если вы живёте в частном доме или управляете несколькими объектами. Дисплей можно разместить где угодно: на стене в прихожей, на кухне или в рабочем кабинете. Главное — чтобы в зоне устойчивого радиосигнала.

Кстати, многие пользователи изначально сомневаются в надёжности беспроводной передачи. Но практика показывает: в большинстве случаев сигнал стабильный, а задержки минимальны. Впрочем, об этом чуть ниже.

Технические характеристики и габариты устройства

Ключевые параметры для оценки совместимости

Прежде чем покупать или настраивать CIU8, имеет смысл взглянуть на «сухие цифры». Они помогут понять, подойдёт ли устройство под ваши условия эксплуатации.

Что получается в итоге? Компактный, лёгкий прибор с низким энергопотреблением. Мощность передатчика в 10 мВт — это не только экономия заряда, но и соответствие нормам радиочастотного регулирования. Звучит убедительно, правда?

Ещё момент: степень защиты IP 40 означает, что устройство не боится пыли и случайных брызг. Но погружать его в воду или устанавливать под открытым небом без защиты — не стоит. Логично.

Установка и замена элементов питания: важные нюансы

Подготовка дисплея к первому включению

Перед стартом нужно «накормить» устройство энергией. Батарейный отсек расположен на задней панели, закрыт съёмной крышкой. Всё просто, но есть подводные камни.

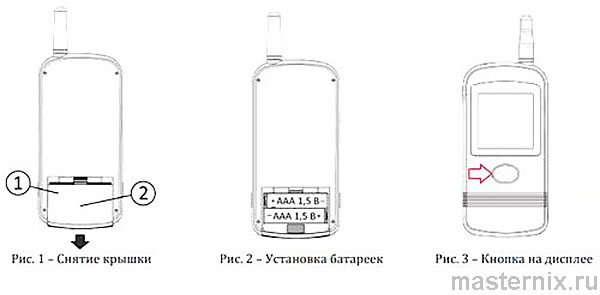

Чтобы открыть отсек, найдите овальную выемку на крышке, нажмите и сдвиньте её вниз до упора. Затем аккуратно потяните на себя — крышка снимется. Установите элементы питания, строго соблюдая полярность (знаки «+» и «−» на дне отсека). После — верните крышку на место, задвинув её до щелчка.

Внимание! Используйте только щелочные 【alkaline】 элементы. Дешёвые солевые батарейки при глубоком разряде могут потечь. Электролит повредит контакты — и дисплей выйдет из строя. Скрывать не стоит: ремонт в таких случаях обычно нерентабелен.

По факту, разница в цене между щелочными и солевыми элементами минимальна. А вот срок службы — в разы. Практика показывает: хорошие батарейки работают год и более. Стоит подумать, правда?

Как правильно включить дисплей и настроить подсветку

Первичный запуск и навигация по интерфейсу

Включить устройство — дело одной секунды. Нажмите центральную кнопку (кратковременно). На экране последовательно отобразятся три служебных кадра: версия ПО, статус связи, готовность к работе.

Дальше — всё автоматически. Кадры меняются каждые 6 секунд. Хотите перелистнуть вручную? Короткое нажатие на ту же кнопку. Удобно, когда нужно быстро найти конкретный параметр.

Важно добавить: подсветка отключается через 40 секунд бездействия. Полное выключение — через 3 минуты. Принудительно выключить можно, удерживая кнопку 6 секунд. Это экономит заряд, но требует привычки.

Знакомо? Иногда забываешь выключить устройство — и батарейки садятся быстрее. Тут всё ясно: дисциплина в использовании продлевает автономность.

Просмотр показаний: разбираем 6 основных кадров

Какие данные отображает стандартная конфигурация

По умолчанию дисплей показывает шесть информационных блоков. Давайте разберём каждый — чтобы вы точно понимали, что видите.

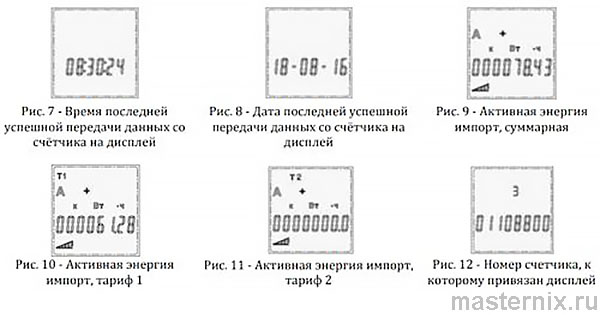

1. Время последнего успешного обмена данными со счётчиком.
2. Дата синхронизации — помогает отследить актуальность информации.
3. Суммарная активная энергия (общие показания, кВт·ч).
4. Расход по тарифу 1 (дневной, если у вас двухтарифный учёт).
5. Расход по тарифу 2 (ночной).
6. Номер счётчика + индикатор состояния связи (цифра 3 = стабильный канал).

Внимание! Обязательно сверьте номер на дисплее с номером вашего прибора учёта. Не совпадает? Сразу обращайтесь в сетевую организацию. Ошибка в привязке — редкость, но лучше перестраховаться.

Кстати, в паспорте прибора есть примеры и других измеряемых величин: реактивная энергия, мощность, напряжение. Если нужно — изучите документацию. Но для бытового учёта шести кадров более чем достаточно.

Получение актуальных данных со счётчика на расстоянии

Как обеспечить стабильную связь в реальных условиях

Дисплей не обязательно вешать рядом со счётчиком. Можно отнести его в дом, в мастерскую, даже в гараж. Но есть нюанс: расстояние и препятствия влияют на радиосигнал.

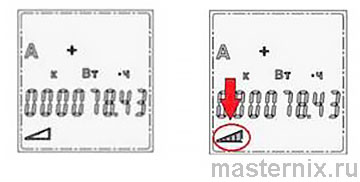

После включения подождите 2–5 минут. В левом нижнем углу появится индикатор уровня сигнала — заполняющийся треугольник. Это хороший знак: связь есть.

Далее индикатор состояния связи начнёт менять значения от «3» до «6». Цифра 【6】 означает: данные переданы, обновление произойдёт через 10–20 секунд. Всё работает как надо.

А что, если индикатор не появляется? Возможные причины: большое расстояние, металлические преграды, помехи. Попробуйте подойти ближе к счётчику или переместить дисплей. Иногда помогает просто подождать — канал устанавливается не мгновенно.

Получается, съём показаний — это просто листание кадров раз в 1–2 минуты в течение пары-тройки минут. Если сигнал есть (треугольник заполнен хотя бы частично), а данные не обновляются — увеличьте время ожидания. Выходит, терпение здесь — ключевой фактор.

Сопряжение дисплея с прибором учёта вручную

Пошаговая инструкция по привязке при отсутствии автоподключения

Бывает: включили дисплей, а данные со счётчика не идут. Не паникуйте. За 10 минут автоподключение может не сработать из-за помех или особенностей радиотракта. Тогда — ручное сопряжение.

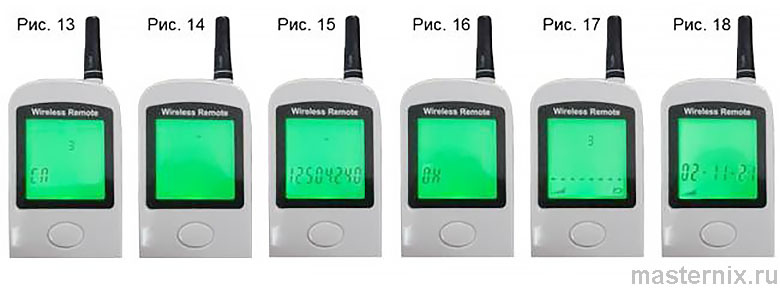

1. Краткими нажатиями кнопки пролистайте до экрана 3 (активная энергия суммарная).
2. Удерживайте кнопку — начнётся поиск устройства (на дисплее появится вращающийся прямоугольный сегмент).
3. Когда отобразится номер счётчика, кратко нажмите кнопку для подтверждения.
4. Запись 【ОК】 в левой части экрана = успешная связь с прибором учёта.
5. Появится шкала уровня сигнала, затем — синхронизация даты и времени.
6. Готово! Теперь листайте экраны короткими нажатиями.

Примечание: активная энергия (импорт) — это та энергия, которую вы потребляете. Не путайте с экспортом (если у вас есть генерация, например, солнечные панели).

Если честно, ручное сопряжение требуется редко. Но знать эту процедуру — полезно. Вдруг понадобится? Однозначно, лучше быть готовым.
